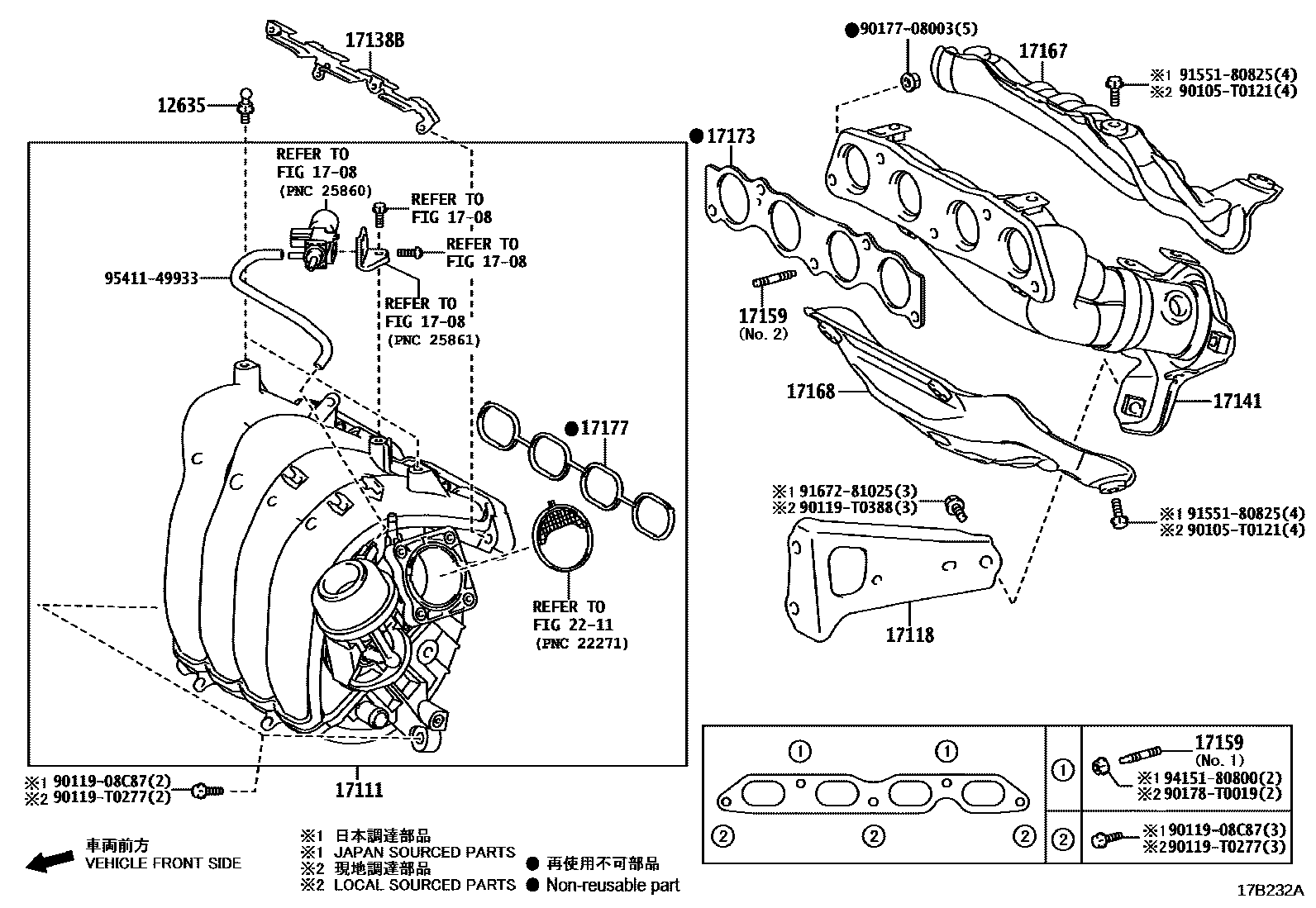

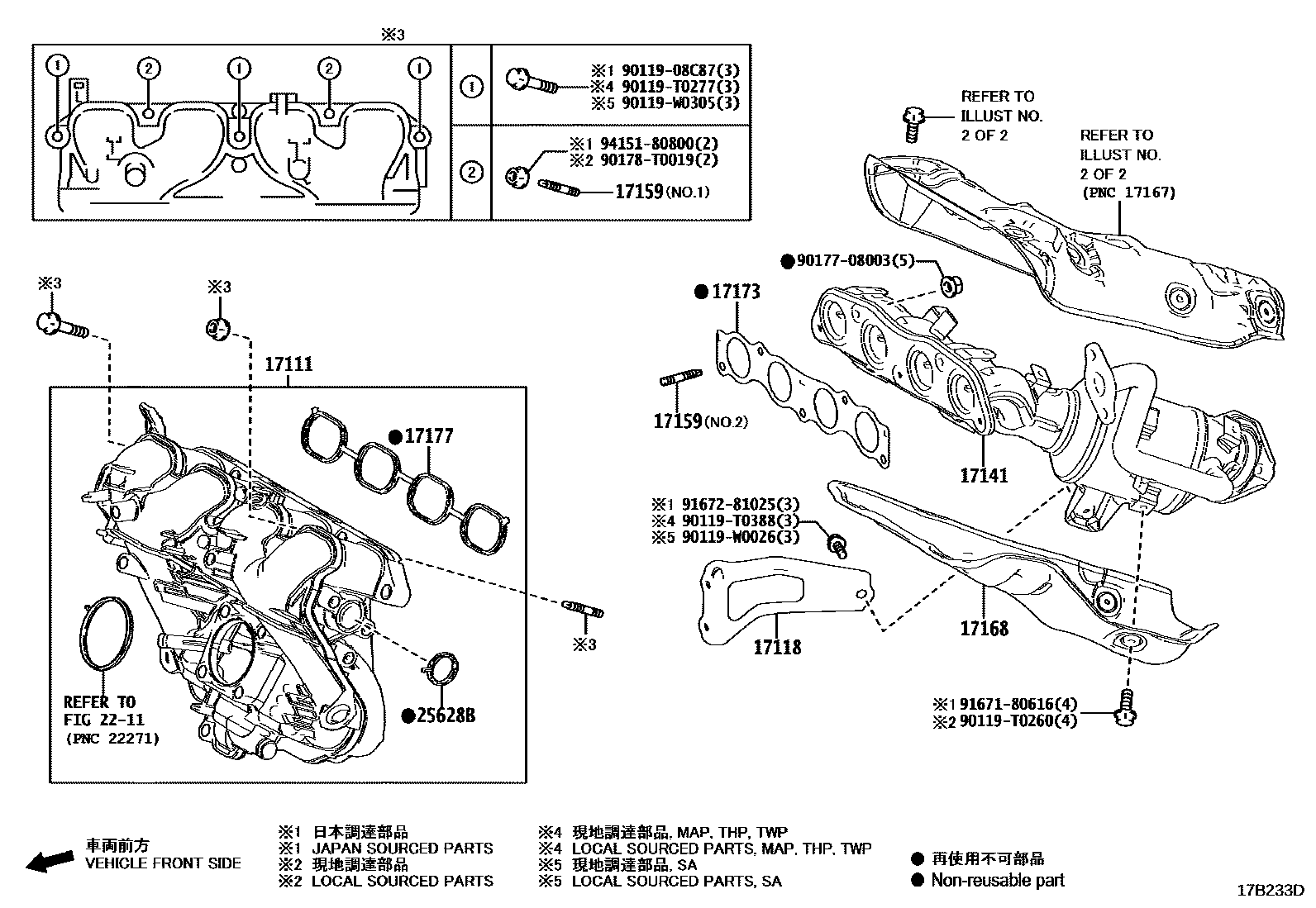

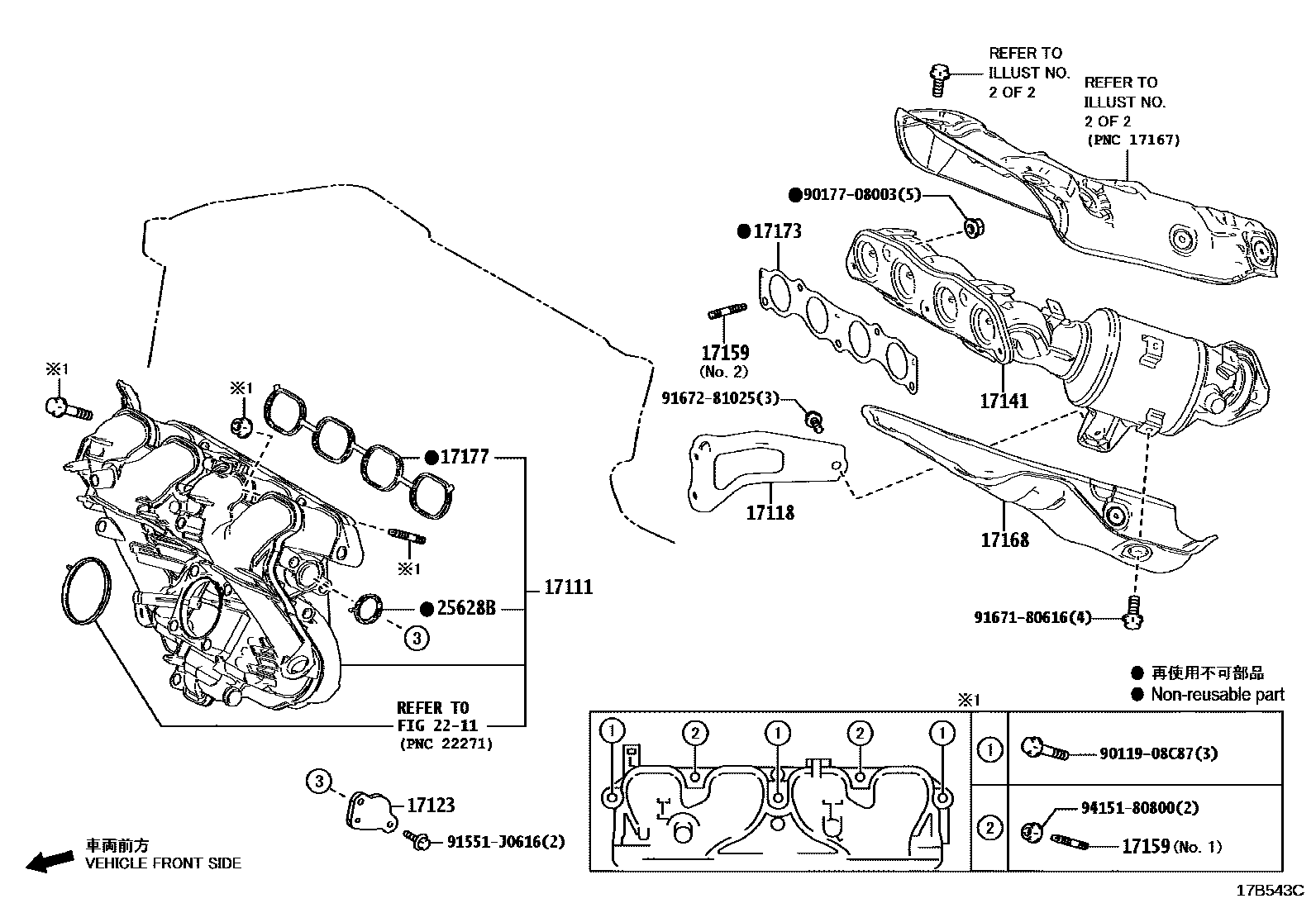

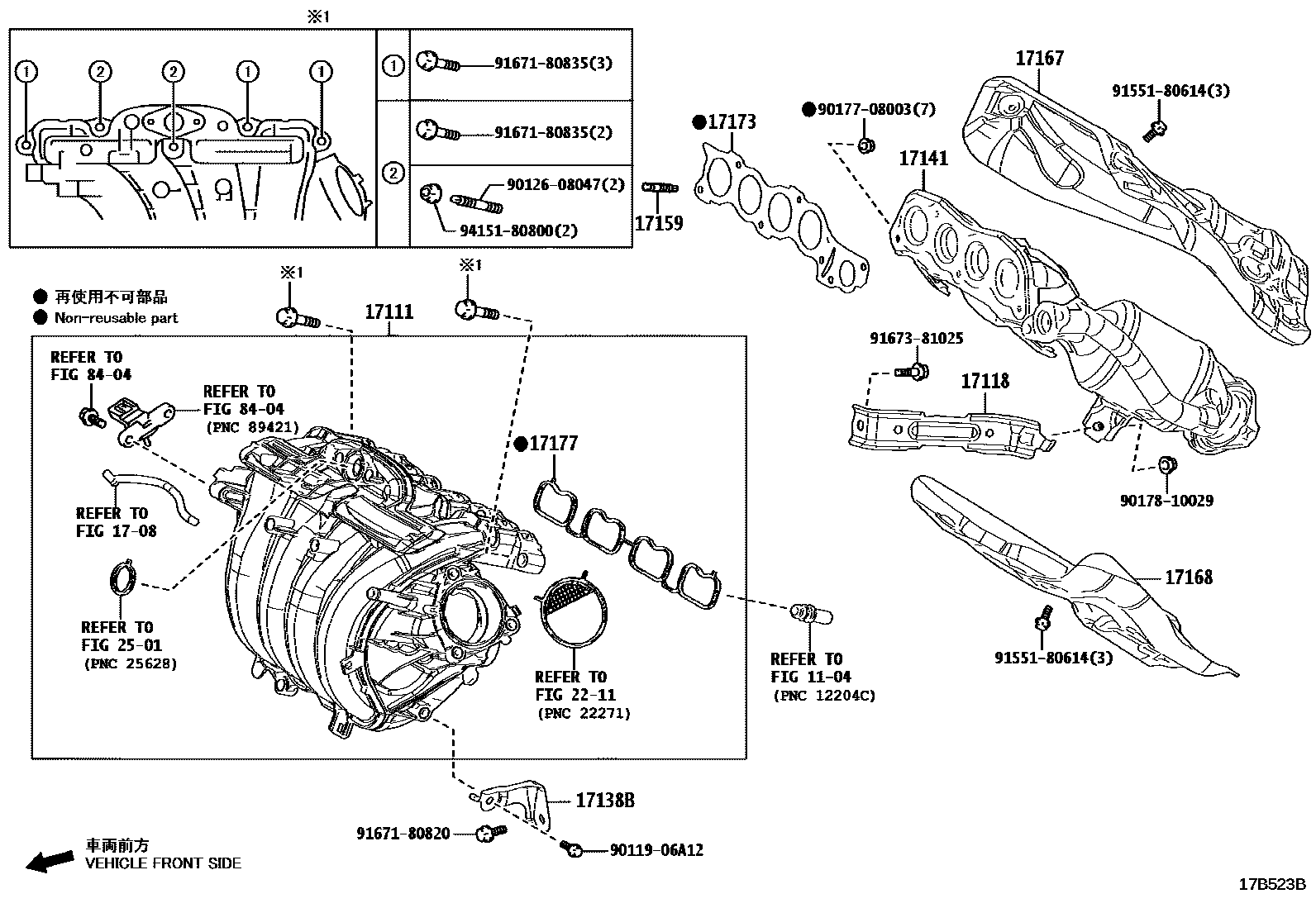

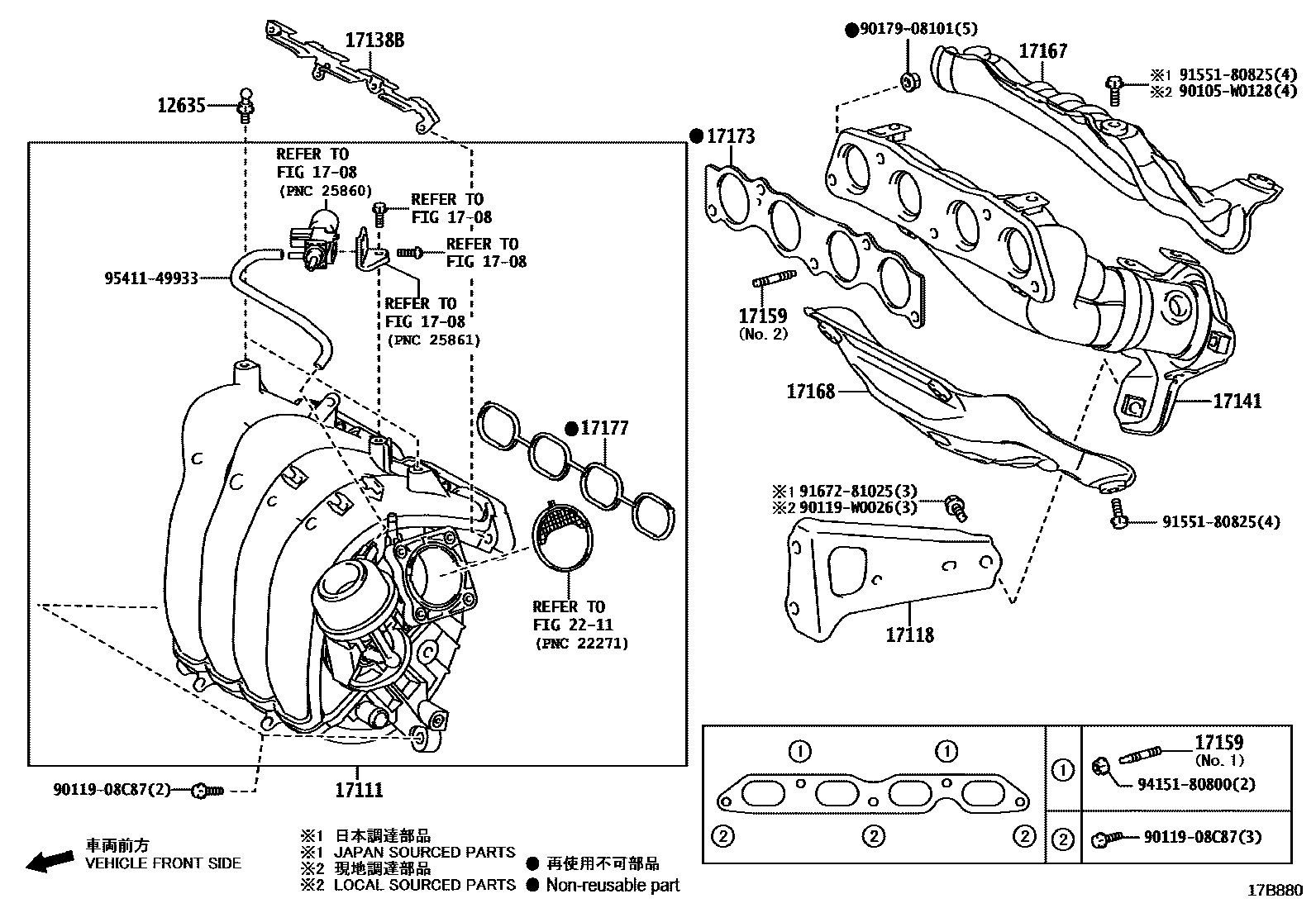

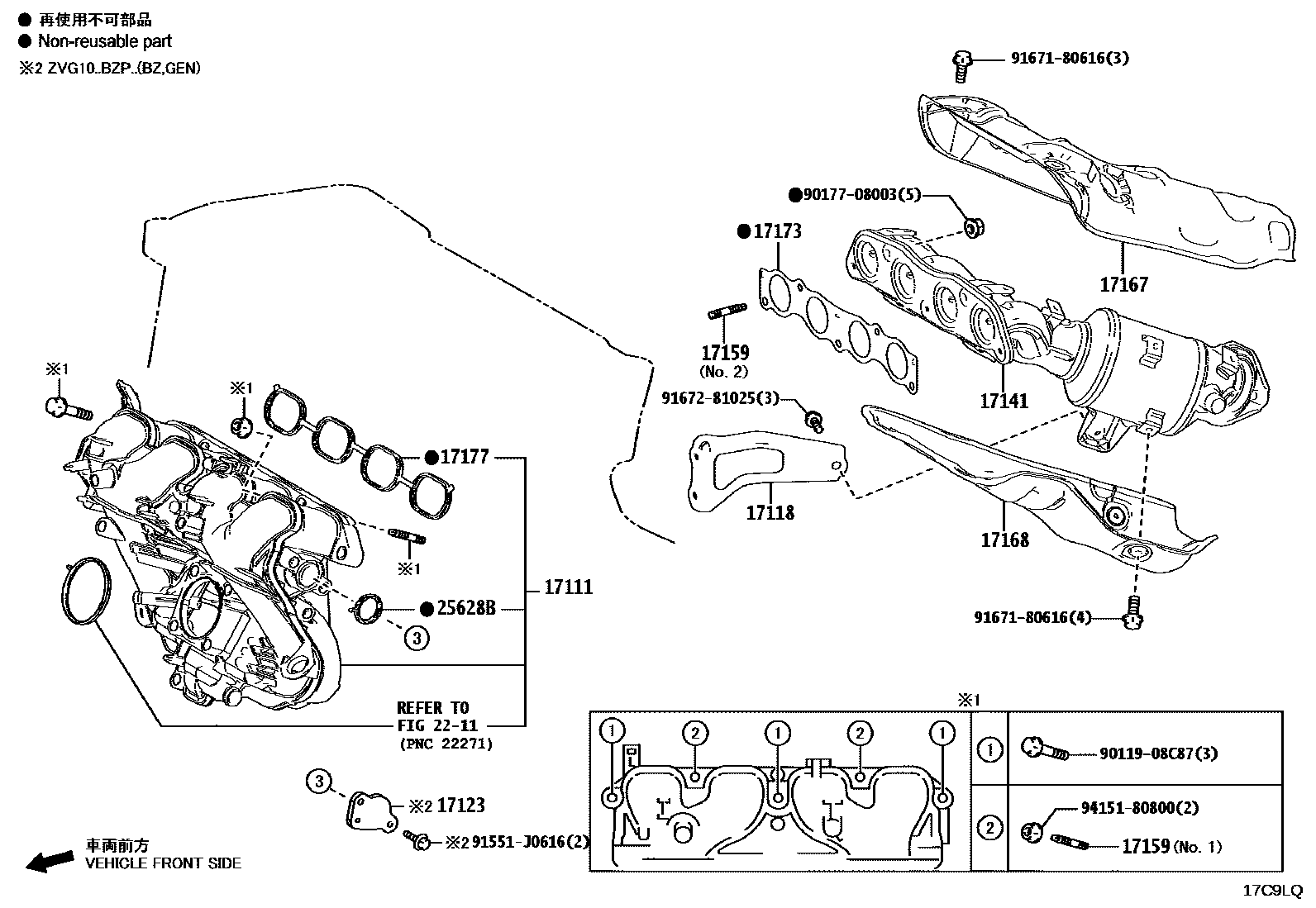

Toyota COROLLA Manifold — Figure 1701
Toyota COROLLA EPC diagram 1701, Manifold, with 8 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 12635 | hood connector | 90109-06385 · 90109-T0062 |
| 17111 | Intake Manifold | 17120-0T100 · 17120-0T180 · 17120-0T200 · 17120-37070 · 17120-37110 · 17120-37120 · 17120-37190 · 17120-F2020 · 17120-F2030 |
| 17118 | Manifold stays | 17118-0T020 · 17118-0T040 · 17118-0T080 · 17118-0T100 · 17118-24010 · 17118-37010 · 17118-37090 |
| 17123 | Pressure tank cover | 17123-37011 |
| 17138B | Intake manifold stay | 17138-0T040 · 17138-24010 · 17138-37011 |
| 17141 | exhaust manifold | 17141-0T130 · 17141-0T131 · 17141-37190 · 17141-37191 · 17141-37210 · 17141-37230 · 17141-37250 · 17141-37320 · 17141-37321 · 17141-37330 · 17141-37340 · 17141-F2020 |
| 17159 | Studs (for manifold to cylinder head) | 90126-08026 · 90126-08052 · 90126-T0003 · 90126-T0016 |

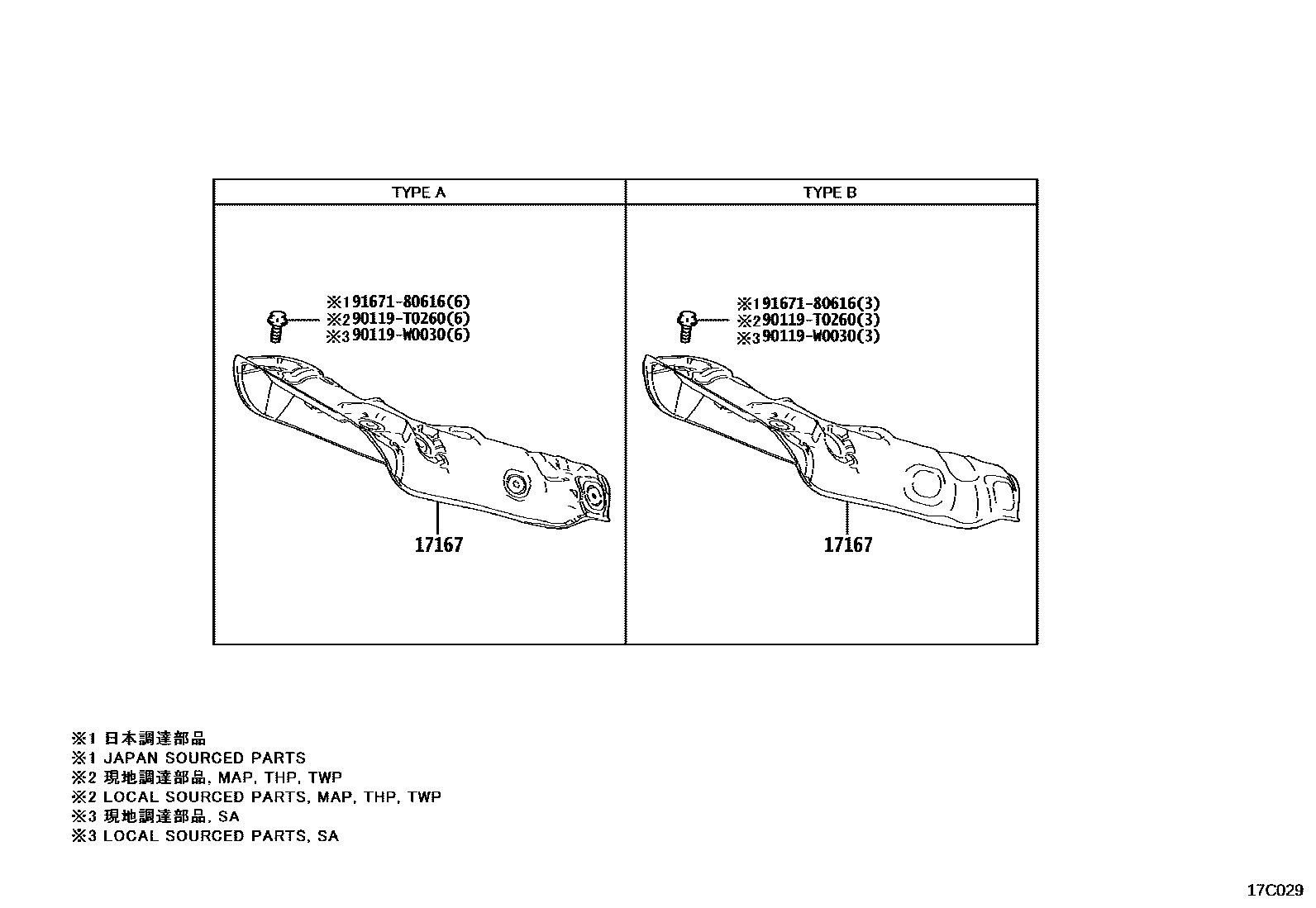

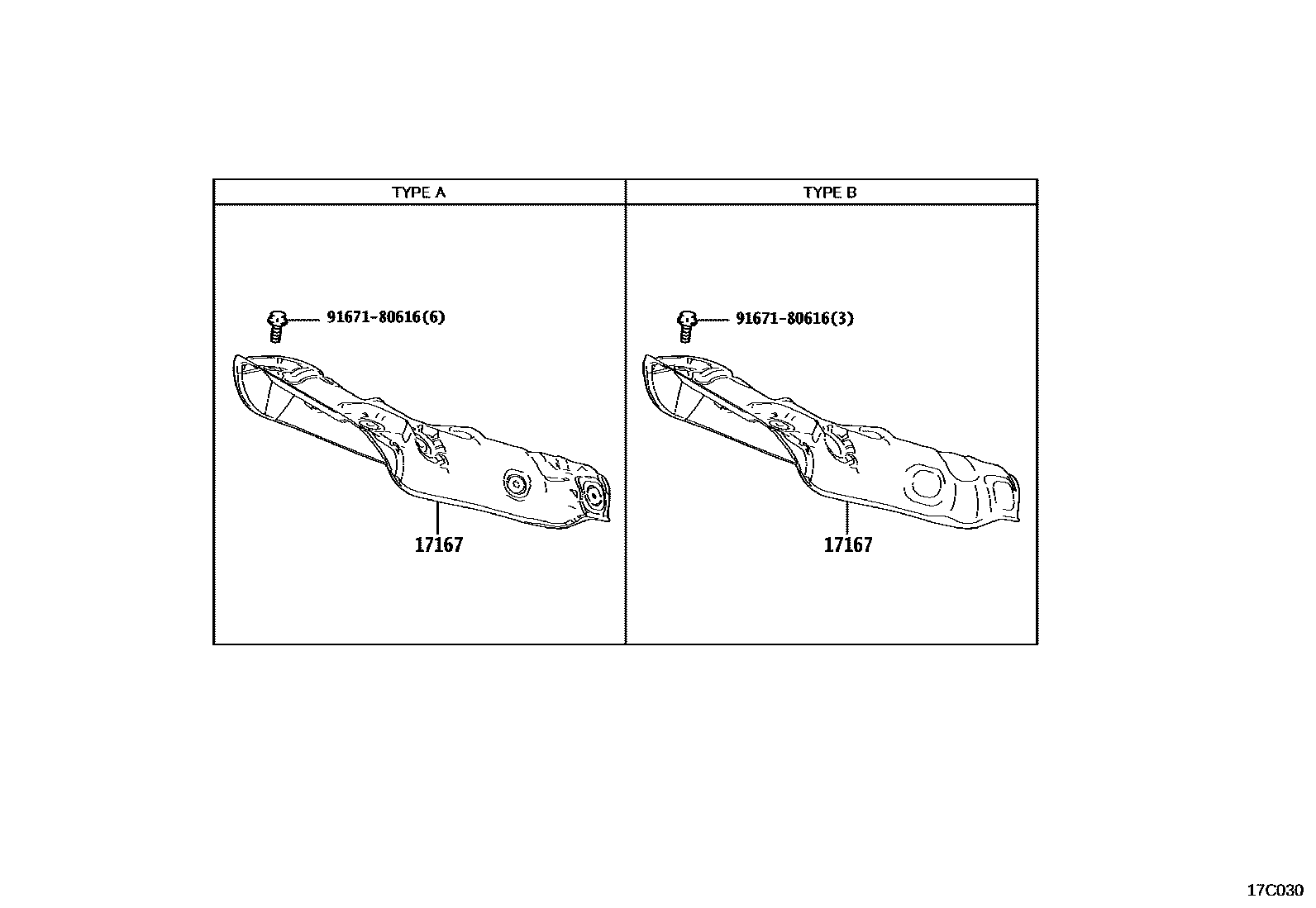

| 17167 | Exhaust manifold No. 1 heat shield | 17167-0T040 · 17167-0T120 · 17167-0T130 · 17167-0T160 · 17167-24030 · 17167-37040 · 17167-37110 · 17167-37140 |
| 17168 | Exhaust manifold No.2 insulation pad | 17168-0T140 · 17168-0T150 · 17168-24030 · 17168-37120 · 17168-37130 |
| 17173 | Gasket (exhaust manifold to cylinder head) | 17173-0T020 · 17173-0T041 · 17173-24020 · 17173-37010 · 17173-F2020 |
| 17177 | No. 1 gasket (intake manifold to cylinder head) | 17171-24020 · 17171-24030 · 17177-0T040 · 17177-37030 · 17177-37040 |
| 25628B | EGR air intake gasket | 25628-36020 |
