Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 4 images and 12 PNC and OE references.

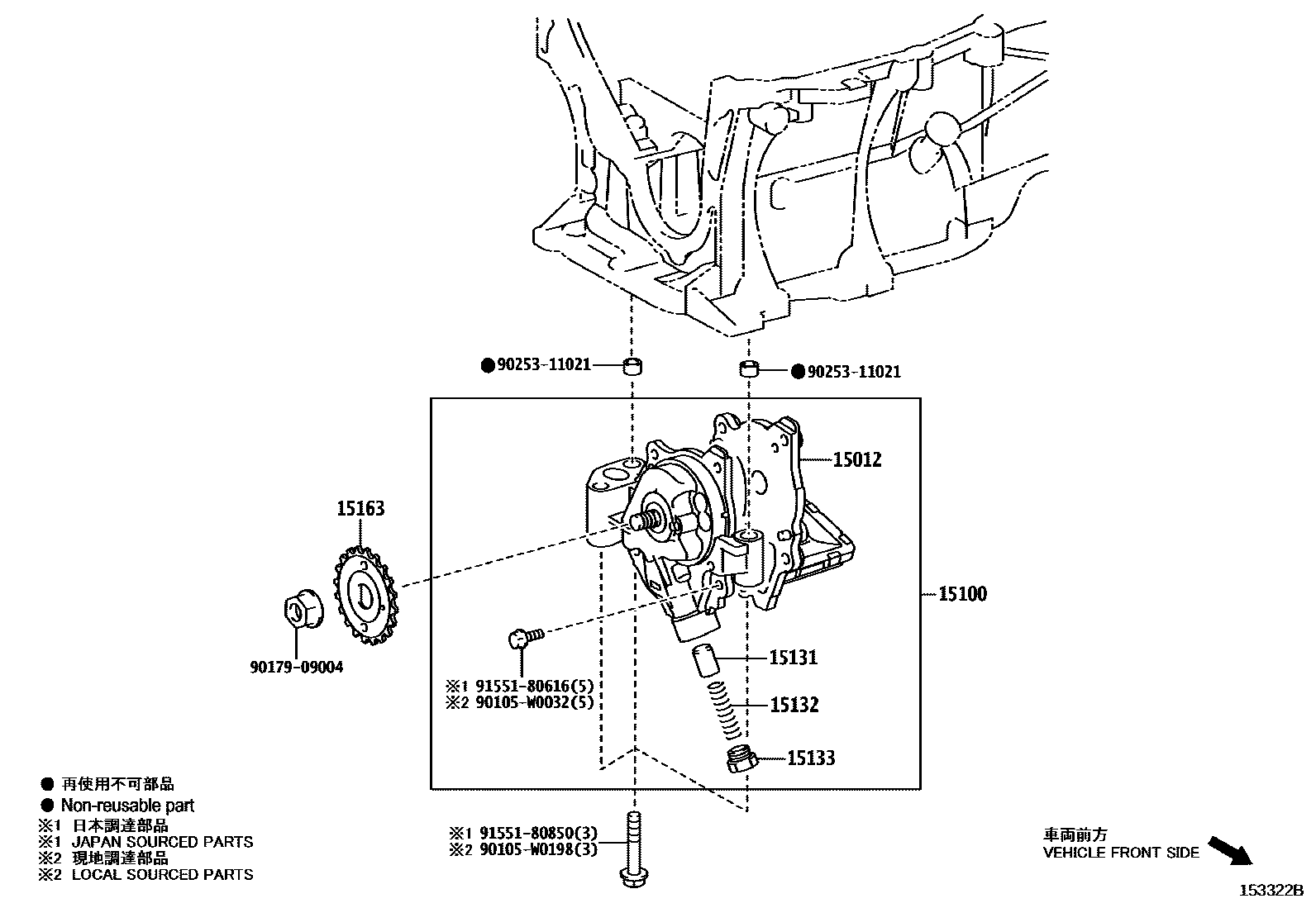

Toyota COROLLA Engine Oil Pump EPC diagram — 153322B
Engine Oil Pump — 153322B (202110 – 999999)

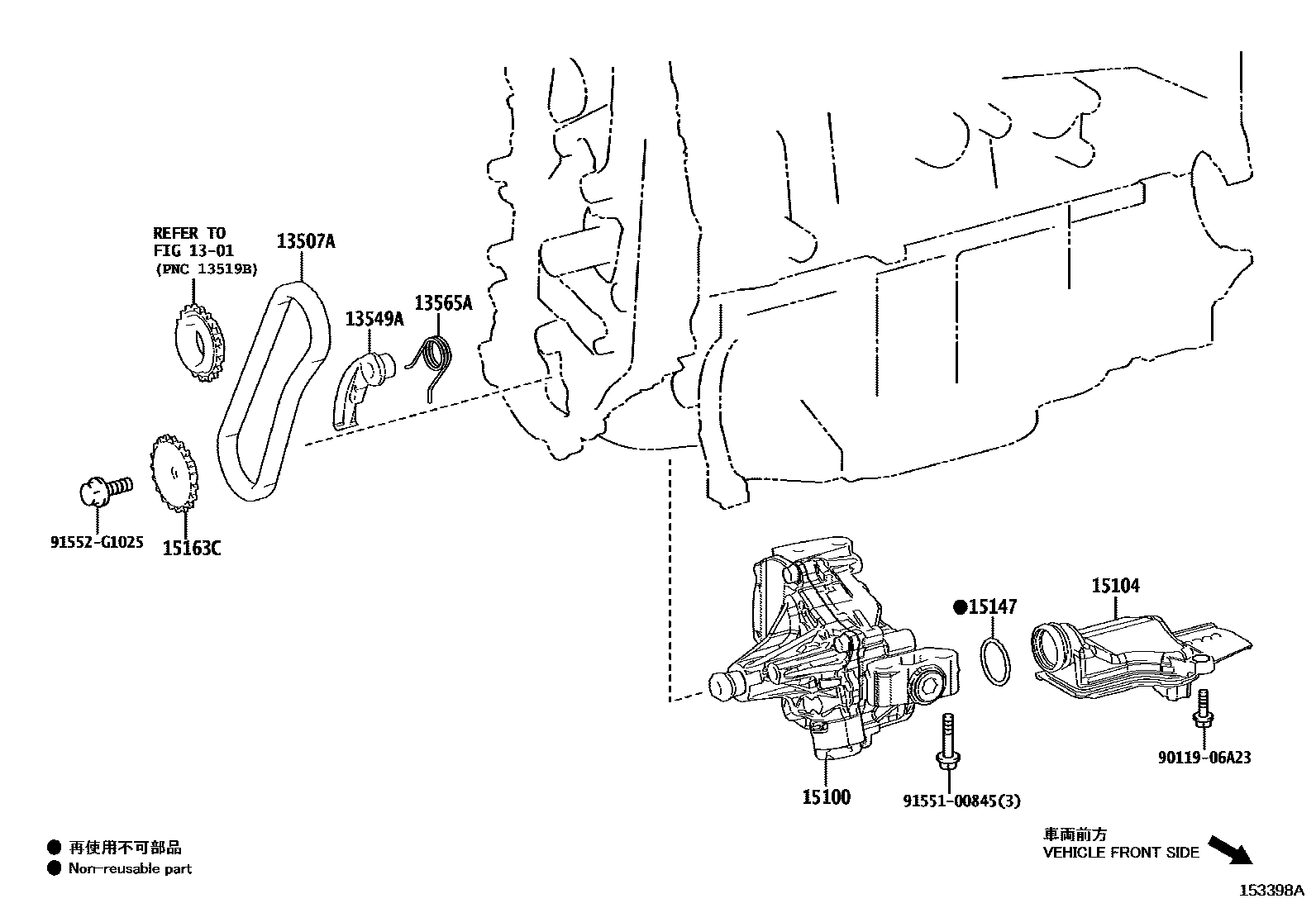

Toyota COROLLA Engine Oil Pump EPC diagram — 153398A
Engine Oil Pump — 153398A (202103 – 999999)

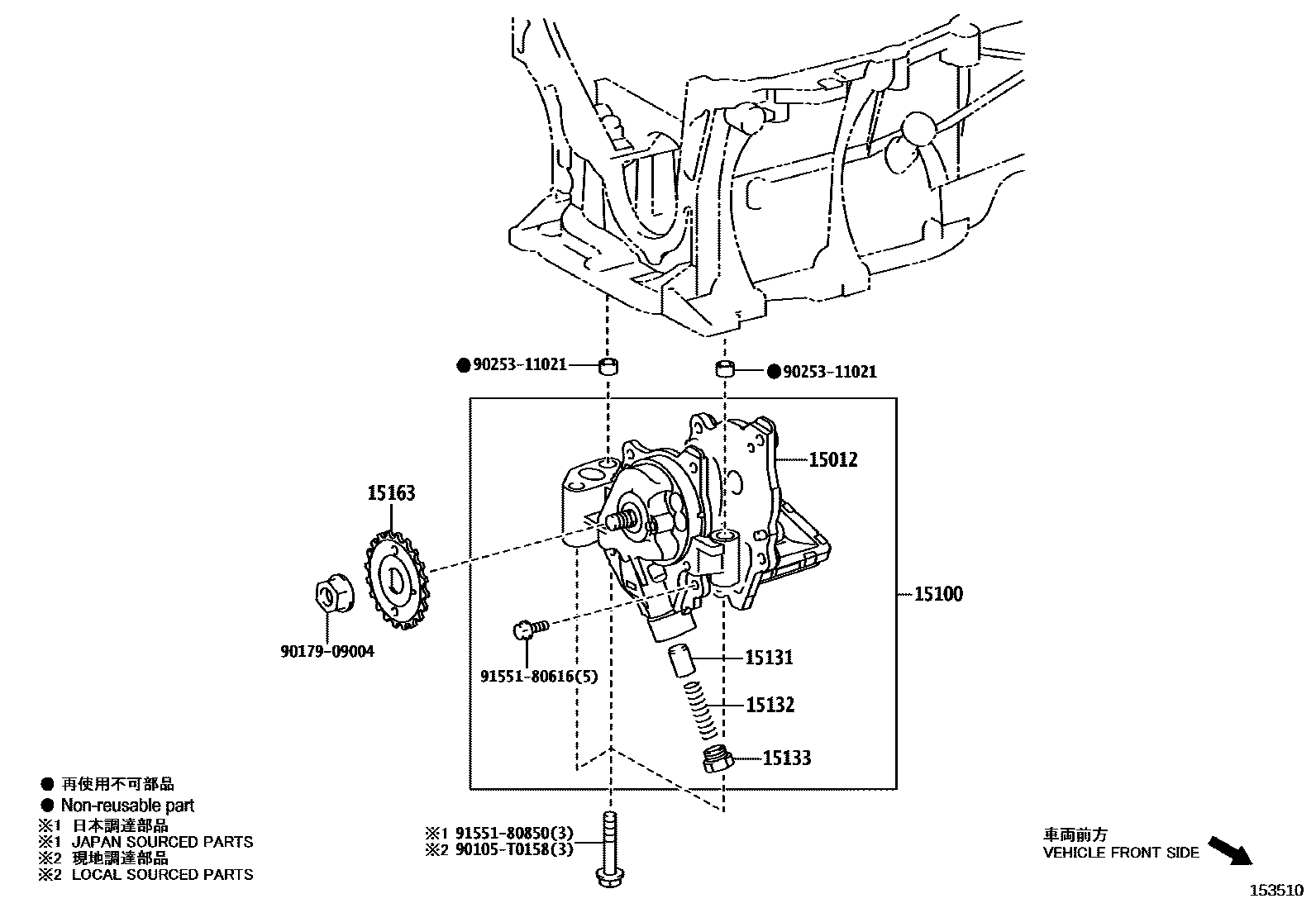

Toyota COROLLA Engine Oil Pump EPC diagram — 153510
Engine Oil Pump — 153510 (202007 – 999999)

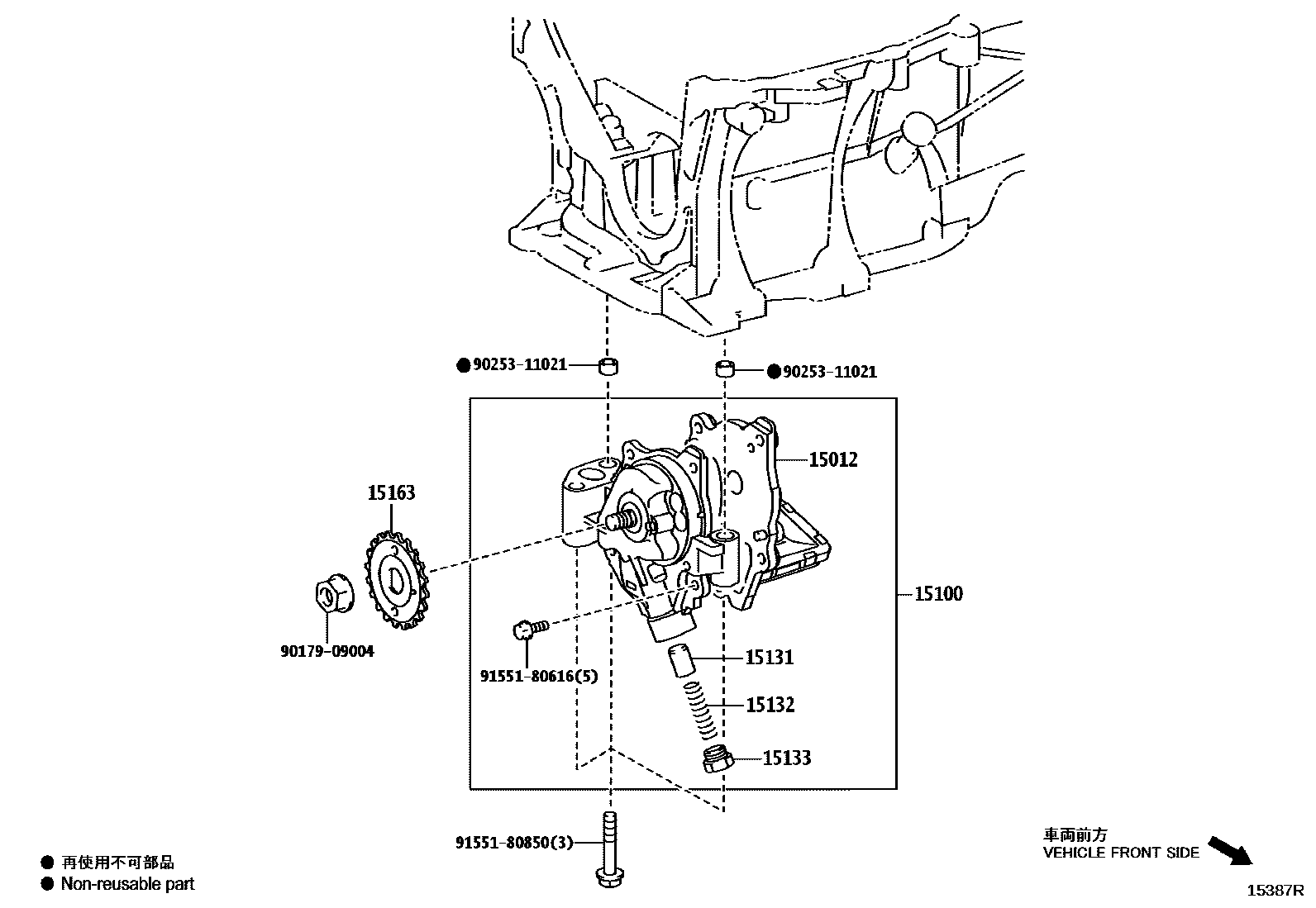

Toyota COROLLA Engine Oil Pump EPC diagram — 15387R
Engine Oil Pump — 15387R (202501 – 999999)

PNC and OE references

PNCPart nameOE numbers
13507AOil pump drive chain sub-assembly13507-24020
13549Achain tensioner pressure plate13549-25020
13565Achain damper spring13565-25010
15012Oil pump cover sub-assembly15012-0T030 · 15012-0T070 · 15012-0T100 · 15012-0T160 · 15012-37010 · 15012-37060 · 15012-37070
15100Oil pump assembly15100-0T030 · 15100-0T070 · 15100-0T100 · 15100-0T160 · 15100-37030 · 15100-37060 · 15100-37070 · 15100-F2020
15104Oil filter sub-assembly15104-24010
15131Oil pump pressure reducing valve15131-0A040
15132Oil pump pressure reducing valve spring15132-46060
15133PLUG, OIL PUMP RELIEF VALVE15133-0T070 · 15133-28020
15147Oil filter gasket15147-25010
15163Oil pump drive shaft gear15163-0H010 · 15163-0H031 · 15163-0T030 · 15163-28010
15163COil pump drive shaft sprocket15163-F2010
