Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 6 images and 11 PNC and OE references.

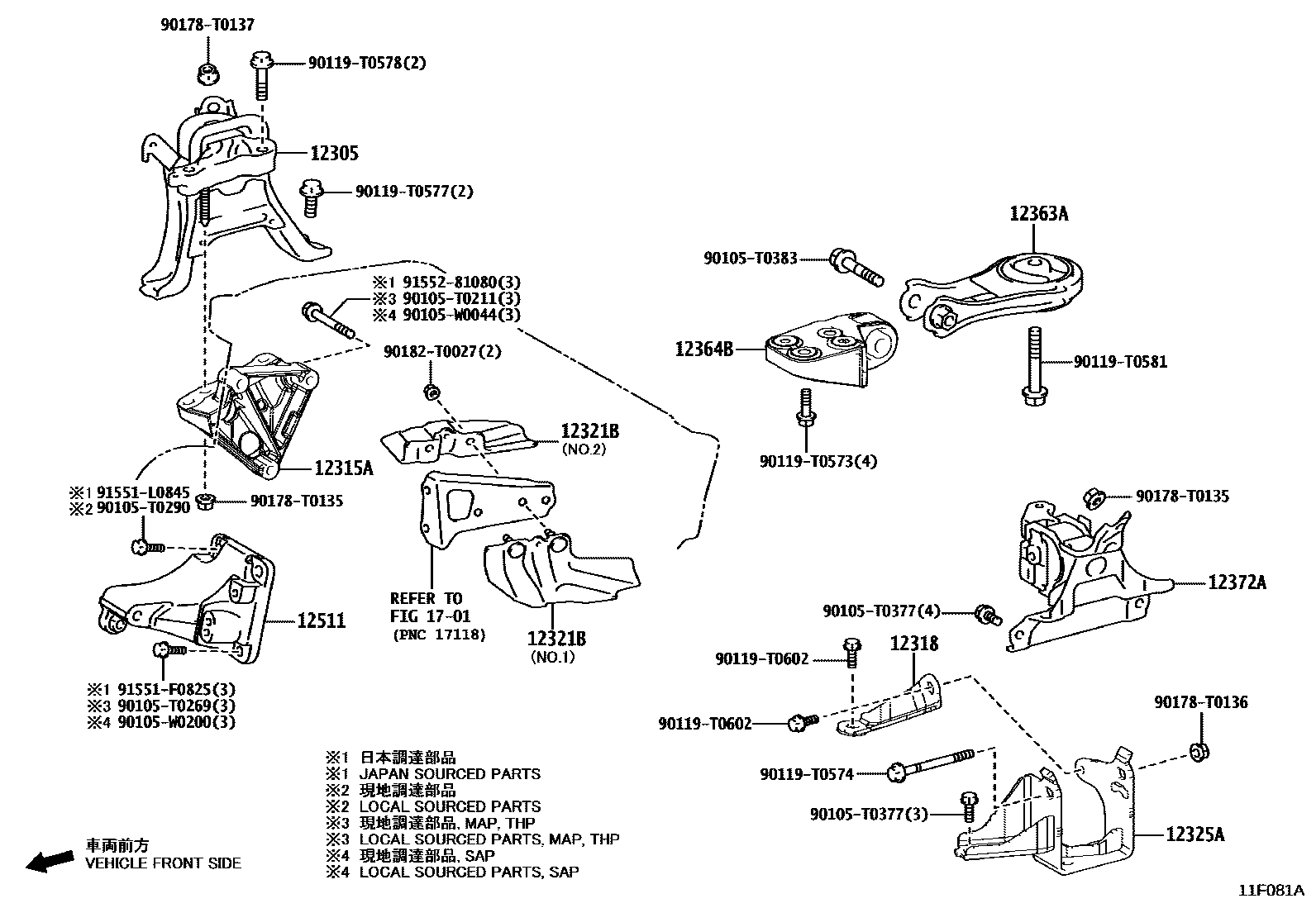

Toyota COROLLA Engine Mounting EPC diagram — 11F081A
Engine Mounting — 11F081A (202007 – 999999)

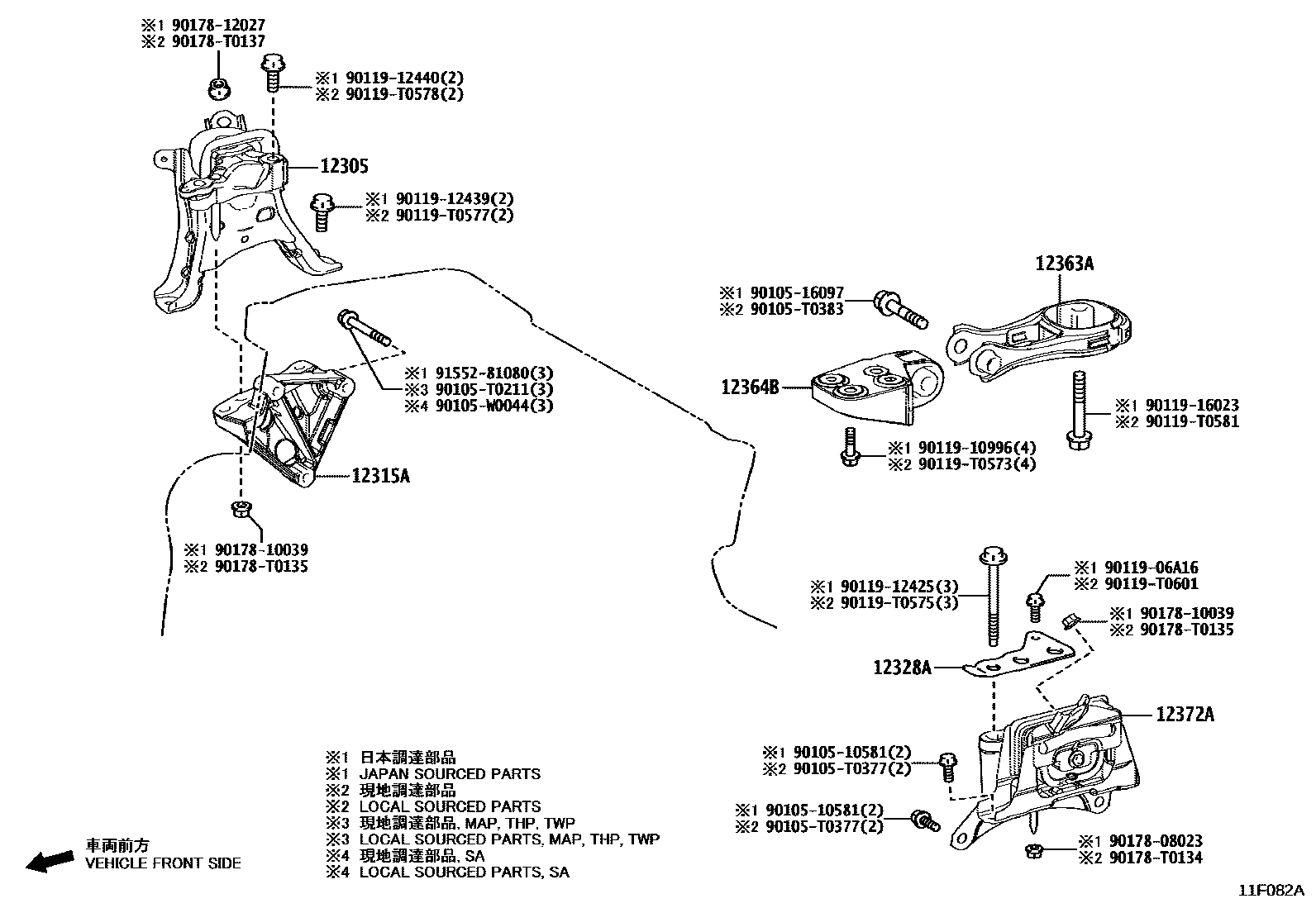

Toyota COROLLA Engine Mounting EPC diagram — 11F082A
Engine Mounting — 11F082A (202007 – 999999)

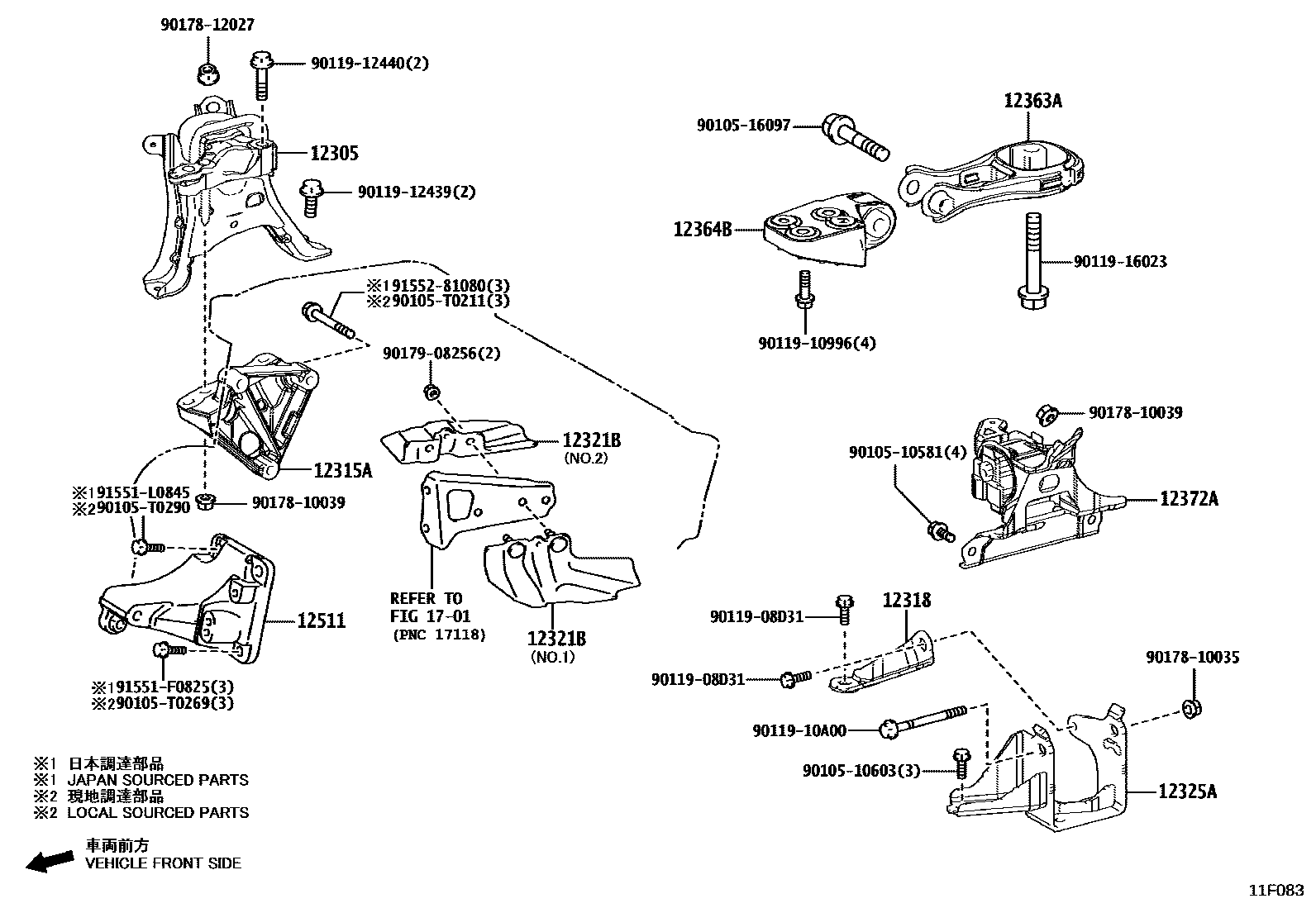

Toyota COROLLA Engine Mounting EPC diagram — 11F083
Engine Mounting — 11F083 (202010 – 999999)

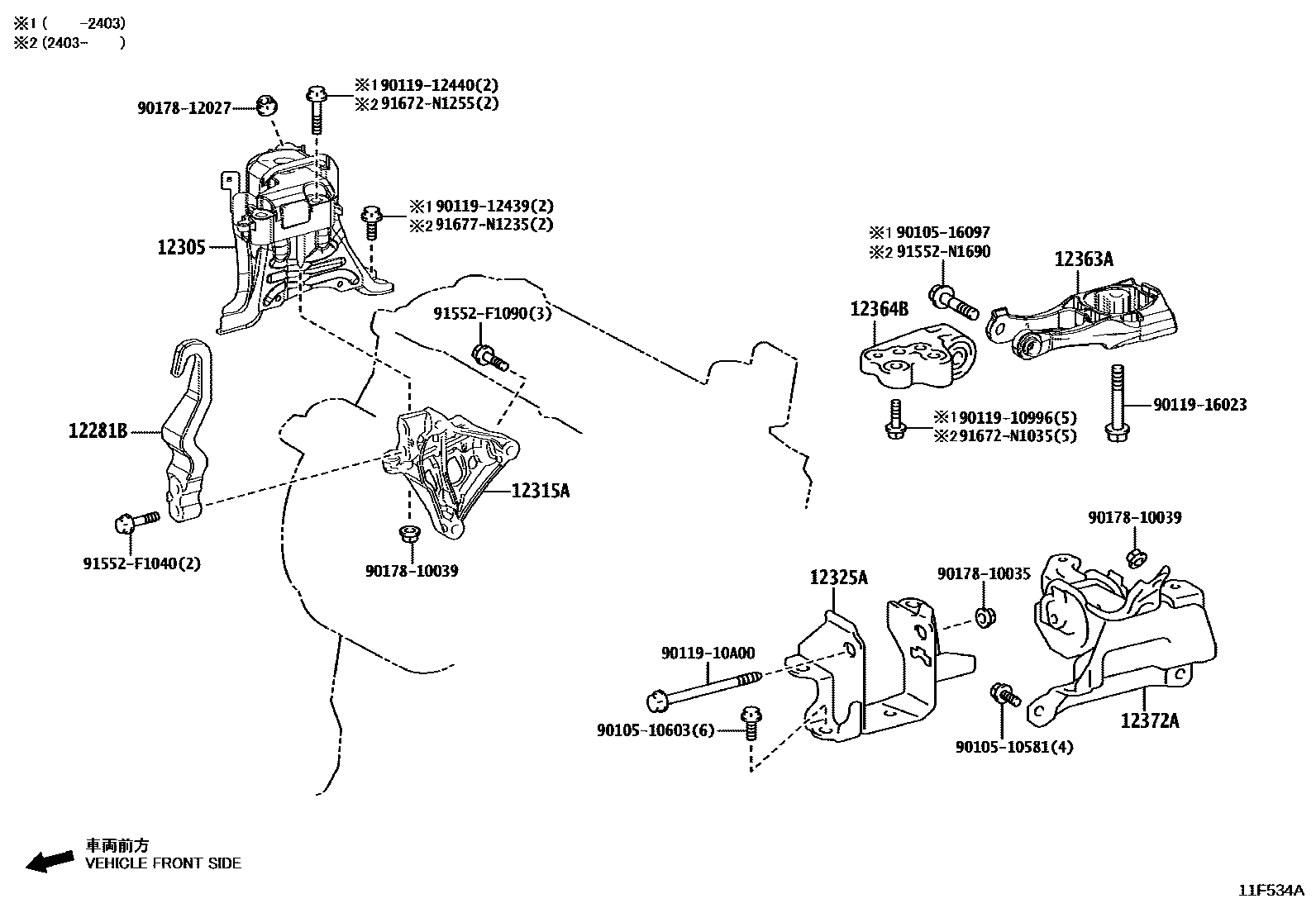

Toyota COROLLA Engine Mounting EPC diagram — 11F534A
Engine Mounting — 11F534A (202103 – 999999)

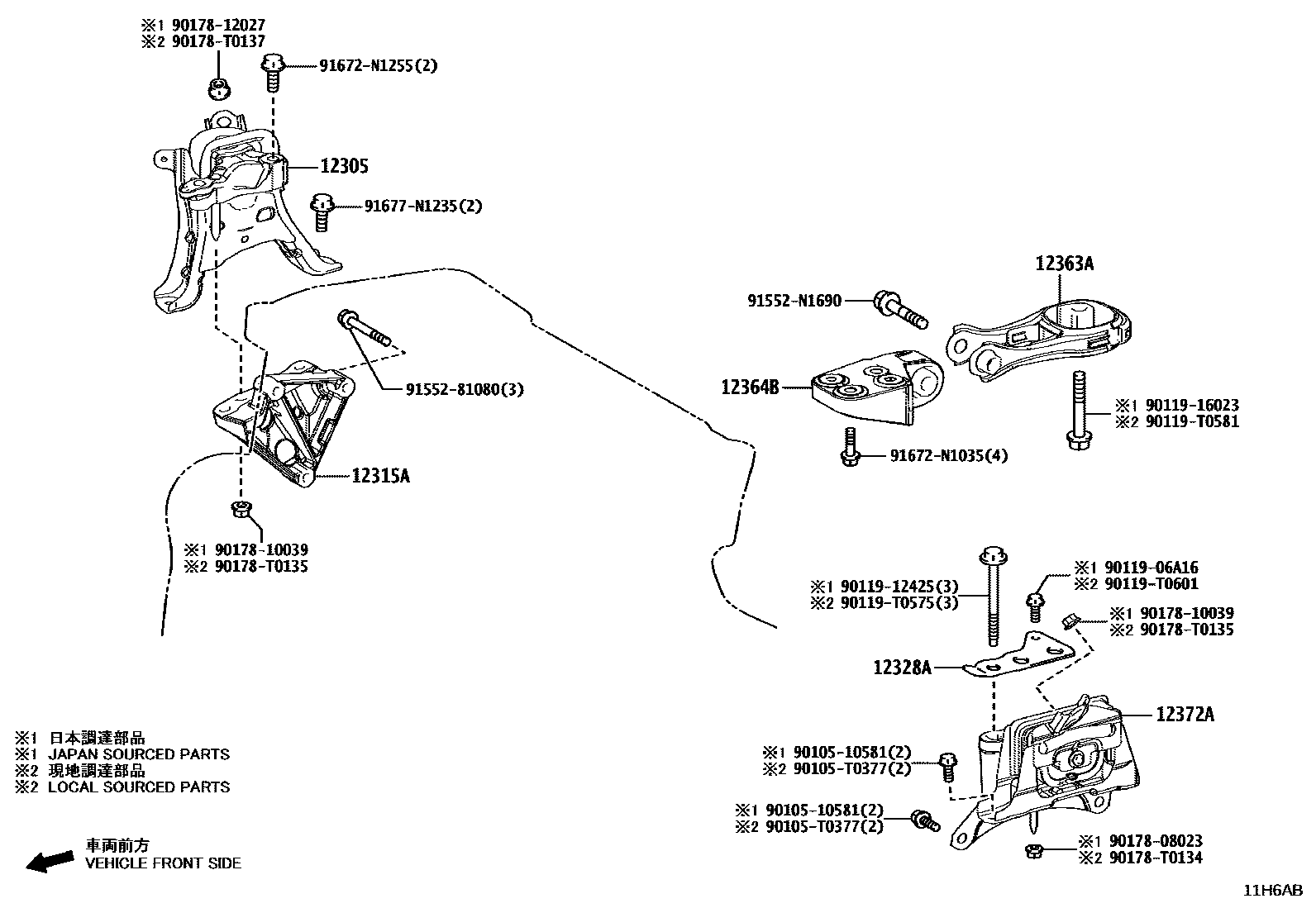

Toyota COROLLA Engine Mounting EPC diagram — 11H6AB
Engine Mounting — 11H6AB (202404 – 202501)

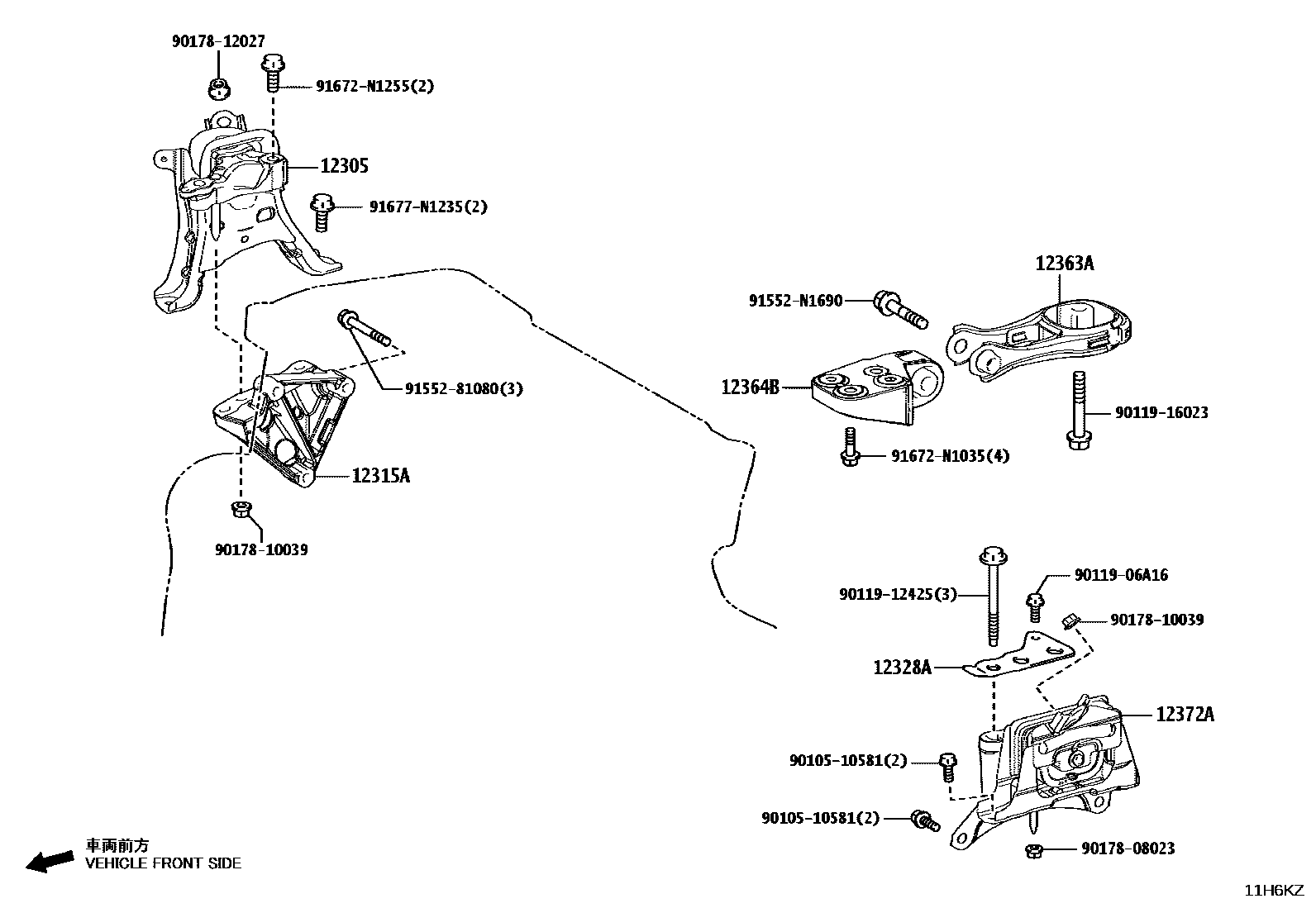

Toyota COROLLA Engine Mounting EPC diagram — 11H6KZ
Engine Mounting — 11H6KZ (202501 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BEngine No. 1 hanger12281-25030
12305Engine right side mounting vibration isolation pad sub-assembly12305-0T381 · 12305-0T430 · 12305-0T440 · 12305-24010 · 12305-37342
12315AEngine right side mounting bracket (for transversely mounted engine)12315-37060 · 12315-F2020
12318Engine left mounting bracket12318-0T050 · 12318-0T060 · 12318-0T070 · 12318-0T080
12321BDrive shaft heat insulation pad sub-assembly43409-02031 · 43409-02110 · 43498-02061 · 43498-02200
12325AEngine left side mounting bracket (for transversely mounted engine)12325-0T530 · 12325-0T540 · 12325-0T570 · 12325-F2100
12328AEngine No. 2 left side mounting bracket12328-0T020 · 12328-0T030 · 12328-0T070 · 12328-37010
12363AEngine movement control lever12363-0T090 · 12363-0T091 · 12363-0T100 · 12363-0T110 · 12363-0T120 · 12363-37031 · 12363-37032 · 12363-F2040
12364BEngine No. 2 motion control lever12364-0T140 · 12364-0T150 · 12364-37050 · 12364-F2060
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0T630 · 12372-37313 · 12372-F2120 · 12372-F2121
12511No. 1 generator bracket12501-0T010 · 12501-0T020 · 12501-37020
