Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 4 images and 10 PNC and OE references.

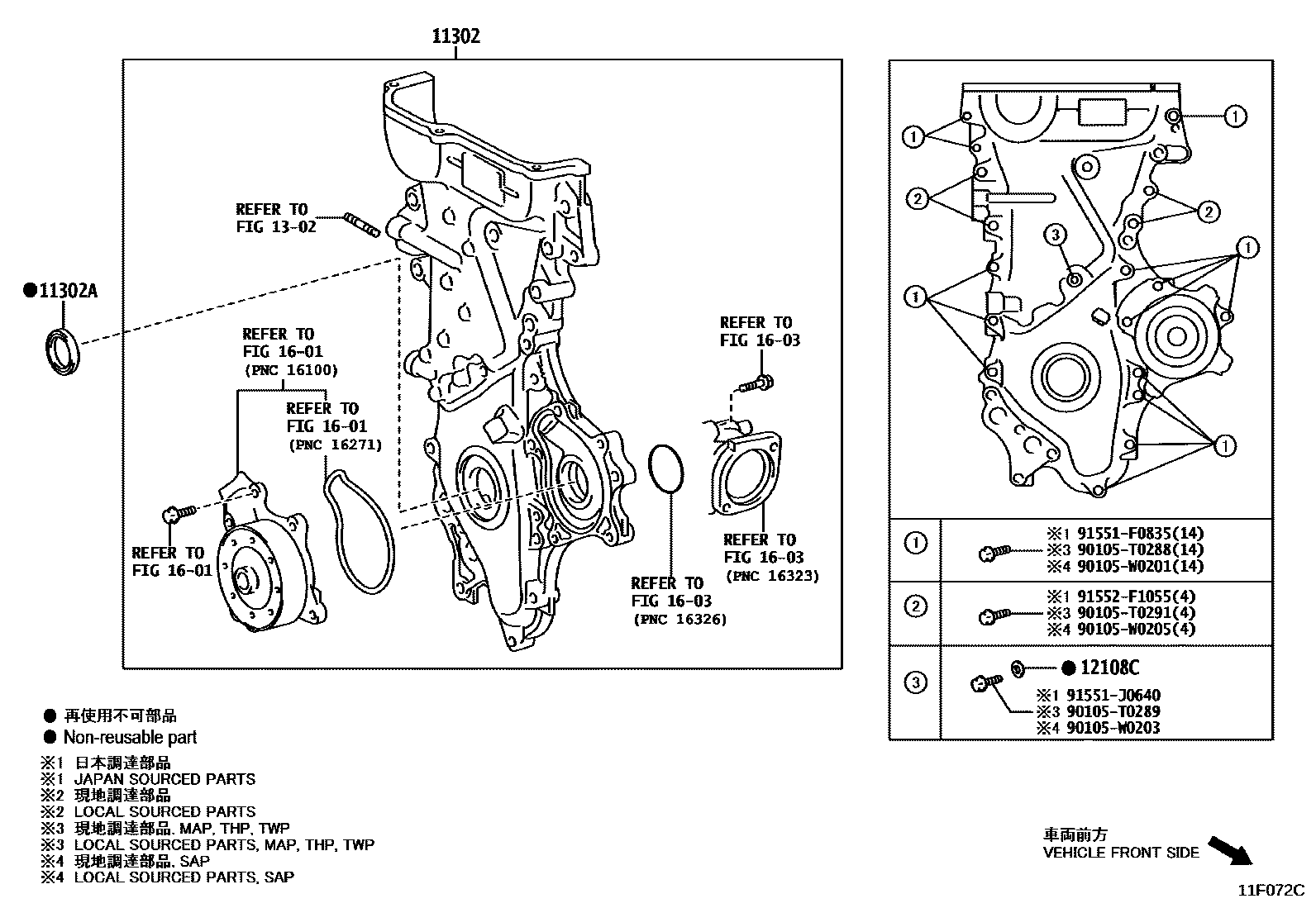

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11F072C
Timing Gear Cover & Rear End Plate — 11F072C (202007 – 999999)

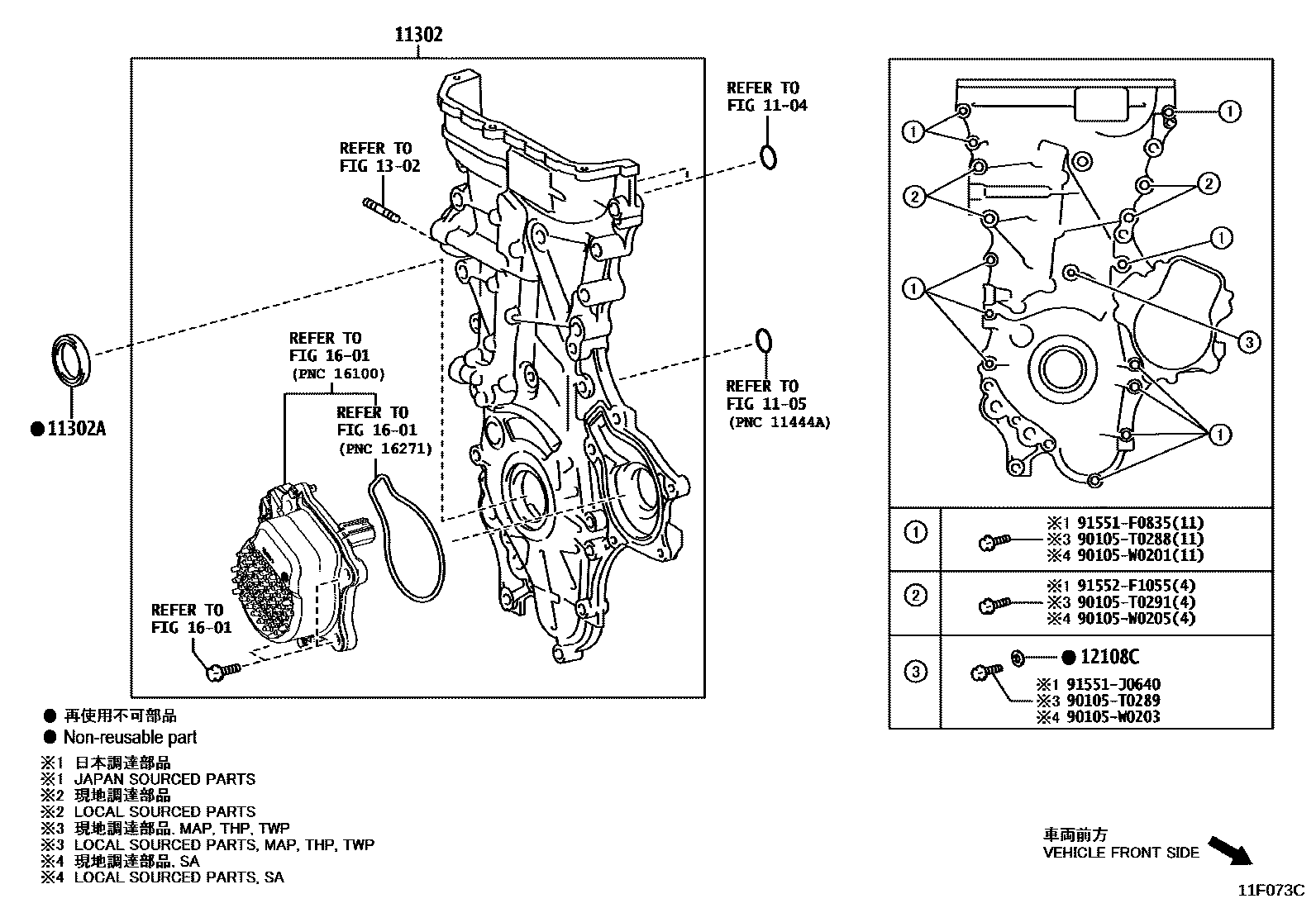

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11F073C
Timing Gear Cover & Rear End Plate — 11F073C (202007 – 999999)

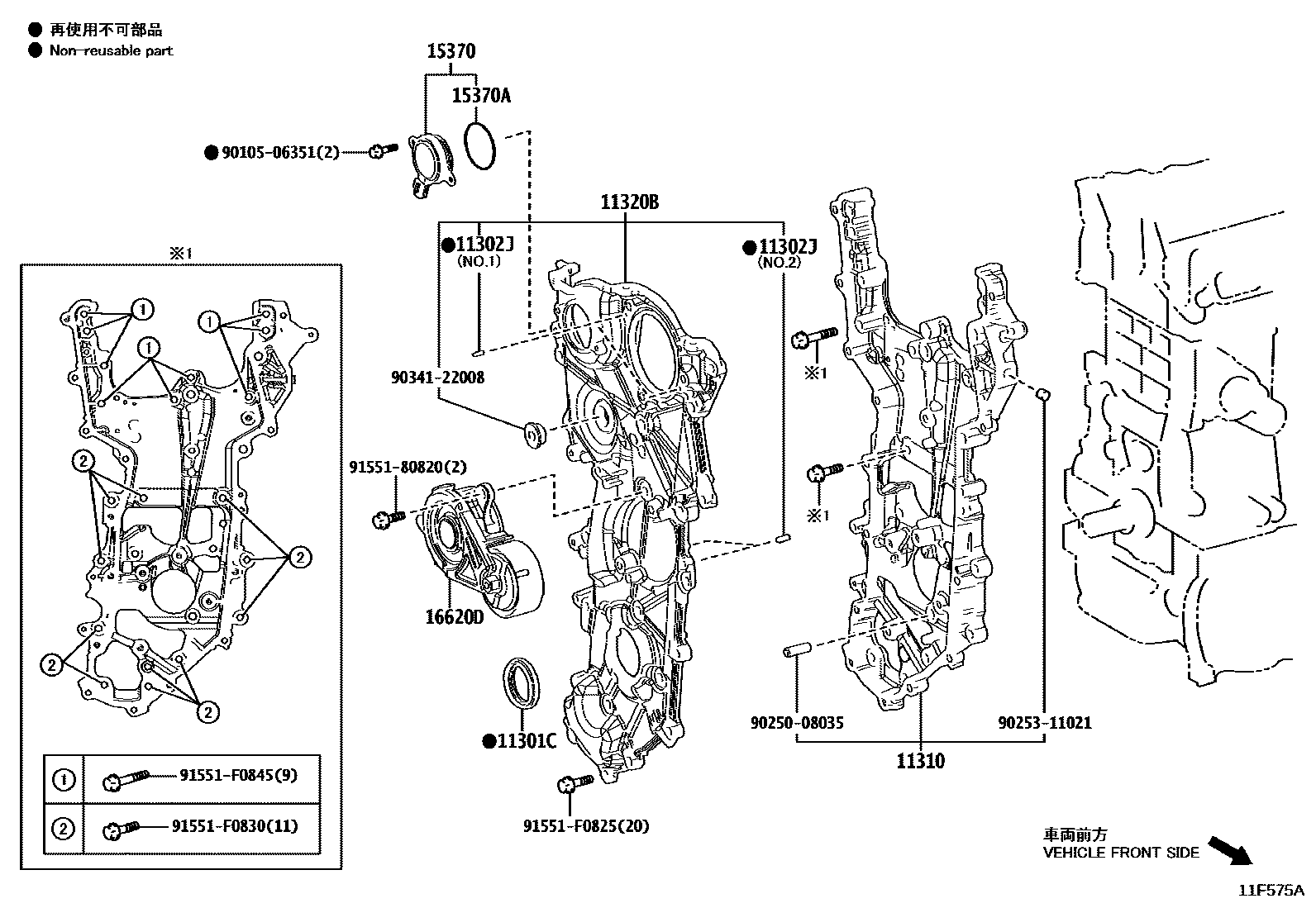

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11F575A
Timing Gear Cover & Rear End Plate — 11F575A (202103 – 999999)

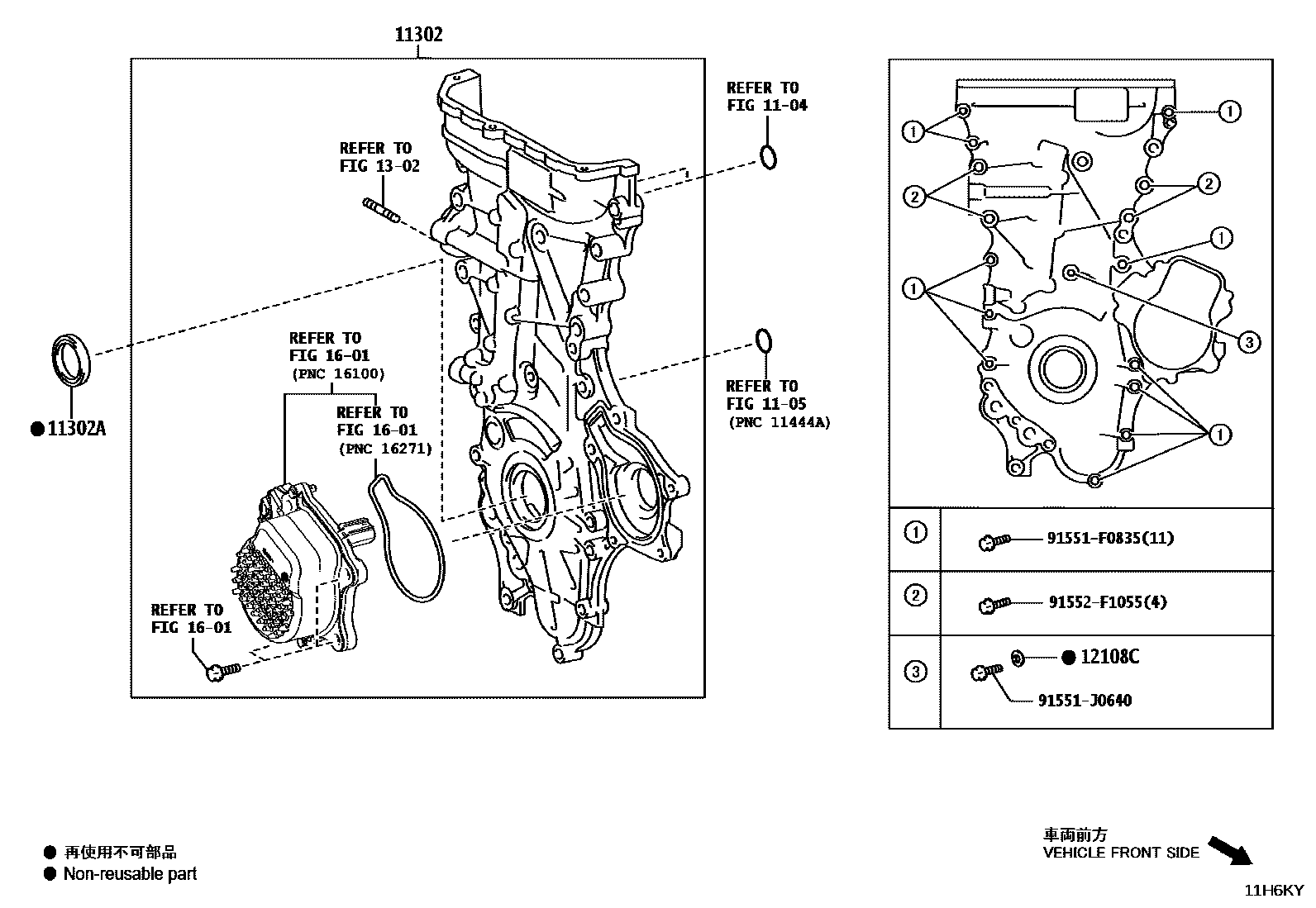

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11H6KY
Timing Gear Cover & Rear End Plate — 11H6KY (202501 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0T110 · 11310-0T140 · 11310-37040 · 11310-37090
11302AOil seal (for timing chain or timing belt cover)90311-38096 · 90311-T0048
11302JDirect sales (for timing chain cover)90250-04097 · 90250-06003
11310Timing chain cover assembly11310-F2020
11320BNo. 2 timing chain cover assembly11320-F2020
12108Cpadding16258-0T020 · 16258-37010
15370Camshaft timing oil control solenoid valve assembly15370-25020 · 15370-F0020
15370AO-ring (for camshaft timing oil control solenoid valve)90301-44006 · 90301-T0079
16620DPoly V-belt tensioner assembly16620-24010 · 16620-24030
