Toyota COROLLA 暖风和空调系统 - 控制器和风管 — Figure 8715

Toyota COROLLA EPC diagram 8715, 暖风和空调系统 - 控制器和风管, with 3 images and 14 PNC and OE references.

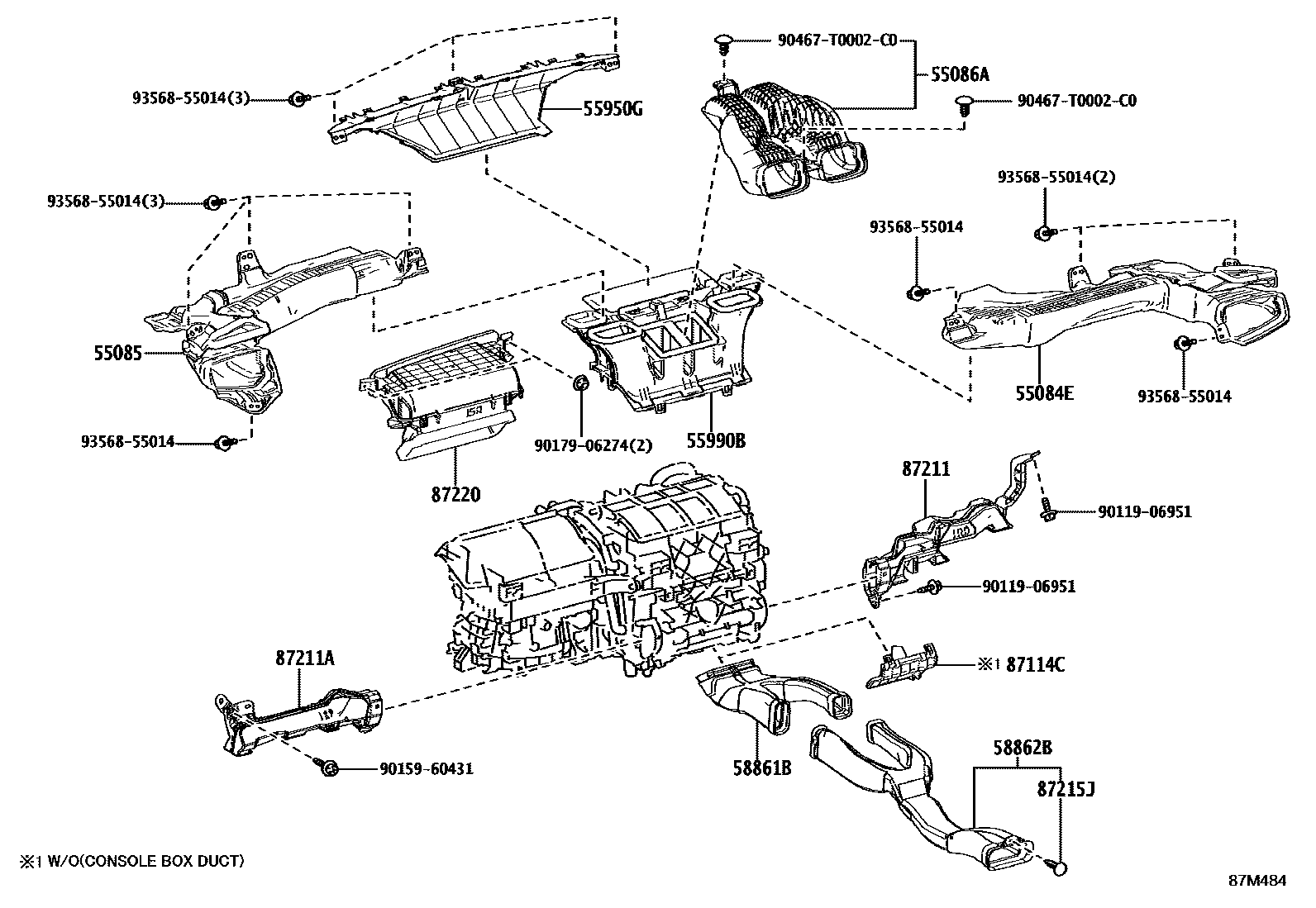

Toyota COROLLA 暖风和空调系统 - 控制器和风管 EPC diagram — 87M484
暖风和空调系统 - 控制器和风管 — 87M484 (202312 – 999999)

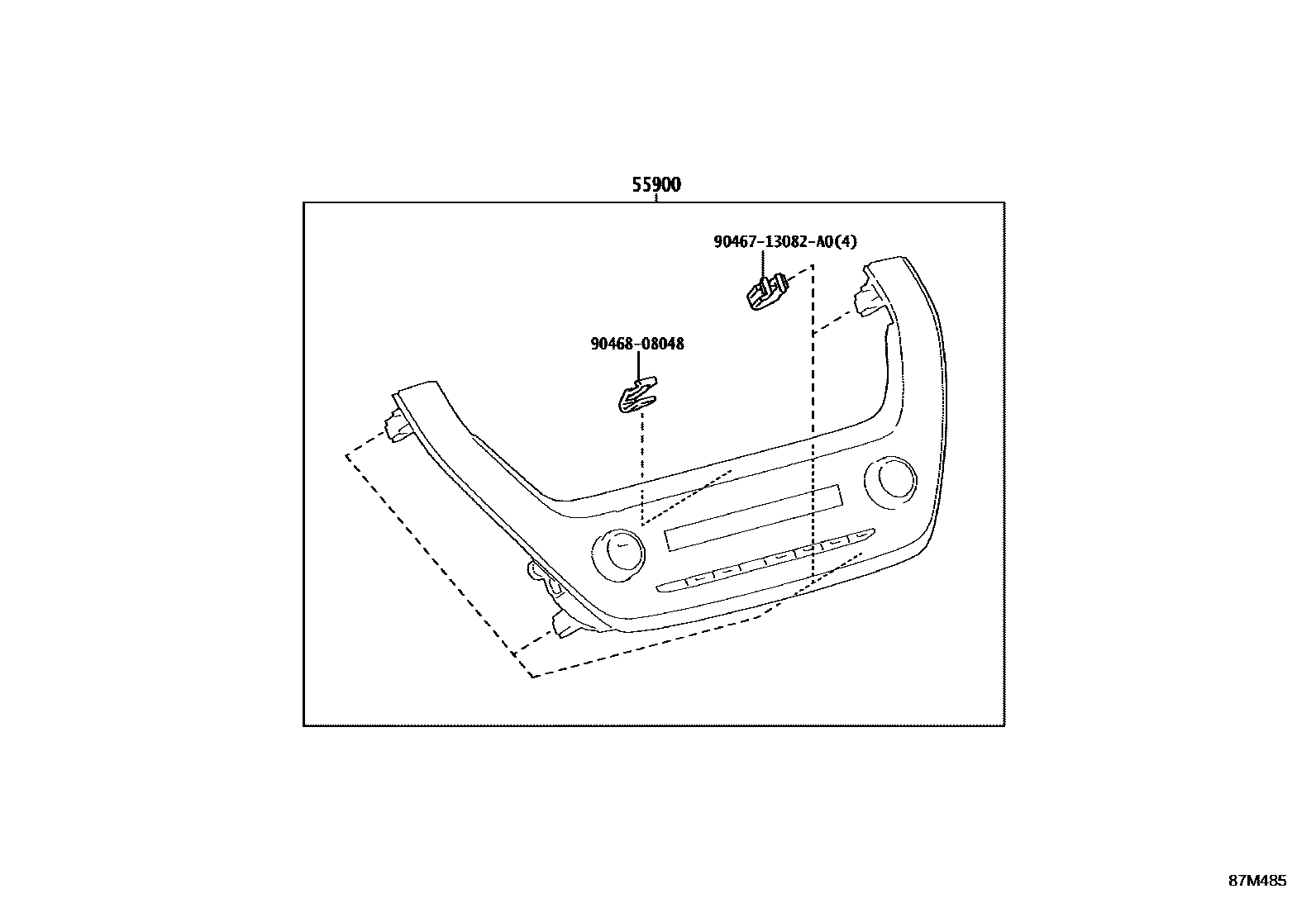

Toyota COROLLA 暖风和空调系统 - 控制器和风管 EPC diagram — 87M485
暖风和空调系统 - 控制器和风管 — 87M485 (202312 – 999999)

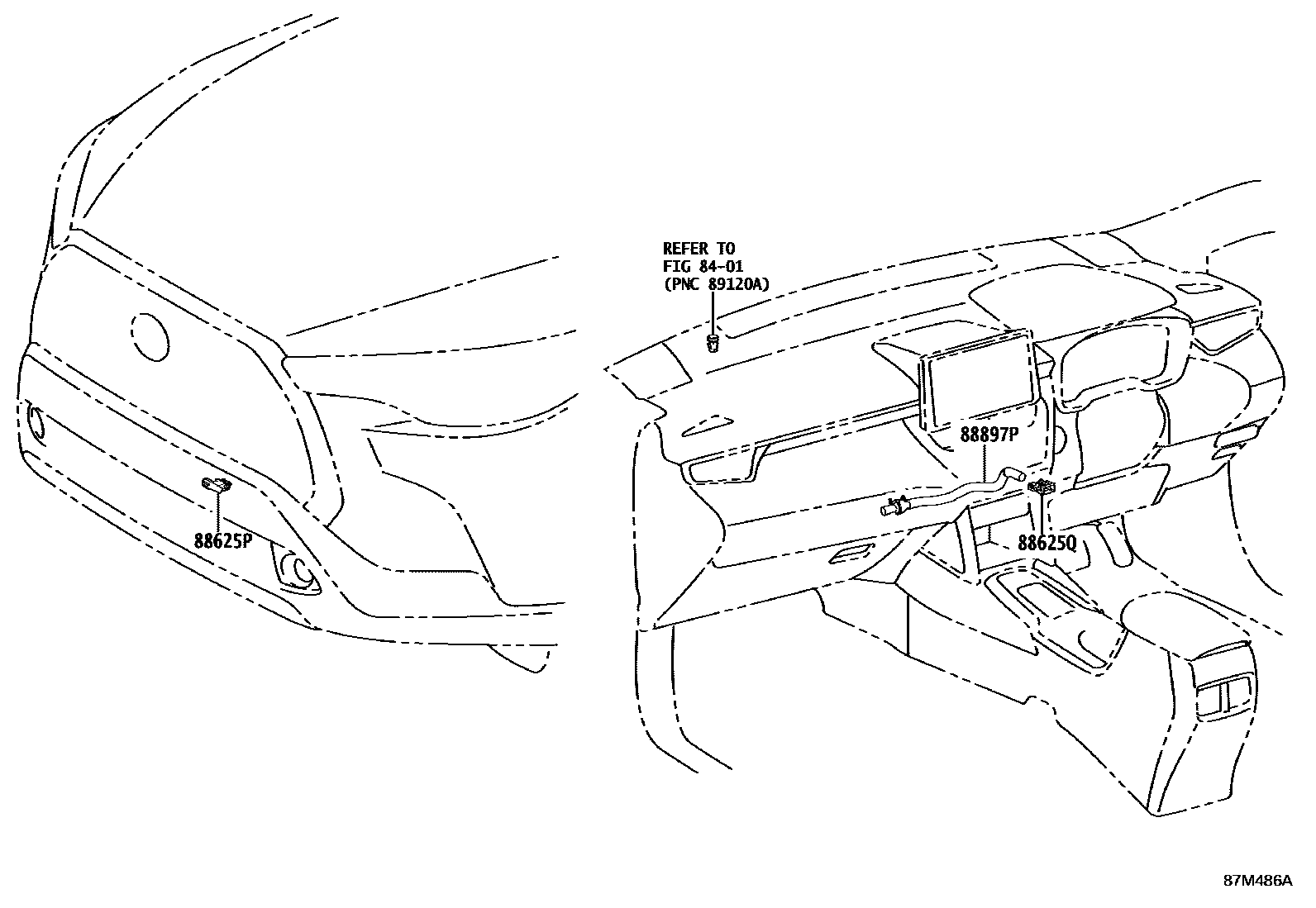

Toyota COROLLA 暖风和空调系统 - 控制器和风管 EPC diagram — 87M486A
暖风和空调系统 - 控制器和风管 — 87M486A (202312 – 999999)

PNC and OE references

PNCPart nameOE numbers
55084EHeater to air regulator No. 1 air duct sub-assembly55084-0A110
55085Heater to air regulator No. 2 air duct sub-assembly55085-0A120
55086AHeater to central air register air duct sub-assembly55086-0A070
55950GDefroster nozzle assembly55950-0A100
55990BLower defroster nozzle assembly55990-0A110
58861BAir duct No. 1 for armrest box58861-0A100
58862BAir duct No. 2 for armrest box58862-0A110
87114Cheater cover87114-F4090
87211No. 1 air duct87211-0A150
87211ADuct No. 287211-0A160
87220Air duct assembly87220-0A120
88625PCooler thermistor (ambient temperature sensor)88790-28100
88625QCooler thermistor (interior temperature sensor)88625-47021
88897Paspirator88505-0A040
