Toyota COROLLA 前门锁和车门把手 — Figure 6703

Toyota COROLLA EPC diagram 6703, 前门锁和车门把手, with 1 images and 24 PNC and OE references.

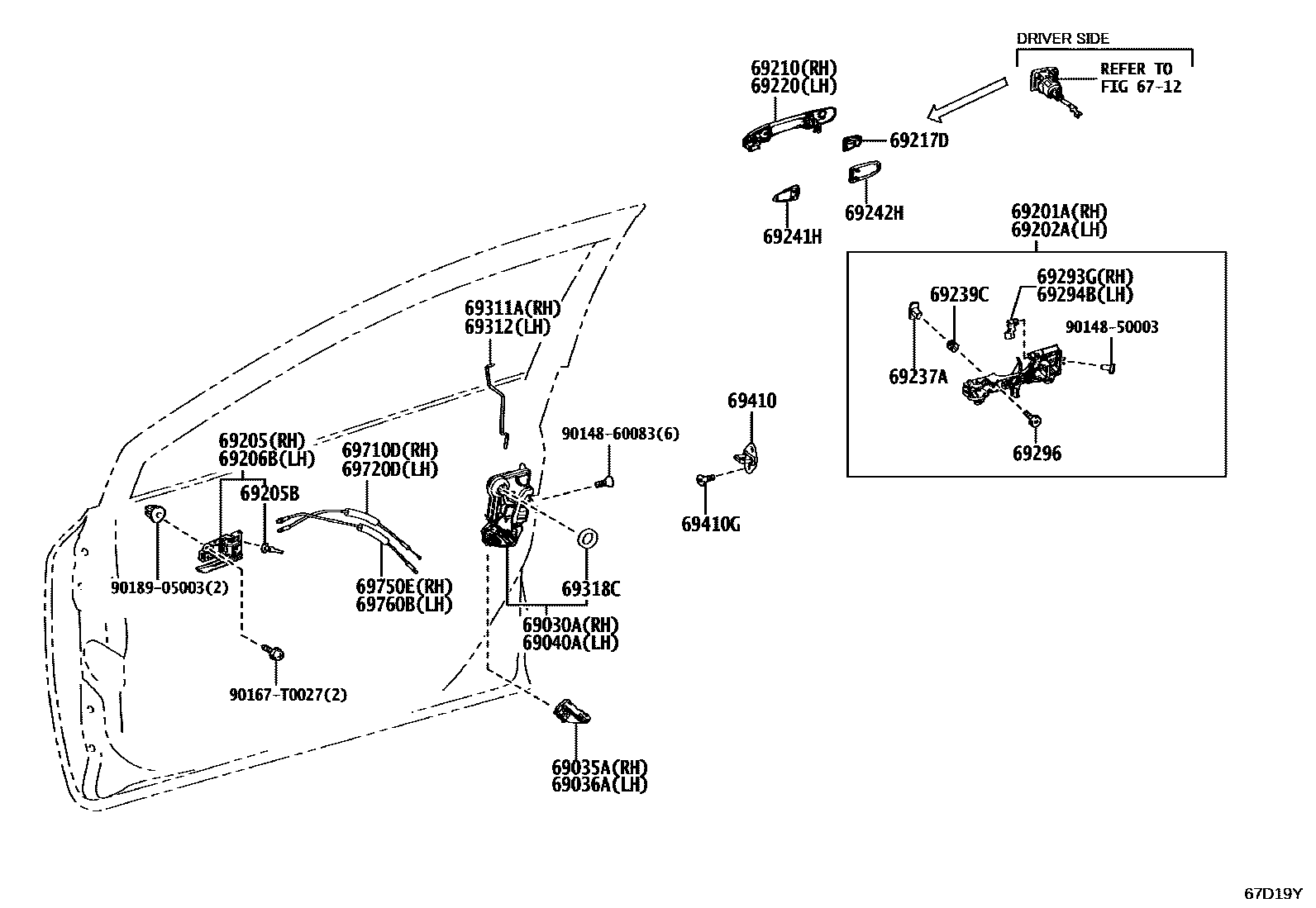

Toyota COROLLA 前门锁和车门把手 EPC diagram — 67D19Y
前门锁和车门把手 — 67D19Y (202312 – 999999)

PNC and OE references

PNCPart nameOE numbers
69030ARight front door lock assembly with motor69030-02470
69035ARight front door lock cover sub-assembly69035-02040
69036ALeft front door lock cover sub-assembly69036-02040
69040ALeft front door door lock assembly with motor69040-02470
69201ARight front door outer handle frame sub-assembly69201-02350
69202ALeft front door outer handle frame sub-assembly69202-02290
69205BCushion pad (for inner front door handle)90541-04014
69217DFront door outer handle cover69217-06210
69237AFront door handle nut69237-0K040
69239CFront door handle bushing69239-06060
69241HFront door exterior handle pad69241-06140
69242HFront door rear outer handle pad69242-06140
69293GRight front door outer handle buckle69293-06030
69294BLeft front door outer handle buckle69293-06040
69296Car door inner handle screws90148-50006
69311ARight front door lock opening lever69311-0A020
69312Left front door lock opening lever69312-0A020
69318Cdoor lock harness seal69318-51010
69410Front door lock plate assembly69410-0K070
69410GFront door lock screw90148-80066
69710DRight front door lock remote control cable (for opening lever)69710-0A010
69720DLeft front door lock remote control cable (for opening lever)69710-0A010
69750ERight front door inner locking cable (for locking/unlocking handle)69750-0A010
69760BLeft front door inner locking cable (for locking/unlocking handle)69750-0A010
