Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 3 images and 54 PNC and OE references.

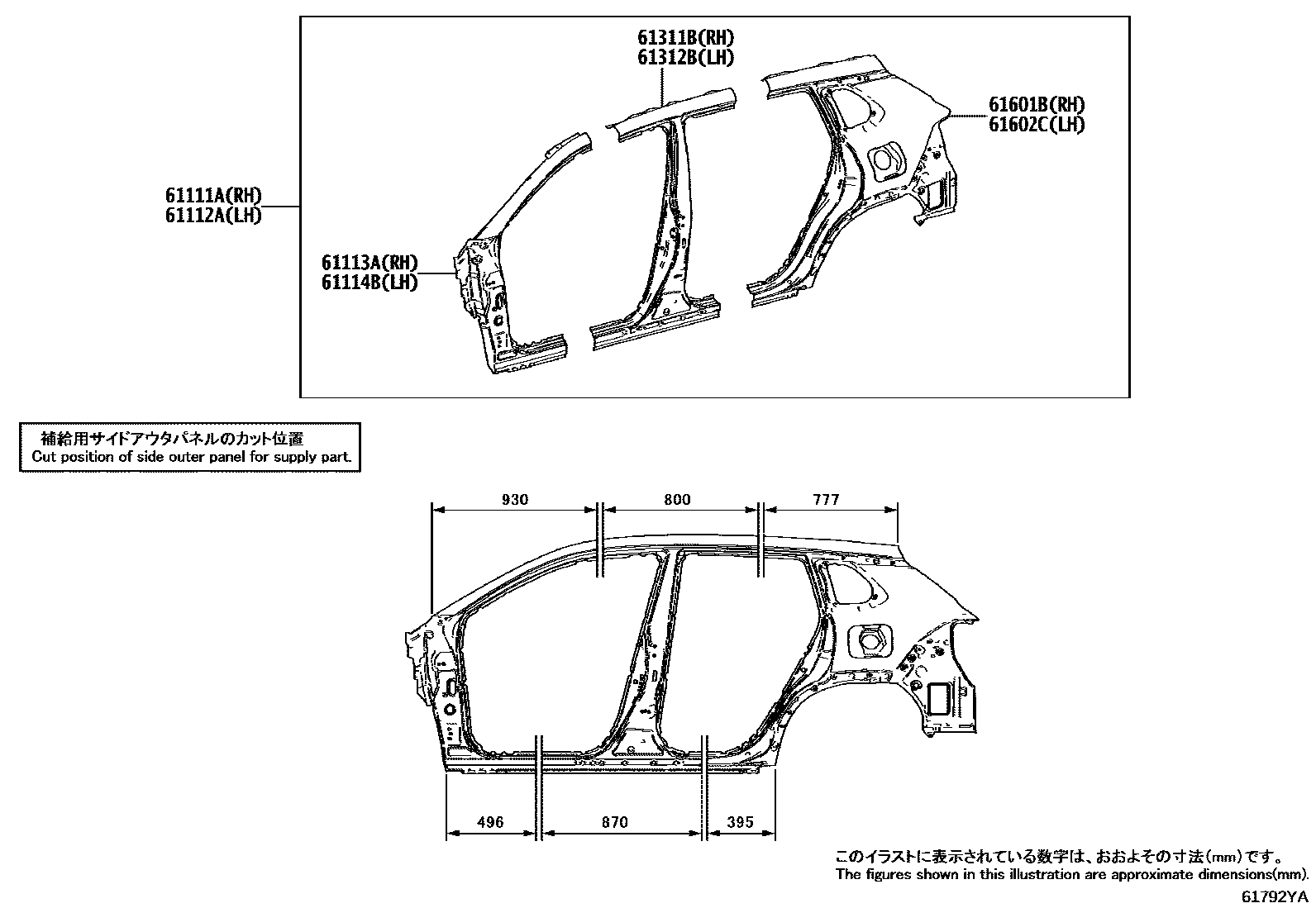

Toyota COROLLA 侧梁 EPC diagram — 61792YA
侧梁 — 61792YA (202312 – 999999)

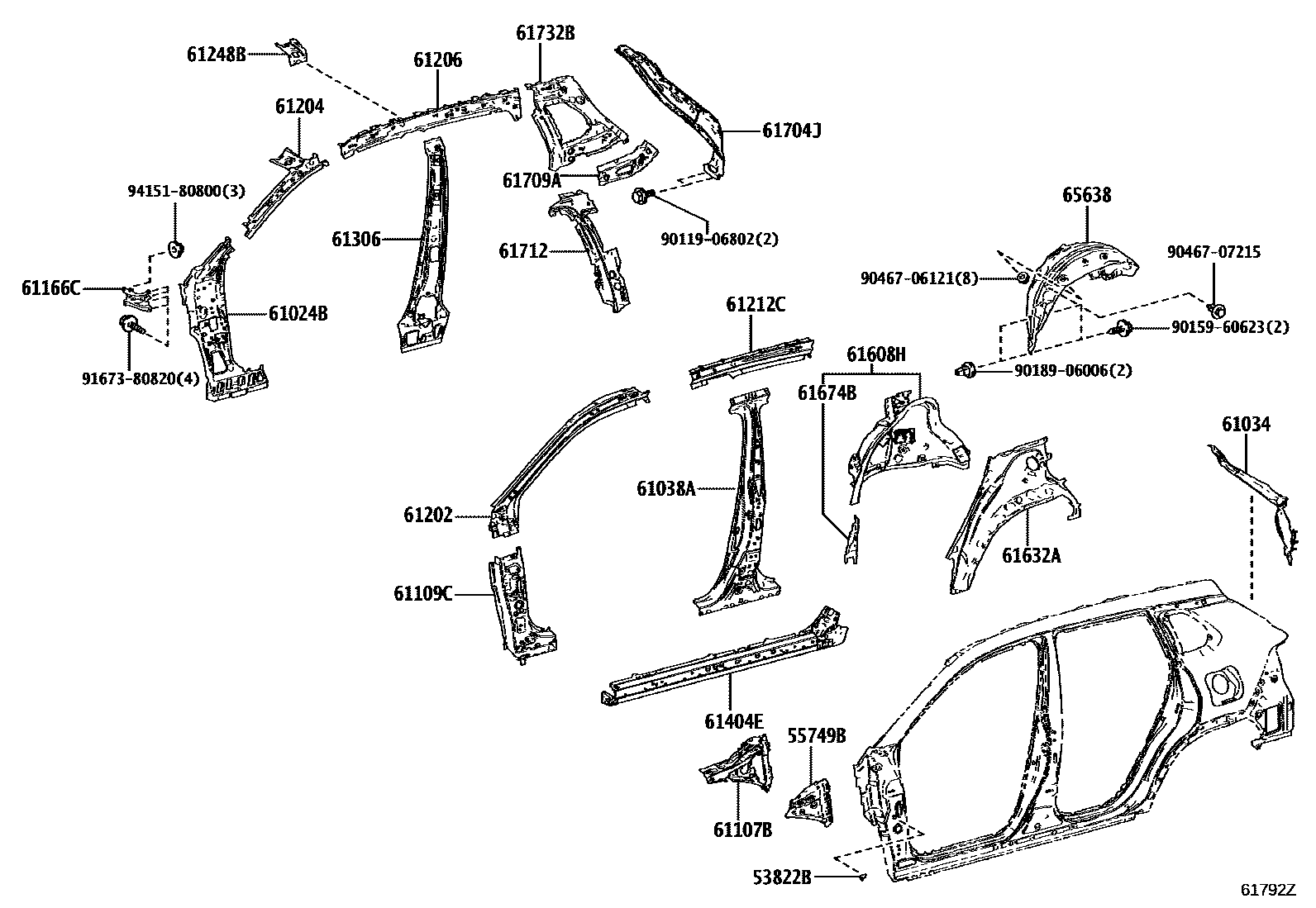

Toyota COROLLA 侧梁 EPC diagram — 61792Z
侧梁 — 61792Z (202312 – 999999)

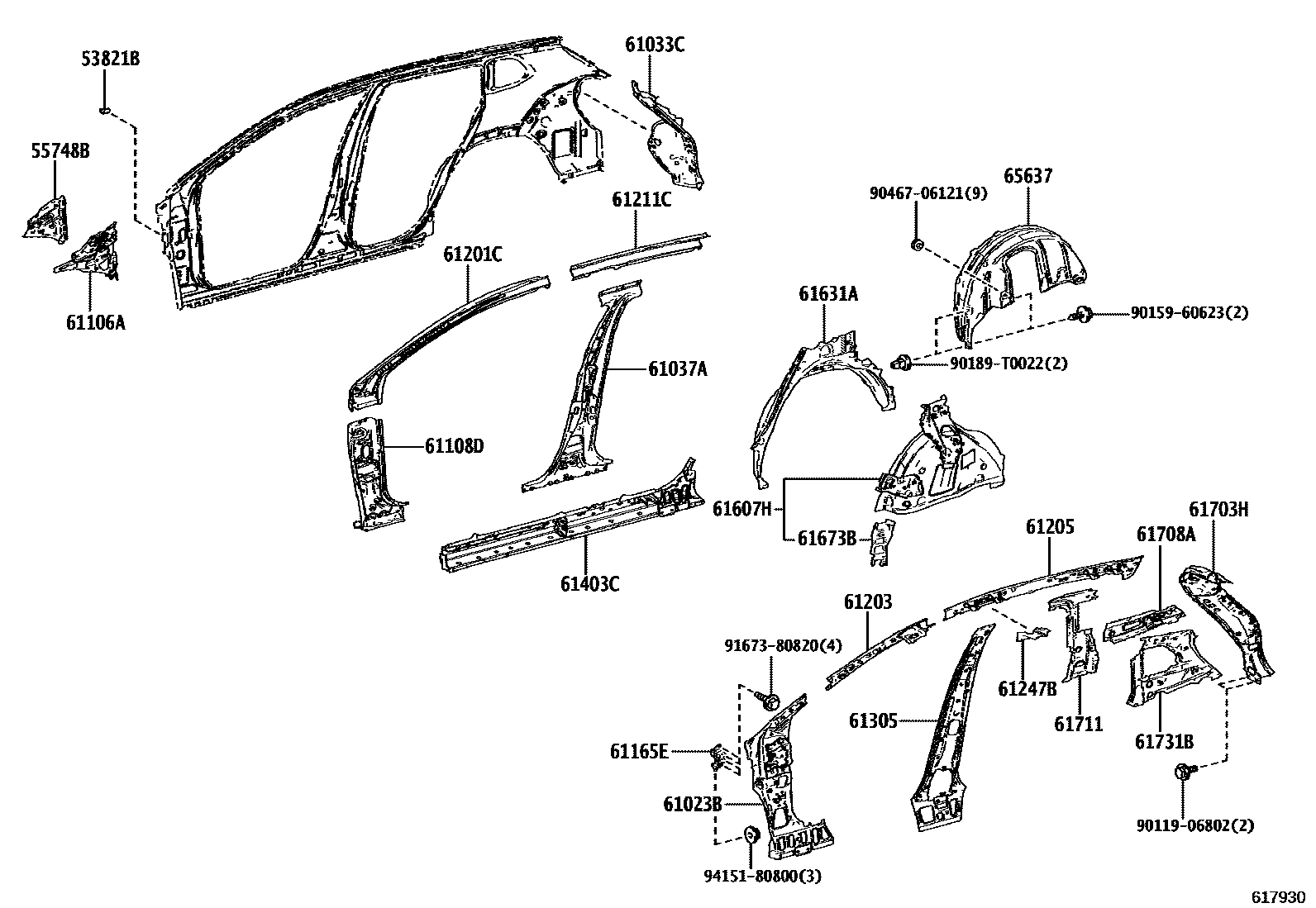

Toyota COROLLA 侧梁 EPC diagram — 617930
侧梁 — 617930 (202312 – 999999)

PNC and OE references

PNCPart nameOE numbers
53821BRight front fender rear support53821-06210
53822BLeft front fender rear support53821-06210
55748BFrom the upper inner part of the cowl to the right bracket of the column55748-F4030
55749BFrom the upper inner part of the cowl to the left bracket of the column55749-F4020
61023BRight body inner front pillar sub-assembly61023-0A110
61024BLeft body inner front pillar sub-assembly61024-0A110
61033CBack door opening right side reinforcement sub-assembly61033-0A150 · 61033-0A160
61034Rear door opening left reinforcement sub-assembly61034-0A150 · 61034-0A160
61037ARight body center pillar reinforcement sub-assembly61037-0A100
61038ALeft body center pillar reinforcement sub-assembly61038-0A020
61106ARight body front pillar reinforcement sub-assembly61106-0A080
61107BLeft side body front pillar reinforcement sub-assembly61107-0A080
61108DFront panel right lower reinforcement sub-assembly61108-K1010
61109CFront panel left lower reinforcement sub-assembly61109-K1010
61111AOuter right front panel61111-0A090
61112AOuter left front panel61112-0A090
61113ANo. 2 right outer panel61113-0A100
61114BNo. 2 left outer panel61114-0A110
61165EDashboard to right front wall side bracket61165-02040
61166CDashboard to left front wall side bracket61166-02040
61201CRoof right outer longitudinal beam sub-assembly61201-K1010
61202Roof left side longitudinal beam sub-assembly61202-K1010
61203Roof right inner longitudinal beam sub-assembly61203-0A080
61204Roof left inner longitudinal beam sub-assembly61204-0A080
61205Right rear roof inner longitudinal beam sub-assembly61205-0A040
61206Left rear roof inner longitudinal beam sub-assembly61206-0A030
61211CRoof right side rail61211-K1010
61212CRoof left side rail61212-K1010
61247BRoof right inner longitudinal beam reinforcement61247-0A080 · 61247-0A090
61248BRoof left inner longitudinal beam reinforcement61248-0A080 · 61248-0A090
61305Right body center pillar lower reinforcement sub-assembly61305-0A080
61306Left body center pillar lower reinforcement sub-assembly61306-0A080
61311BRight body outer center pillar61311-0A100
61312BLeft body outer center pillar61312-0A100
61403CRight door outer sill reinforcement sub-assembly61403-0A900
61404ELeft door outer sill reinforcement sub-assembly61404-0A900
61601BRight side enclosure sub-assembly61601-0A100
61602CLeft side enclosure sub-assembly61602-0A110
61607HRight side wheel cover lining plate sub-assembly61607-0A120
61608HLeft side wheel cover lining plate sub-assembly61608-0A120
61631ARight wheel cover outer panel61631-0A060
61632ALeft side wheel cover outer panel61632-0A050
61673BRight wheel housing lining panel reinforcement61673-K1010
61674BLeft side wheel housing lining plate reinforcement61674-K1010
61703HRoof inner right reinforcement sub-assembly61703-K1020
61704JRoof inner left reinforcement sub-assembly61704-0A040
61708ARight seat belt anchor reinforcement sub-assembly61708-0A060
61709ALeft seat belt anchor reinforcement sub-assembly61709-0A060
61711Roof right side outer panel61711-K1010
61712Roof left outer panel61712-K1010
61731BRoof right inner panel61731-K1010
61732BRoof left inner panel61732-K1010
65637Right rear wheel house lining65637-0A010
65638Left rear wheel house lining65638-0A010
