Toyota COROLLA Front Spring & Shock Absorber — Figure 4803

Toyota COROLLA EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 28 PNC and OE references.

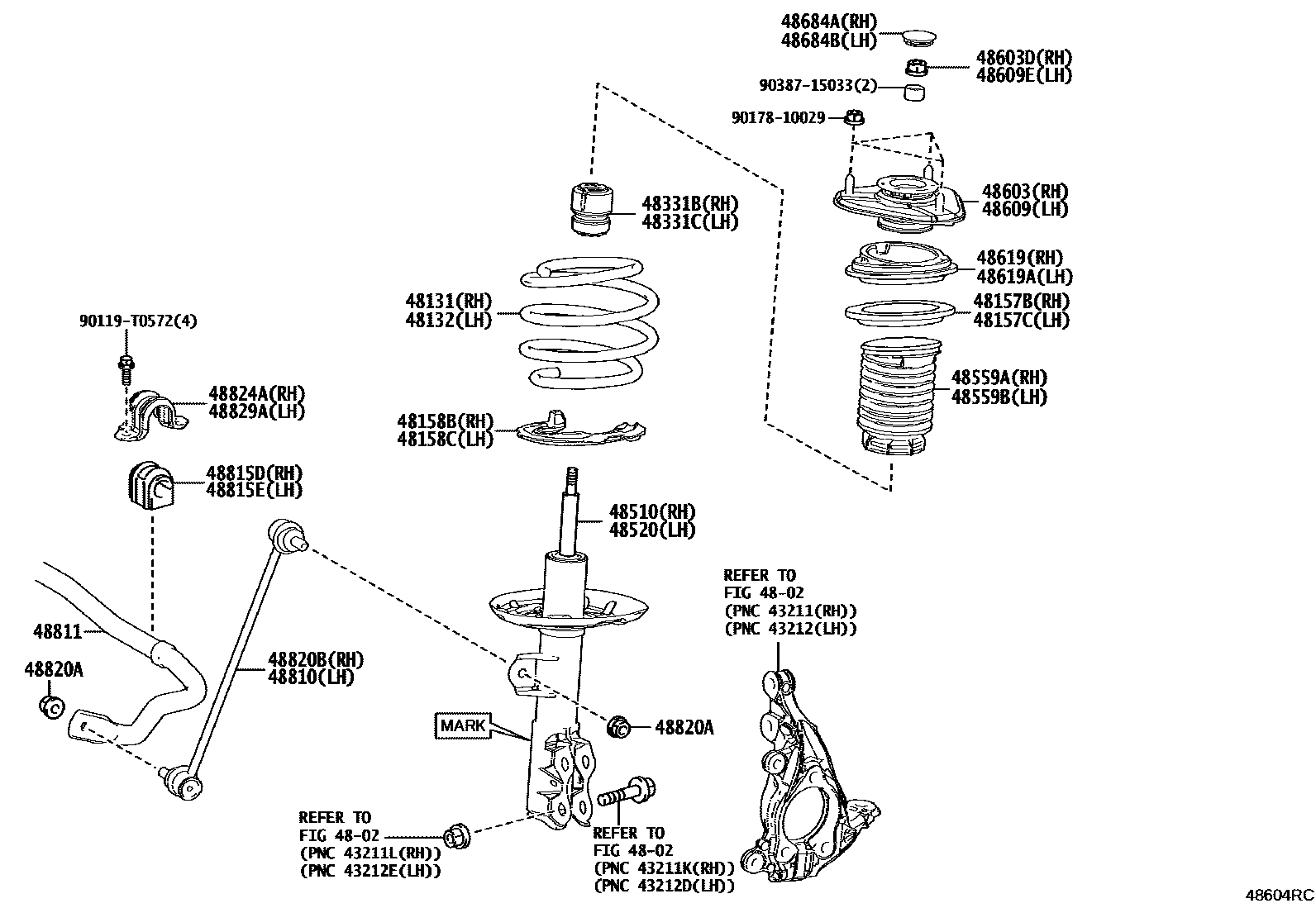

Toyota COROLLA Front Spring & Shock Absorber EPC diagram — 48604RC
Front Spring & Shock Absorber — 48604RC (202312 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-0A070 · 48131-0A080
48132Left front coil spring48131-0A070 · 48131-0A080
48157BFront coil spring upper right vibration isolation pad48157-F4020
48157CFront coil spring upper left vibration isolation pad48157-F4020
48158BFront coil spring lower right vibration isolation pad48158-F4020
48158CFront coil spring lower left vibration isolation pad48158-F4020
48331BRight front spring buffer block48331-10120
48331CLeft front spring buffer block48331-10120
48510Right front shock absorber assembly48510-0A350 · 48510-0A360
48520Left front shock absorber assembly48520-0A350 · 48520-0A360
48559ARight front shock absorber No. 1 dust cover48559-F4020
48559BLeft front shock absorber No. 1 dust cover48559-F4020
48603Right front suspension bearing sub-assembly48609-F4020
48603DNut (for front mount to right front shock absorber)90177-14007
48609Left front suspension bearing sub-assembly48609-F4020
48609ENut (for front mount to left front shock absorber)90177-14007
48619Bearing installed on the right sliding column48619-F4010
48619ABearing installed on the left sliding column48619-F4010
48684ARight front suspension support dust cover48684-02030
48684BLeft front suspension support dust cover48684-02030
48810Left front stabilizer bar link assembly48820-F4010
48811front stabilizer bar48811-0A020
48815DRight front stabilizer bar bushing48815-0A020
48815ELeft front stabilizer bar bushing48815-0A020
48820ANut (for front stabilizer bar link)94151-21241
48820BRight front stabilizer bar link assembly48820-F4010
48824ARight front stabilizer bar bracket No. 148824-F4020
48829ALeft front stabilizer bar bracket No. 148824-F4020
