Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 3 images and 11 PNC and OE references.

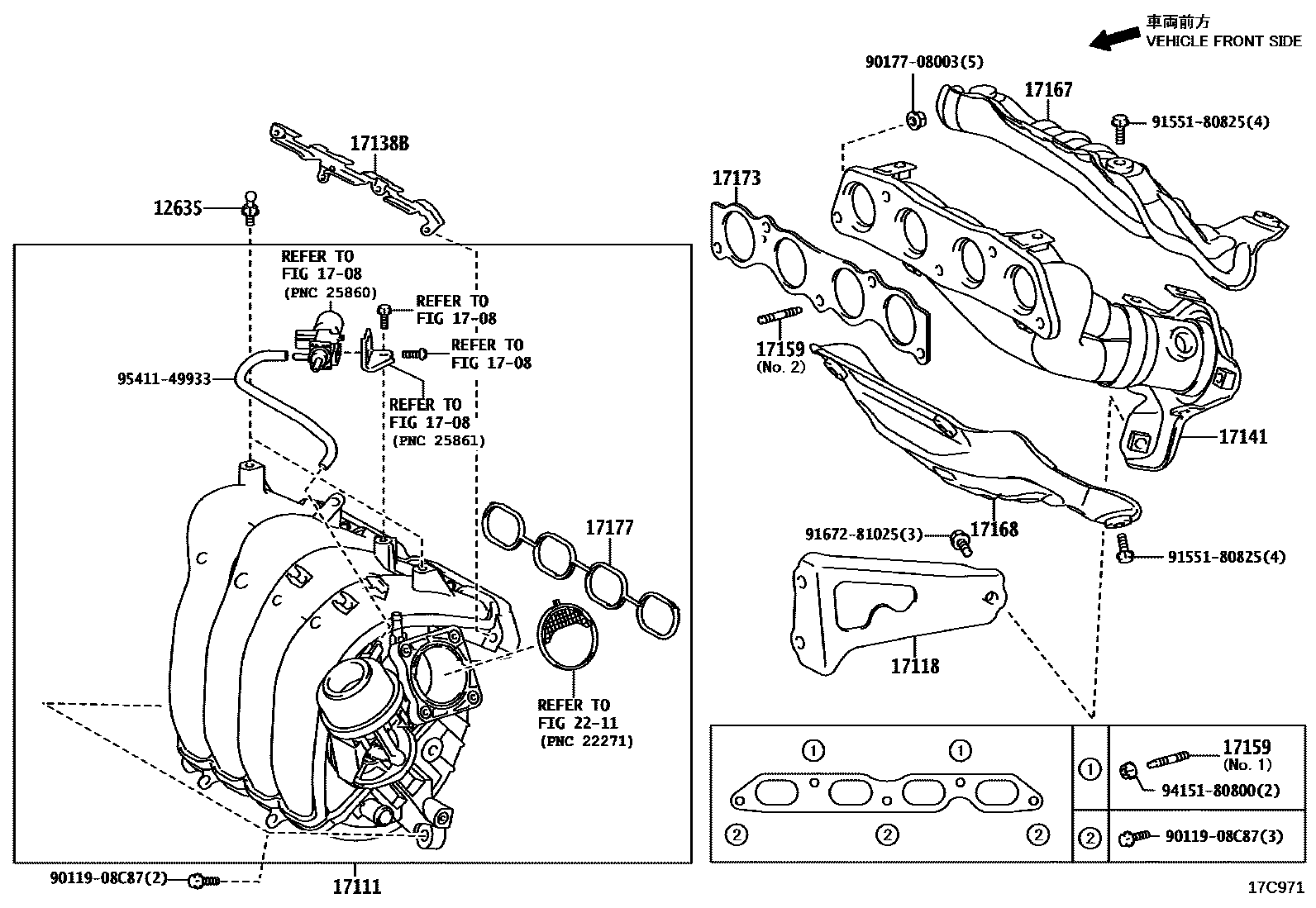

Toyota COROLLA Manifold EPC diagram — 17C971
Manifold — 17C971 (202402 – 999999)

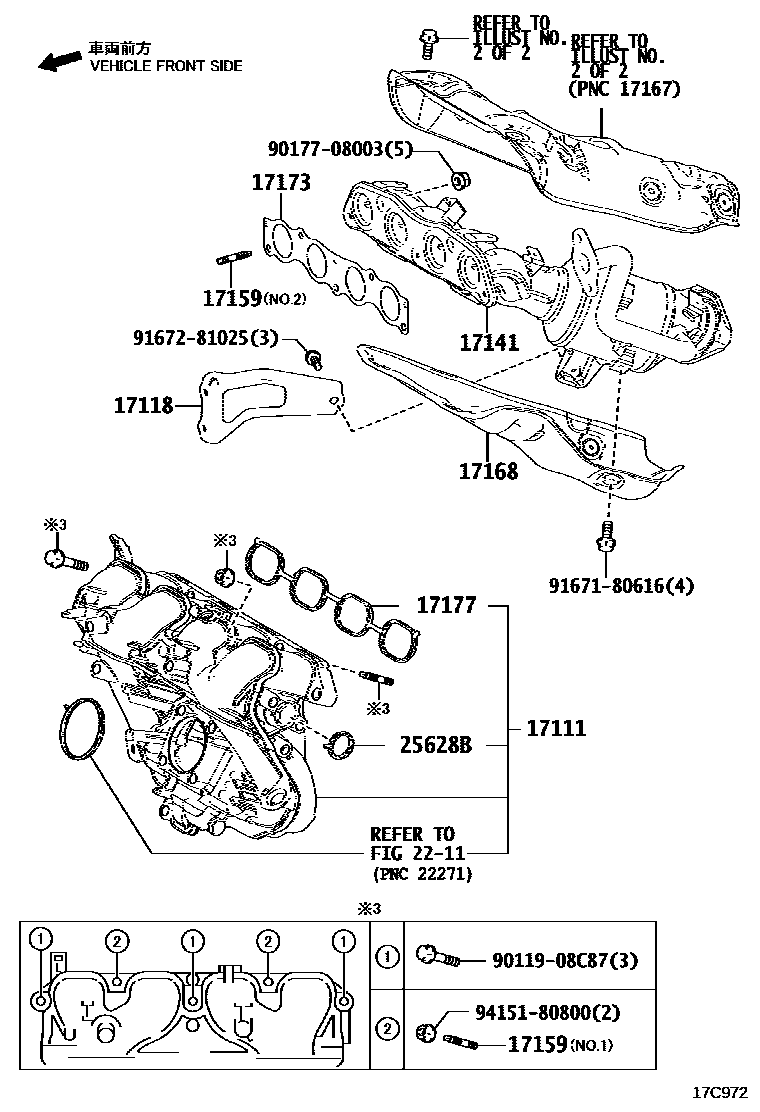

Toyota COROLLA Manifold EPC diagram — 17C972
Manifold — 17C972 (202312 – 999999)

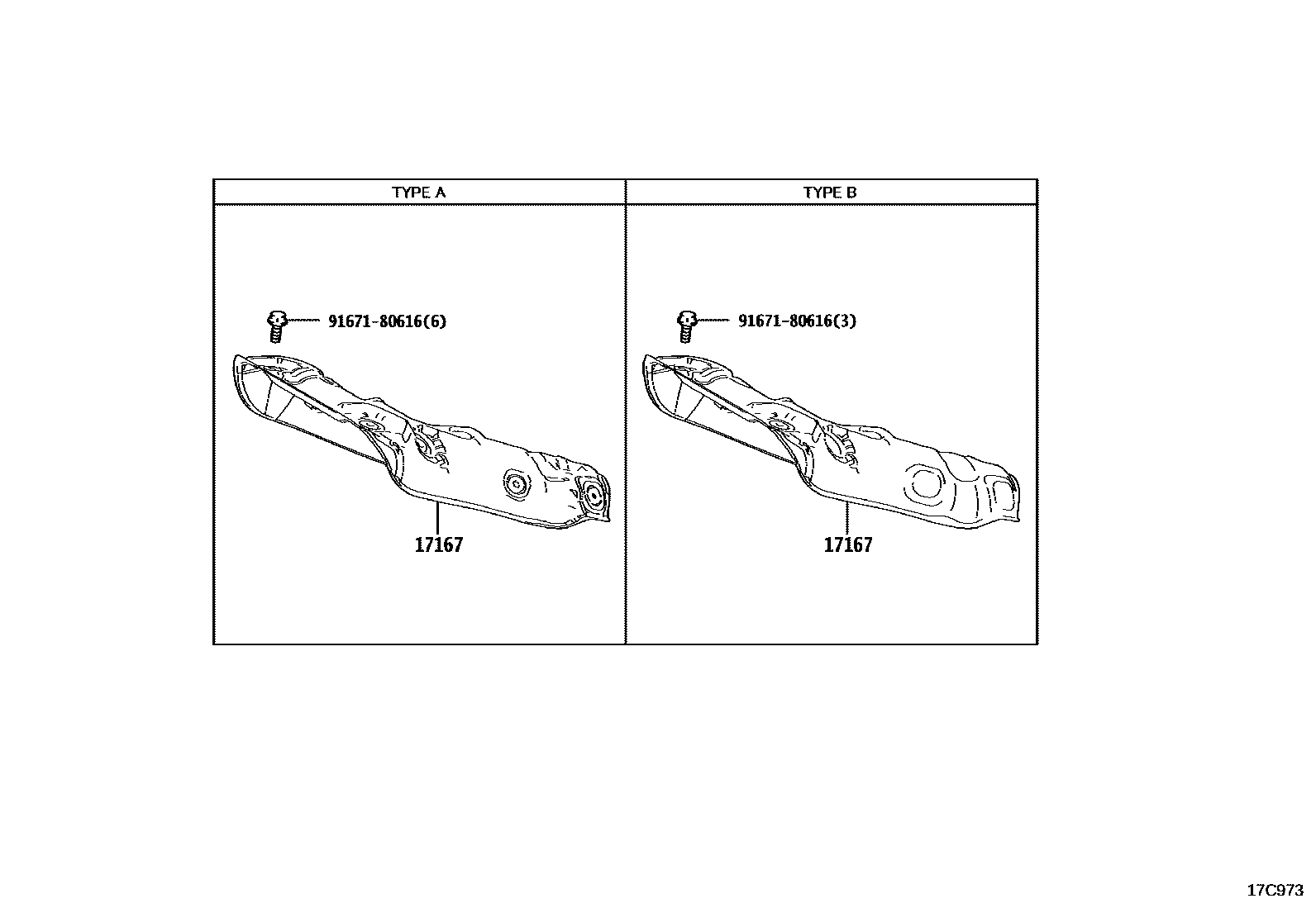

Toyota COROLLA Manifold EPC diagram — 17C973
Manifold — 17C973 (202312 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17120-37070 · 17120-37110
17118Manifold stays17118-37010 · 17118-37090
17138BIntake manifold stay17138-37011
17141exhaust manifold17141-37230 · 17141-37321
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052
17167Exhaust manifold No. 1 heat shield17167-37110 · 17167-37140
17168Exhaust manifold No.2 insulation pad17168-37120 · 17168-37130
17173Gasket (exhaust manifold to cylinder head)17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17177-37030
25628BEGR air intake gasket25628-36020
