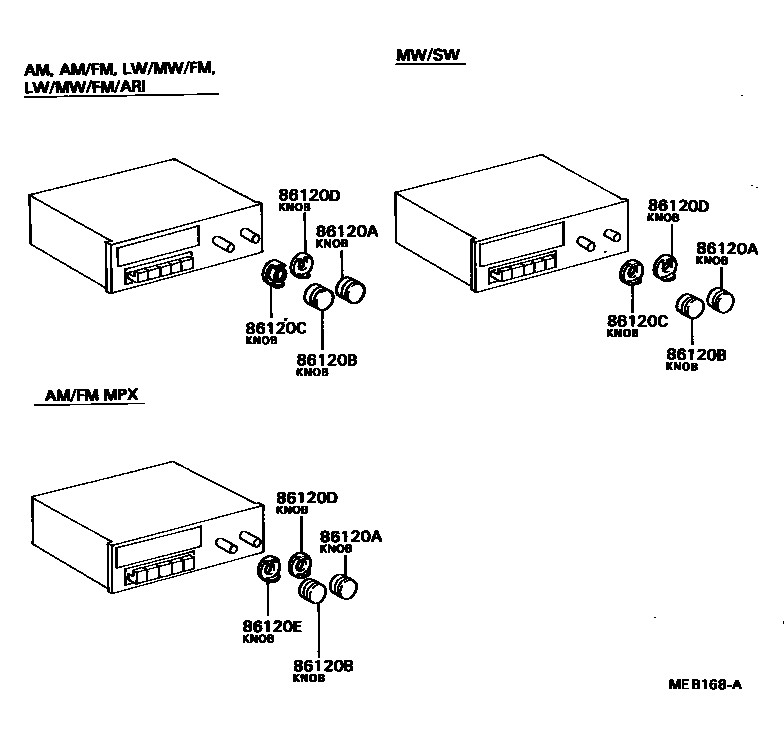

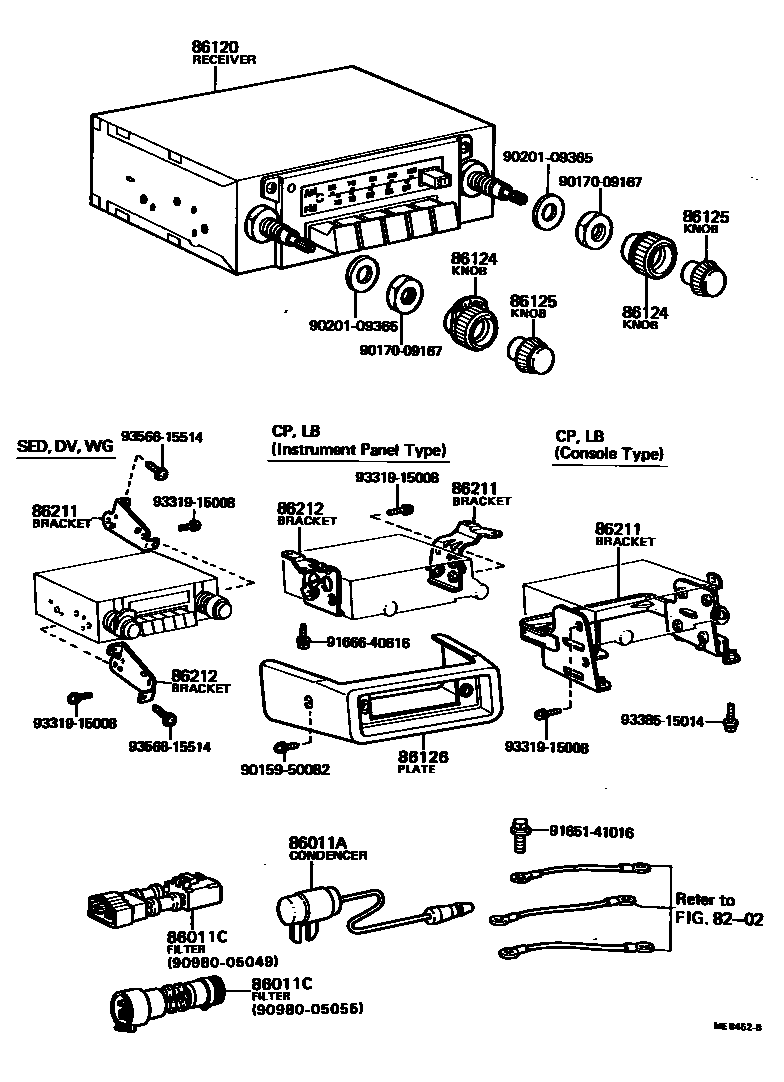

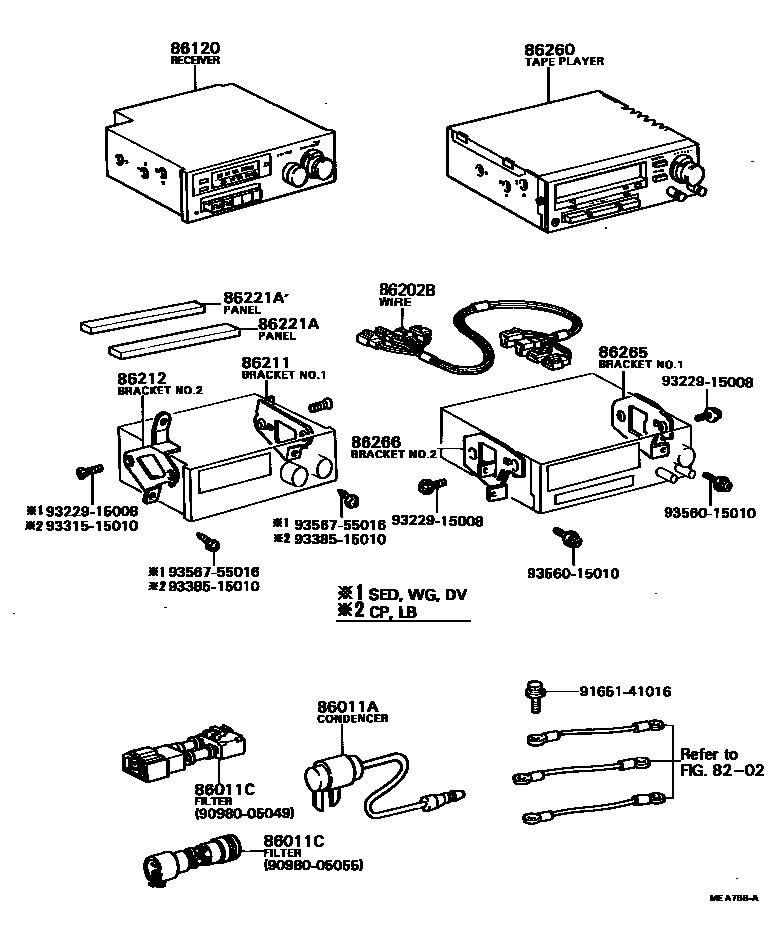

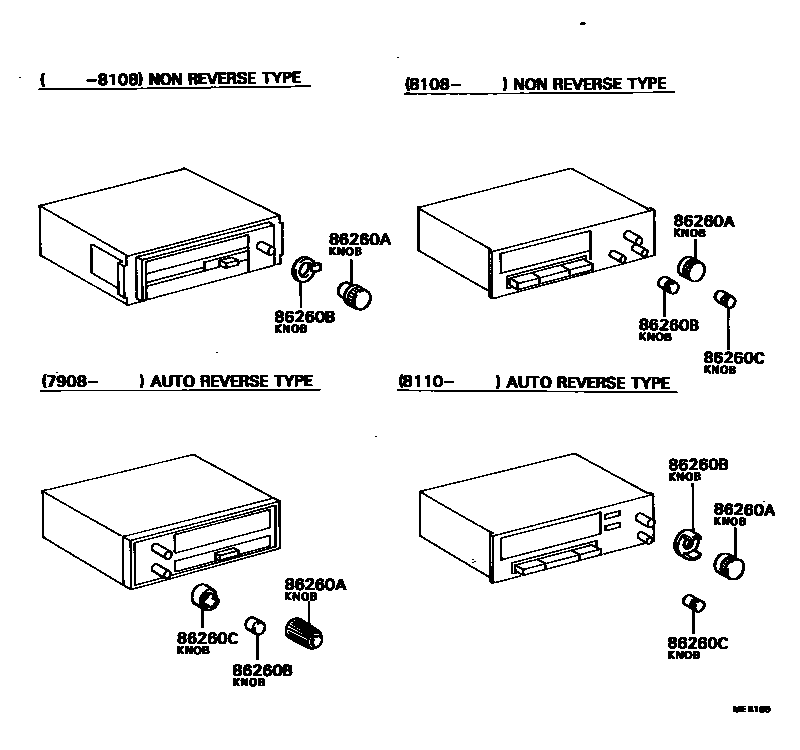

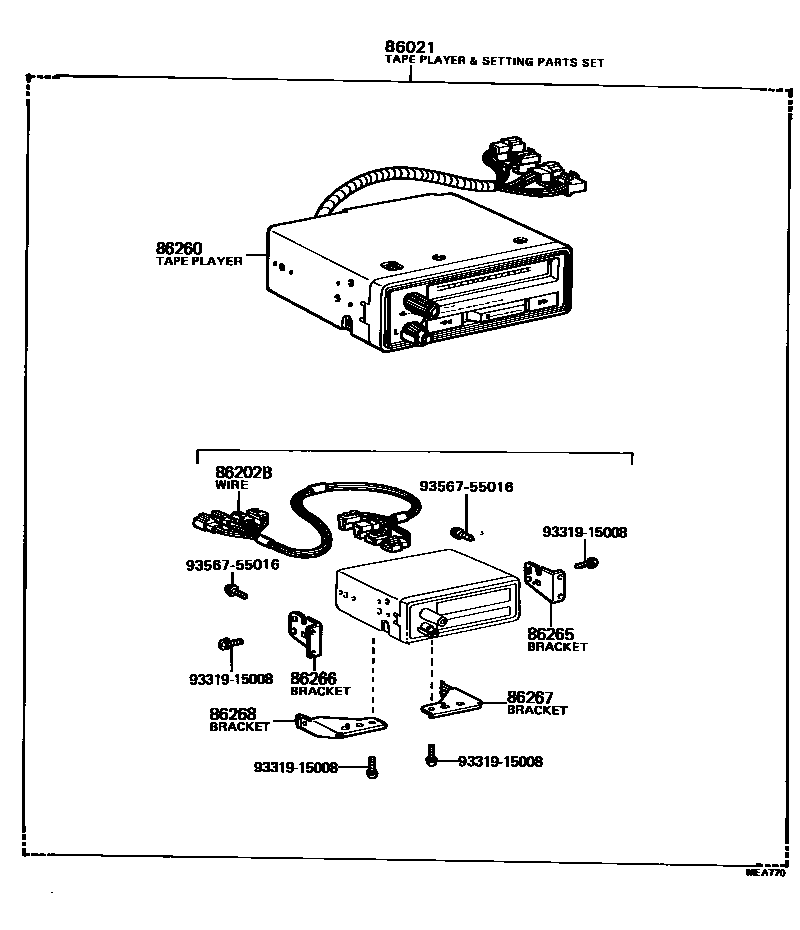

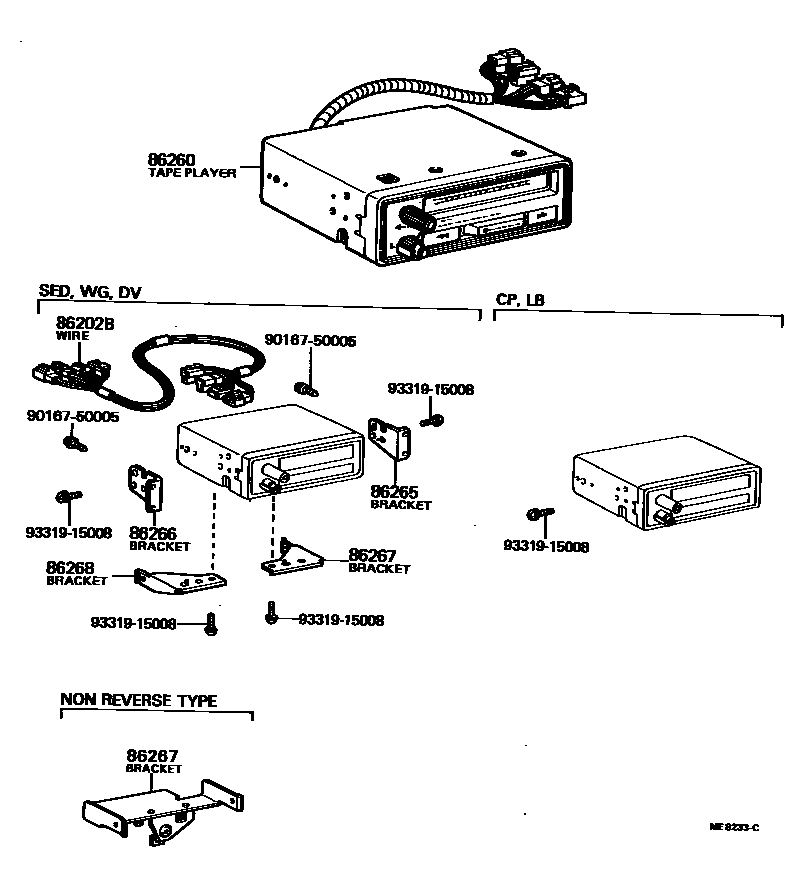

Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601
Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 6 images and 23 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86011A | radio settings phase modulator | 90980-04010 · 90980-04023 · 90980-04030 · 90980-04036 · 90980-04043 |
| 86011C | Noise filter | 90980-05049 · 90980-05055 |
| 86021 | Tape player and set parts assemblies | 86021-19145 |
| 86120 | Radio assembly | 86120-12230 · 86120-12260 · 86120-12270 · 86120-12310 · 86120-12320 · 86120-12330 · 86120-12341 · 86120-14390 · 86120-14391 · 86120-14392 · 86120-14420 · 86120-14421 · 86120-14430 · 86120-14431 · 86120-14460 · 86120-22390 · 86120-22391 · 86120-22400 · 86120-22401 · 86120-22402 |
| 86120A | Radio switch knob | 86128-14180 · 86128-14240 |
| 86120B | Radio tuning knob No. 1 | 86128-14160 · 86128-14240 |
| 86120C | Radio tuning knob No. 2 | 86128-14200 · 86128-14220 |
| 86120D | radio tone knob | 86128-14200 · 86128-14260 |
| 86120E | radio balance knob | 86128-14200 |
| 86124 | radio control knob | 86124-12010 · 86124-12040 · 86124-14050 · 86124-14070 |
| 86125 | Radio switch knob | 86125-12011 · 86125-12040 |
| 86202B | Tape player wiring harness | 86203-12020 · 86203-12060 |
| 86211 | No. 1 radio bracket | 86201-12020 · 86207-12010 · 86207-12011 · 86211-12060 · 86211-12090 · 86211-12120 · 86211-12130 |
| 86212 | No. 2 radio bracket | 86208-12010 · 86208-12011 · 86212-12050 · 86212-12080 · 86212-12100 · 86212-12110 |
| 86221A | radio panel | 86221-12020 |
| 86260 | Tape player assembly | 86021-12170 · 86260-12130 · 86260-14210 · 86260-14271 · 86260-19015 · 86260-19045 |
| 86260A | Tape player volume knob | 86128-12060 · 86128-14100 · 86128-14300 · 86128-14360 |
| 86260B | tape player tone knob | 86128-12040 · 86128-12060 · 86128-14080 · 86128-14380 · 86128-14400 |
| 86260C | Tape player balance knob | 86128-12020 · 86128-14380 |
| 86265 | Tape player stand No. 1 | 86265-12190 · 86265-12210 |
| 86266 | Tape player stand No. 2 | 86265-12200 · 86265-12220 |
| 86267 | Tape player stand No. 3 | 86266-12100 · 86266-12140 |
| 86268 | Tape player stand No. 4 | 86266-12110 |
