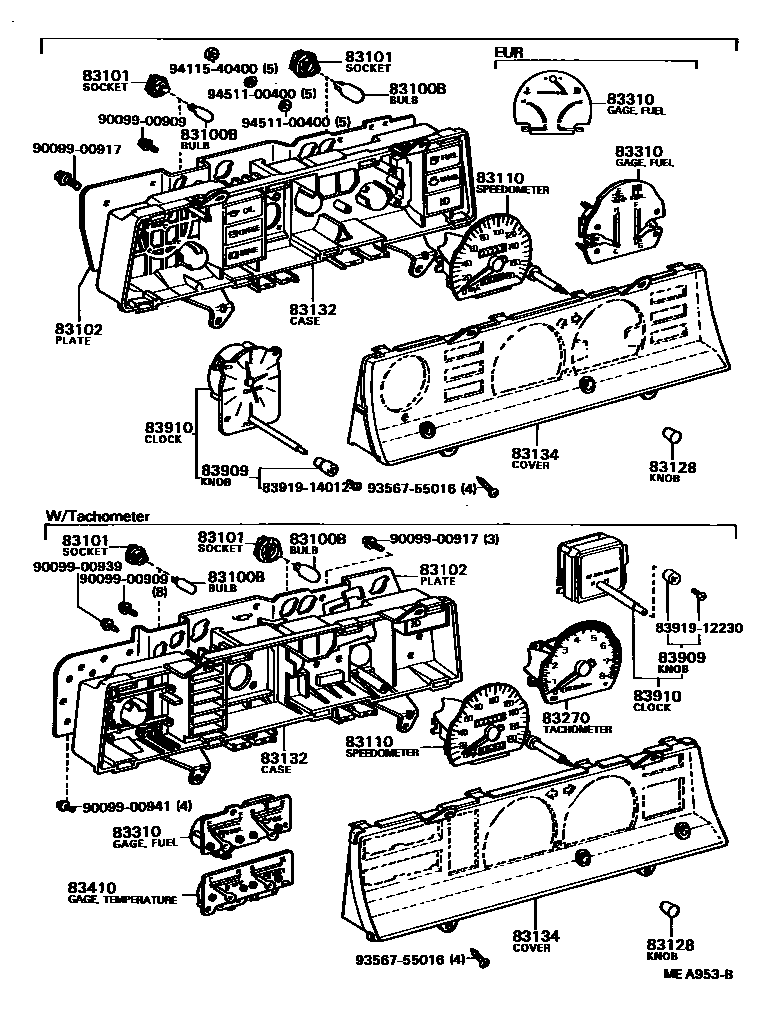

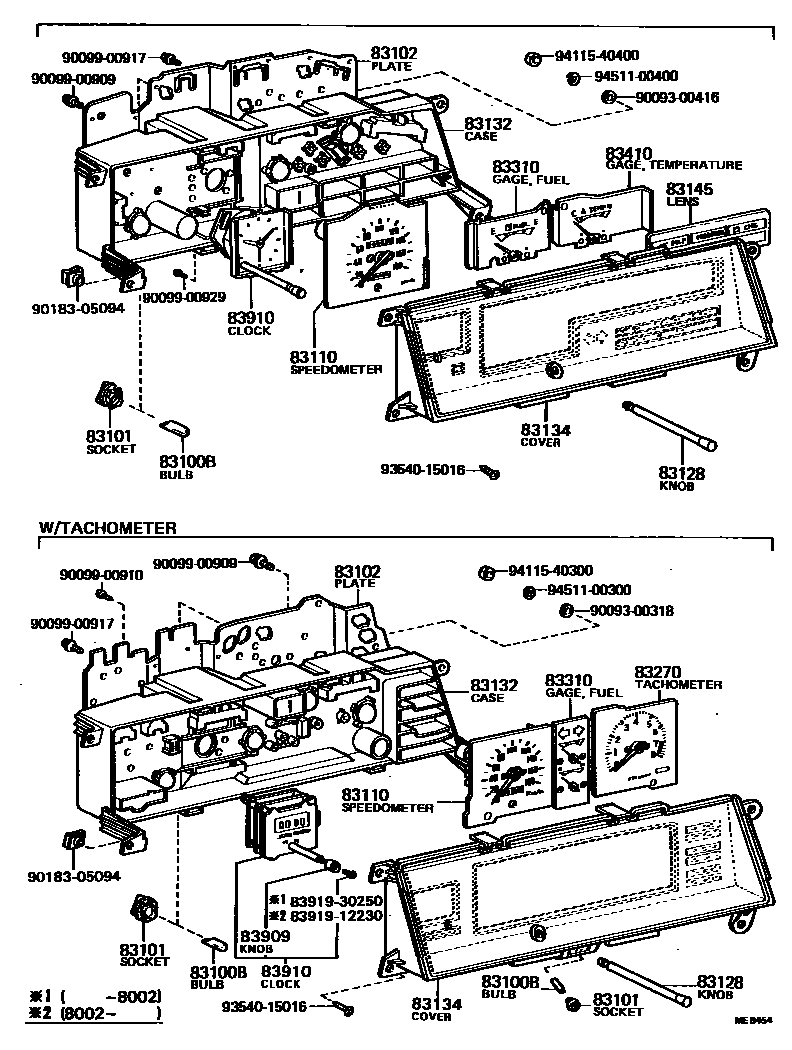

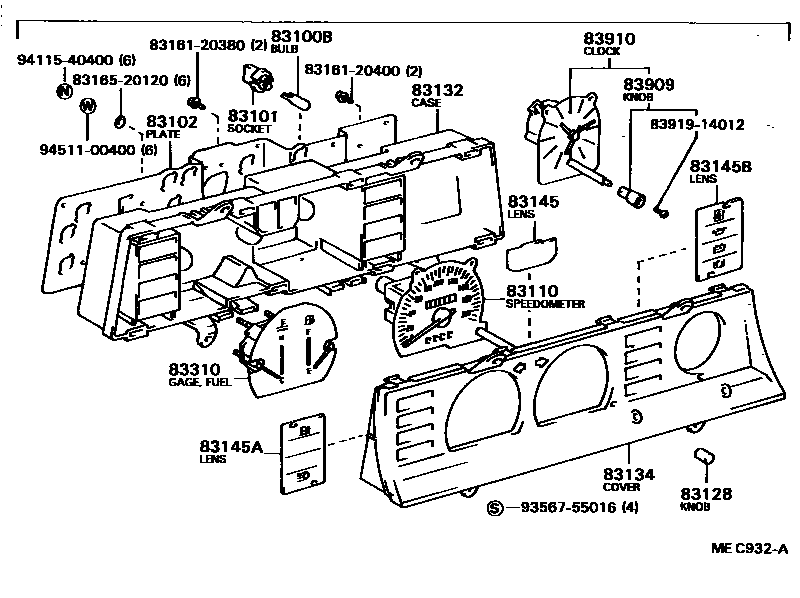

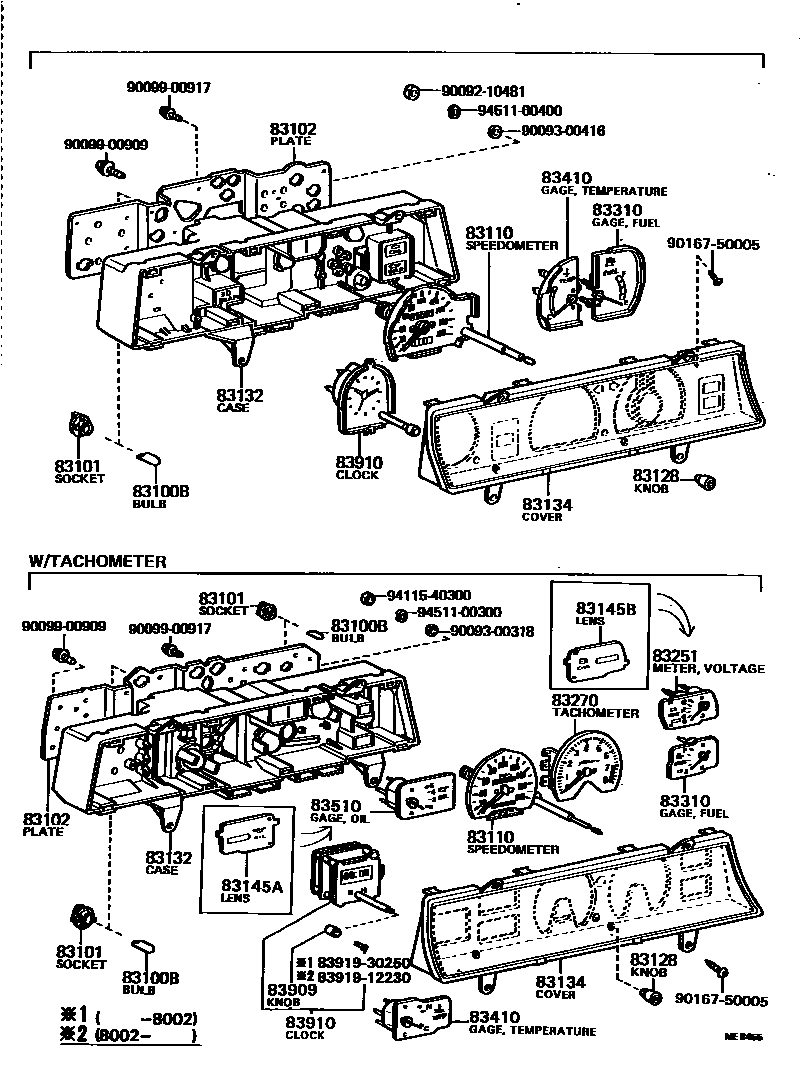

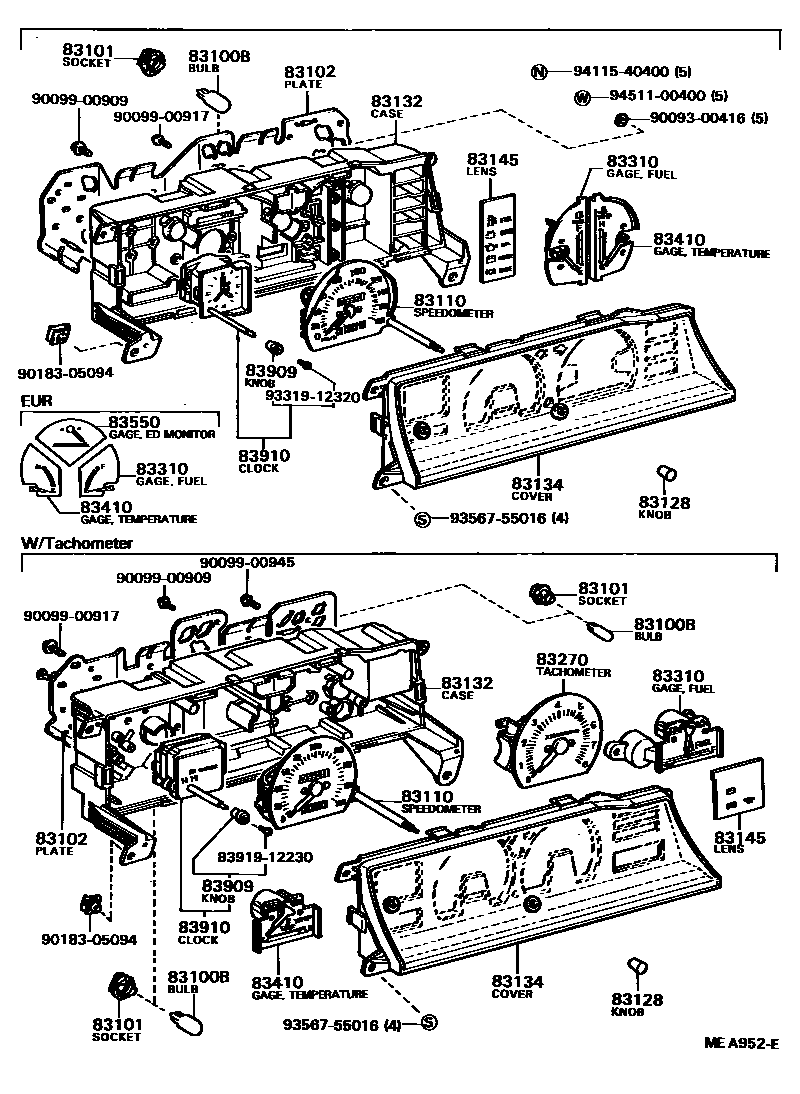

Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 7 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-12560 · 83247-12570 · 83247-12580 · 83247-12590 · 83247-12600 · 83247-12610 · 83247-12611 · 83247-12620 · 83247-12621 · 83247-12630 · 83247-12640 · 83247-12650 · 83247-12660 · 83247-12670 · 83247-12680 · 83247-12690 · 83247-12790 · 83247-12830 · 83247-12850 · 83247-1A010 · 83247-1A090 · 83247-1A110 · 83247-1A130 · 83247-1A170 · 83247-1A250 · 83247-1A290 · 83247-1A310 · 83247-1A350 · 83247-1A360 · 83247-1A370 · 83247-1A380 · 83247-1A410 · 83247-1A420 · 83247-1E590 |
| 83110 | Speedometer assembly | 83110-12680 · 83110-12681 · 83110-12720 · 83110-12730 · 83110-12731 · 83110-12740 · 83110-12750 · 83110-12751 · 83110-12752 · 83110-12760 · 83110-12770 · 83110-12771 · 83110-12772 · 83110-12780 · 83110-12801 · 83110-12802 · 83110-12811 · 83110-12812 · 83110-12821 · 83110-12831 · 83110-12832 · 83110-12851 · 83110-12852 · 83110-12861 · 83110-12862 · 83110-12871 · 83110-12881 · 83110-1A031 · 83110-1A032 · 83110-1A040 · 83110-1A041 · 83110-1A051 · 83110-1A060 · 83110-1A061 · 83110-1A090 · 83110-1A100 · 83110-1A110 · 83110-1A150 · 83110-1A160 · 83110-1A610 |
| 83128 | trip odometer handle | 83128-10260 · 83128-12650 · 83128-12670 |
| 83132 | Instrument cluster housing | 83132-12030 · 83132-12040 · 83132-12051 · 83132-12060 · 83132-12070 · 83132-12080 · 83132-12090 · 83132-12100 · 83132-12140 · 83132-12190 · 83132-12210 · 83132-12230 · 83132-12250 · 83132-12310 · 83132-12330 · 83132-12370 · 83132-12390 · 83132-12410 · 83132-12450 · 83132-1A020 · 83132-1A040 |
| 83134 | Combination instrument cover No. 1 | 83133-12010 · 83133-12020 · 83133-12031 · 83133-12041 · 83133-12050 · 83133-12060 · 83133-12081 · 83133-12140 · 83133-12150 · 83133-12160 · 83133-12170 · 83133-12180 · 83133-12190 · 83133-12210 · 83133-12350 · 83133-12370 · 83133-12390 · 83133-12410 · 83133-12450 · 83133-12470 · 83133-12490 · 83133-12510 · 83133-12530 · 83133-12550 · 83134-1A100 · 83134-1A120 · 83134-1A140 · 83134-1A160 |
| 83145 | Instrument No. 1 lampshade | 83145-12031 · 83145-12041 · 83145-12090 · 83145-12100 · 83145-12250 · 83145-12270 · 83145-12290 · 83145-12310 · 83145-12330 · 83145-12350 · 83145-12370 · 83145-12470 · 83145-12490 · 83145-12510 · 83145-12530 · 83145-12550 · 83145-1A020 |
| 83145A | Instrument No. 2 lampshade | 83145-12110 · 83145-1A080 |
| 83145B | Instrument No. 3 lampshade | 83145-12120 · 83145-1A120 |
| 83251 | voltmeter | 83251-12040 · 83251-12050 |
| 83270 | Engine tachometer assembly | 83242-12251 · 83242-12270 · 83242-12281 · 83242-12290 · 83242-12310 · 83242-12320 · 83242-12330 · 83242-12340 · 83242-12350 · 83242-12360 · 83242-12370 · 83242-12390 · 83242-12430 · 83242-12450 · 83242-12470 · 83242-12510 · 83242-12530 · 83242-12550 · 83242-12570 |
| 83310 | Fuel gauge assembly | 83243-12120 · 83243-12130 · 83243-12150 · 83243-12160 · 83243-12170 · 83243-12180 · 83243-12190 · 83243-12250 · 83243-12290 · 83243-12310 · 83243-12350 · 83243-12370 · 83243-12410 · 83243-12430 · 83243-12470 · 83243-1A040 · 83243-1A060 · 83243-1A080 · 83244-12630 |
| 83410 | Water temperature meter assembly | 83244-12201 · 83244-12211 · 83244-12221 · 83244-12231 · 83244-12241 · 83244-12250 · 83244-12260 · 83244-12270 · 83244-12280 · 83244-12330 · 83244-12350 · 83244-12370 · 83244-12410 · 83244-12430 · 83244-12450 · 83244-12490 · 83244-12510 · 83244-12550 · 83244-12570 · 83244-12590 |
| 83510 | Oil pressure gauge assembly | 83246-12101 · 83246-12110 · 83246-12120 · 83246-12130 |

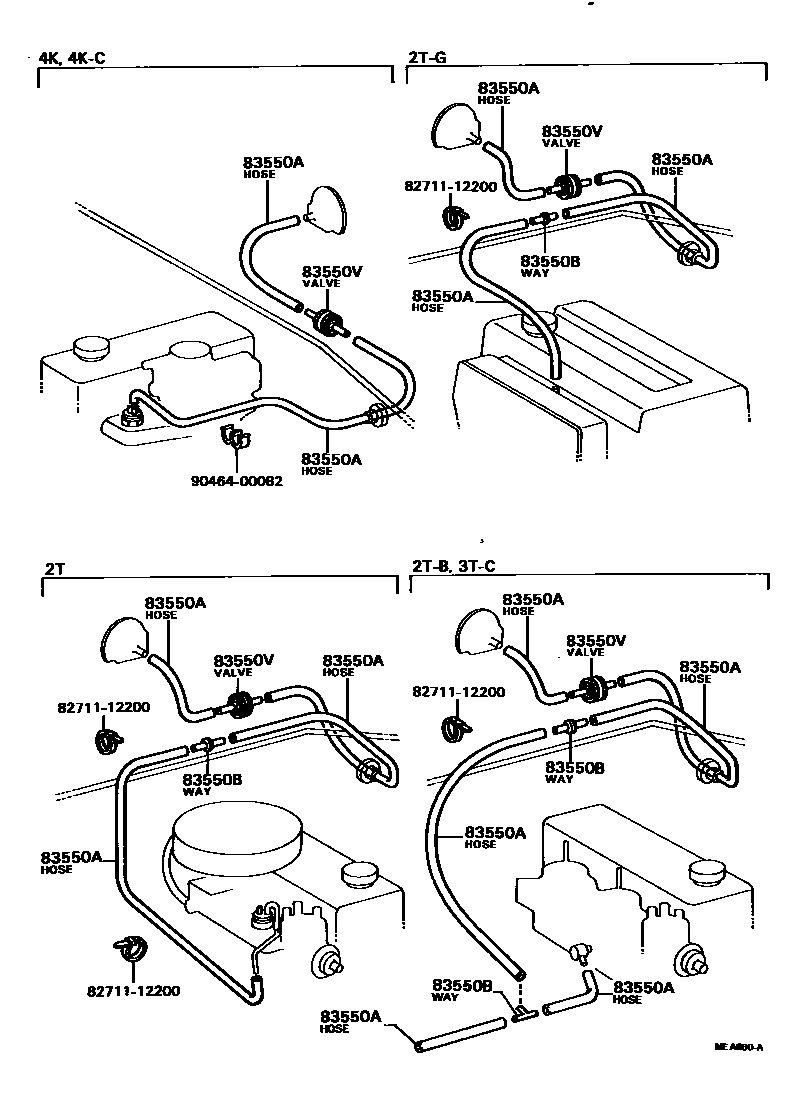

| 83550 | ED monitor assembly | 83551-12030 |
| 83550A | ED monitor hose | 90445-08194 · 90445-08198 |
| 83550B | ED monitor connector or tube | 90412-04029 · 90413-04001 |
| 83550V | vacuum transfer valve | 90925-01028 |

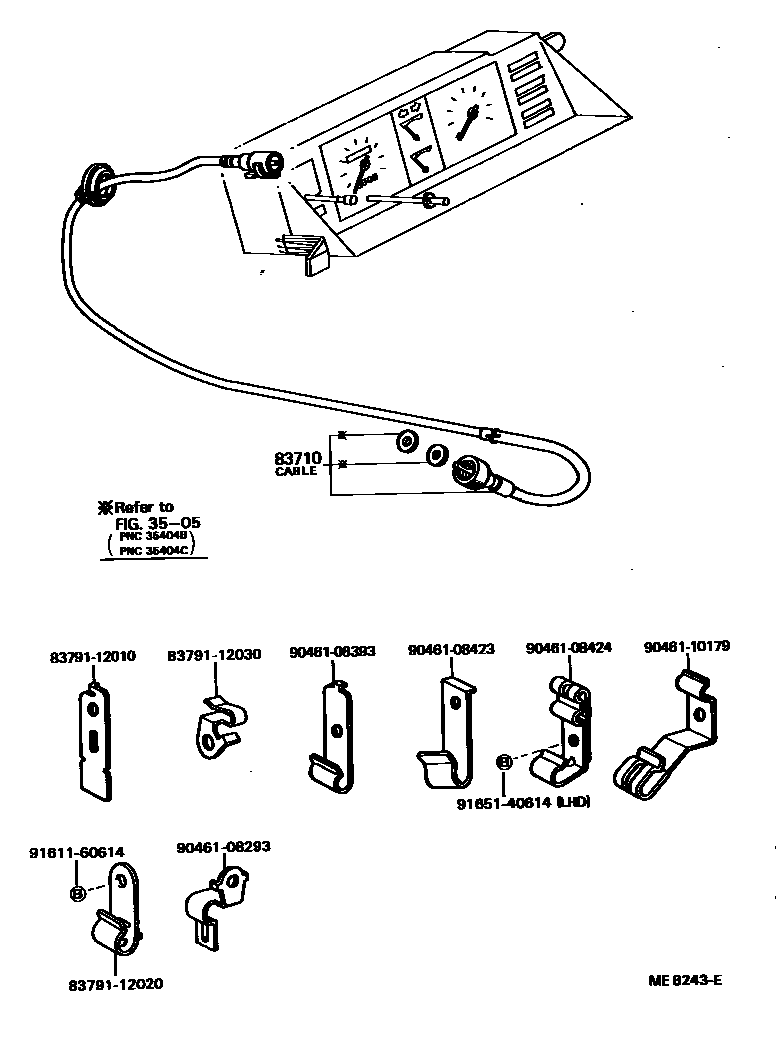

| 83710 | No. 1 speedometer transmission cable assembly | 83710-12190 · 83710-12200 · 83710-13080 · 83710-19485 · 83710-19486 · 83710-19495 · 83710-19496 · 83710-19505 · 83710-19506 · 83710-19515 · 83710-19516 |
| 83909 | clock button | 83909-12230 · 83909-12320 · 83909-14012 · 83909-22180 · 83909-30250 |
| 83910 | clock assembly | 83910-12210 · 83910-12211 · 83910-12220 · 83910-12221 · 83910-12230 · 83910-12240 · 83910-12250 · 83910-12260 · 83910-12270 · 83910-12280 · 83910-12290 · 83910-12300 |
