Toyota COROLLA 后组合灯 — Figure 8111

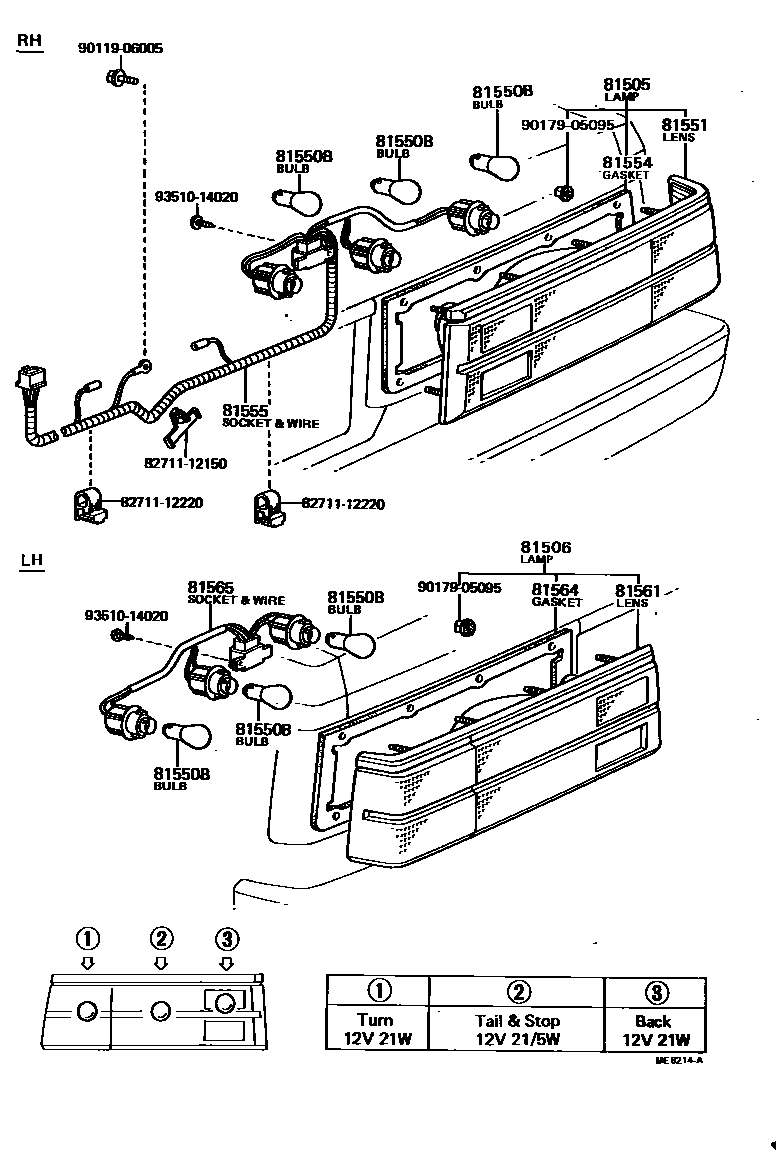

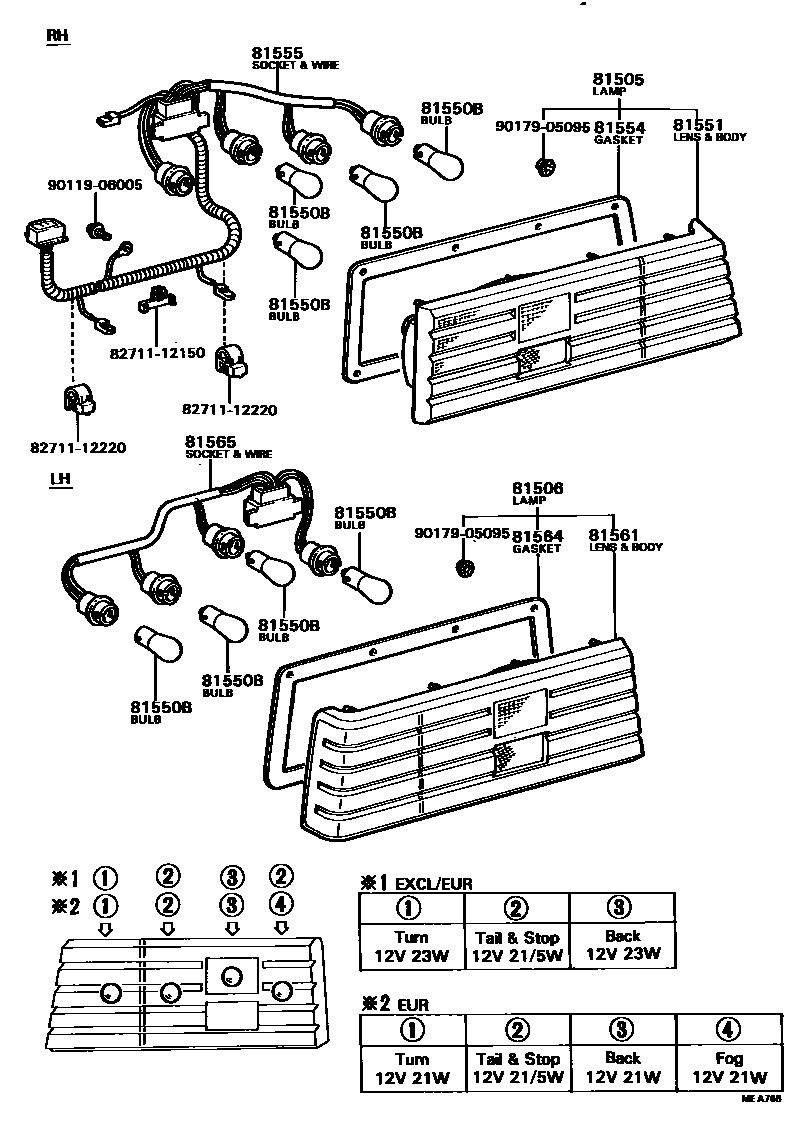

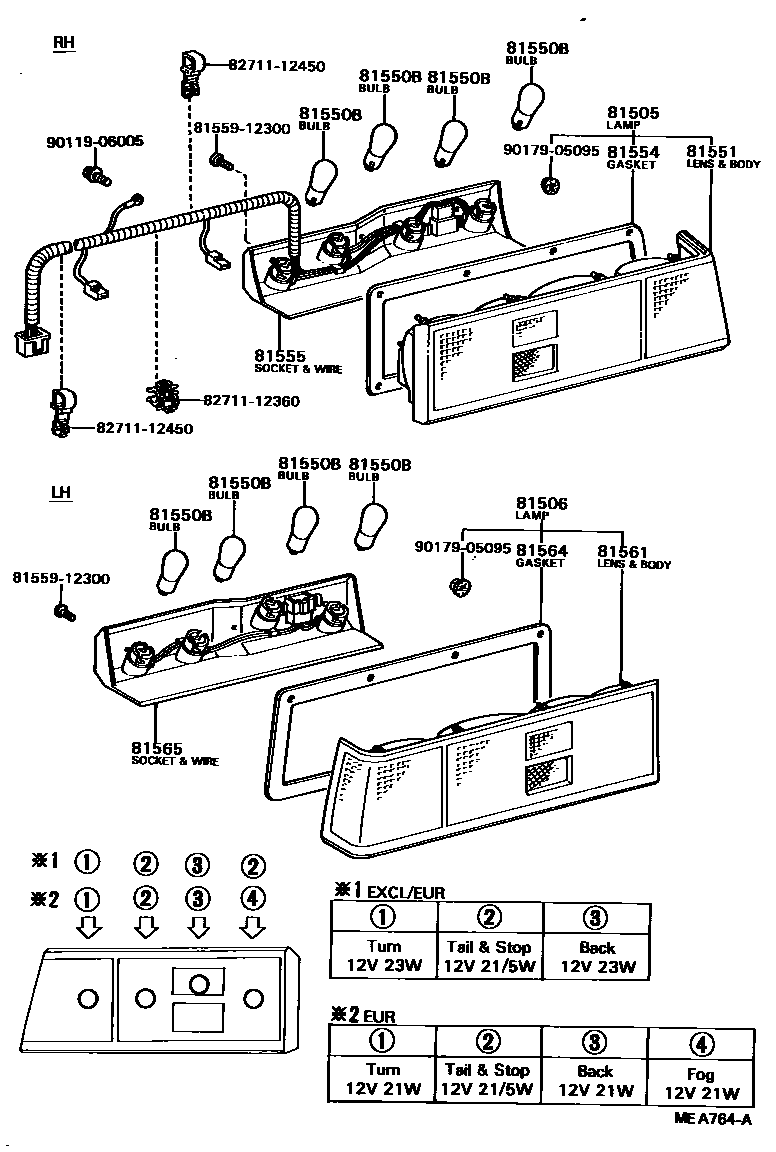

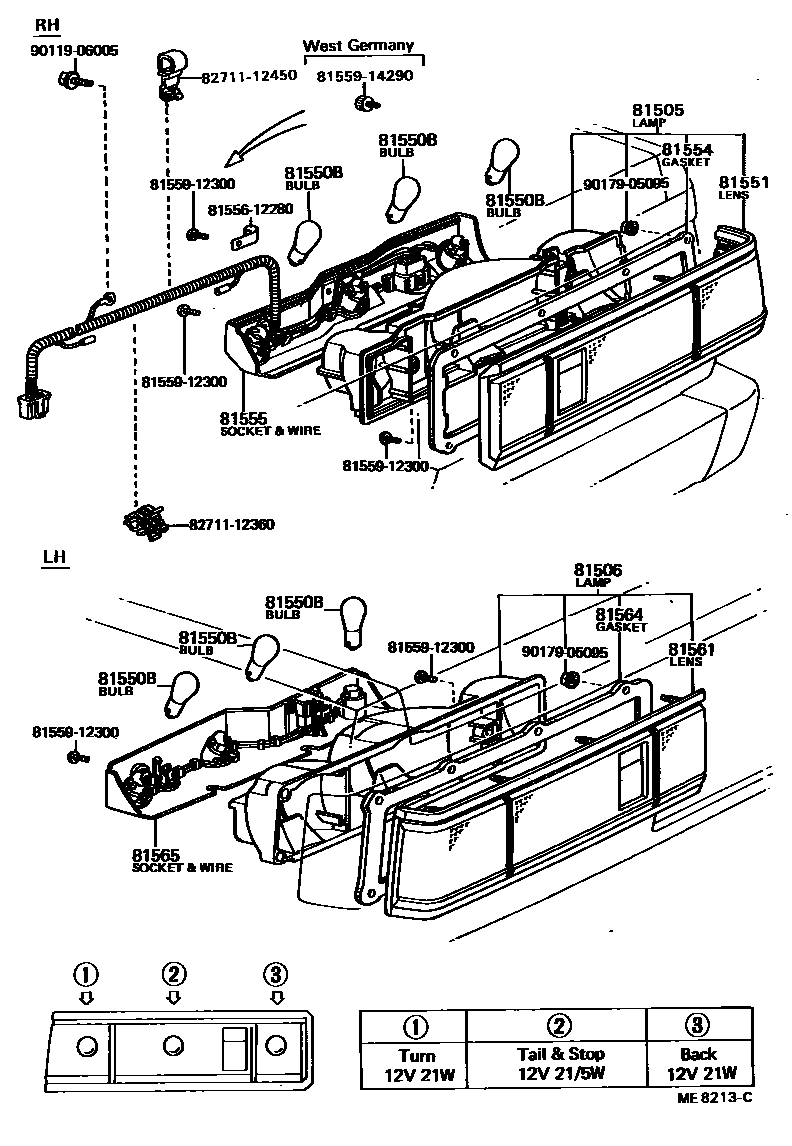

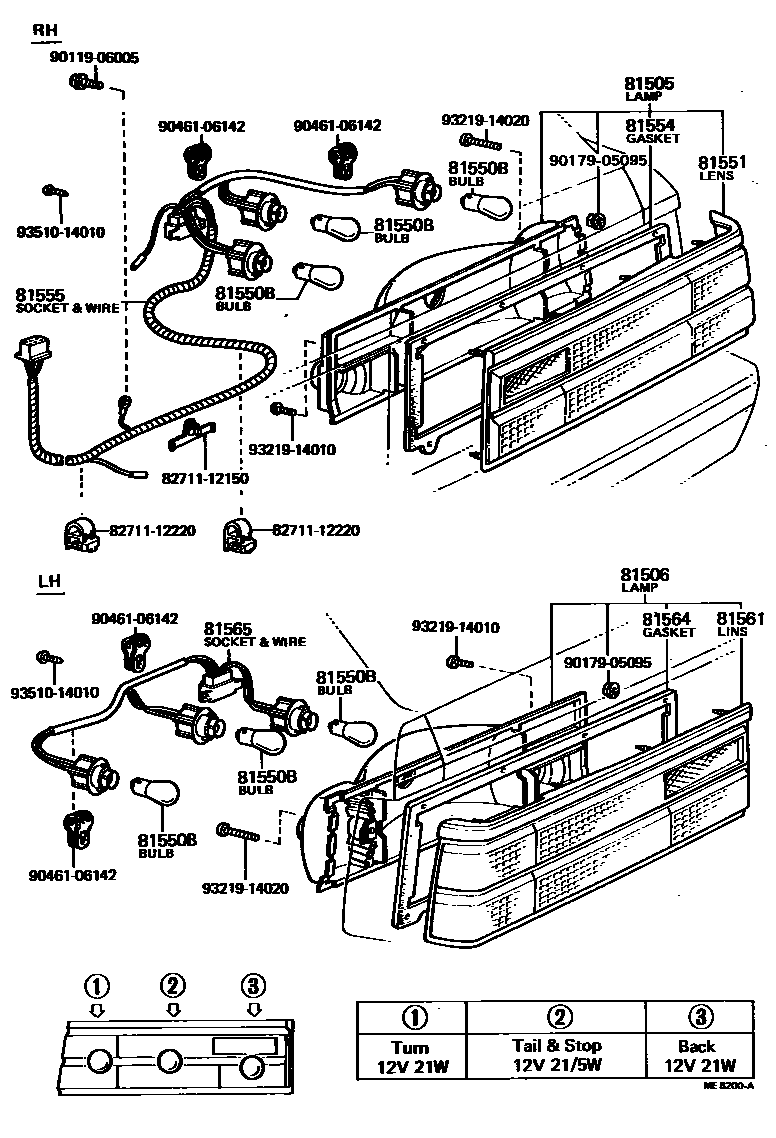

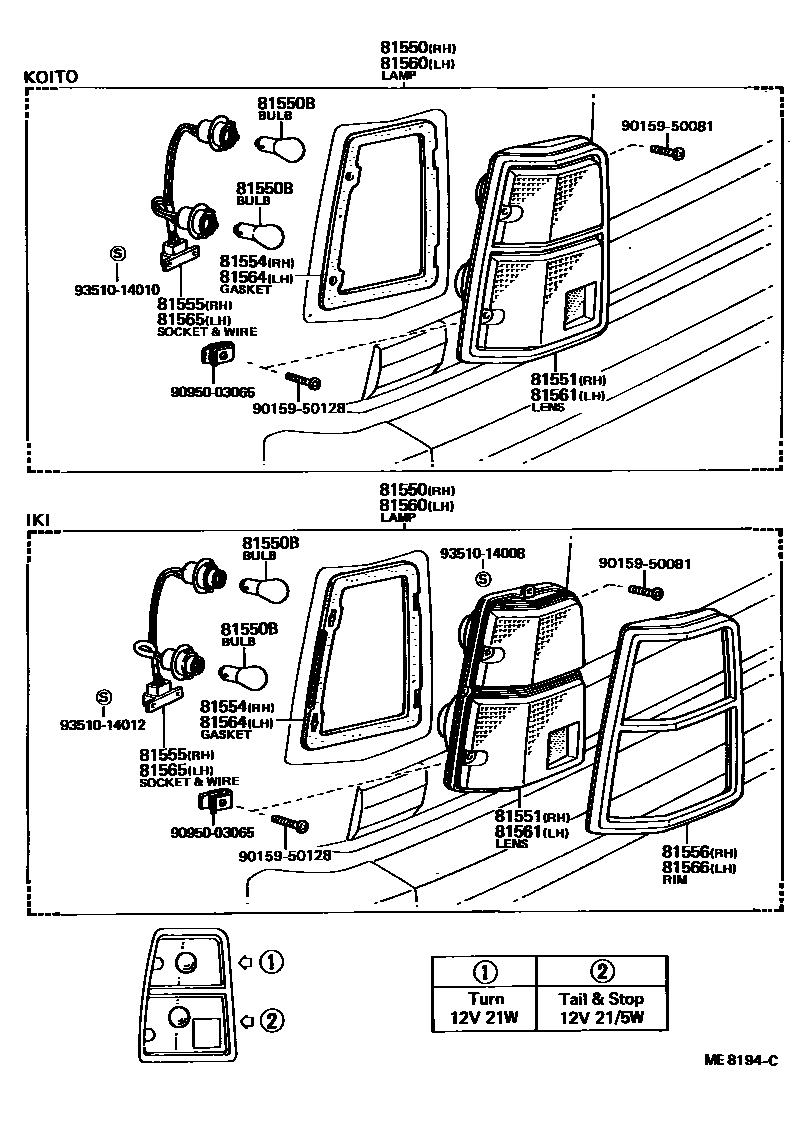

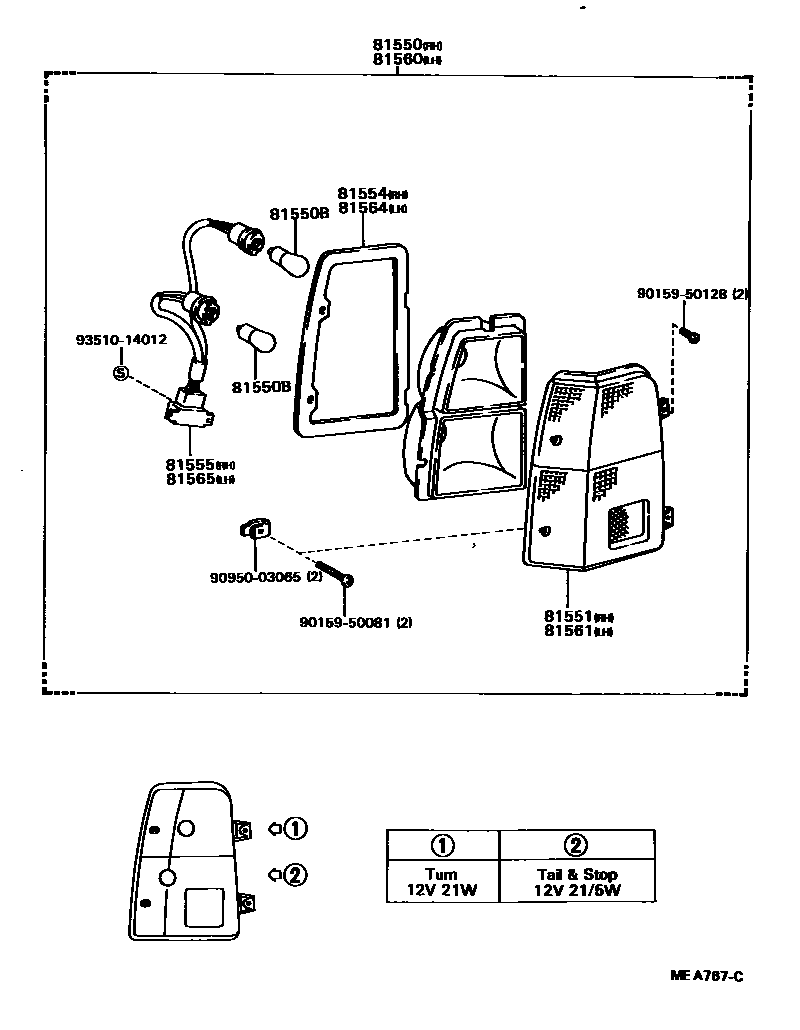

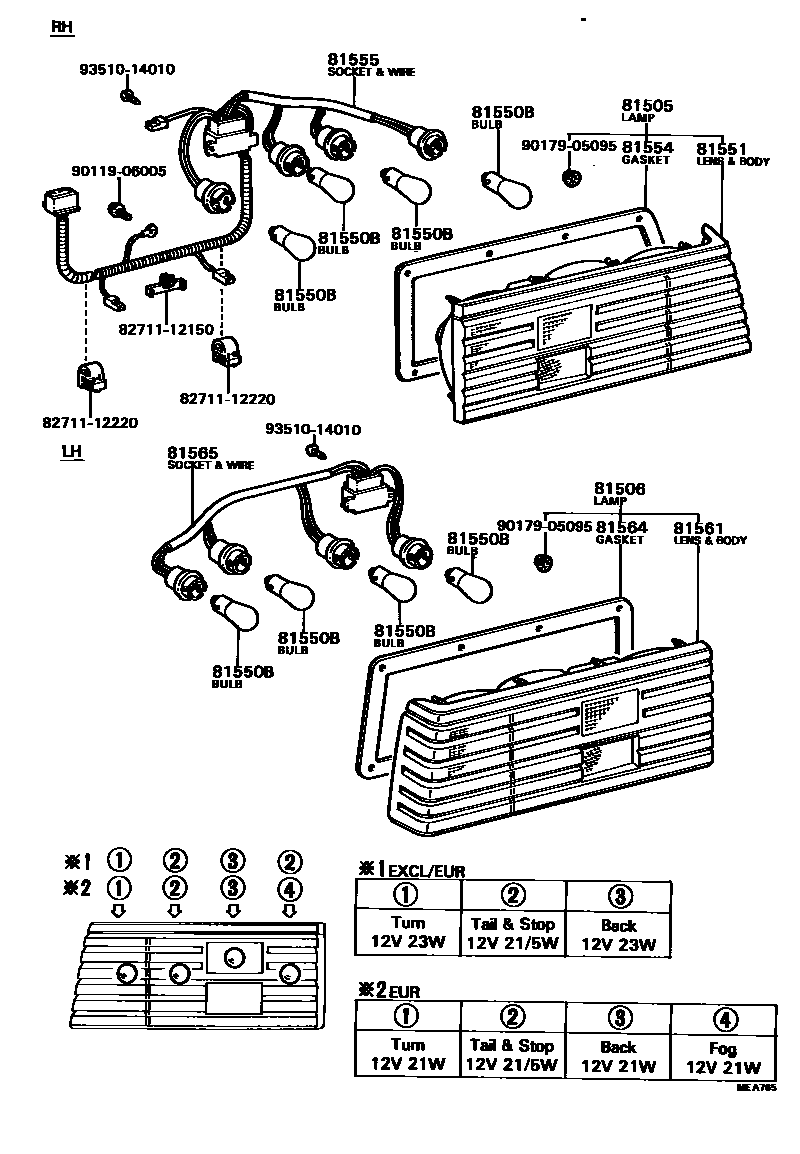

Toyota COROLLA EPC diagram 8111, 后组合灯, with 8 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81505 | Right rear combination lamp sub-assembly | 81505-19236 · 81505-19415 · 81505-19416 · 81505-19425 · 81505-19455 · 81505-19465 · 81505-19485 · 81505-19545 · 81505-19555 · 81505-19575 · 81505-19635 |
| 81506 | Left rear combination lamp sub-assembly | 81506-19106 · 81506-19285 · 81506-19286 · 81506-19295 · 81506-19325 · 81506-19335 · 81506-19355 · 81506-19405 · 81506-19415 · 81506-19435 · 81506-19495 |
| 81550 | Right rear combination light assembly | 81550-80056 · 81550-80057 · 81550-80121 · 81550-80122 |
| 81550B | Bulb (for rear combination lights) | 99132-11210 · 99132-11230 · 99132-21210 |
| 81551 | Right rear combination lamp shade | 81551-12511 · 81551-12680 · 81551-12690 · 81551-12750 · 81551-12760 · 81551-12761 · 81551-12790 · 81551-13160 · 81551-13161 · 81551-13201 · 81551-13260 · 81551-1A030 · 81551-1A050 · 81551-1A070 · 81551-1A090 |
| 81554 | Right rear combination lamp body gasket | 81554-12510 · 81554-12511 · 81554-12520 · 81554-12640 · 81554-12710 · 81554-13160 · 81554-13201 · 81554-13210 · 81554-13220 · 81554-1A030 · 81554-1A070 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-12512 · 81555-12680 · 81555-12750 · 81555-12760 · 81555-12761 · 81555-12790 · 81555-12840 · 81555-12841 · 81555-12850 · 81555-12851 · 81555-13250 · 81555-13251 · 81555-13260 · 81555-1A030 · 81555-1A050 · 81555-1A070 · 81555-1A090 |
| 81556 | Right rear combination light frame | 81556-13200 |
| 81560 | Left rear combination light assembly | 81560-80058 · 81560-80059 · 81560-80125 · 81560-80126 |
| 81561 | Left rear combination lamp shade | 81561-12511 · 81561-12680 · 81561-12690 · 81561-12750 · 81561-12760 · 81561-12761 · 81561-12790 · 81561-13160 · 81561-13161 · 81561-13201 · 81561-13260 · 81561-1A030 · 81561-1A050 · 81561-1A070 · 81561-1A090 |
| 81564 | Left rear combination lamp body gasket | 81554-12510 · 81554-12511 · 81554-12710 · 81554-13160 · 81554-13210 · 81554-1A070 · 81564-12520 · 81564-12640 · 81564-13201 · 81564-13220 · 81564-1A030 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-13250 · 81555-13251 · 81555-13260 · 81565-12511 · 81565-12680 · 81565-12750 · 81565-12760 · 81565-12761 · 81565-12790 · 81565-1A030 · 81565-1A050 · 81565-1A070 · 81565-1A090 |
| 81566 | Left rear combination light frame | 81566-13200 |
