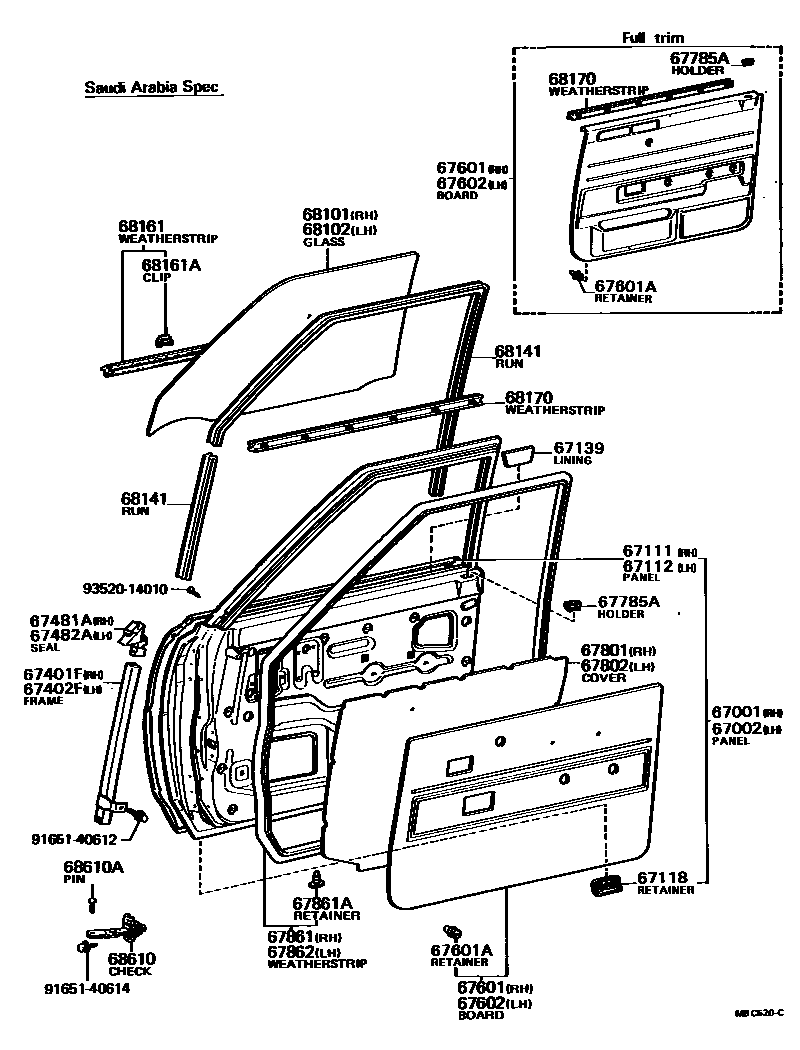

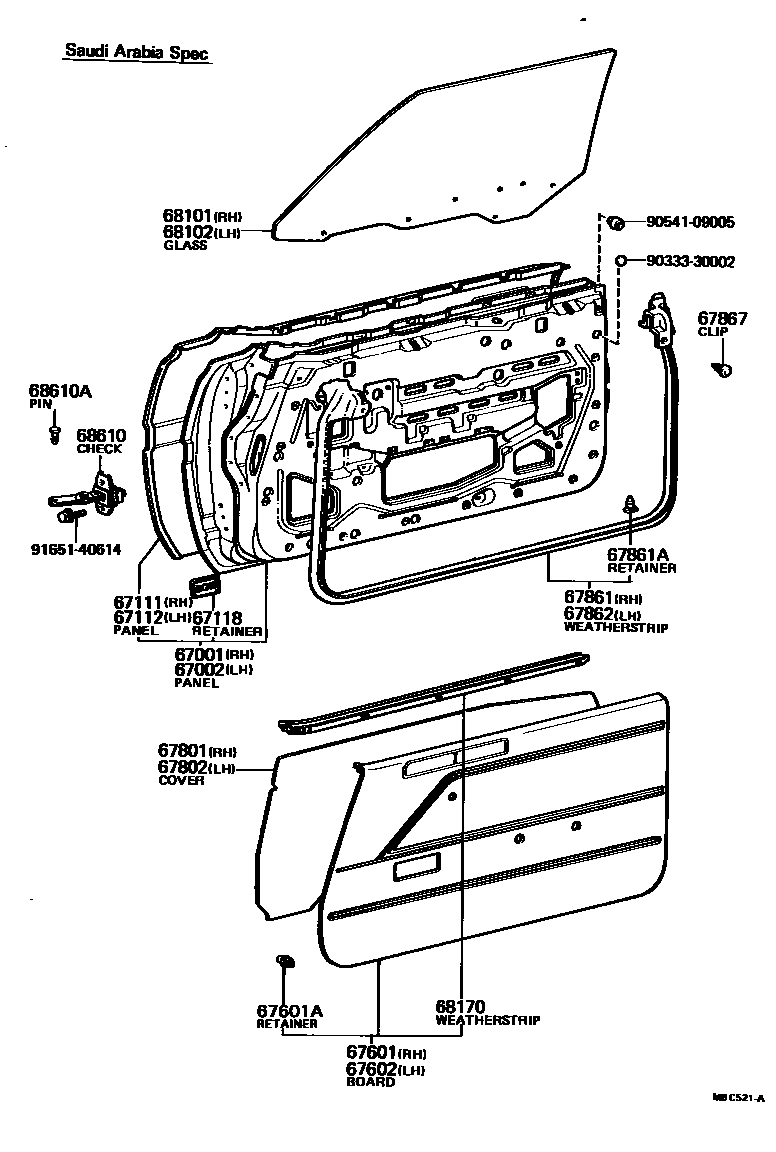

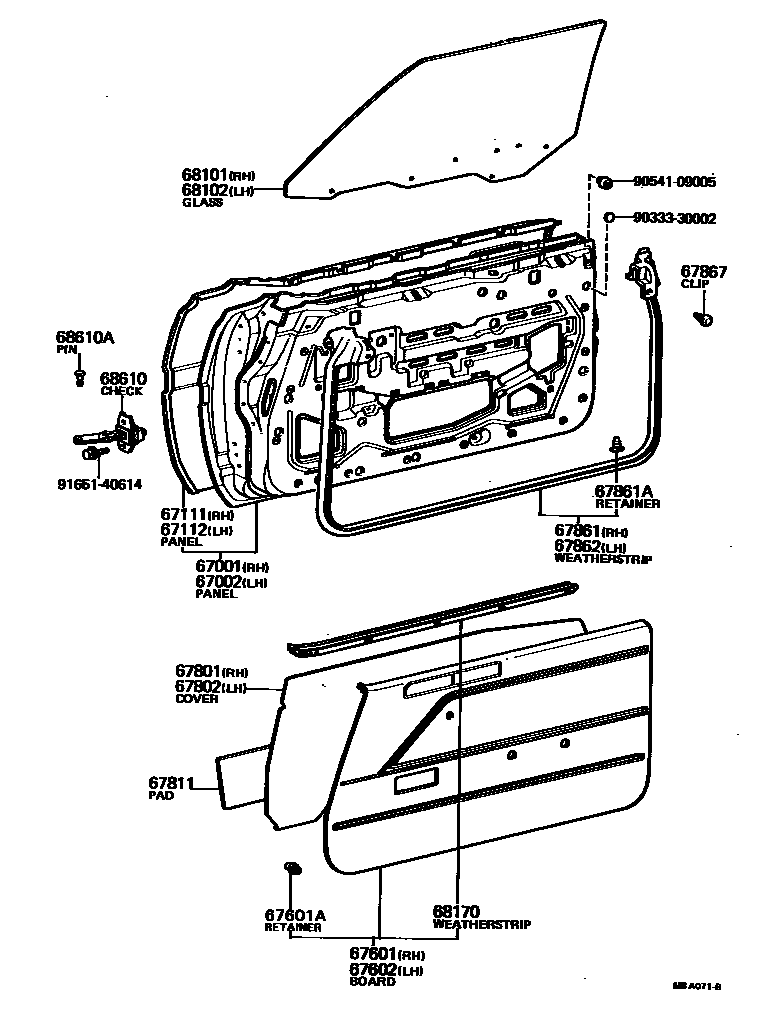

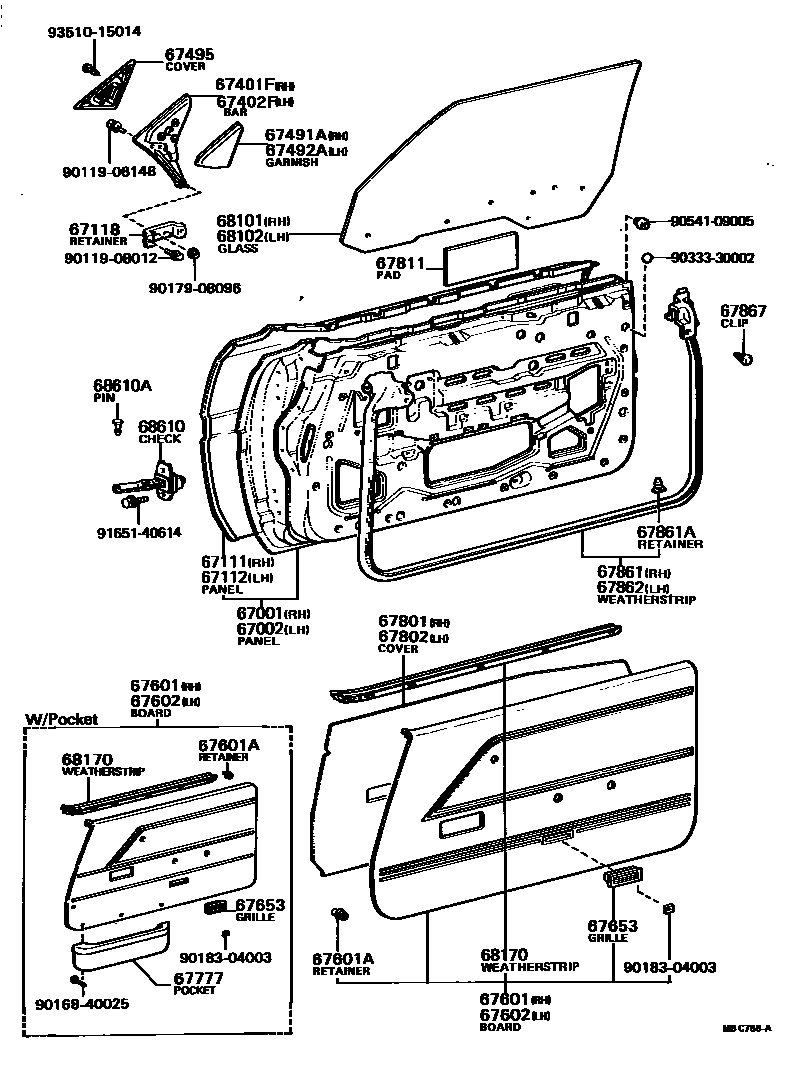

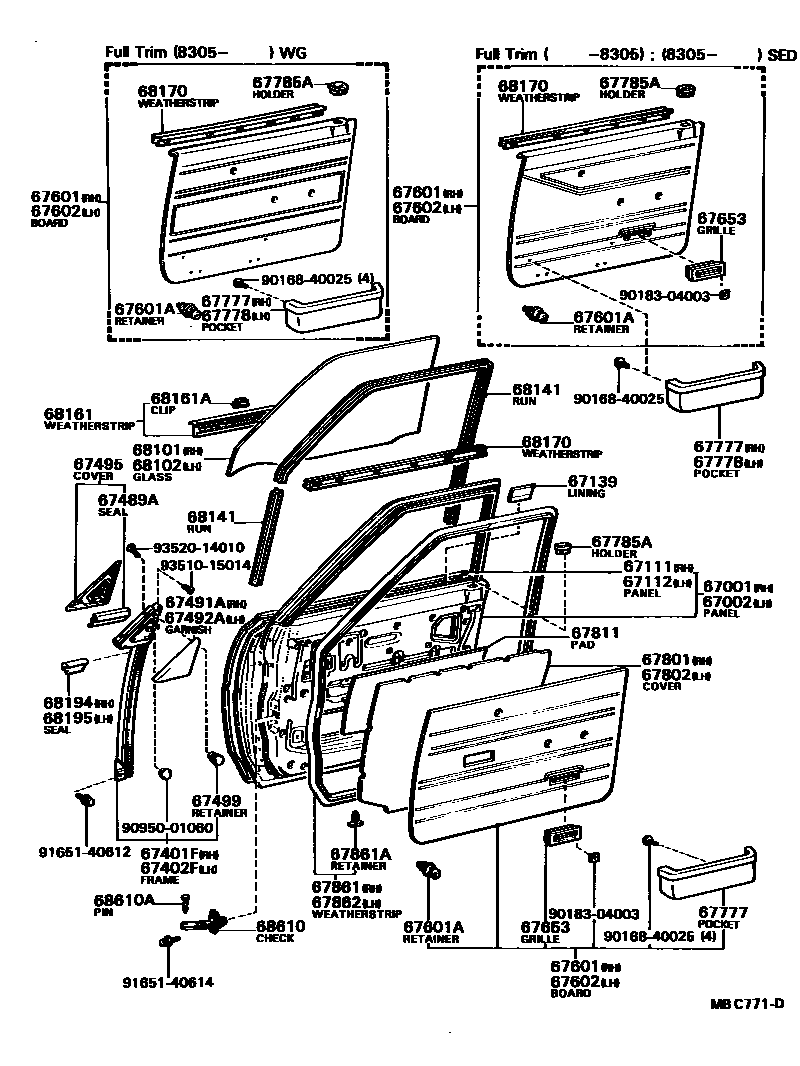

Toyota COROLLA 前门板和前门玻璃 — Figure 6701
Toyota COROLLA EPC diagram 6701, 前门板和前门玻璃, with 6 images and 34 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 67001 | Right front door panel sub-assembly | 67001-12400 · 67001-12410 · 67001-12420 · 67001-12450 · 67001-12470 · 67001-12480 · 67001-12491 · 67001-12500 · 67001-12502 · 67001-12510 · 67001-12530 · 67001-12531 · 67001-12630 · 67001-12650 |
| 67002 | Left front door panel sub-assembly | 67002-12430 · 67002-12440 · 67002-12450 · 67002-12470 · 67002-12480 · 67002-12481 · 67002-12490 · 67002-12501 · 67002-12510 · 67002-12520 · 67002-12522 · 67002-12530 · 67002-12531 · 67002-12600 · 67002-12630 |
| 67111 | Outer right front door panel | 67111-12240 · 67111-12250 · 67111-12260 · 67111-12280 · 67111-12310 · 67111-12330 · 67111-12340 |
| 67112 | Outer left front door panel | 67112-12230 · 67112-12240 · 67112-12250 · 67112-12261 · 67112-12281 · 67112-12301 · 67112-12902 · 67112-12903 |
| 67118 | Exterior rearview mirror fixing parts | 67118-12040 · 87919-12020 |
| 67139 | Door outer panel reinforcement lining | 67139-12010 · 67139-12020 |
| 67401F | Right front door front lower door frame sub-assembly | 67401-12110 · 67401-12140 · 67401-12150 · 67401-12160 |
| 67402F | Left front door front lower door frame sub-assembly | 67402-12110 · 67402-12130 · 67402-12140 · 67402-12150 · 67402-12210 · 67402-12220 · 67402-12230 |
| 67481A | Right front door front lower door frame seal | 67481-12070 · 67481-12080 |
| 67482A | Left front door front lower door frame seal | 67482-12070 · 67482-12080 |
| 67489A | Front door lower door frame seal | 67489-12010 |
| 67491A | Right front door lower door frame bracket decorative strip | 67491-12010 · 67491-12020 · 67491-12030 · 67491-12040 · 67491-12050 · 67491-12060 |
| 67492A | Left front door lower door frame bracket decorative strip | 67492-12010 · 67492-12020 · 67492-12030 · 67492-12040 · 67492-12050 · 67492-12060 |
| 67495 | Front door lower door frame upper cover | 67495-12010 · 67495-12020 · 67495-12030 · 67496-12010 · 67496-12020 · 67496-12030 |
| 67499 | Front door lower door frame bracket trim strip fixing | 67499-30010 |
| 67601A | Fixings (for front door trim) | 67771-12010 |
| 67785A | Door lock button collar fastener (for front doors) | 69751-20040 |
| 67801 | Right front door No. 1 hole cover sub-assembly | 67831-12140 · 67831-12150 · 67831-12160 · 67831-12161 · 67831-12170 · 67831-12171 · 67831-12200 · 67831-12220 · 67831-12230 · 67831-13010 · 67831-13020 |
| 67802 | Left front door No. 1 hole cover sub-assembly | 67831-12140 · 67831-12150 · 67831-12160 · 67831-12170 · 67831-12200 · 67831-13010 · 67831-13020 · 67832-12040 · 67832-12050 · 67832-12070 · 67832-12090 · 67832-12110 |
| 67811 | Front door silencer pad | 67811-12040 · 67811-12070 |
| 67861 | Right front door seal | 67861-12340 · 67861-12360 · 67861-12370 · 67861-12550 |
| 67861A | Fixing piece (for front door sealing strip) | 67868-30040 |
| 67862 | Left front door seal | 67862-12340 · 67862-12360 · 67862-12370 · 67862-12530 |
| 67867 | Car door seal strip clip | 67869-30020 |
| 68101 | Right front door glass sub-assembly | 68111-12280 · 68111-12290 · 68111-12300 · 68111-12310 · 68111-12321 · 68111-12331 · 68111-12332 · 68111-12341 · 68111-12342 · 68111-12350 · 68111-12360 · 68111-12370 · 68111-12380 · 68111-12391 · 68111-12411 · 68111-1A180 · 68111-1A190 |
| 68102 | Left front door glass sub-assembly | 68112-12280 · 68112-12290 · 68112-12300 · 68112-12310 · 68112-12321 · 68112-12331 · 68112-12332 · 68112-12341 · 68112-12342 · 68112-12350 · 68112-12360 · 68112-12370 · 68112-12380 · 68112-12391 · 68112-12411 · 68112-1A180 · 68112-1A190 |
| 68141 | Front door glass lift chute | 68141-12100 · 68141-12110 · 68141-12111 · 68141-12120 · 68141-12130 · 68141-12140 · 68141-12150 · 68141-13040 · 68141-13060 · 68141-13100 · 68143-12010 · 68143-13010 |
| 68161 | Front door glass outer seal strip | 68160-12090 · 68160-12100 · 68160-12110 · 68160-12111 · 68160-12120 · 68160-12121 · 68210-12050 · 68210-12060 · 68210-12070 · 68210-12071 · 68210-12080 · 68210-12081 |
| 68161A | Catch (for front door glass outer sealing strip) | 68211-10030 · 68211-12080 |
| 68170 | Front door glass inner sealing strip assembly | 68170-12120 · 68170-12130 · 68170-12140 · 68170-12150 · 68170-12160 · 68170-12170 · 68170-12180 · 68170-12190 · 68170-12200 · 68170-12210 · 68220-12080 · 68220-12090 · 68220-12100 · 68220-12110 · 68220-12120 · 68220-12130 · 68220-12140 · 68220-12150 |
| 68194 | Right front door beltline seal | 68192-12010 |
| 68195 | Left front door beltline seal | 68192-12010 |
| 68610 | Front door opening limiter assembly | 68610-12010 · 68610-12020 |
| 68610A | Pin (for front door opening limiter) | 68617-12010 · 68617-22010 · 68617-90A00 |
