Toyota COROLLA 制动配管和卡箍 — Figure 4708

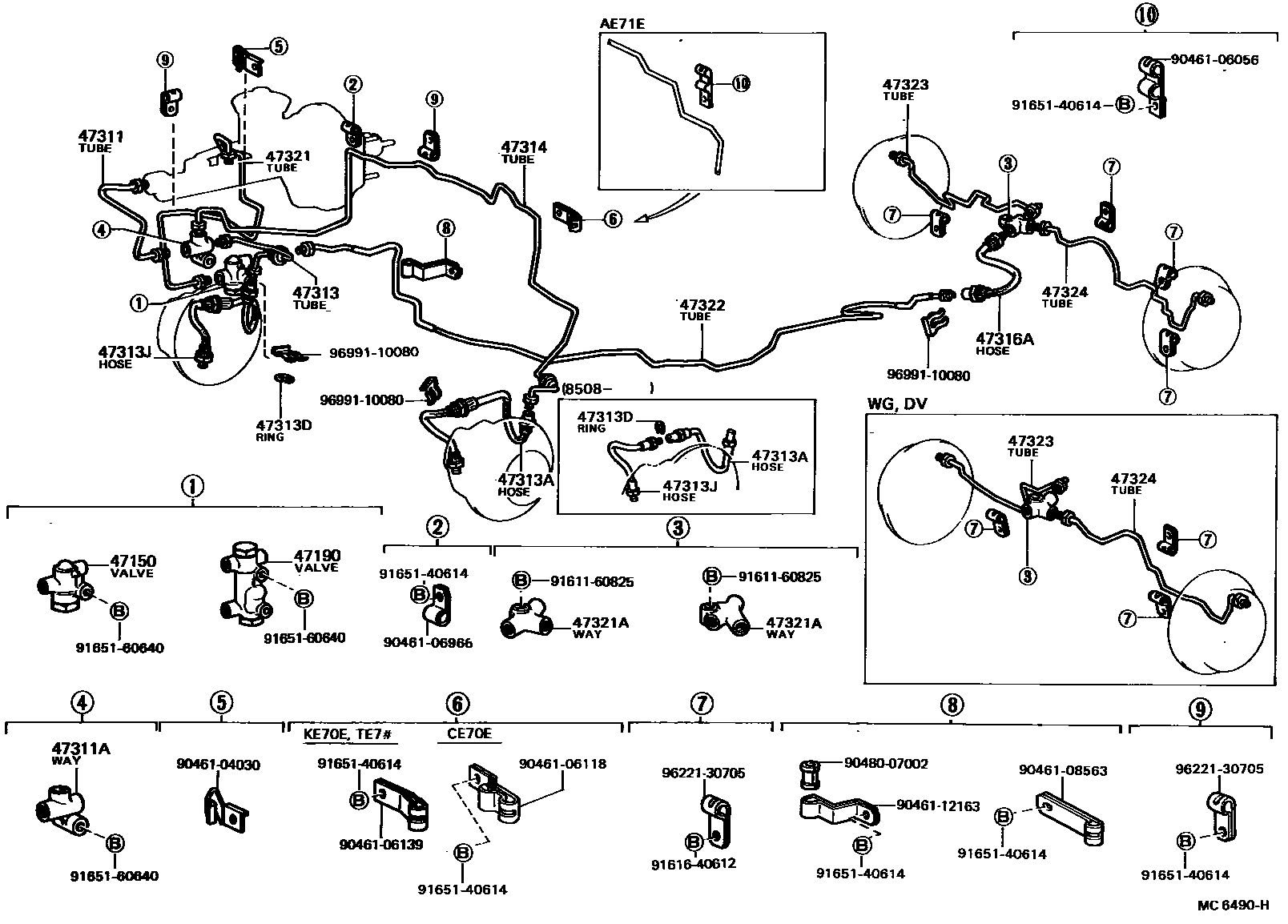

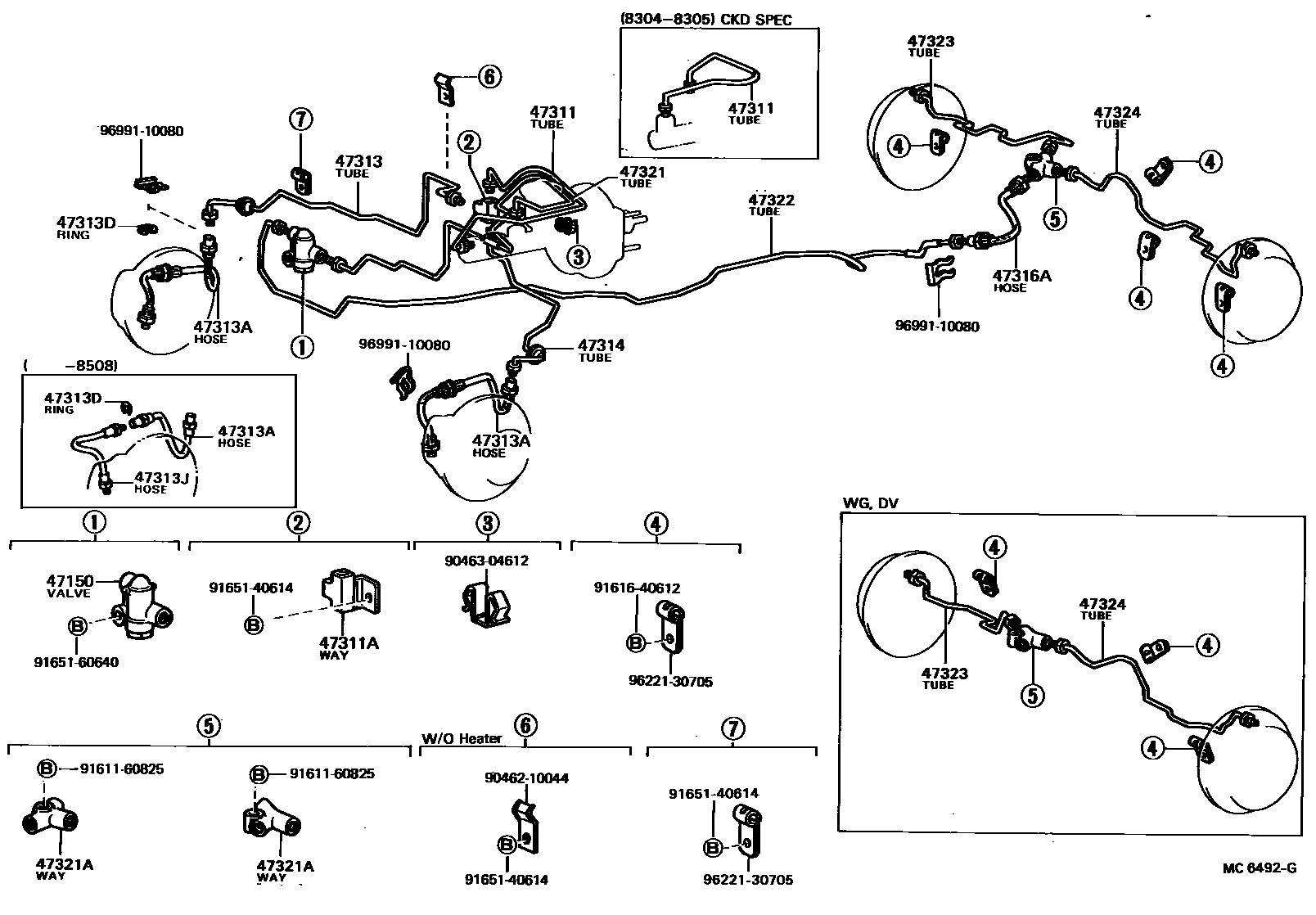

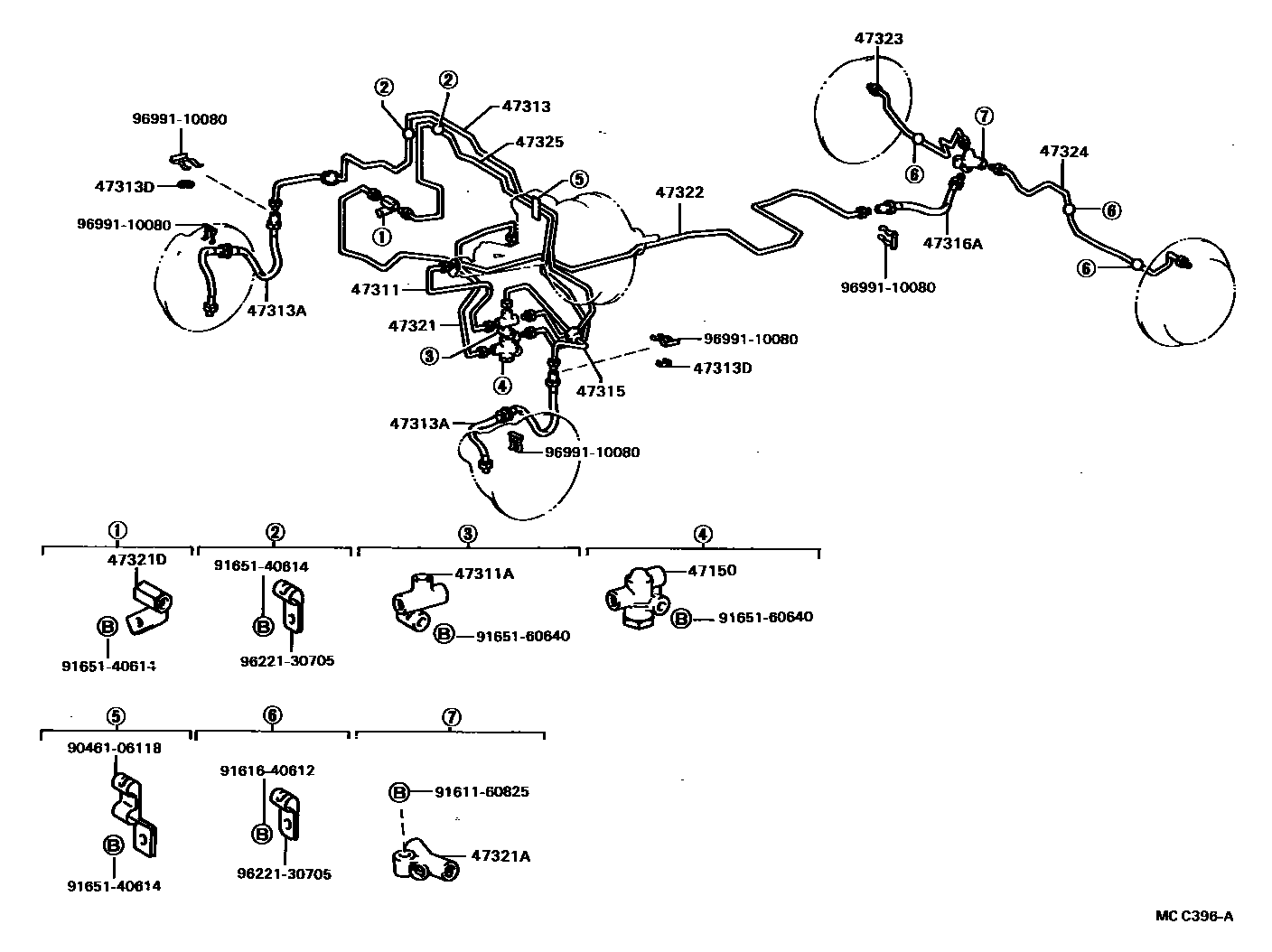

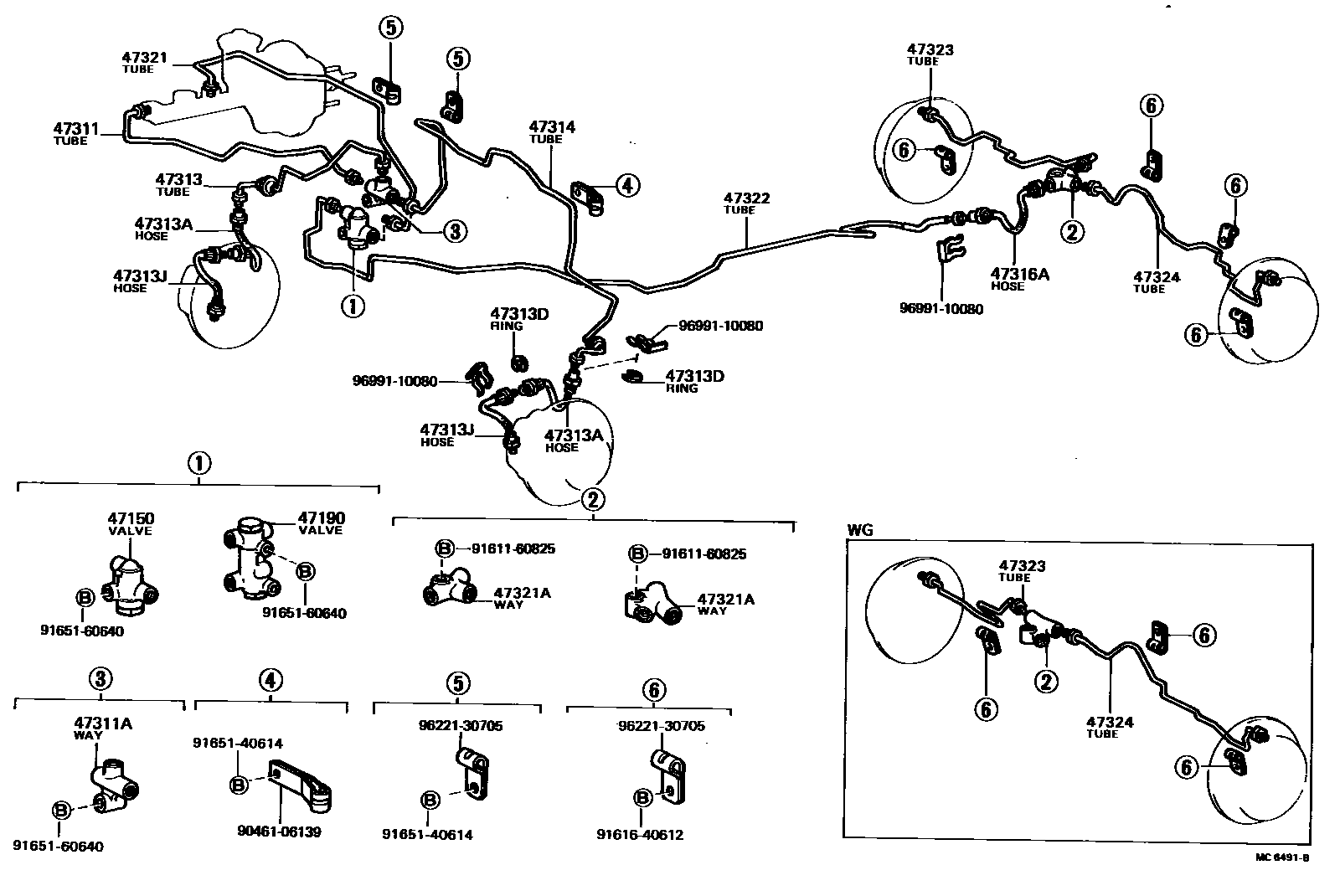

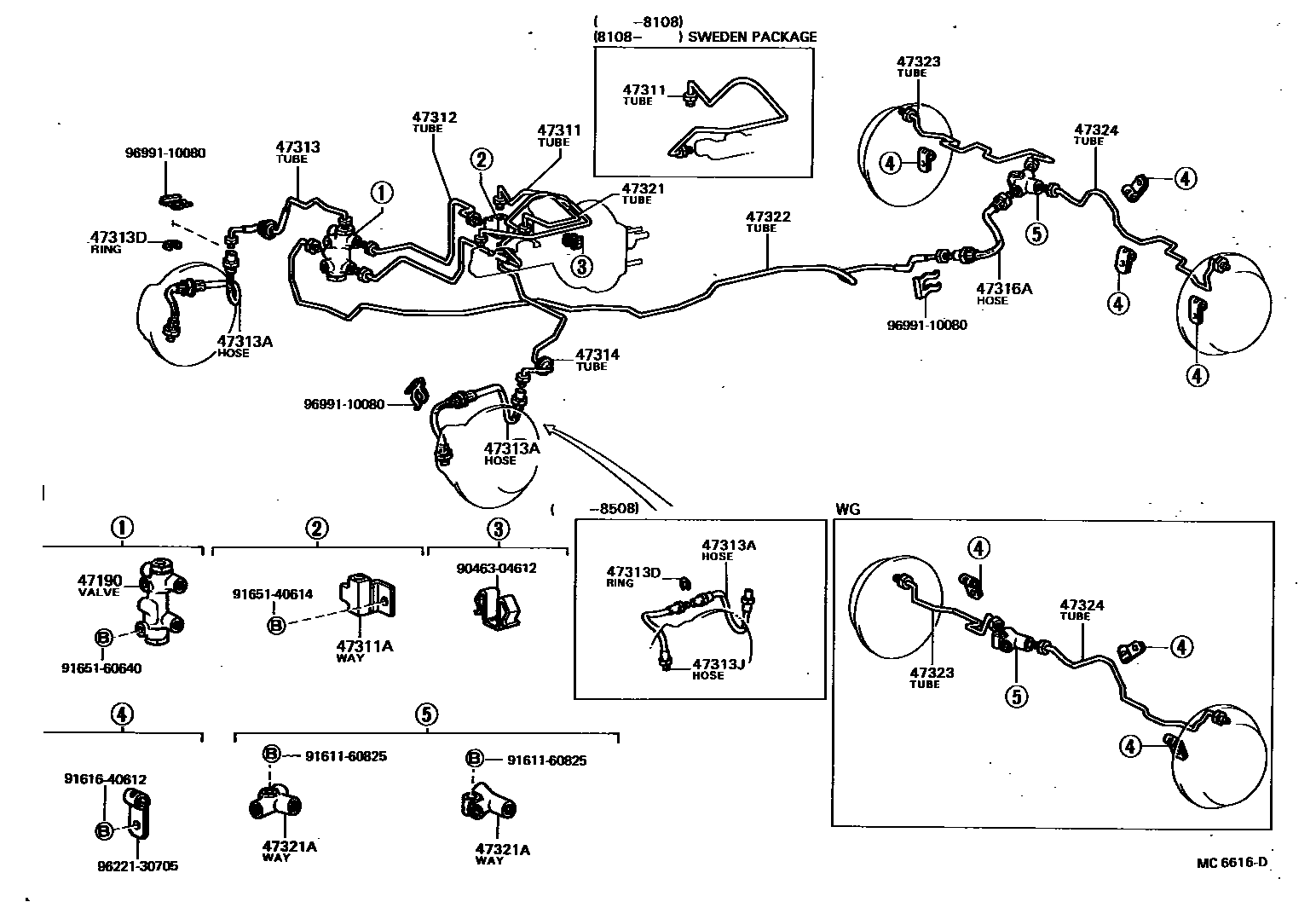

Toyota COROLLA EPC diagram 4708, 制动配管和卡箍, with 5 images and 19 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 47150 | Proportional valve assembly | 47150-12041 |
| 47190 | Proportional and bypass valve assembly | 47190-12010 · 47190-12020 · 47190-12030 · 47190-12050 · 47190-22030 · 47190-22040 |
| 47311 | No. 1 front brake pipe | 47312-12030 · 47312-12040 · 47312-12050 · 47312-12060 · 47312-12070 · 47312-12080 · 47312-12090 · 47312-12100 · 47312-12110 · 47312-12120 · 47312-12130 · 47312-12160 · 47312-12190 · 47312-12230 · 47312-13010 · 47312-13020 |
| 47311A | Pipe fitting (for front brake pipe) | 90413-10002 · 90413-10004 |
| 47312 | No. 2 front brake pipe | 47313-12130 · 47313-12140 |
| 47313 | No. 3 front brake pipe | 47314-12110 · 47314-12130 · 47314-12140 · 47314-12141 · 47314-12160 · 47314-12170 · 47314-12181 · 47314-12250 · 47314-13010 · 47314-13020 |
| 47313A | No. 1 front flexible hose | 90947-02393 · 90947-02476 |
| 47313D | E-ring (used to secure the front flexible hose) | 96160-01200 |
| 47313J | No. 2 front flexible hose | 90947-02224 · 96960-32304 |
| 47314 | No. 4 front brake pipe | 47315-12250 · 47315-12260 · 47315-12280 · 47315-12290 · 47315-12300 · 47315-12310 · 47315-12390 · 47315-13010 · 47315-13020 · 47315-13030 · 47315-13040 · 47315-13050 |
| 47315 | No. 5 front brake pipe | 47315-12320 |
| 47316A | Flexible hose (for rear brake pipe) | 90947-02409 · 96940-32805 · 96940-33155 |
| 47321 | No. 1 rear brake pipe | 47322-12010 · 47322-12020 · 47322-12030 · 47322-12040 · 47322-12060 · 47322-12070 · 47322-12090 · 47322-12100 · 47322-12110 · 47322-12170 · 47322-13010 · 47322-13020 · 47322-13030 |
| 47321A | Pipe fitting (for rear brake pipe) | 90413-10029 · 90413-10098 |
| 47321D | No. 1 pipe joint (for rear brake pipe) | 90412-10001 |
| 47322 | No. 2 rear brake pipe | 47323-12010 · 47323-12020 · 47323-12030 · 47323-12040 · 47323-12050 · 47323-12060 · 47323-12070 · 47323-12080 · 47323-12110 · 47323-12120 · 47323-12130 · 47323-12180 · 47323-12190 · 47323-13030 · 47323-13040 · 47323-13050 · 47323-13051 · 47323-13060 |
| 47323 | No. 3 rear brake pipe | 47324-12010 · 47324-12040 · 47324-12050 · 47324-12051 · 47324-12060 · 47324-12070 · 47324-12071 · 47324-12120 · 47324-12130 · 47324-13010 · 47324-13020 · 47324-13030 · 47324-13040 · 47324-13050 |
| 47324 | No. 4 rear brake pipe | 47325-12010 · 47325-12020 · 47325-12050 · 47325-12060 · 47325-12061 · 47325-12070 · 47325-12080 · 47325-12081 · 47325-12120 · 47325-12130 · 47325-12160 · 47325-13010 · 47325-13020 · 47325-13030 · 47325-13040 · 47325-13050 · 47325-13060 · 47325-13070 |
| 47325 | No. 5 rear brake pipe | 47326-12010 |
