Toyota COROLLA fuel filter — Figure 2302

Toyota COROLLA EPC diagram 2302, fuel filter, with 5 images and 12 PNC and OE references.

Toyota COROLLA fuel filter EPC diagram — MF2313
fuel filter — MF2313 (197908 – 999999)

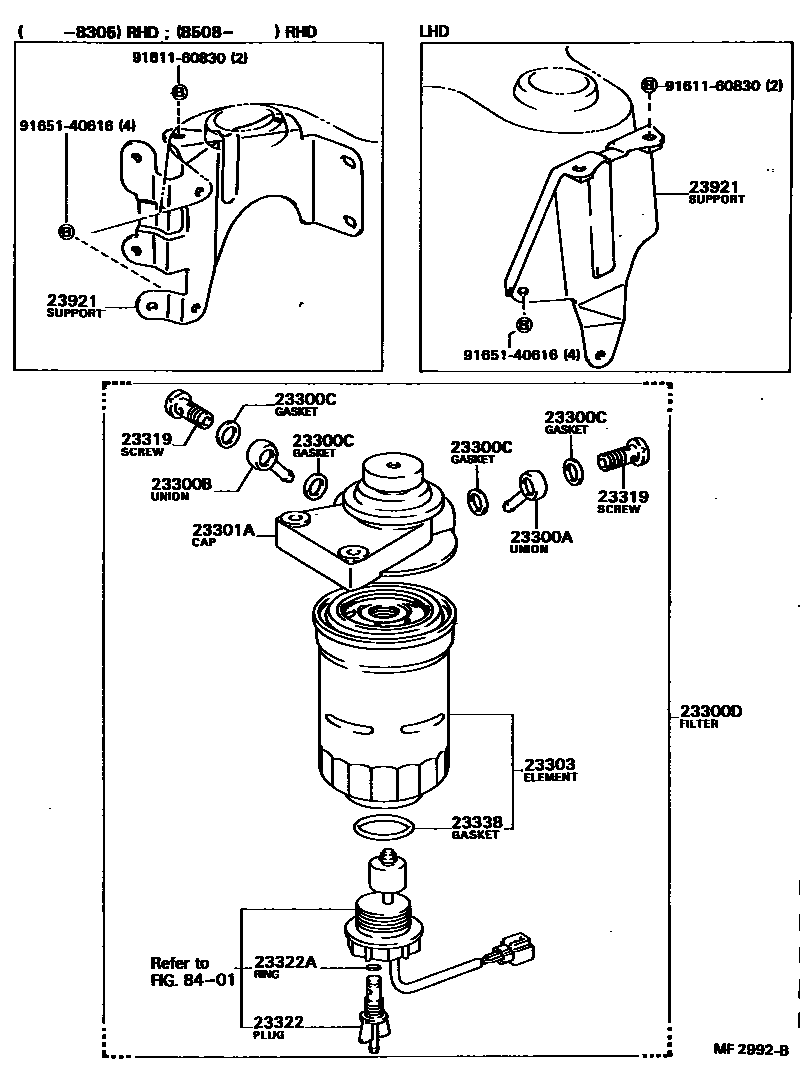

Toyota COROLLA fuel filter EPC diagram — MF2992B
fuel filter — MF2992B (198210 – 198606)
Toyota COROLLA fuel filter EPC diagram — MF3121A
fuel filter — MF3121A (197908 – 999999)

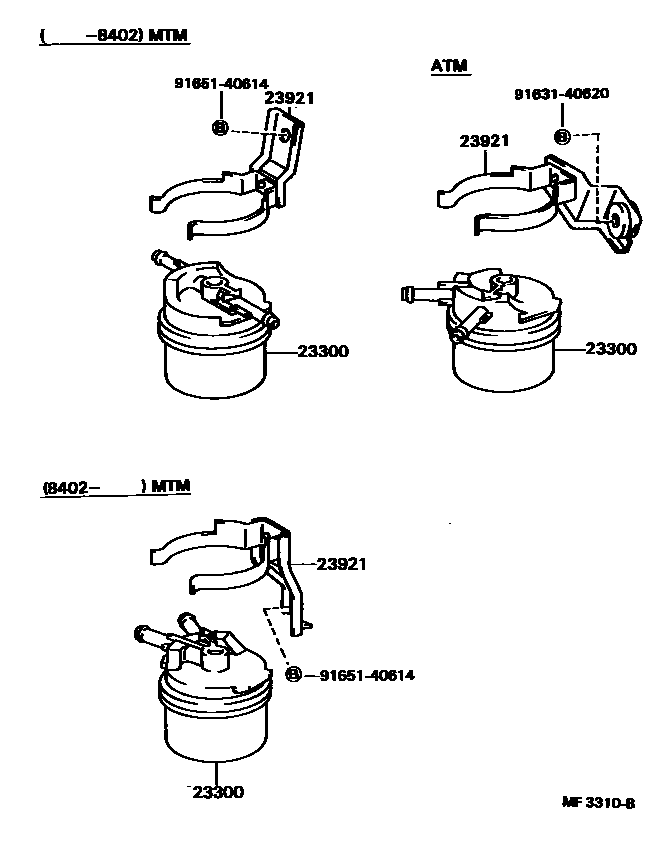

Toyota COROLLA fuel filter EPC diagram — MF3310B
fuel filter — MF3310B (198305 – 999999)

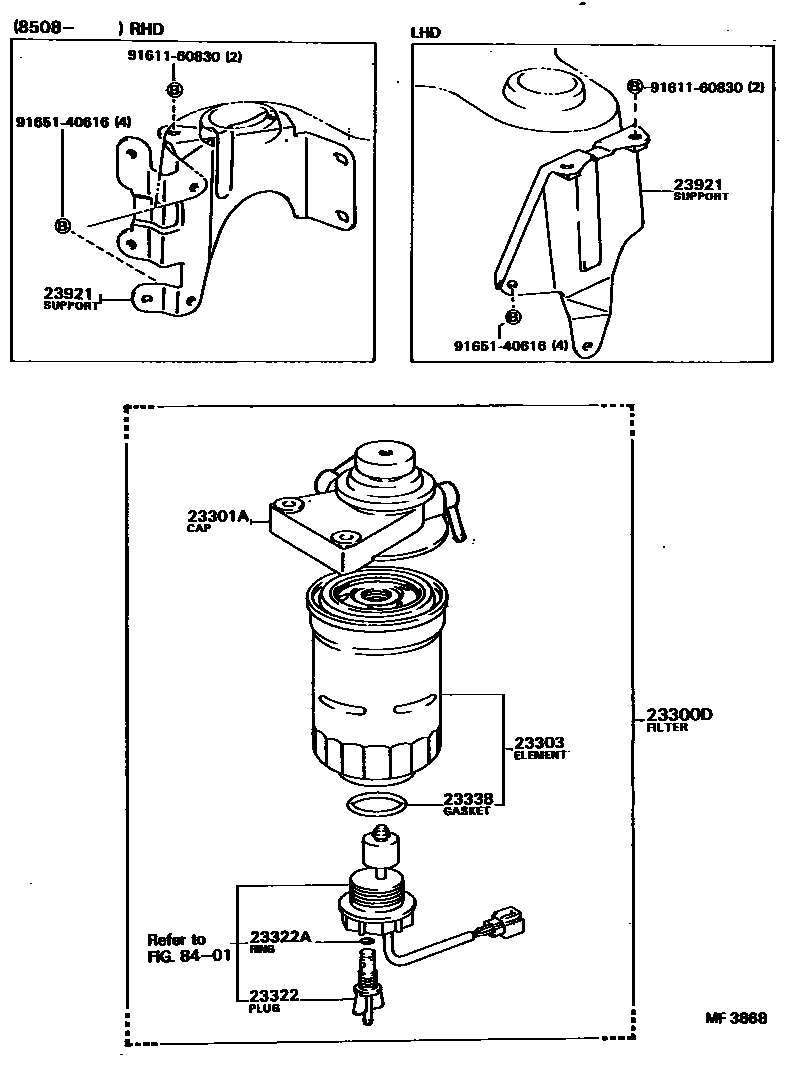

Toyota COROLLA fuel filter EPC diagram — MF3868
fuel filter — MF3868 (198606 – 999999)

PNC and OE references

PNCPart nameOE numbers
23300fuel filter assembly23300-15010 · 23300-25020 · 23300-34100
23300AOil pipe joint (for fuel filter inlet)90405-08016
23300BOil pipe joint (for fuel filter outlet)90405-08016
23300CGasket (for fuel pipe joint)22447-47030
23300DFuel filter assembly (for diesel engine)23300-64012 · 23300-64020 · 23300-64050 · 23300-64051
23301AFuel filter cover assembly23301-64010 · 23301-64060 · 23301-64160
23303Fuel filter element sub-assembly23303-64010
23319Fuel pipe hollow screw90099-18011
23322Drain plug (for fuel filter)23322-64010
23322AO-ring (for drain plug)23344-54010
23338Gasket (for warning switch)23344-64010
23921Fuel filter support23921-15011 · 23921-15040 · 23921-15050 · 23921-64010 · 23921-64050 · 90461-10007 · 90461-12003
