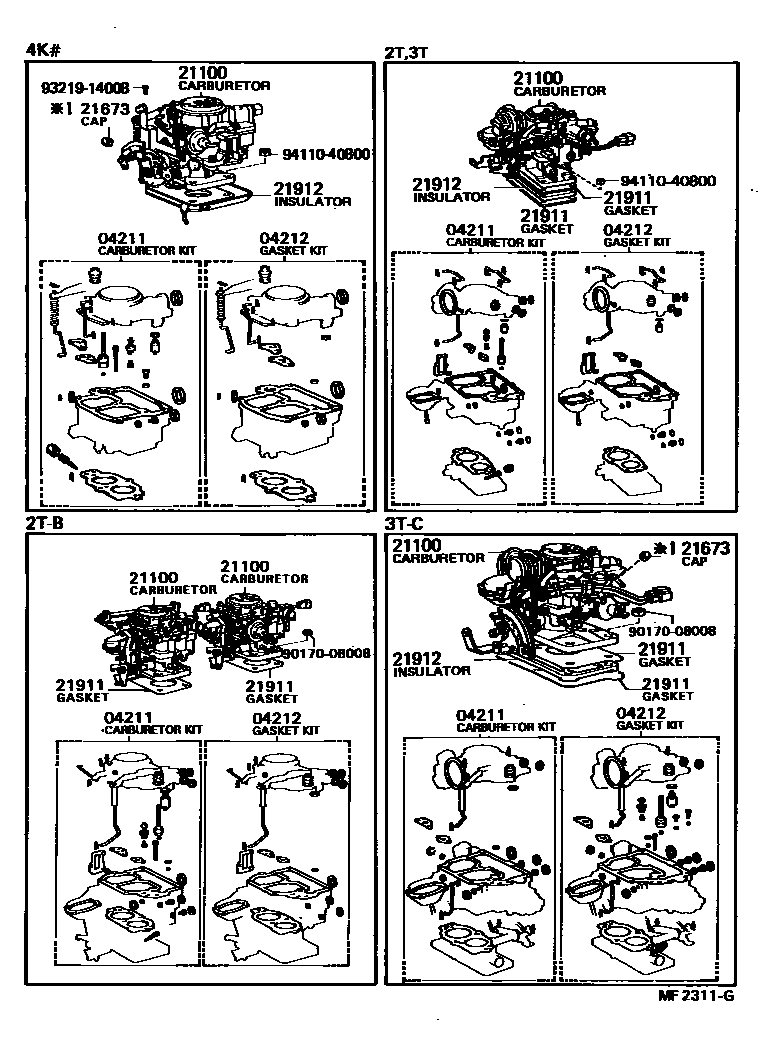

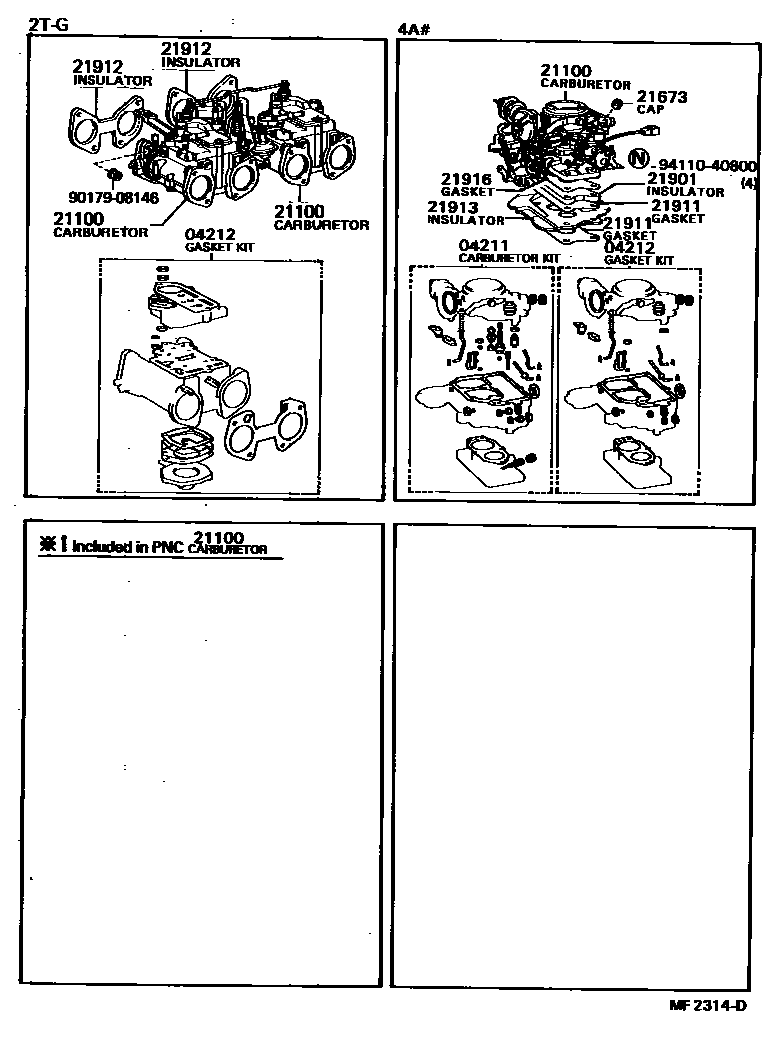

Toyota COROLLA carburetor assembly — Figure 2102
Toyota COROLLA EPC diagram 2102, carburetor assembly, with 2 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 04211 | carburetor components | 04211-13060 · 04211-13090 · 04211-13091 · 04211-13100 · 04211-13101 · 04211-13160 · 04211-13200 · 04211-13210 · 04211-13220 · 04211-13221 · 04211-13260 · 04211-13280 · 04211-13310 · 04211-16010 · 04211-16030 · 04211-16110 · 04211-26200 · 04211-26201 · 04211-26211 · 04211-26220 · 04211-26221 · 04211-26231 · 04211-26250 · 04211-26260 · 04211-26270 · 04211-28050 · 04211-28051 · 04211-28060 · 04211-28080 · 04211-28100 · 04211-28120 |
| 04212 | carburetor gasket assembly | 04212-13010 · 04212-13022 · 04212-16010 · 04212-16060 · 04212-24014 · 04212-26070 · 04212-26080 · 04212-28012 · 04212-37022 |
| 21100 | carburetor assembly | 21100-13050 · 21100-13150 · 21100-13160 · 21100-13170 · 21100-13180 · 21100-13290 · 21100-13300 · 21100-13310 · 21100-13320 · 21100-13321 · 21100-13340 · 21100-13350 · 21100-13370 · 21100-13371 · 21100-13430 · 21100-13460 · 21100-13480 · 21100-16080 · 21100-16100 · 21100-16270 · 21100-26830 · 21100-26840 · 21100-26850 · 21100-26860 · 21100-26880 · 21100-26890 · 21100-28120 · 21100-28130 · 21100-28131 · 21100-28140 · 21100-28141 · 21100-28230 · 21100-2A010 · 21100-2A020 · 21100-2A030 · 21100-2A050 · 21100-2A060 · 21100-2A070 · 21100-2A080 · 21100-2A090 · 21100-2A100 · 21100-2A110 · 21100-88243 · 21100-88244 · 21100-88245 · 21100-88246 |
| 21673 | Idle speed limit cap | 21673-13280 · 21673-38020 |
| 21901 | No. 1 carburetor heat insulation pad sub-assembly | 21901-15012 |
| 21911 | carburetor gasket | 21911-25010 · 21911-26010 · 21916-15030 |
| 21912 | Carburetor insulation pad | 21912-13030 · 21912-13031 · 21912-13050 · 21912-13051 · 21912-24072 · 21912-26021 · 21912-88210 |
| 21913 | No. 2 carburetor insulation pad | 21913-15030 |
| 21916 | No. 2 carburetor gasket | 21914-15020 |
