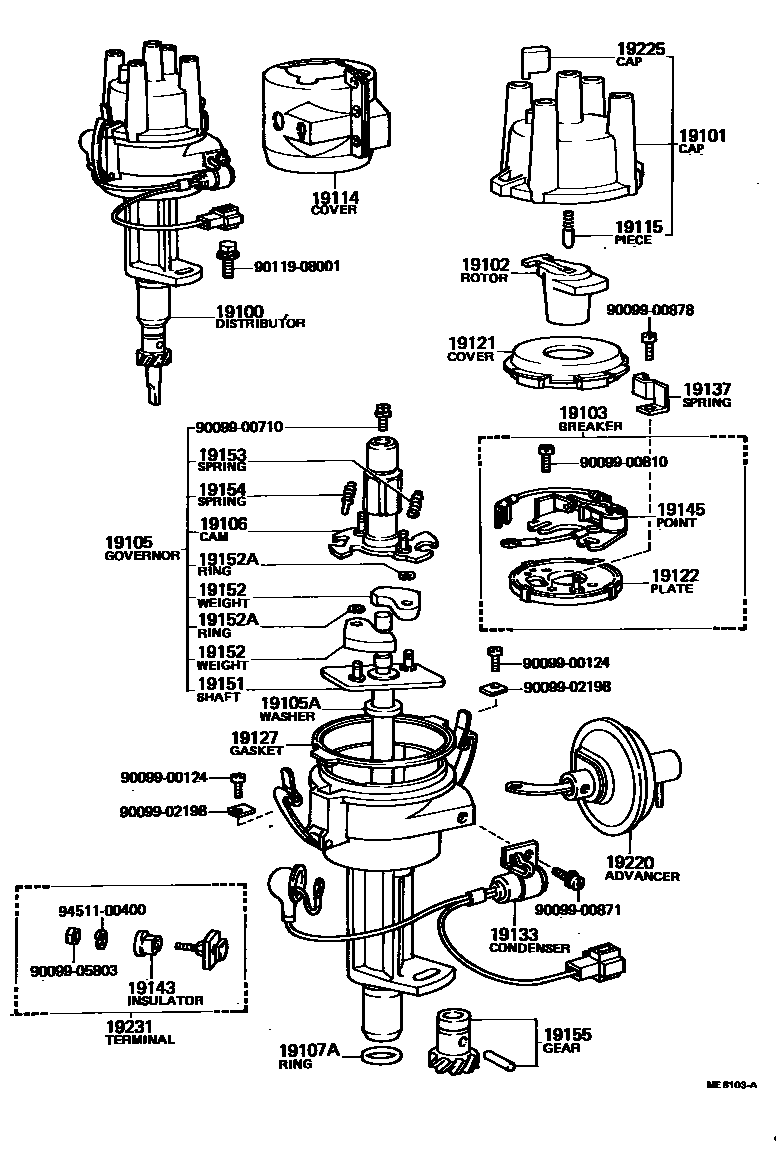

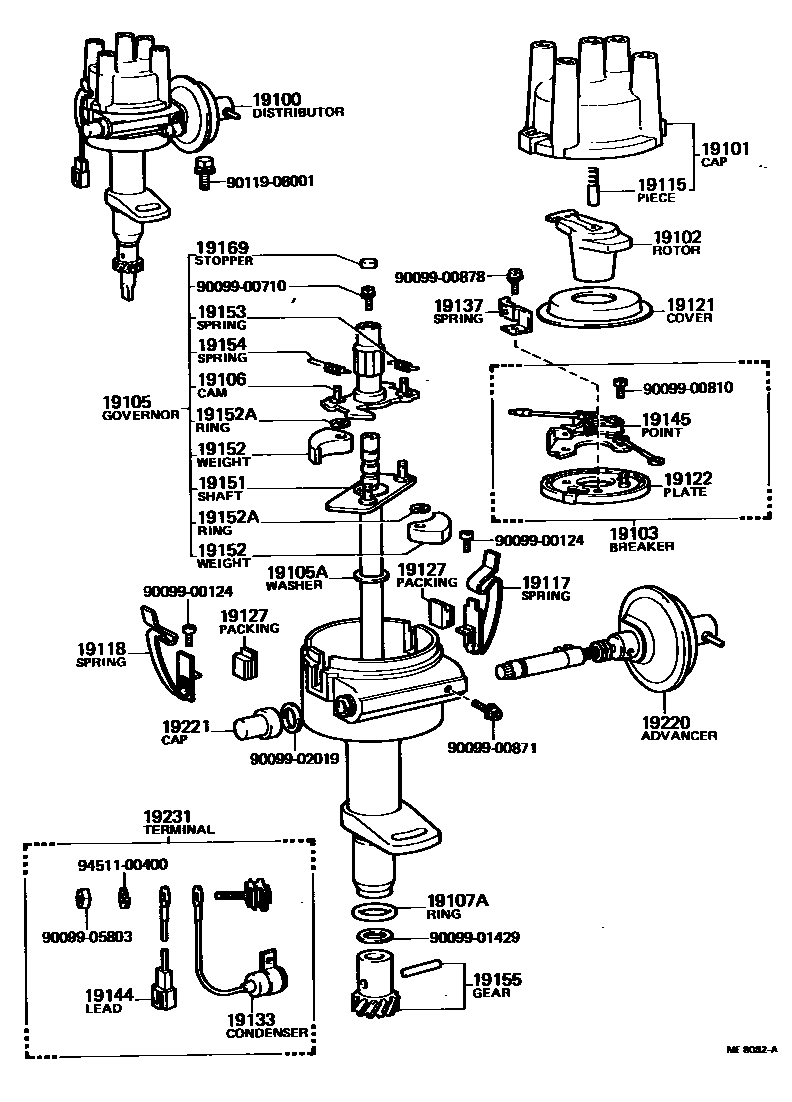

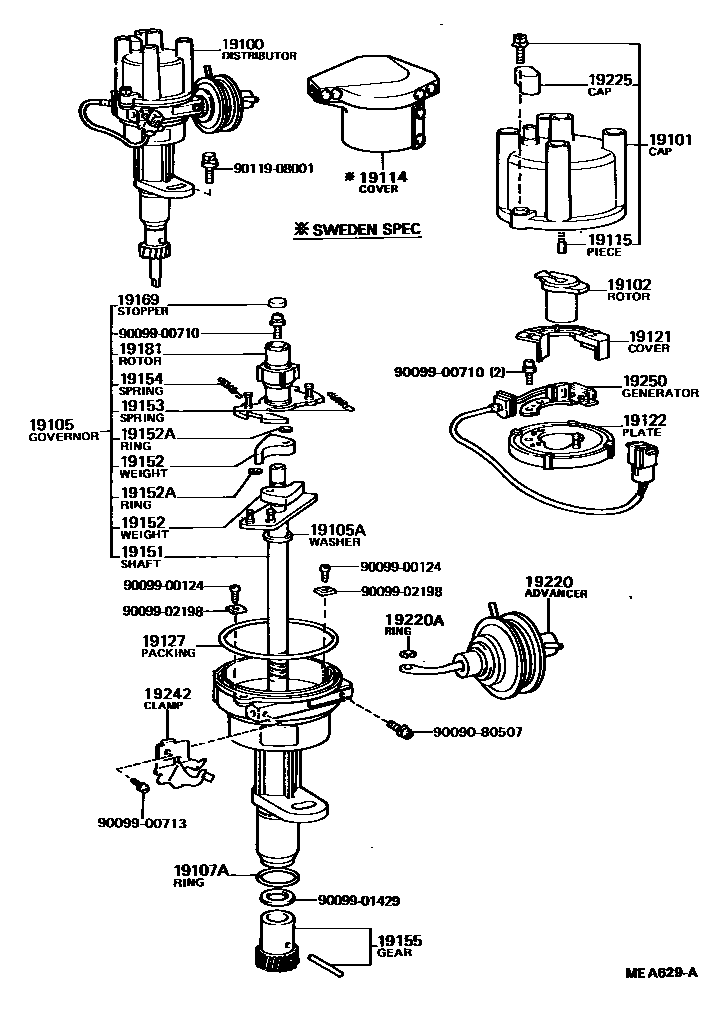

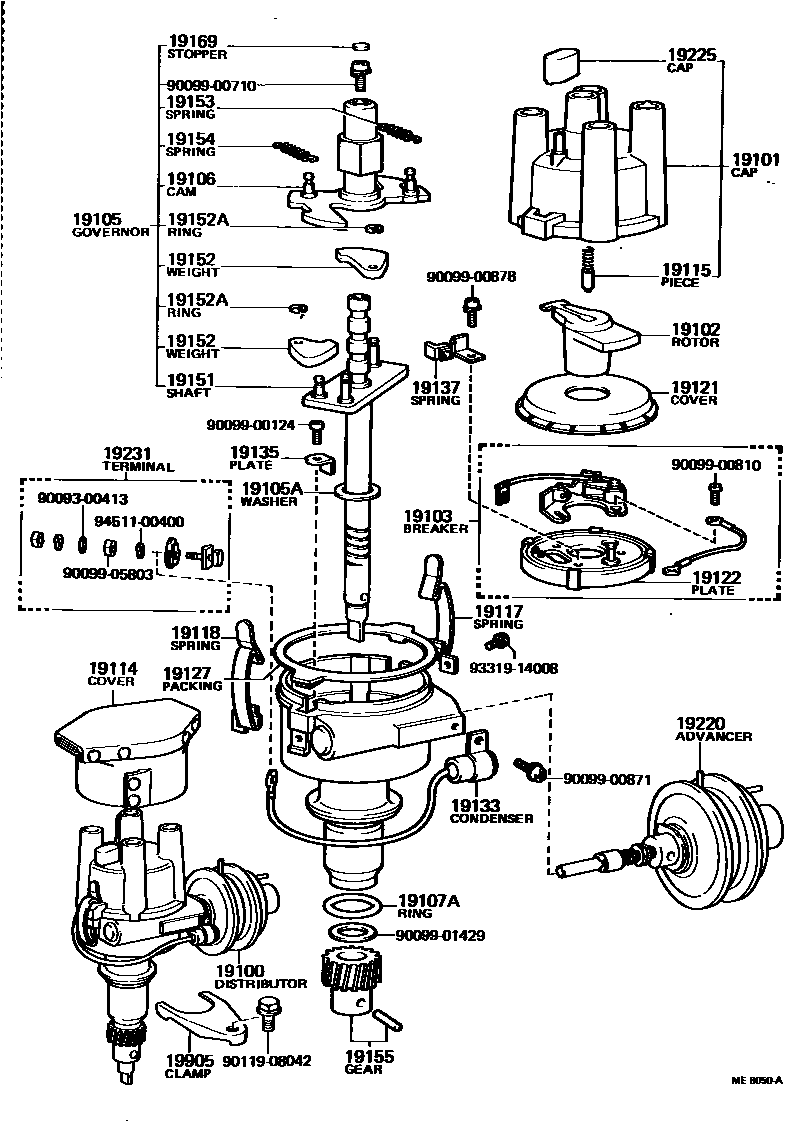

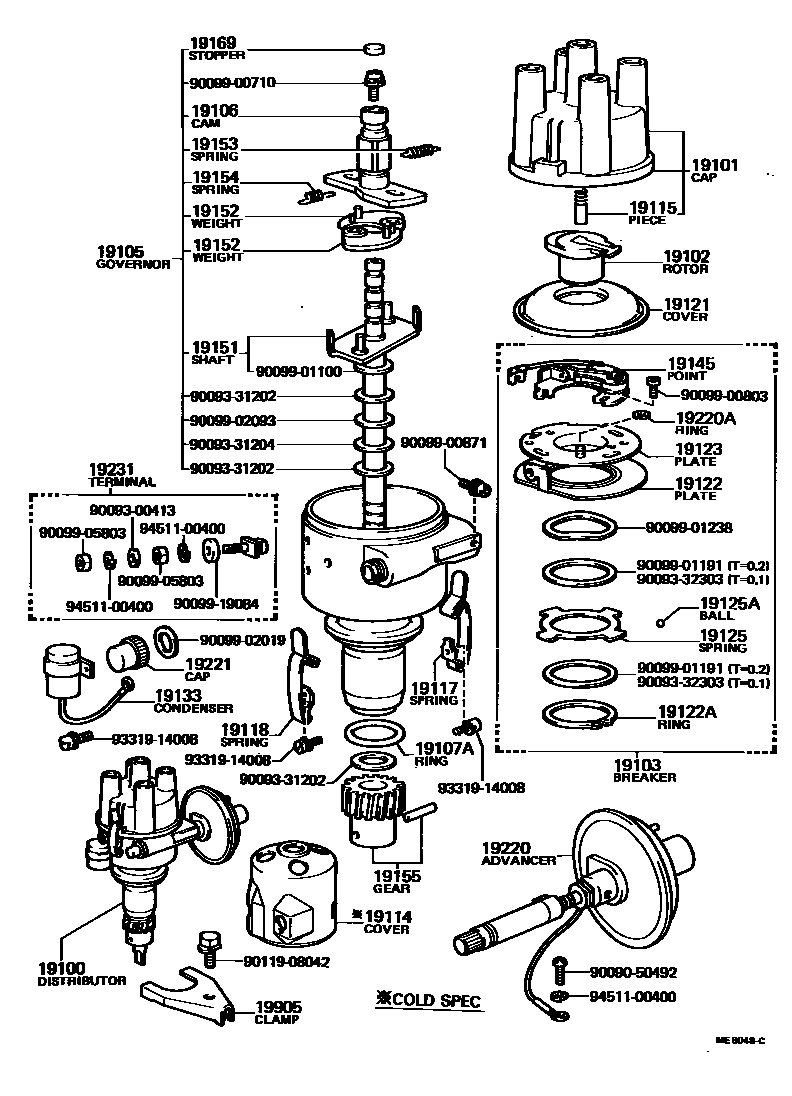

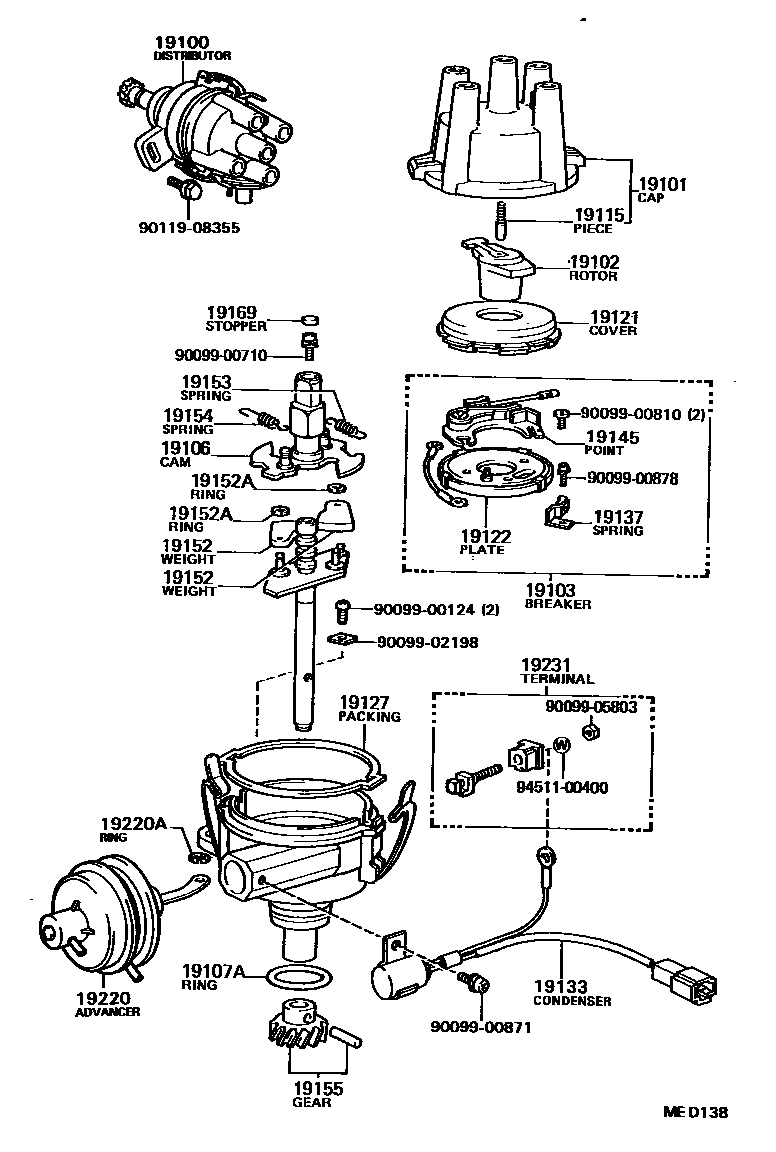

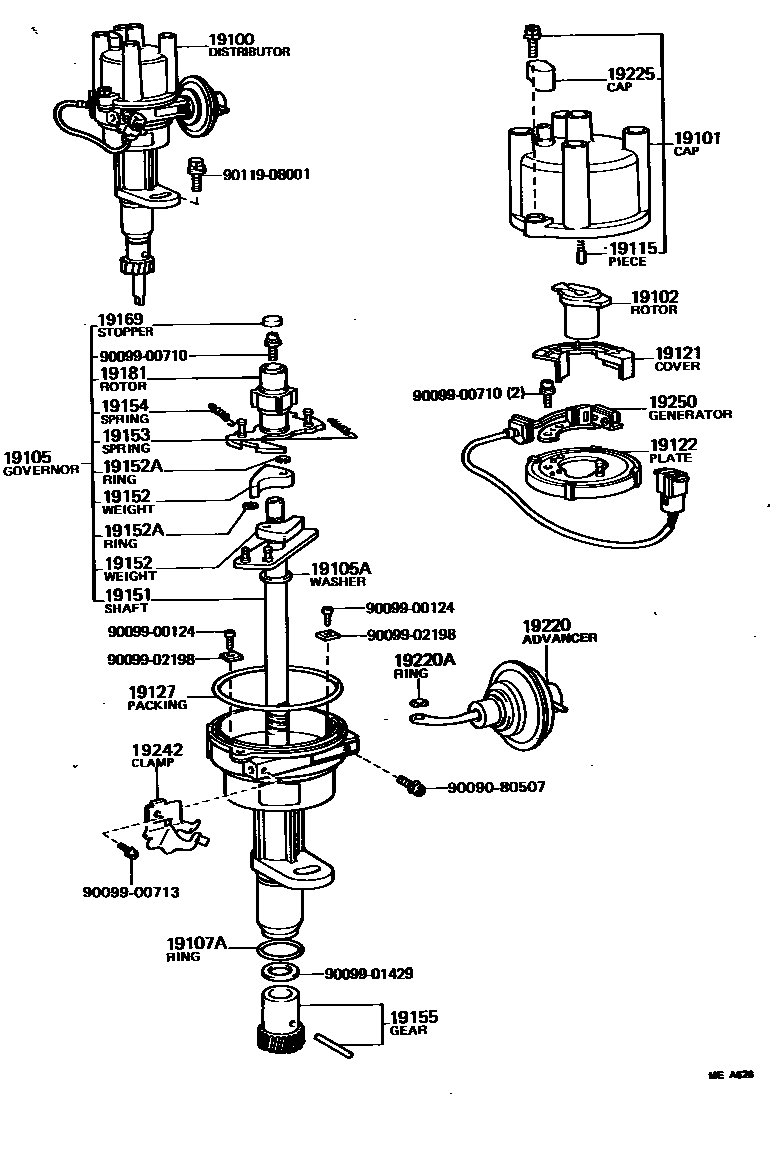

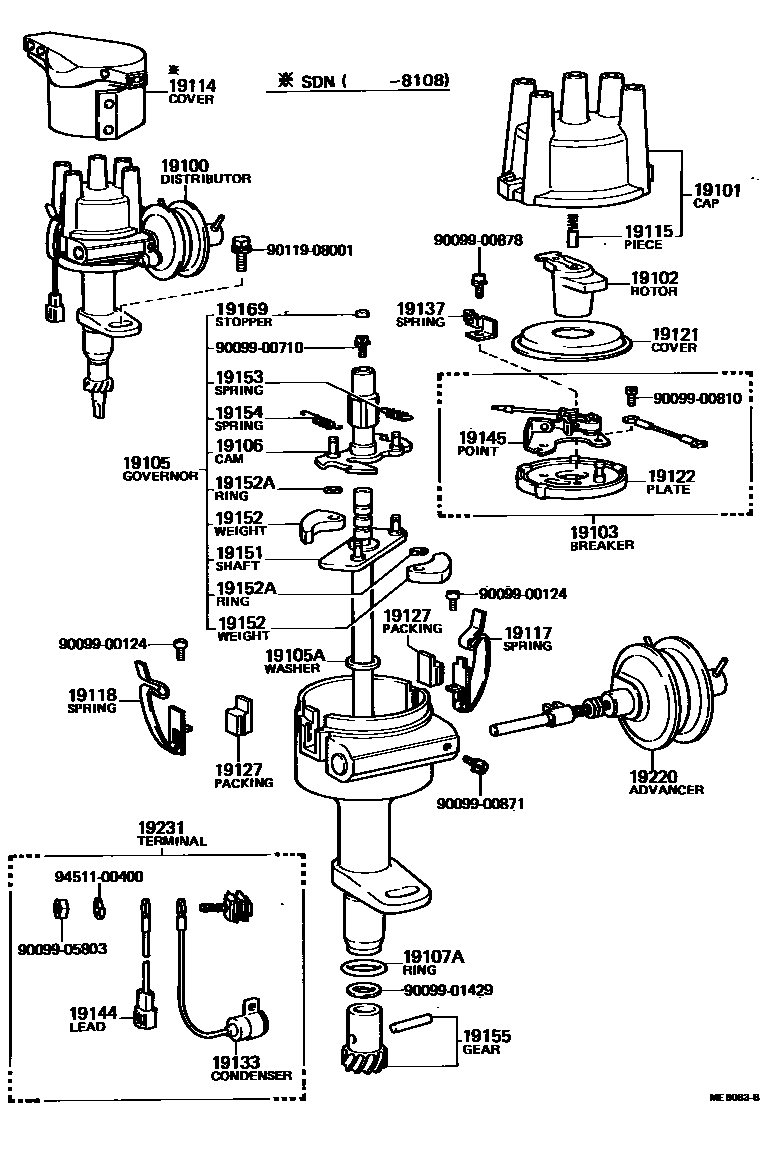

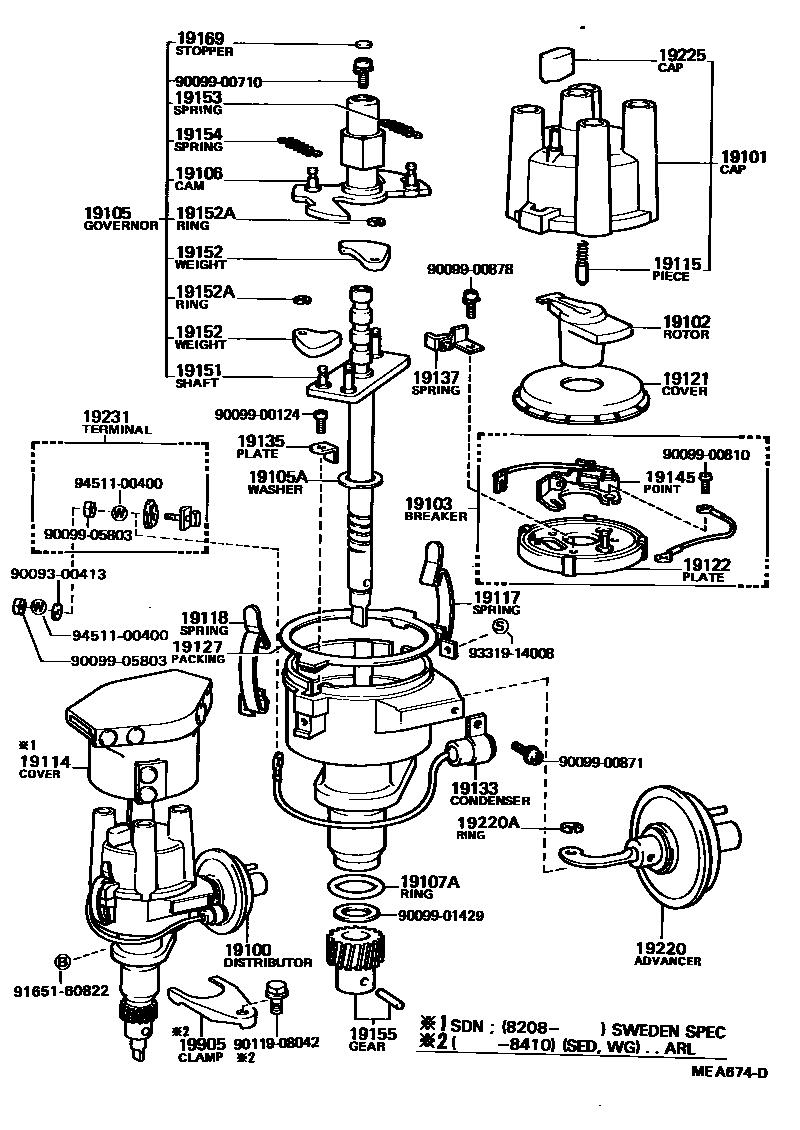

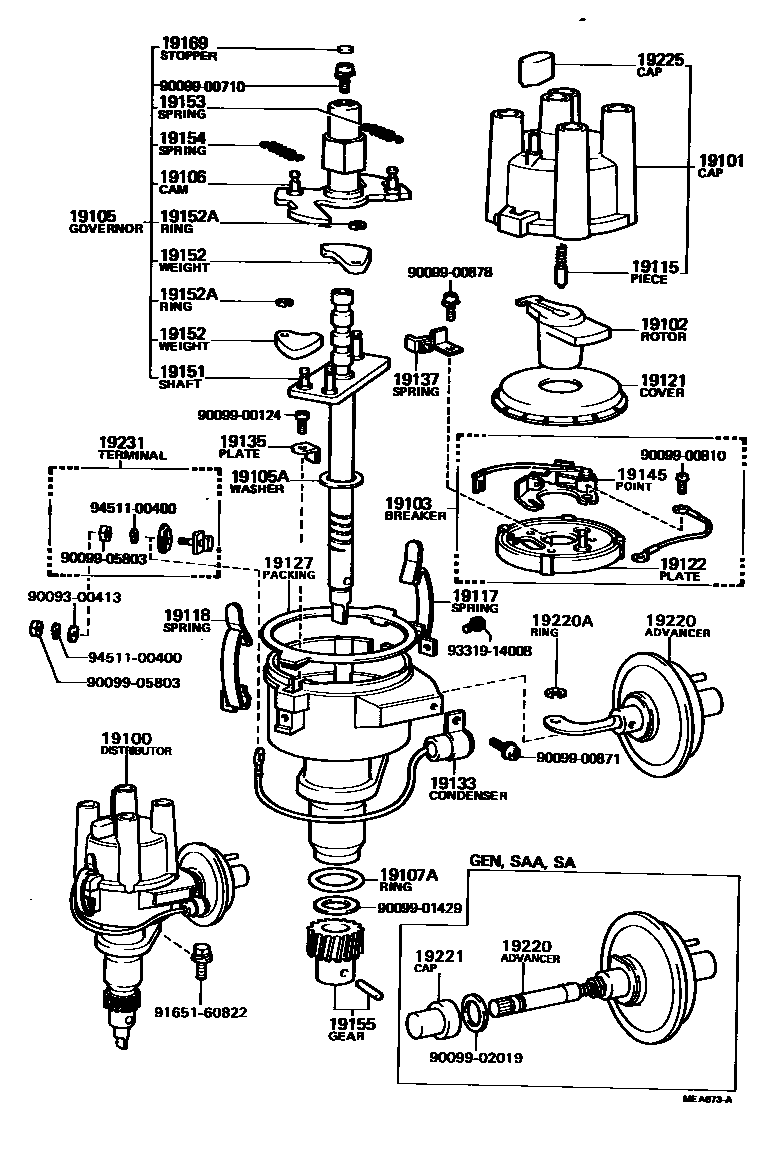

Toyota COROLLA 分电器 — Figure 1902
Toyota COROLLA EPC diagram 1902, 分电器, with 10 images and 41 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 19100 | Distributor assembly | 19100-13070 · 19100-13100 · 19100-13110 · 19100-13160 · 19100-13170 · 19100-13180 · 19100-13190 · 19100-13200 · 19100-13280 · 19100-13310 · 19100-16030 · 19100-16050 · 19100-26163 · 19100-26310 · 19100-26330 · 19100-26340 · 19100-28070 · 19100-28110 · 19100-28120 · 19100-28130 · 19100-88224 |
| 19101 | Distributor cover sub-assembly | 19101-15010 · 19101-25070 · 19101-27050 · 19101-27051 · 19101-31013 · 19101-33012 |
| 19102 | Distributor flame head sub-assembly | 19102-10020 · 19102-22010 · 19102-22012 · 19102-24120 · 19102-24121 · 19102-26150 · 19102-26151 · 19102-33012 · 19102-38210 |
| 19103 | Distributor breaker sub-assembly | 19103-13070 · 19103-14010 · 19103-22011 · 19103-26210 · 19103-33013 · 19103-88224 |
| 19105 | Speed governor sub-assembly | 19105-13030 · 19105-13100 · 19105-13160 · 19105-13190 · 19105-26162 · 19105-26190 · 19105-26330 · 19105-26340 · 19105-28070 · 19105-28110 · 19105-28120 · 19105-28130 · 19105-88224 |
| 19105A | Thrust washer (for governor shaft) | 90099-01385 · 90099-01386 · 90099-01387 · 90099-01412 |
| 19106 | Distributor cam sub-assembly | 19106-14050 · 19106-16030 · 19106-24050 · 19106-25021 · 19106-26010 · 19106-28070 · 19106-34013 · 19106-38011 · 19181-25021 · 19181-26010 · 19181-34013 |
| 19107A | Distributor housing O-ring | 90099-14020 · 96710-04030 |
| 19114 | Waterproof cover (for distributor) | 19114-24020 · 19114-24030 · 19114-25011 · 19114-26010 · 19114-28010 |
| 19115 | Distributor cover center piece | 19115-50010 |
| 19117 | Distributor cover spring A | 19117-24080 · 19117-30030 · 19117-33011 |
| 19118 | Distributor cover spring B | 19117-24080 · 19118-30030 · 19118-33011 |
| 19121 | dust cover | 19121-10010 · 19121-33011 · 19121-38030 · 19121-38210 |
| 19122 | Distributor fixing plate | 19122-13070 · 19122-14010 · 19122-26210 · 19122-29021 · 19122-33013 · 19122-88260 · 19122-88262 |
| 19122A | Snap ring (for distributor fixing plate) | 90099-07081 |
| 19123 | Distributor breaker board | 19123-41011 |
| 19125 | Spring (for distributor fixing plate) | 19125-30010 |
| 19125A | Distributor fixing plate steel ball | 90099-12003 |
| 19127 | Dust seal | 19127-15010 · 19127-15021 · 19127-88220 · 19127-88251 |
| 19133 | Distributor capacitor | 90099-52059 · 90099-52060 · 90099-52068 · 90099-52076 |
| 19135 | fixed plate | 19135-24080 |
| 19137 | Shock absorber spring sub-assembly | 19137-14010 · 19137-33012 |
| 19143 | Terminal Insulator | 19143-25070 |
| 19144 | Distributor breaker lead | 19144-34180 |
| 19145 | Distributor contacts | 19145-14010 · 19145-26060 |
| 19151 | governor shaft | 19151-22031 · 19151-24081 · 19151-25011 · 19151-27050 · 19151-88260 |
| 19152 | Speed regulator weight | 19152-44170 · 19152-45060 · 19152-87104 |
| 19152A | Snap ring (for governor weight) | 90099-07104 · 90099-07109 |
| 19153 | A governor spring | 19153-13030 · 19153-13100 · 19153-13160 · 19153-13190 · 19153-16040 · 19153-16050 · 19153-26162 · 19153-26190 · 19153-26330 · 19153-26340 · 19153-28070 · 19153-28110 · 19153-28120 · 19153-28130 · 19153-88224 |
| 19154 | B governor spring | 19153-16050 · 19153-28070 · 19153-28110 · 19154-13030 · 19154-13100 · 19154-13160 · 19154-13190 · 19154-16040 · 19154-26162 · 19154-26190 · 19154-26330 · 19154-26340 · 19154-28080 · 19154-28130 · 19154-88224 |
| 19155 | Distributor spiral gear | 19195-15021 · 19195-24020 · 19195-24081 · 19195-25011 · 19195-88220 |
| 19169 | Cam grease stop | 19169-32010 · 19169-63011 |
| 19181 | Distributor signal distributor | 19181-26241 · 19181-26280 · 19181-28110 |
| 19220 | Distributor vacuum advance device assembly | 19220-13032 · 19220-13070 · 19220-13100 · 19220-13160 · 19220-13170 · 19220-13190 · 19220-13310 · 19220-16040 · 19220-16050 · 19220-26163 · 19220-26310 · 19220-26330 · 19220-26340 · 19220-28070 · 19220-28110 · 19220-88224 |
| 19220A | Snap ring (for distributor vacuum advance device) | 90099-07104 · 90099-07109 |
| 19221 | Distributor regulator cover | 19221-30030 · 19221-60040 |
| 19225 | rubber cap | 19225-25070 · 19225-41140 |
| 19231 | Distributor terminals | 19132-36020 · 19231-24140 · 19231-38011 · 19231-45020 · 19231-88260 |
| 19242 | Cable clip | 19242-26340 · 19242-28060 |
| 19250 | Signal generator assembly | 19250-18050 |
| 19905 | Distributor clip sub-assembly | 19955-24010 |
