Toyota COROLLA Air Cleaner — Figure 1703

Toyota COROLLA EPC diagram 1703, Air Cleaner, with 3 images and 35 PNC and OE references.

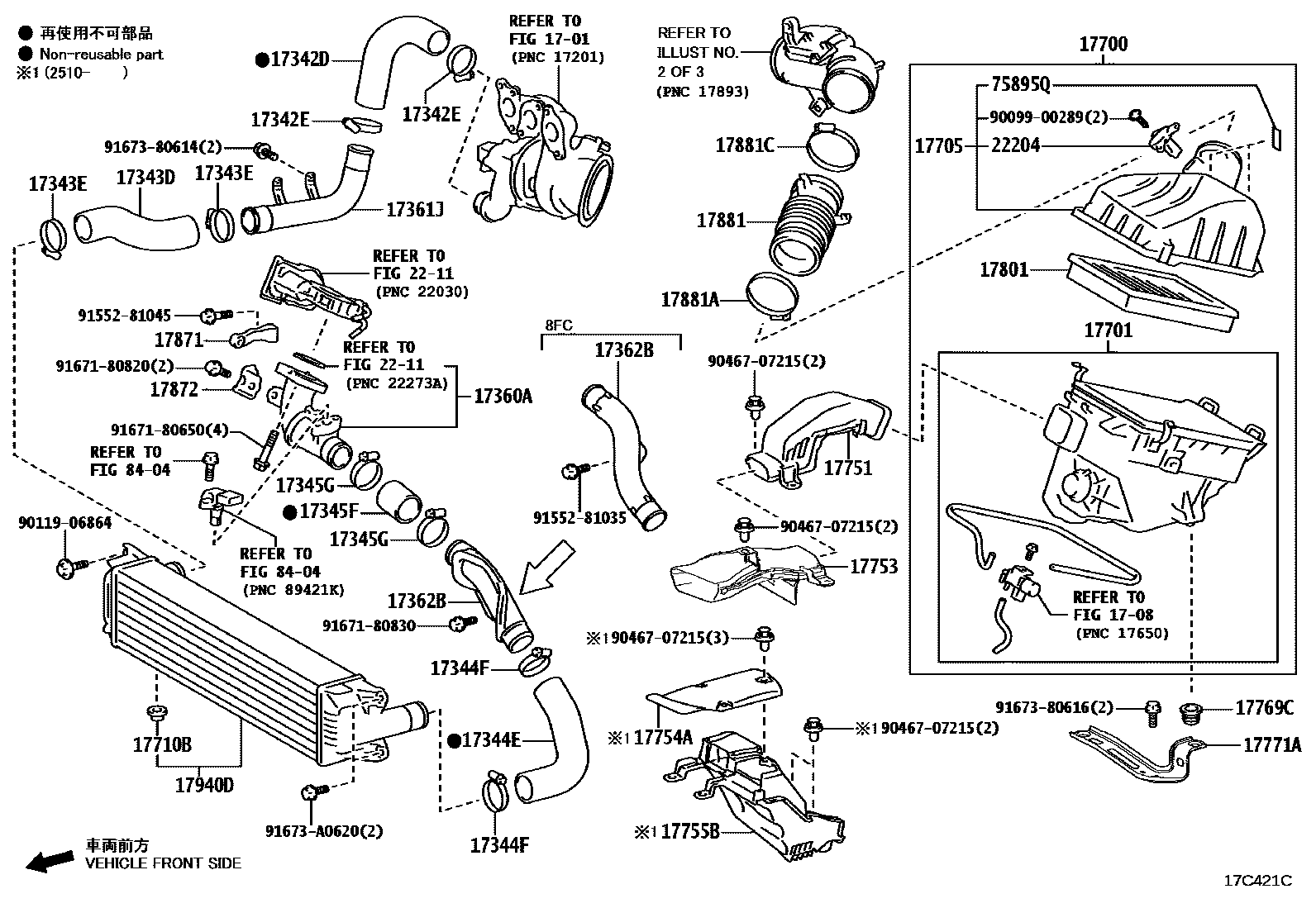

Toyota COROLLA Air Cleaner EPC diagram — 17C421C
Air Cleaner — 17C421C (202210 – 999999)

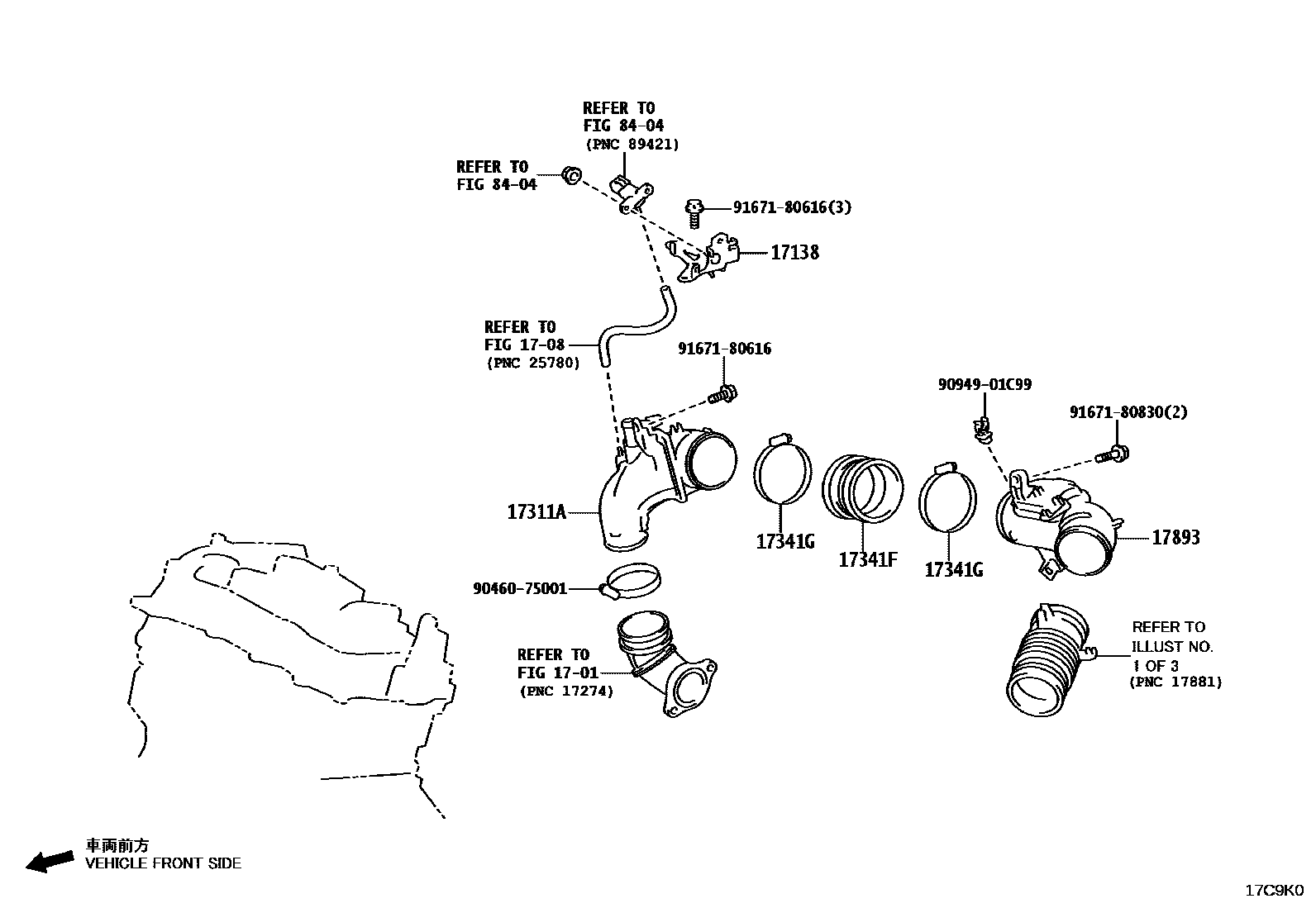

Toyota COROLLA Air Cleaner EPC diagram — 17C9K0
Air Cleaner — 17C9K0 (202210 – 999999)

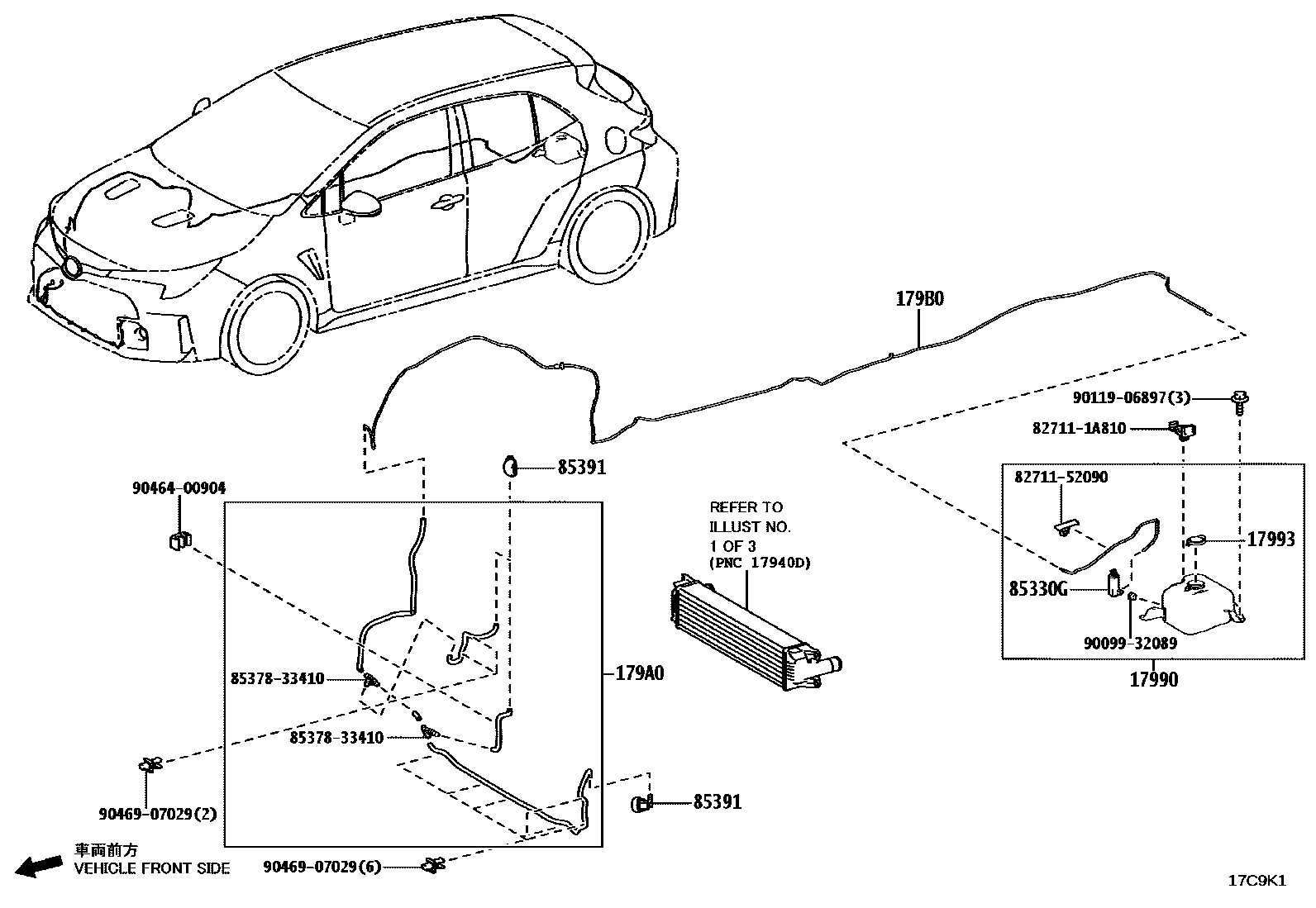

Toyota COROLLA Air Cleaner EPC diagram — 17C9K1
Air Cleaner — 17C9K1 (202510 – 999999)

PNC and OE references

PNCPart nameOE numbers
17138Air intake pipe or air intake hose stay17138-18010
17311ANo. 1 air inlet duct17311-18010
17341FAir hose No. 117341-18020
17341GClip or clip (for No. 1 air hose)90460-92002
17342DAir hose No. 217342-18010
17342EClip or clip (for No. 2 air hose)90460-50008
17343DNo. 3 air hose17343-18021
17343EHose clamp (for size 3 air hose)90460-60006
17344ENo. 4 air hose17344-18011 · 17344-18030
17344FHose clamp (for size 4 air hose)90460-60006
17345FNo. 5 air hose17345-18010
17345GClip or clip (for size 5 air hose)90460-60006
17360Aair pipe assembly17360-18010
17361JAir tube No. 117361-18021
17362BNo. 2 air pipe17362-18010 · 17362-18020
17700air filter assembly17700-18050 · 17700-18060
17701Air filter housing sub-assembly17701-18050 · 17701-18060
17705Air filter cover sub-assembly17705-18020
17710Bgasket90480-22025
17751No. 1 air filter air inlet17751-18010
17753No. 3 air filter air inlet17753-18020
17754AADM, FILTRE AIR, NO.417754-18010
17755BADM, FILTRE AIR, NO.517755-18010
17769CNo. 1 air filter bracket17769-25020
17771Aair filter bracket17771-18020 · 17771-18021
17801Air filter element sub-assembly17801-25020
17871Air intake connecting pipe stay17871-18010
17872Air intake connecting pipe bracket17872-18010
17881No. 1 air cleaner hose17880-18010
17881AClamp (for No. 1 air cleaner hose)90460-88001
17881CClamp (for No. 1 air cleaner hose)90460-90005
17893Intake resonator17893-18010
17940DIntercooler assembly17940-18020 · 17940-18030
22204Intake air flow meter assembly22204-75040
75895QNo. 1 protective strip tape75895-52050
