Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 2 images and 6 PNC and OE references.

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 867486A
收音机、放大器和冷凝器 — 867486A (201903 – 999999)

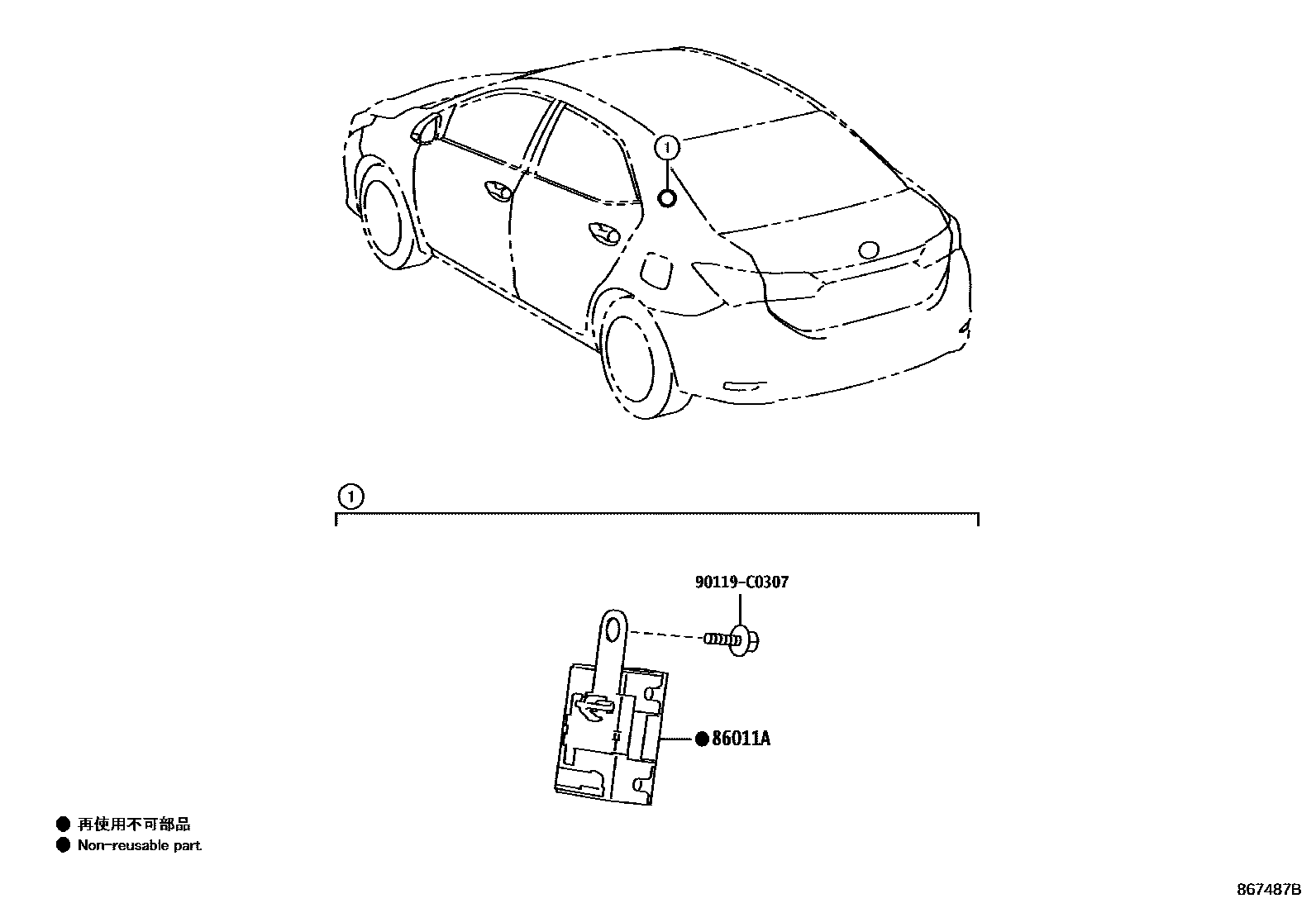

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 867487B
收音机、放大器和冷凝器 — 867487B (201903 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Aradio settings phase modulator90980-04204
86120Radio assembly86120-02K81
86190CStereo socket connector assembly No. 186190-0R020
86203radio wiring harness86203-02140
86211No. 1 radio bracket86211-02510
86212No. 2 radio bracket86212-02510
