Toyota COROLLA 行李箱门和行李箱锁 — Figure 6105

Toyota COROLLA EPC diagram 6105, 行李箱门和行李箱锁, with 1 images and 15 PNC and OE references.

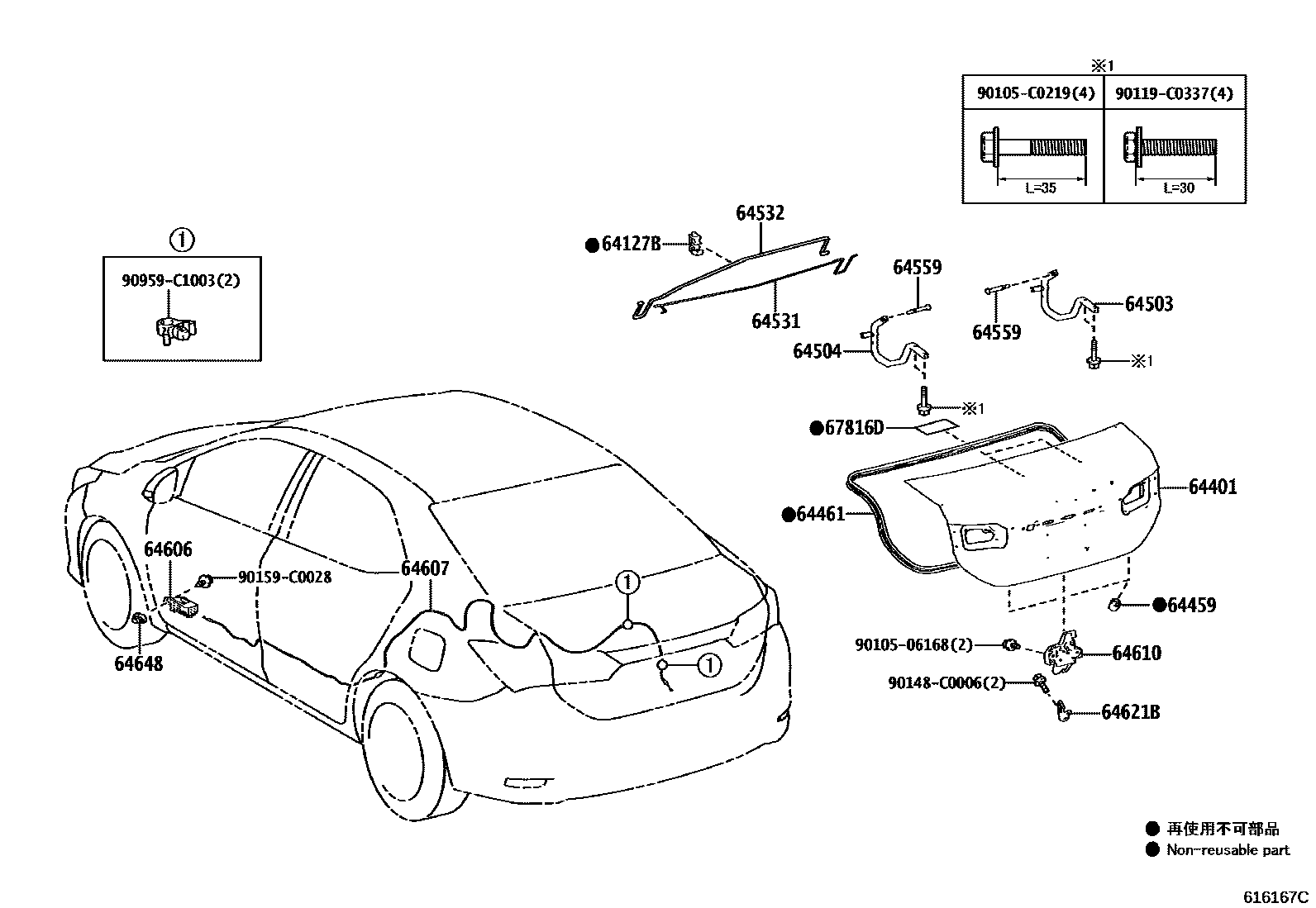

Toyota COROLLA 行李箱门和行李箱锁 EPC diagram — 616167C
行李箱门和行李箱锁 — 616167C (201903 – 999999)

PNC and OE references

PNCPart nameOE numbers
64127BTrunk door torsion bar bracket64127-33071
64401Trunk door panel sub-assembly64401-02A50 · 64401-02D51
64459Trunk door cushion90541-09069 · 90541-C0009
64461Trunk door seal64461-02260
64503Trunk door right hinge arm sub-assembly64503-02201
64504Trunk door left hinge arm sub-assembly64503-02201
64531Trunk door right hinge torsion bar64531-02351
64532Trunk door left hinge torsion bar64532-02351
64559Trunk door hinge pin64559-12040
64606Trunk door lock opening lever sub-assembly64606-02140
64607Trunk door lock control cable sub-assembly64607-02461
64610Trunk door lock assembly64600-02121
64621BTrunk door latch64621-0D040
64648Trunk door lock opener seal64648-32010
67816DRear door silencer panel67816-02051
