Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 1 images and 10 PNC and OE references.

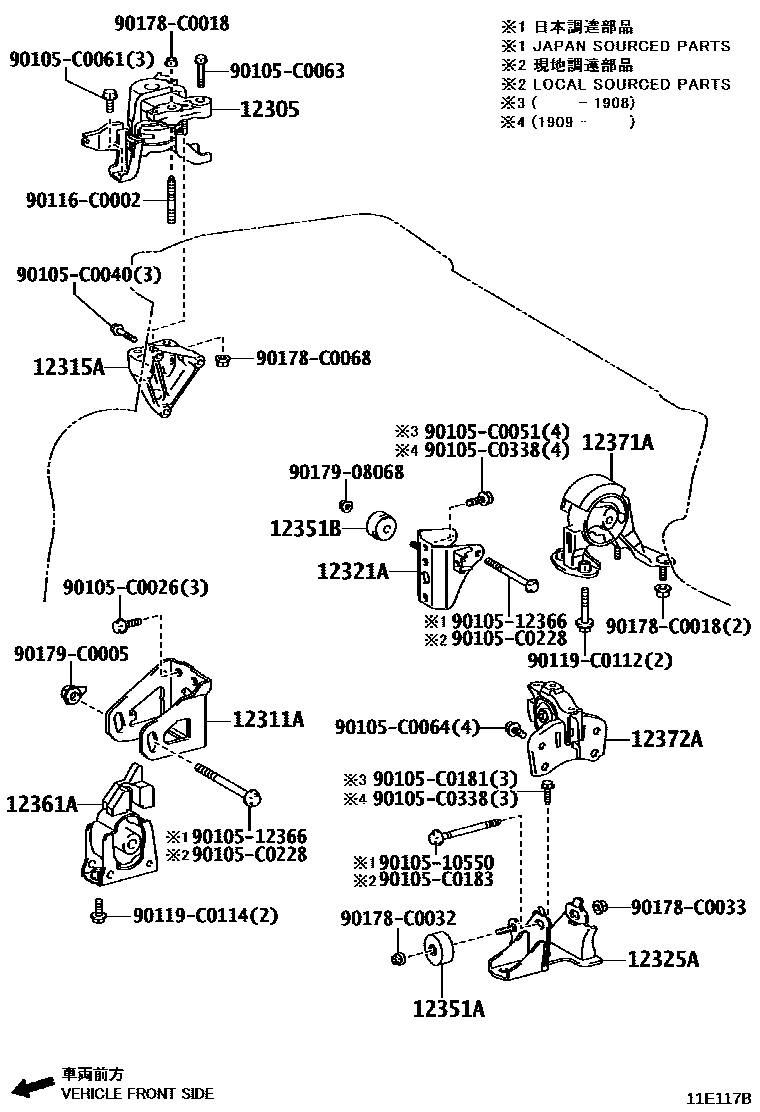

Toyota COROLLA Engine Mounting EPC diagram — 11E117B
Engine Mounting — 11E117B (201903 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-0T390
12311AEngine front mounting bracket (for transverse engine)12311-0T510
12315AEngine right side mounting bracket (for transversely mounted engine)12315-0T010
12321ARear engine mounting bracket (for transverse engine)12321-0T590
12325AEngine left side mounting bracket (for transversely mounted engine)12325-0T470
12351AEngine mount shock absorber (for vibration isolation pad)12351-0T290
12351Bengine mount shock absorber12351-0T280
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-0T401
12371AEngine rear mount vibration isolation pad12371-0T471
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0T550
