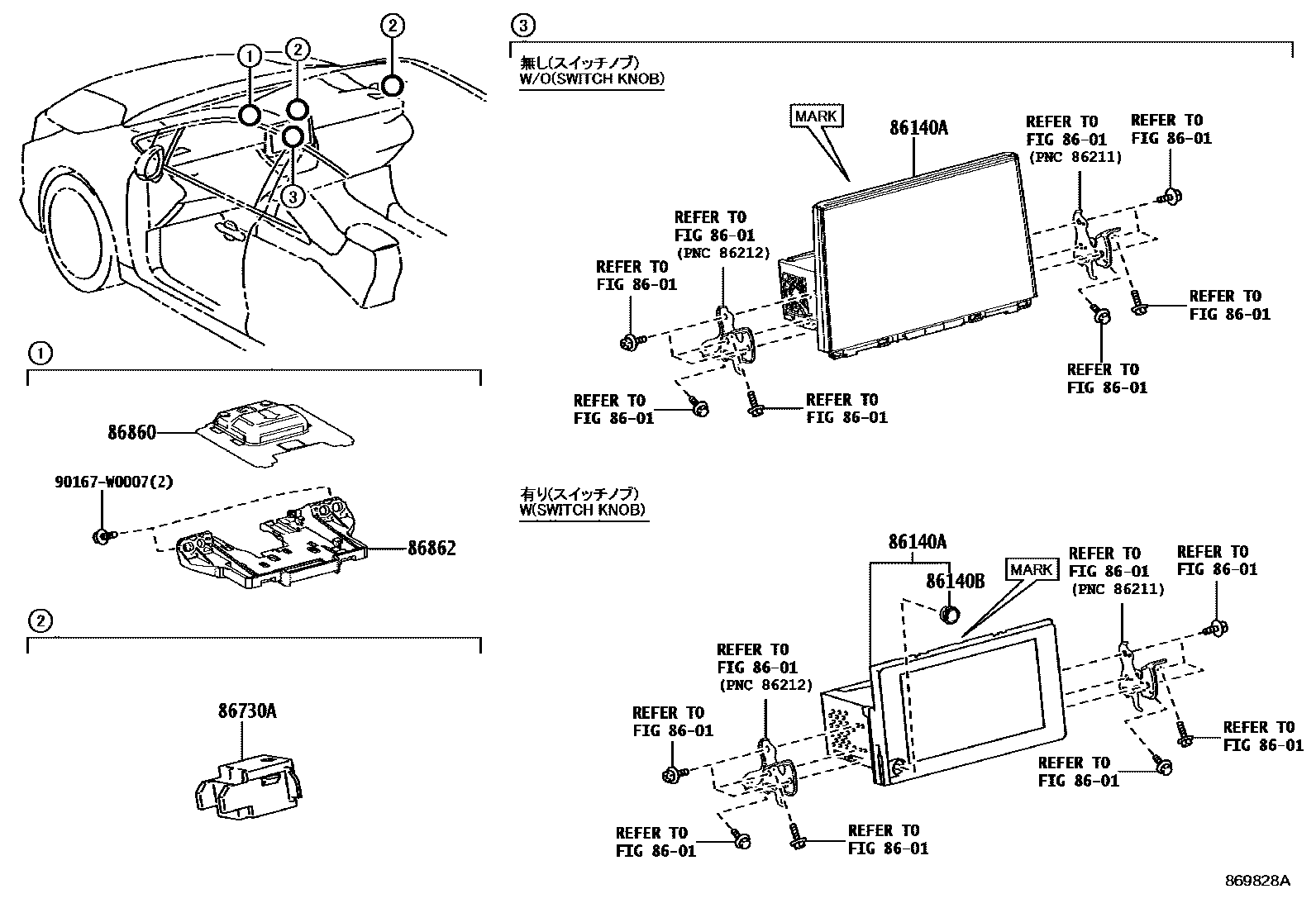

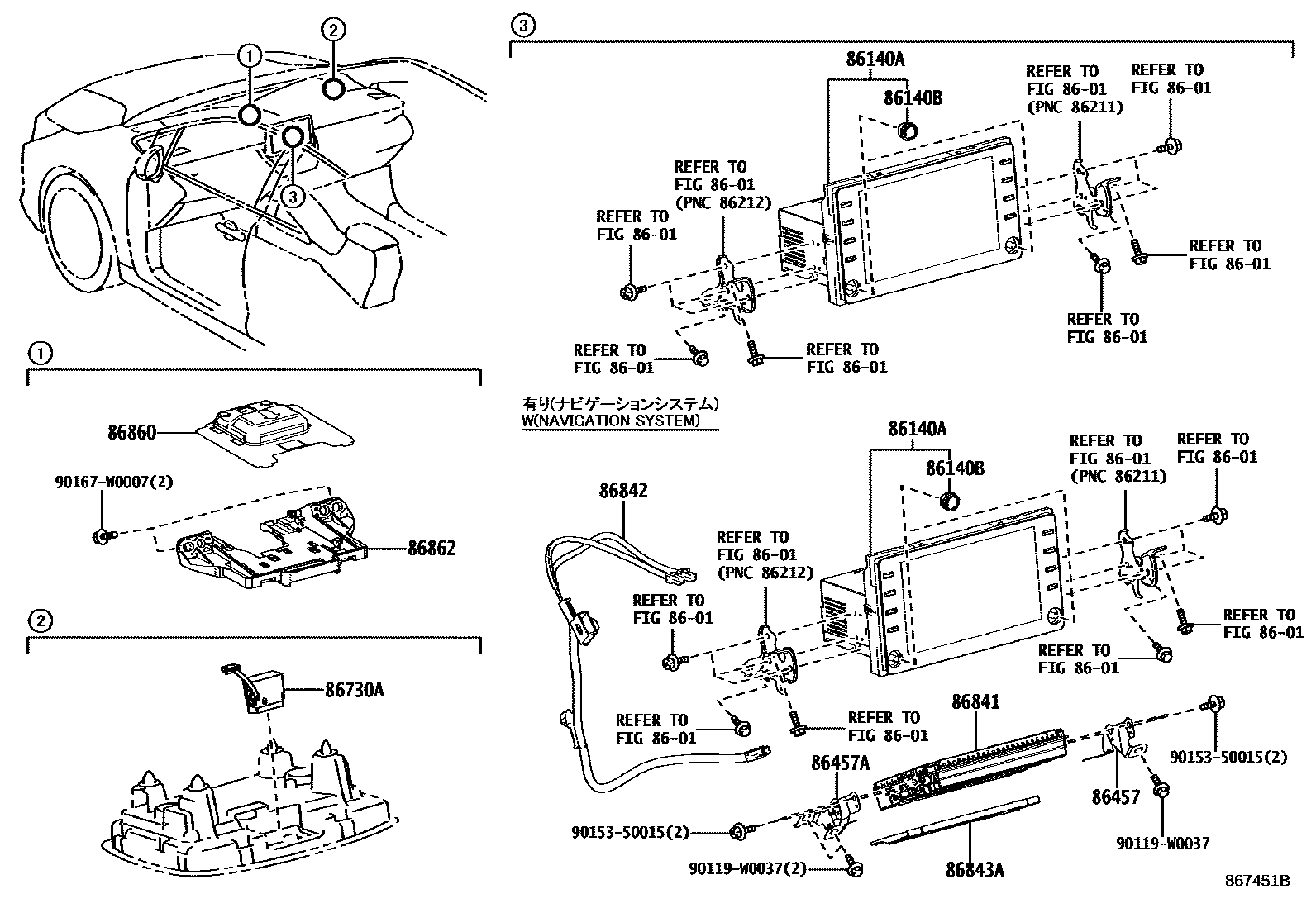

Toyota COROLLA 导航和前监视器显示屏 — Figure 8603
Toyota COROLLA EPC diagram 8603, 导航和前监视器显示屏, with 2 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86140A | Radio and display receiver assembly | 86100-02300 · 86100-02301 · 86100-02302 · 86100-02310 · 86100-02311 · 86100-02312 · 86100-02660 · 86100-02661 · 86100-02670 · 86100-02671 · 86100-02710 · 86100-02711 · 86100-02800 · 86100-02801 · 86100-02802 · 86100-02810 · 86100-02811 · 86100-02812 · 86100-02820 · 86100-02821 · 86140-02610 · 86140-02611 · 86140-02680 · 86140-02690 · 86140-02700 · 86140-02710 · 86140-02720 · 86140-02730 · 86140-02740 · 86140-02750 · 86140-02A70 · 86140-02A71 · 86140-02A80 · 86140-02A81 · 86140-02C40 · 86140-02C41 · 86140-02C50 · 86140-02C51 · 86140-02C60 · 86140-02C61 · 86140-02C70 · 86140-02C71 · 86140-02C80 · 86140-02C81 · 86140-02C90 · 86140-02C91 · 86140-02D00 · 86140-02D01 · 86140-02K30 · 86140-02K31 · 86140-02L40 · 86140-02L41 · 86140-02M00 · 86140-02M01 · 86140-02M10 · 86140-02M11 · 86140-02M20 · 86140-02M21 · 86140-02M30 · 86140-02N50 · 86140-02N51 · 86140-02N60 · 86140-02N61 · 86140-02N70 · 86140-02N71 · 86140-02P40 · 86140-02P41 · 86140-02P42 · 86140-02P50 · 86140-02P51 · 86140-02P52 · 86140-02P70 · 86140-02P71 · 86140-02P80 · 86140-02P81 · 86140-02P82 · 86140-02P90 · 86140-02P91 |
| 86140B | Radio and display receiver switch button | 90011-25308 · 90011-25344 · 90011-25351 |
| 86457 | Multimedia module bracket No. 1 | 86457-02010 |
| 86457A | Multimedia module bracket No. 2 | 86457-02020 |
| 86730A | Telephone amplifier assembly | 86730-02050 · 86730-F4010 · 86730-F4020 |
| 86841 | Navigation ECU | 86840-06041 · 86840-0W120 · 86840-K0010 · 86840-K0011 · 86840-K0020 |
| 86842 | Navigation harness No. 1 | 86842-12020 · 86842-12030 |
| 86843A | Navigation ECU cover | 86843-02030 |
| 86860 | Navigation antenna assembly | 86860-02080 · 86880-02070 · 86880-02110 · 86880-0D040 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-58020 |
