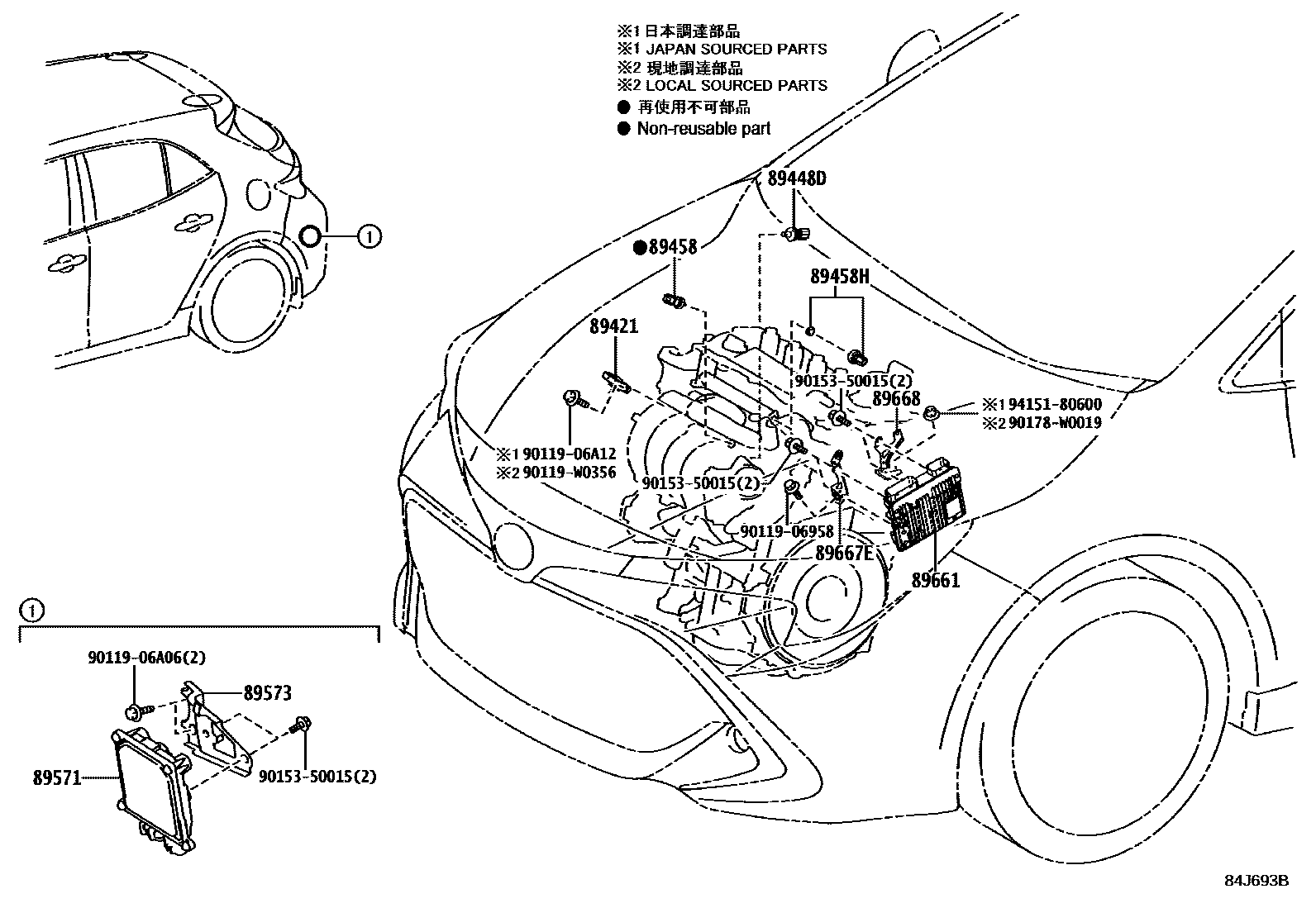

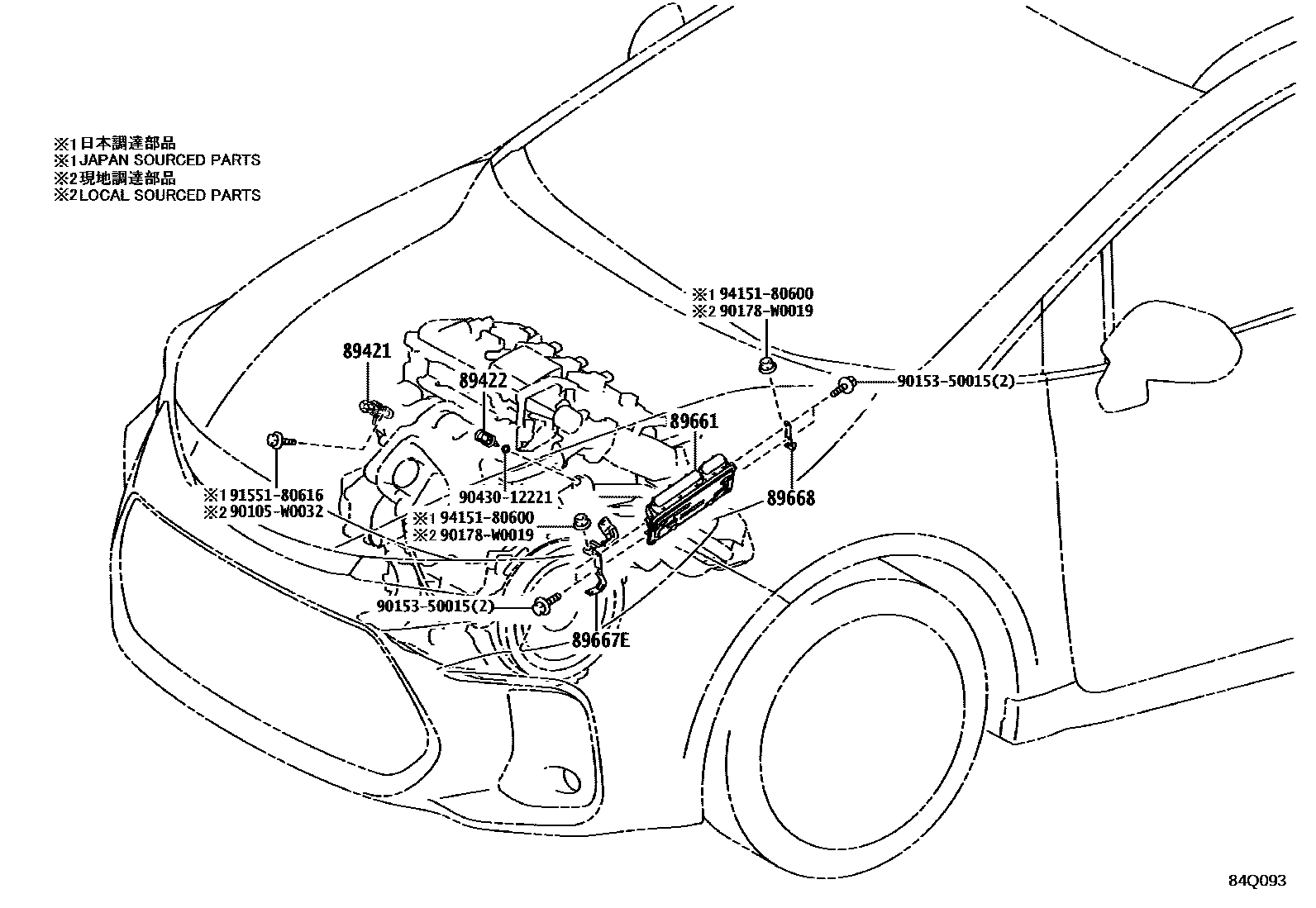

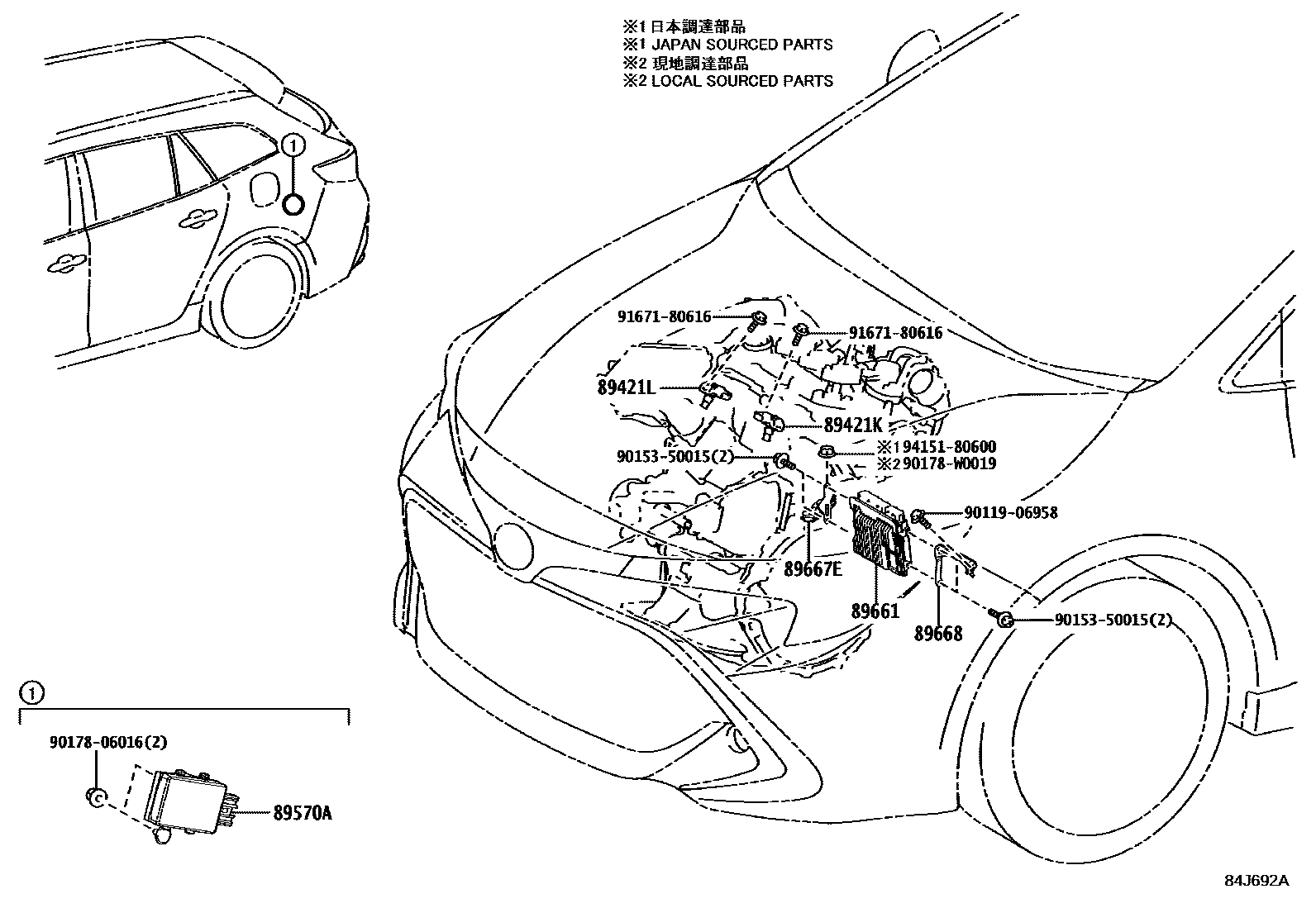

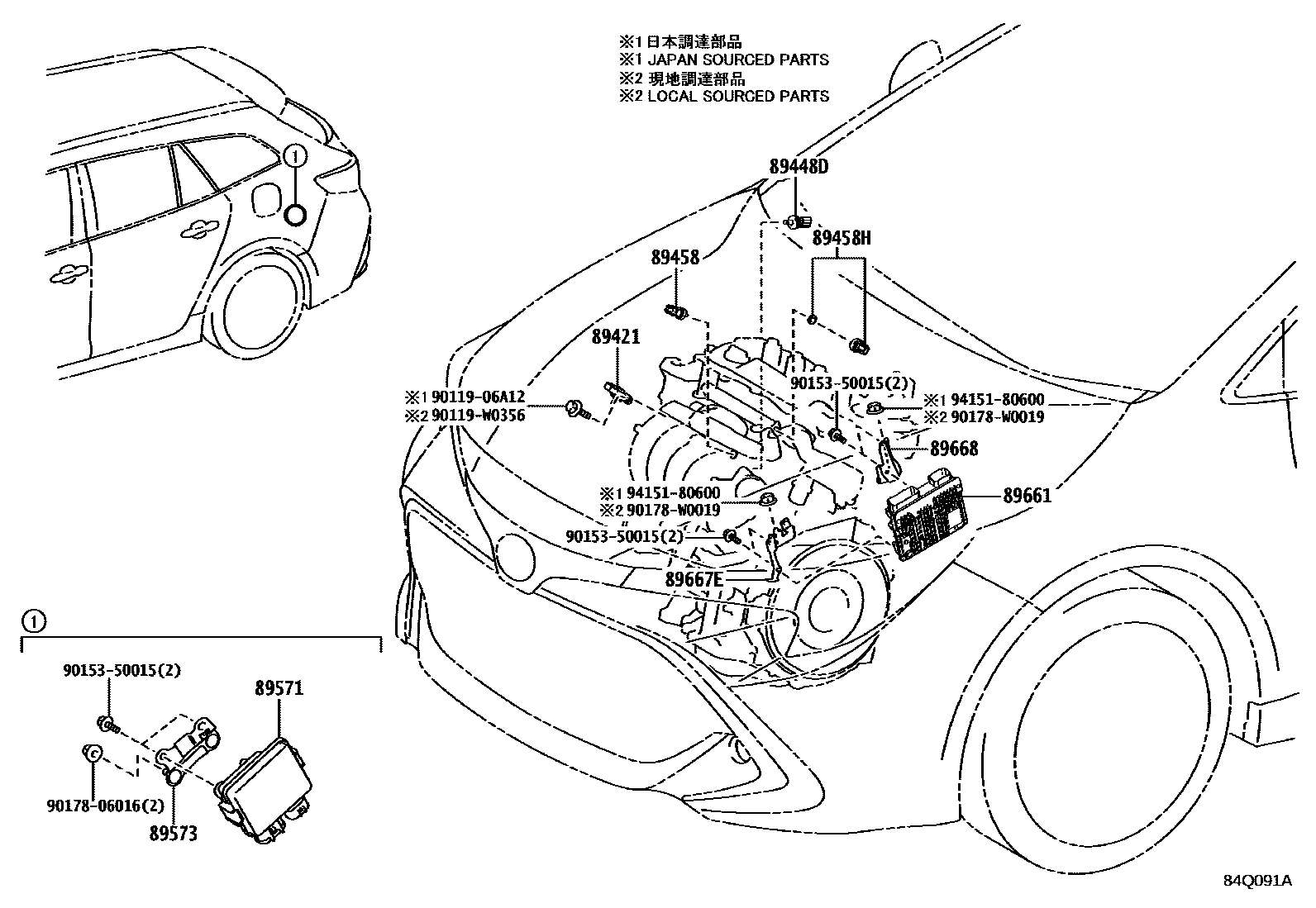

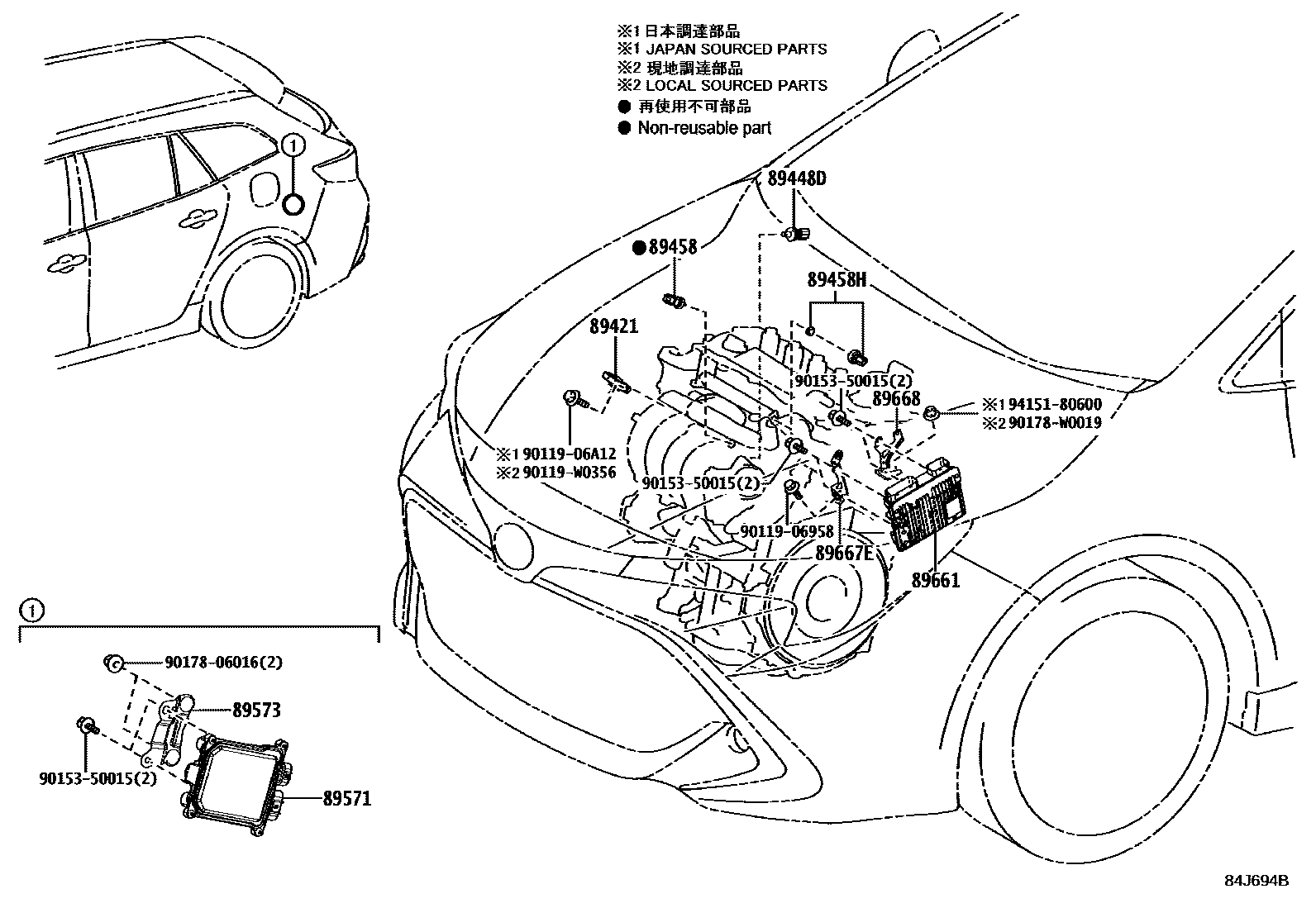

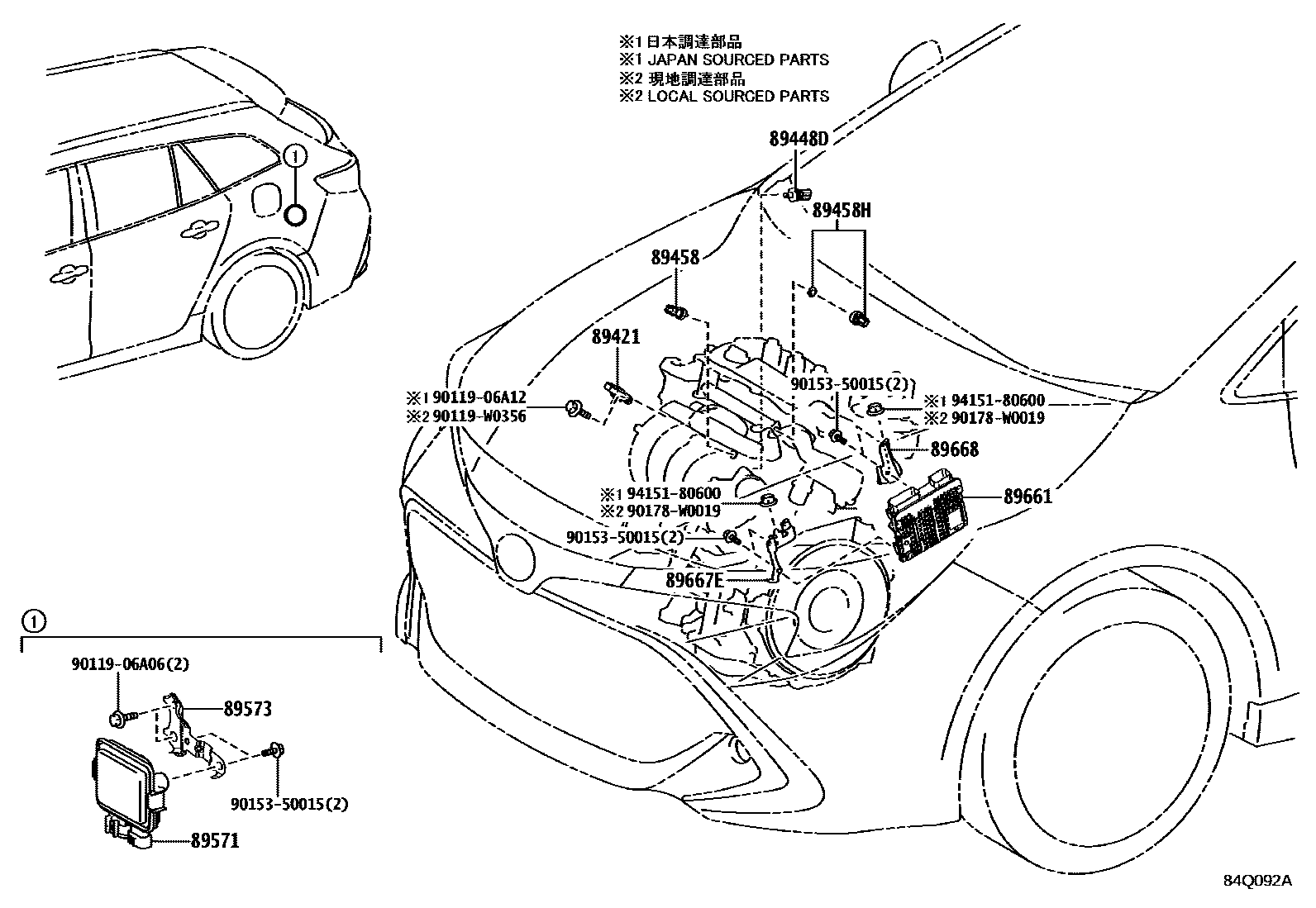

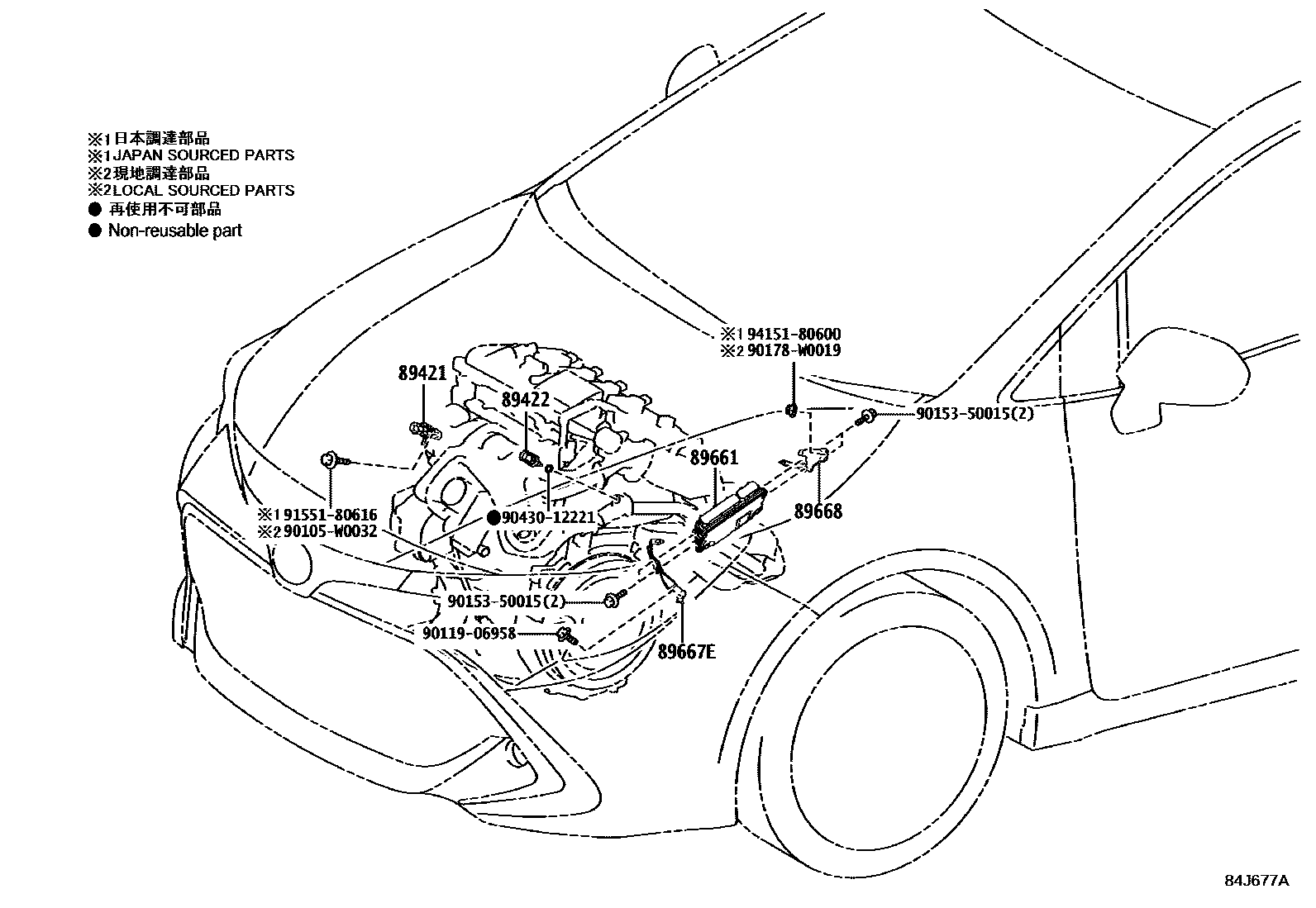

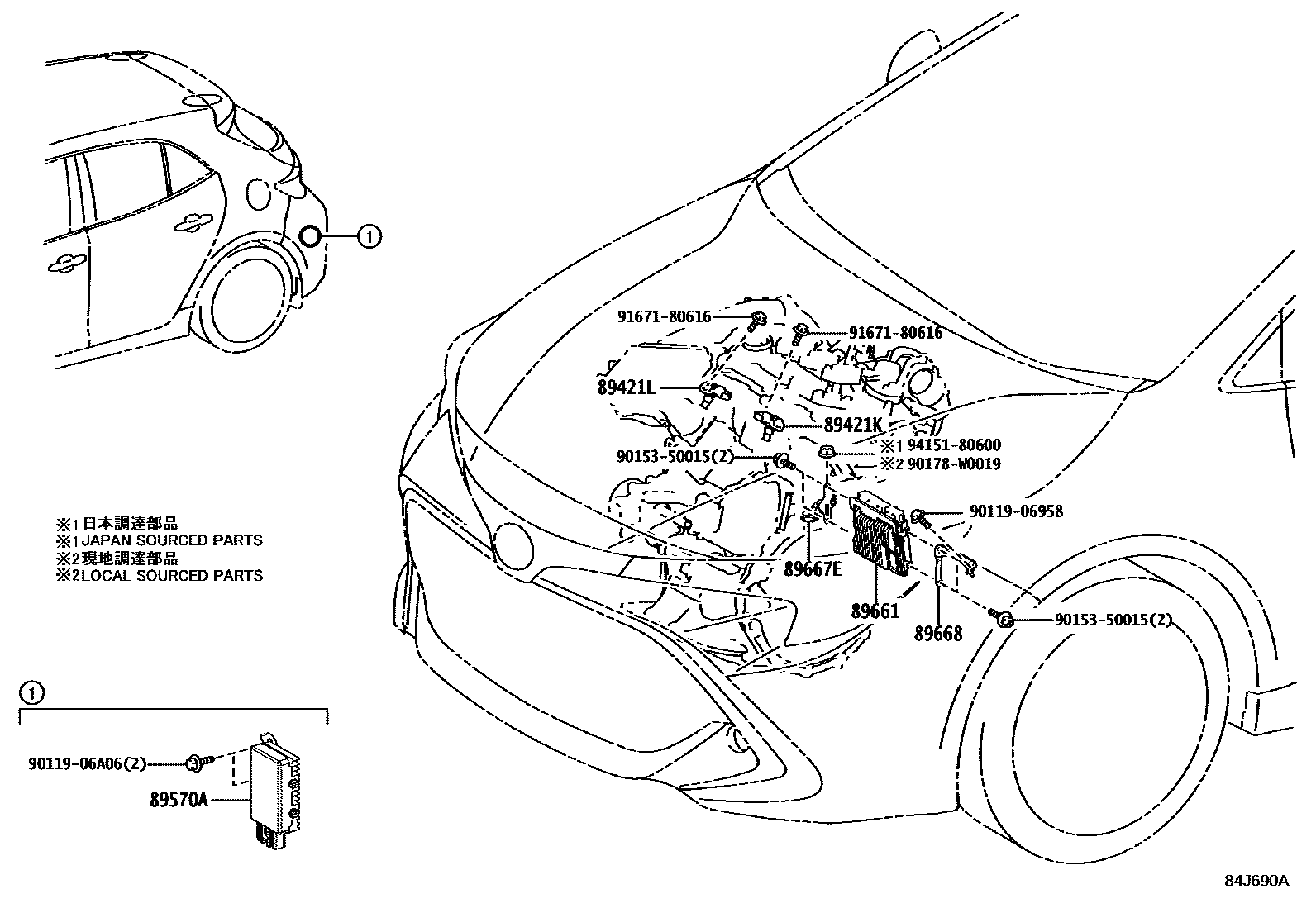

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 8 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 · 89421-33010 |
| 89421K | Turbo pressure sensor No. 1 | 89421-78010 |
| 89421L | Turbocharger No. 2 pressure sensor | 89421-78010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89448D | Oil pressure and sensors | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 |
| 89458H | No. 2 fuel pressure sensor | 89458-33041 · 89458-33042 |
| 89570A | Fuel pump control ECU assembly | 89570-12410 · 89570-12450 |
| 89571 | Fuel pump control ECU | 89571-12010 · 89571-48010 |
| 89573 | Fuel pump control ECU bracket | 89573-02020 · 89573-02080 · 89573-12110 |
| 89661 | Engine control ECU | 89661-0ZS10 · 89661-0ZU10 · 89661-0ZW50 · 89661-0ZX10 · 89661-0ZX20 · 89661-0ZX30 · 89661-0ZX40 · 89661-0ZX50 · 89661-0ZX60 · 89661-0ZX80 · 89661-0ZX90 · 89666-02750 · 89666-02770 · 89666-02A30 · 89666-02A90 · 89666-02B00 · 89666-02B10 · 89666-02B20 · 89666-02D90 · 89666-02D91 · 89666-02E60 · 89666-02G20 · 89666-02M00 · 89666-02M80 |
| 89667E | No. 1 engine control ECU bracket | 89667-02500 · 89667-02520 · 89667-02680 · 89667-02690 · 89667-F4030 |
| 89668 | No. 2 engine control ECU bracket | 89668-02500 · 89668-02510 · 89668-02670 · 89668-02680 · 89668-F4020 |
