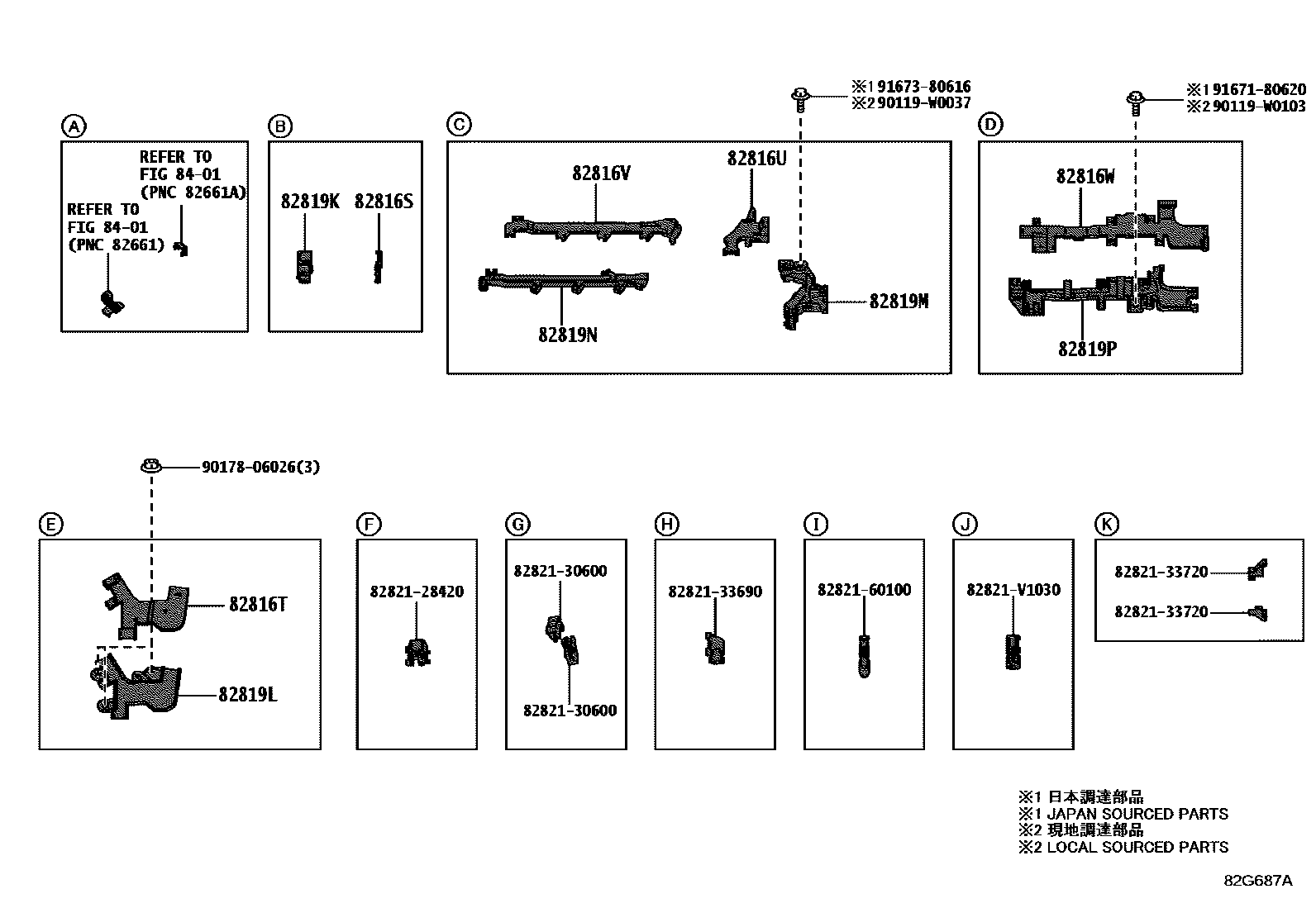

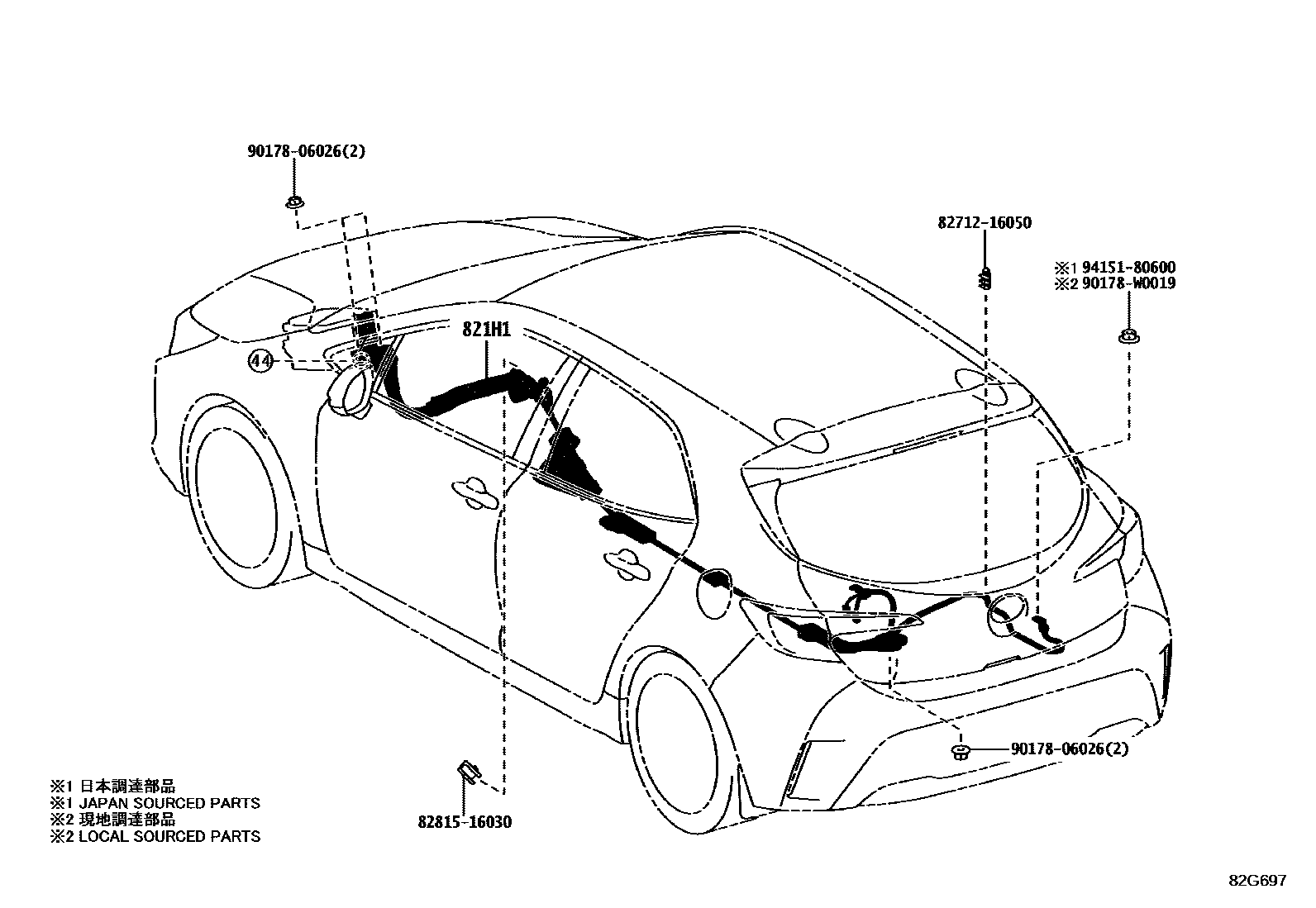

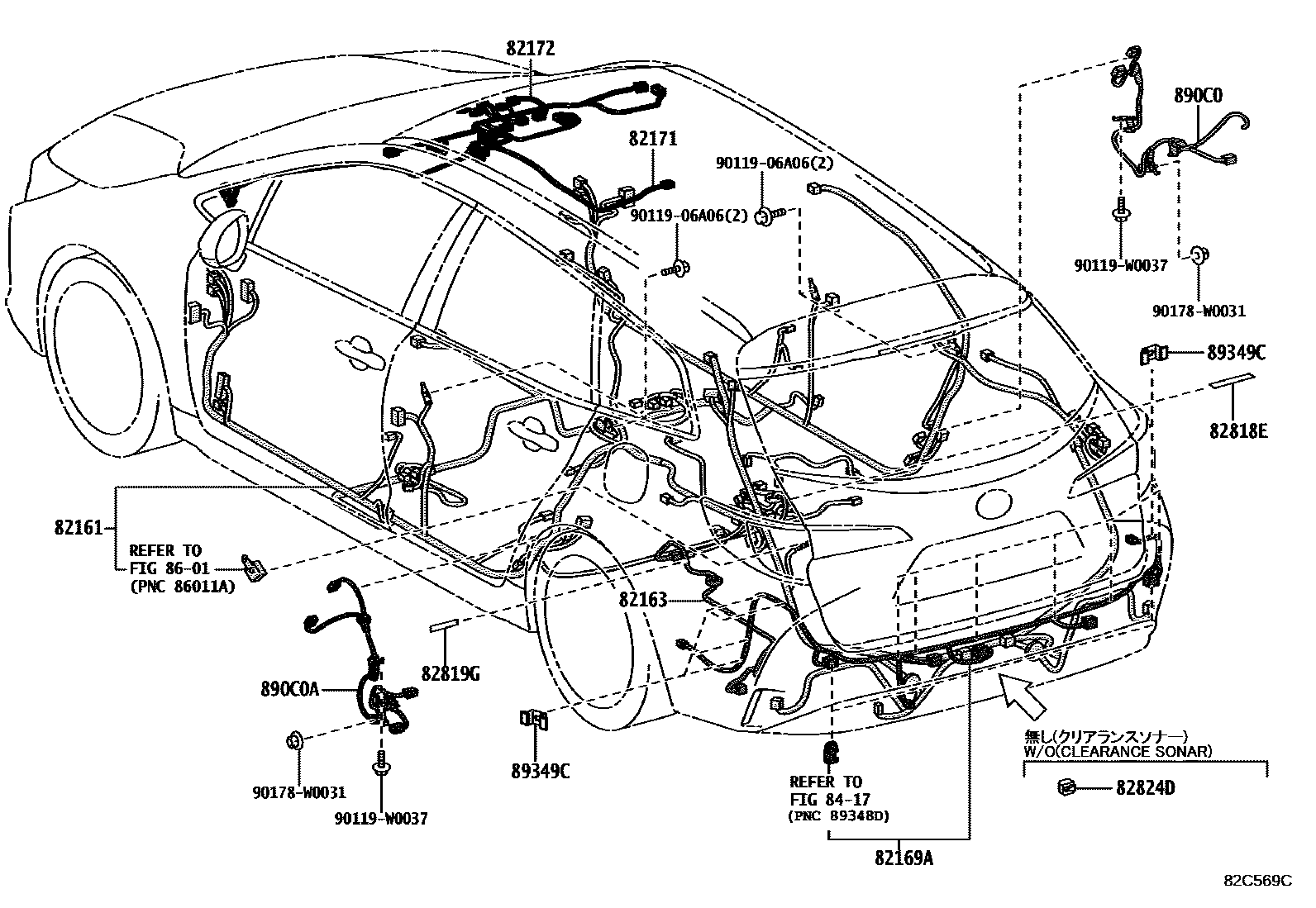

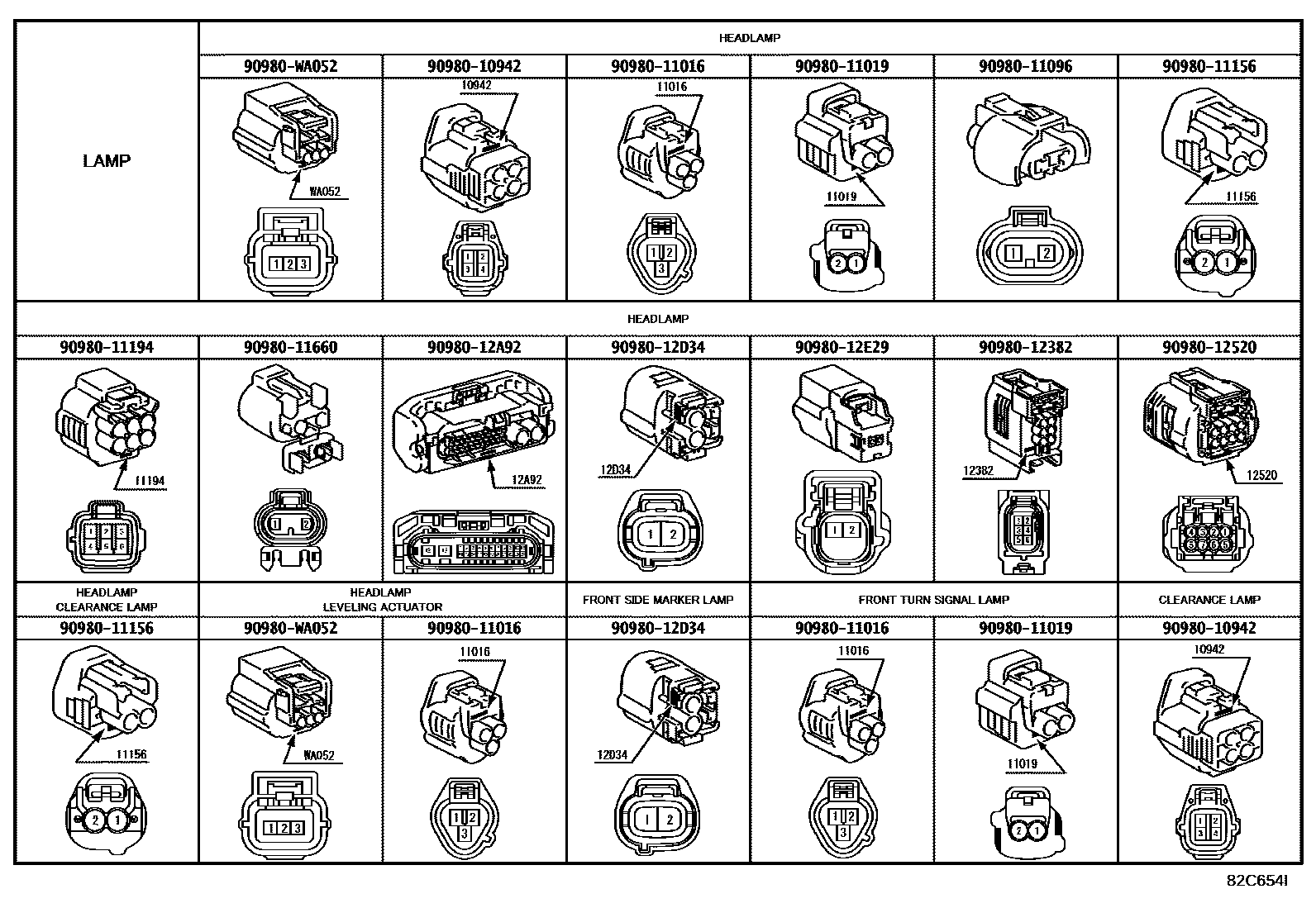

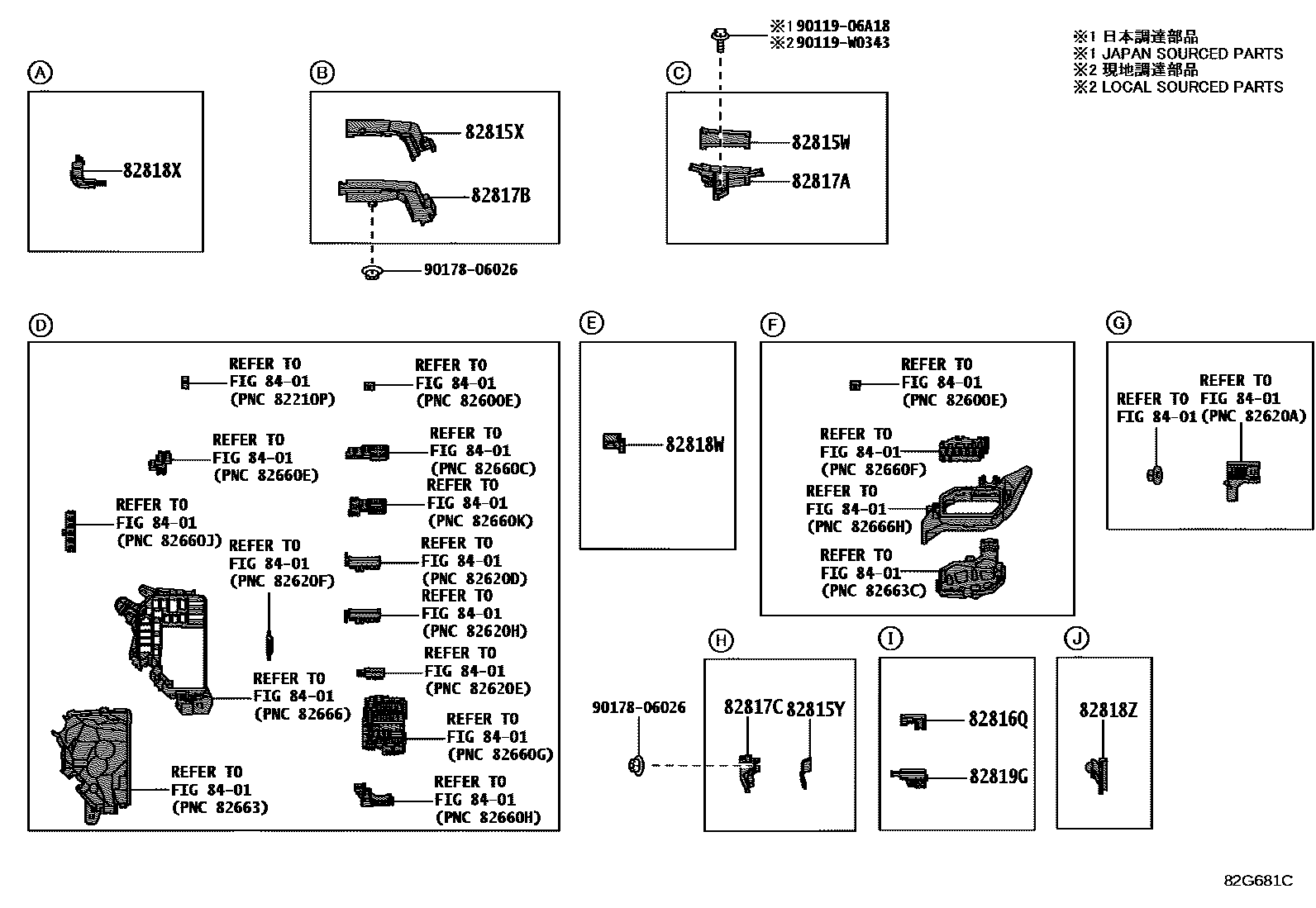

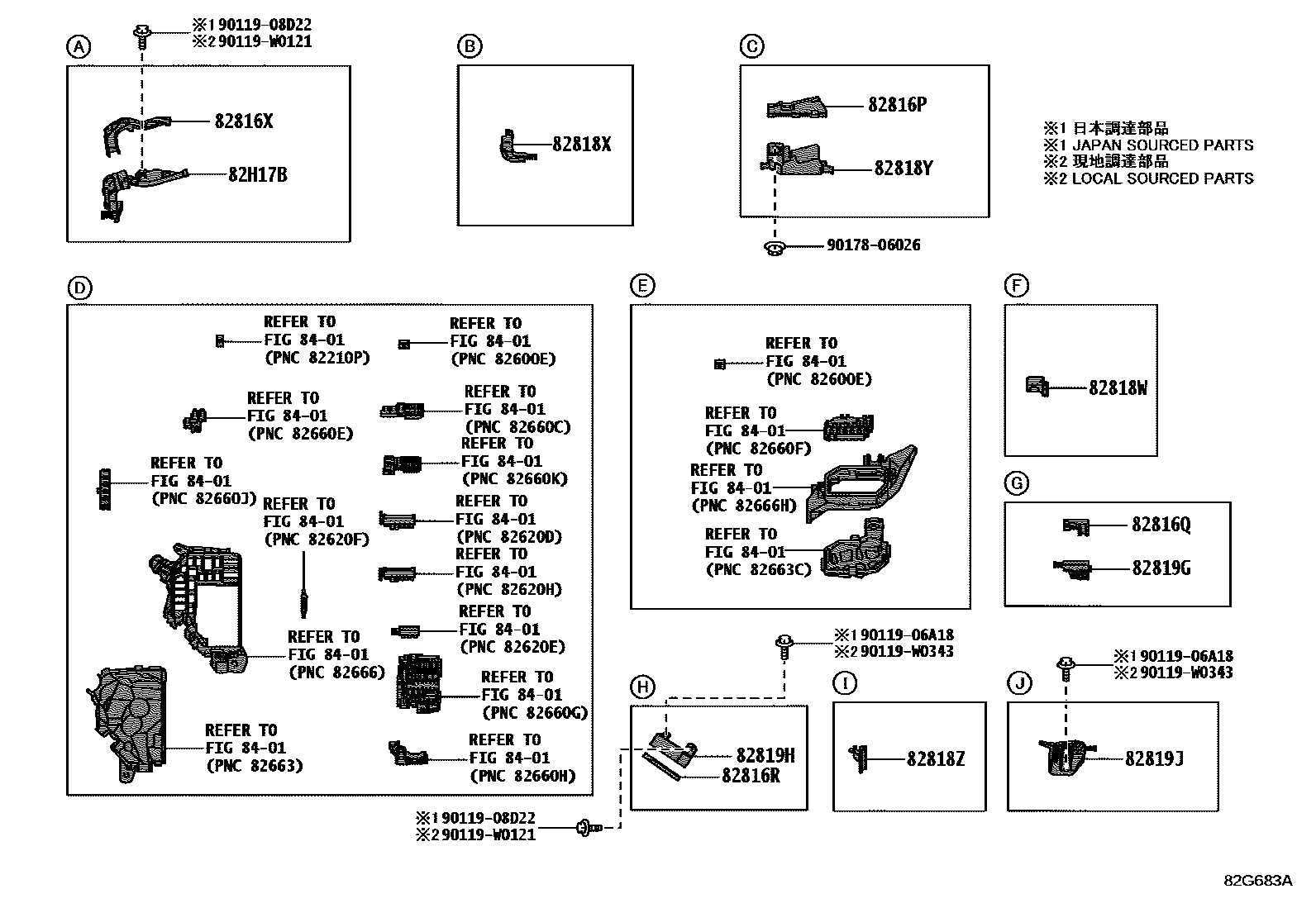

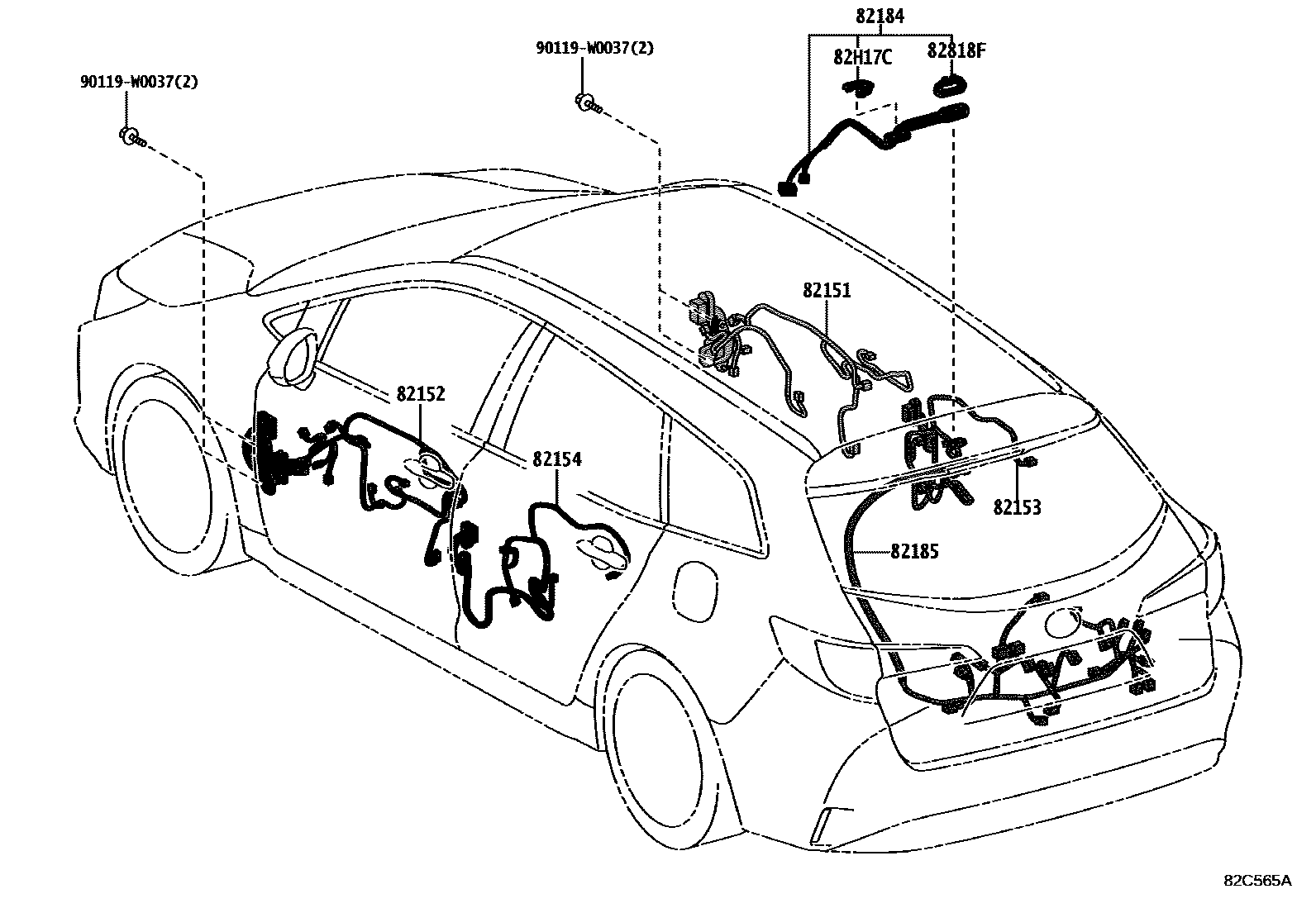

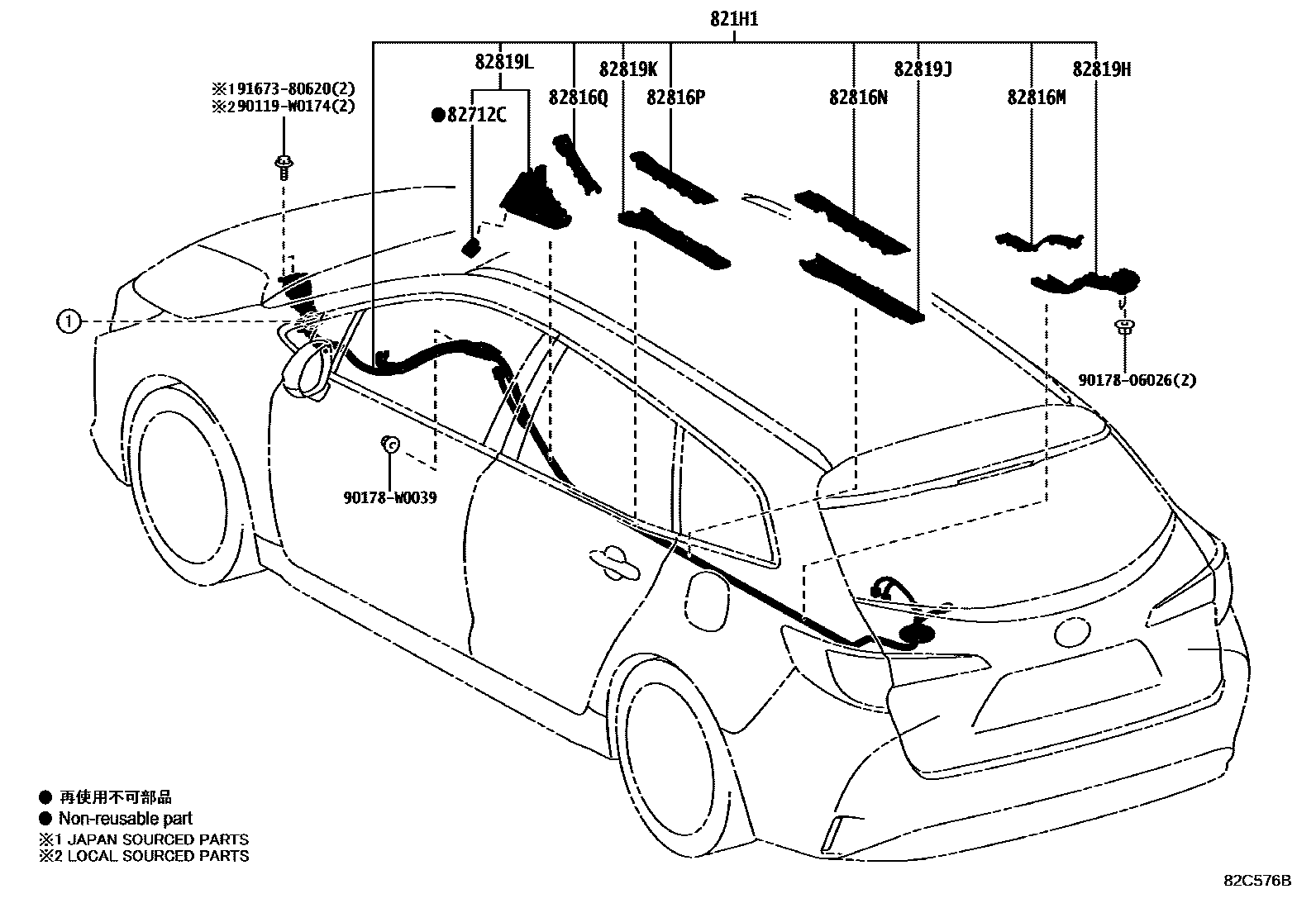

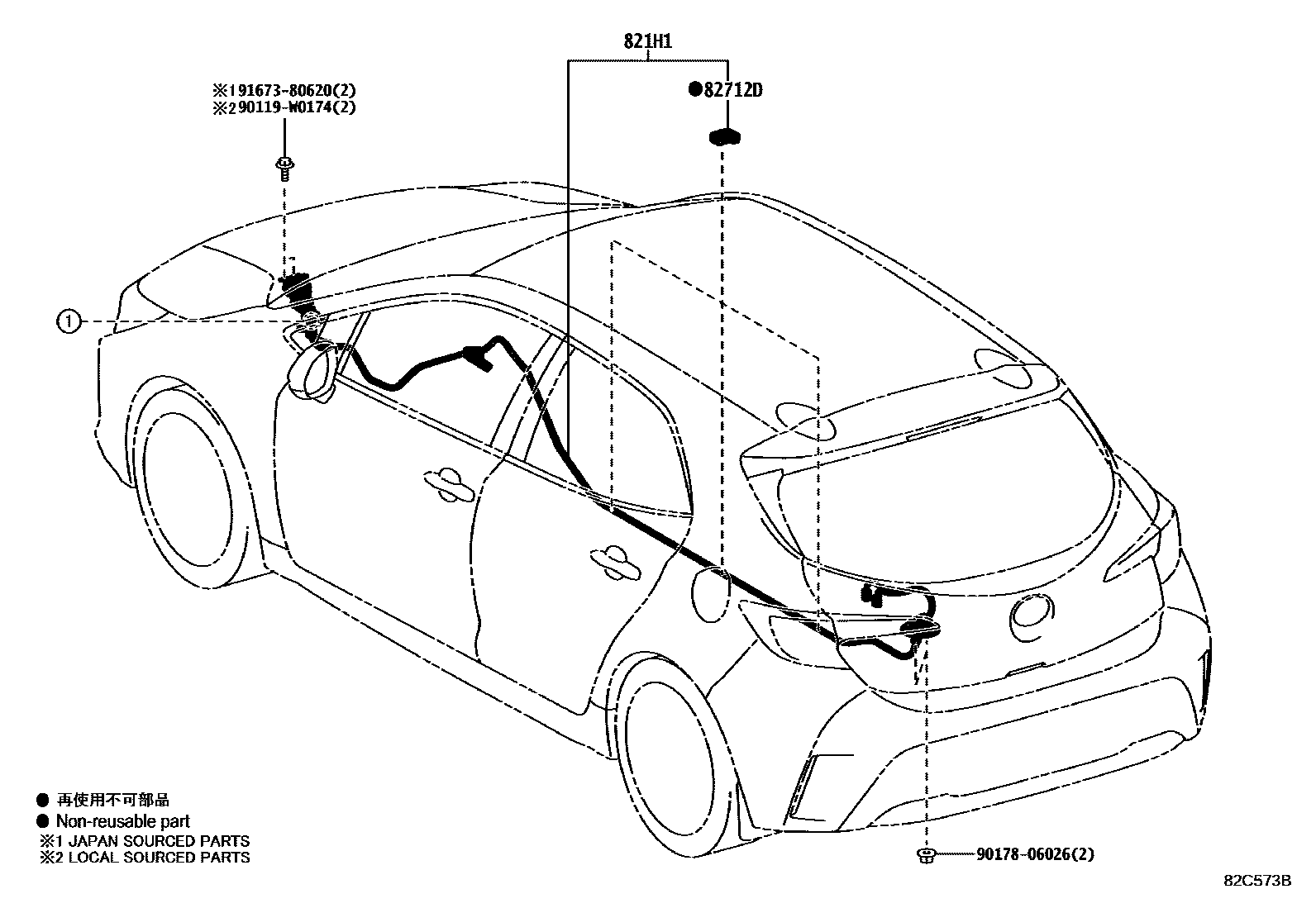

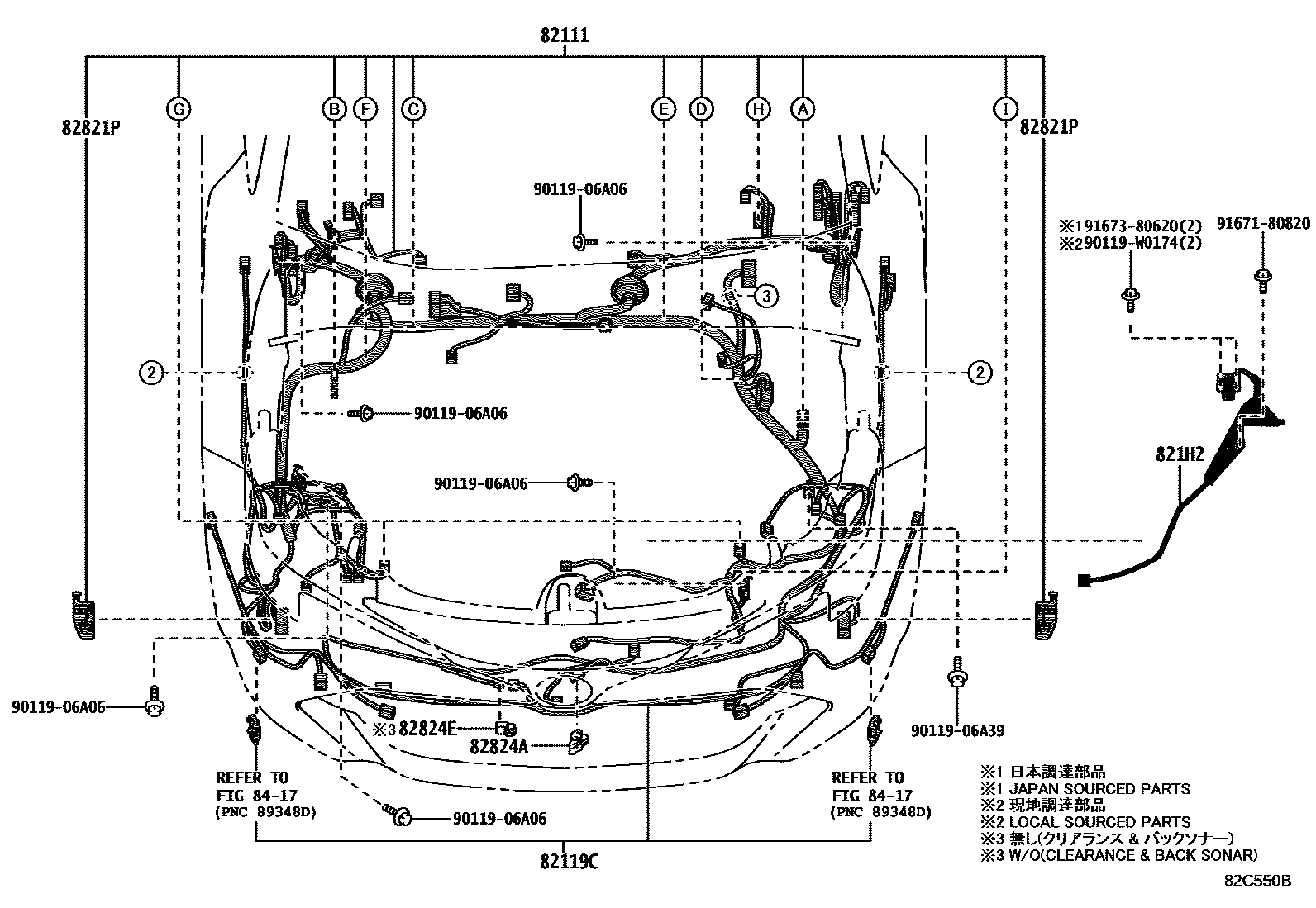

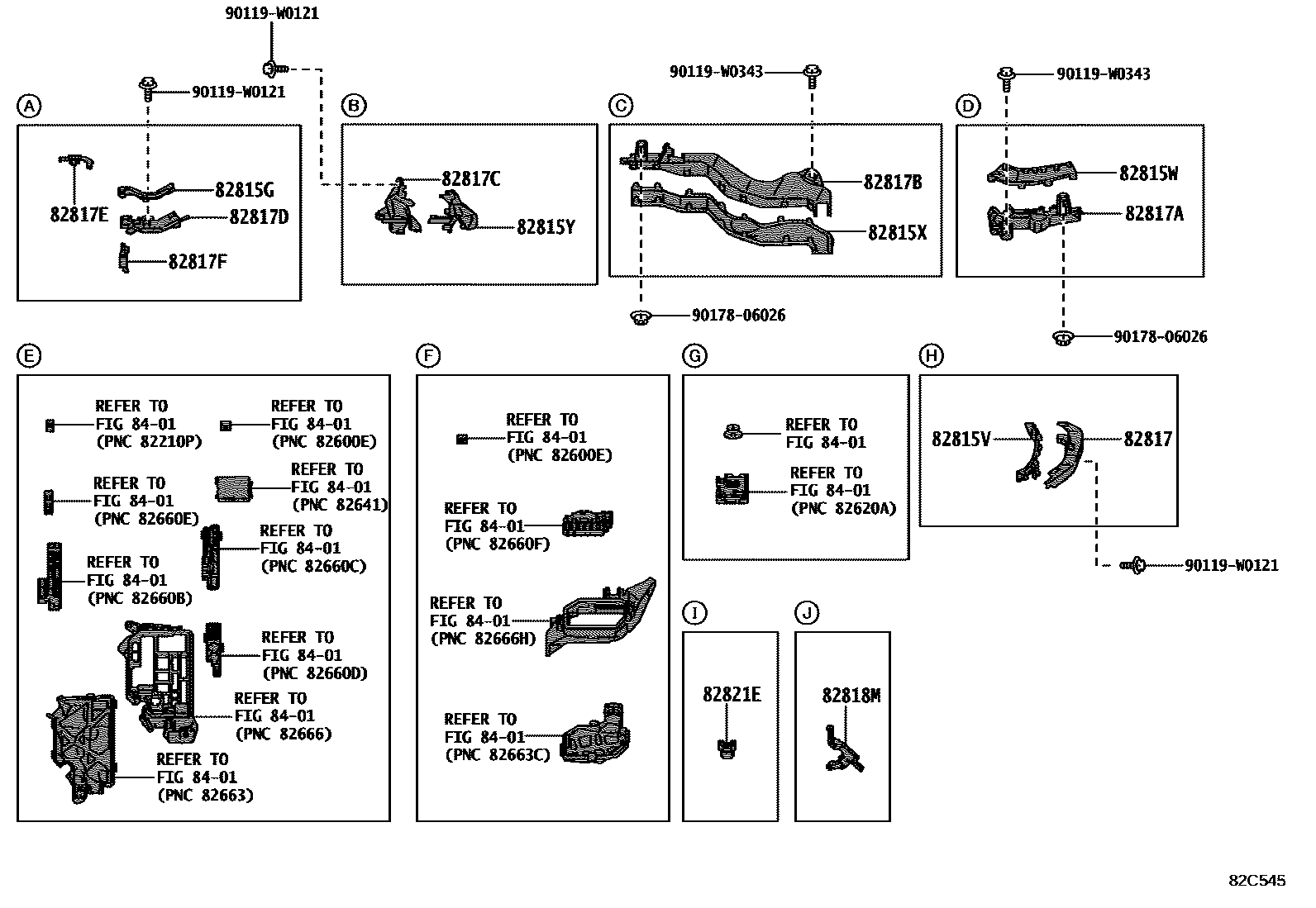

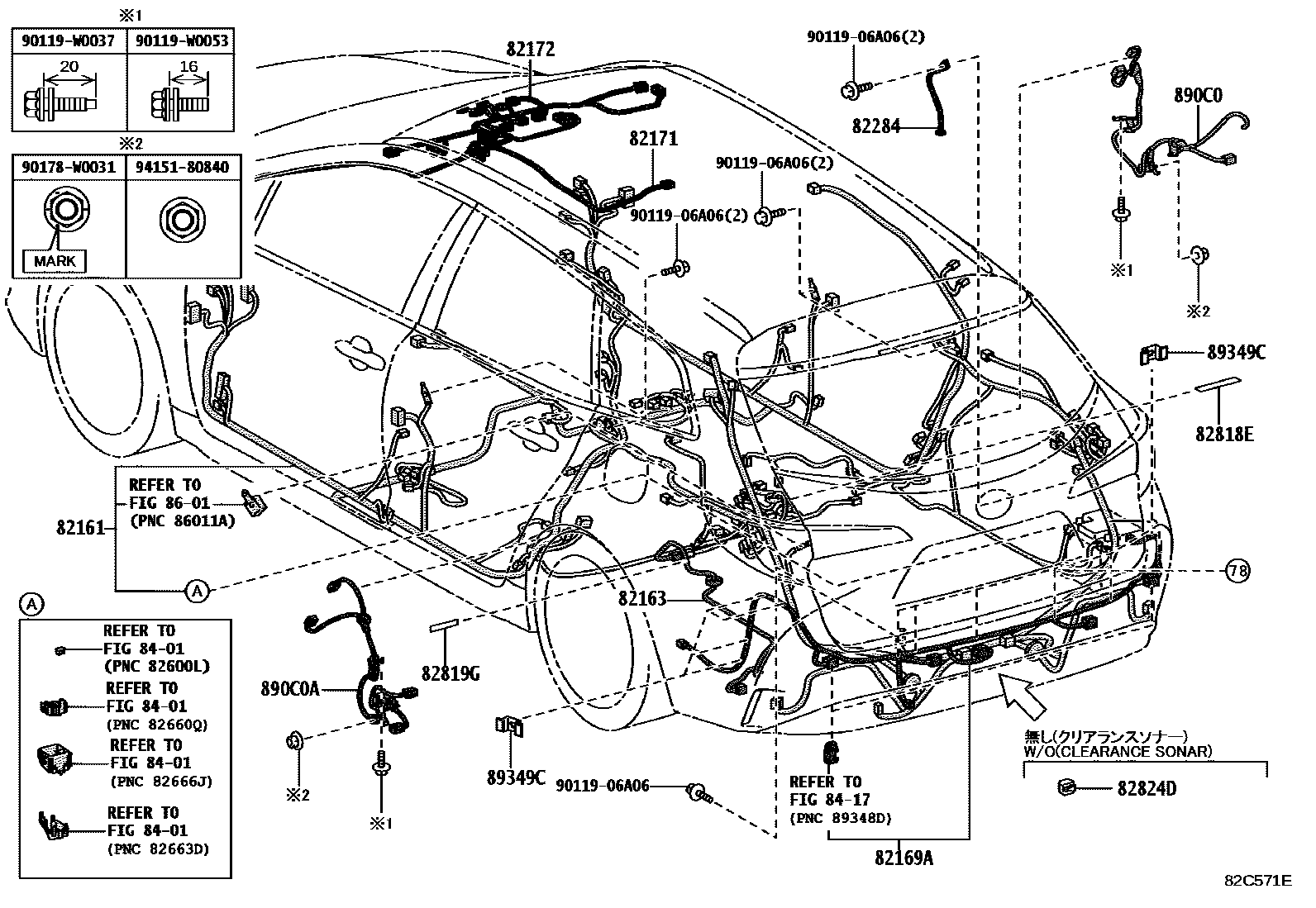

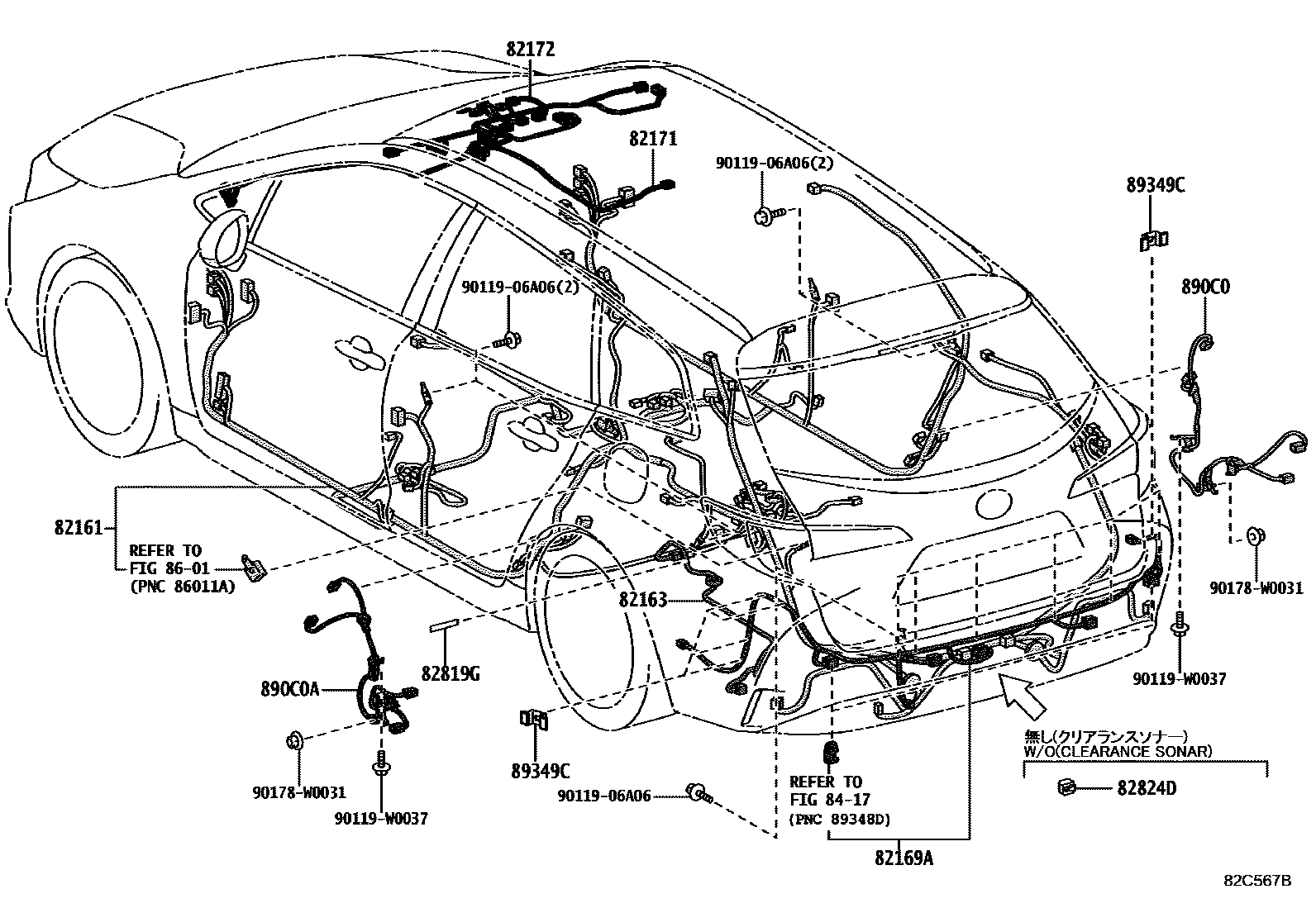

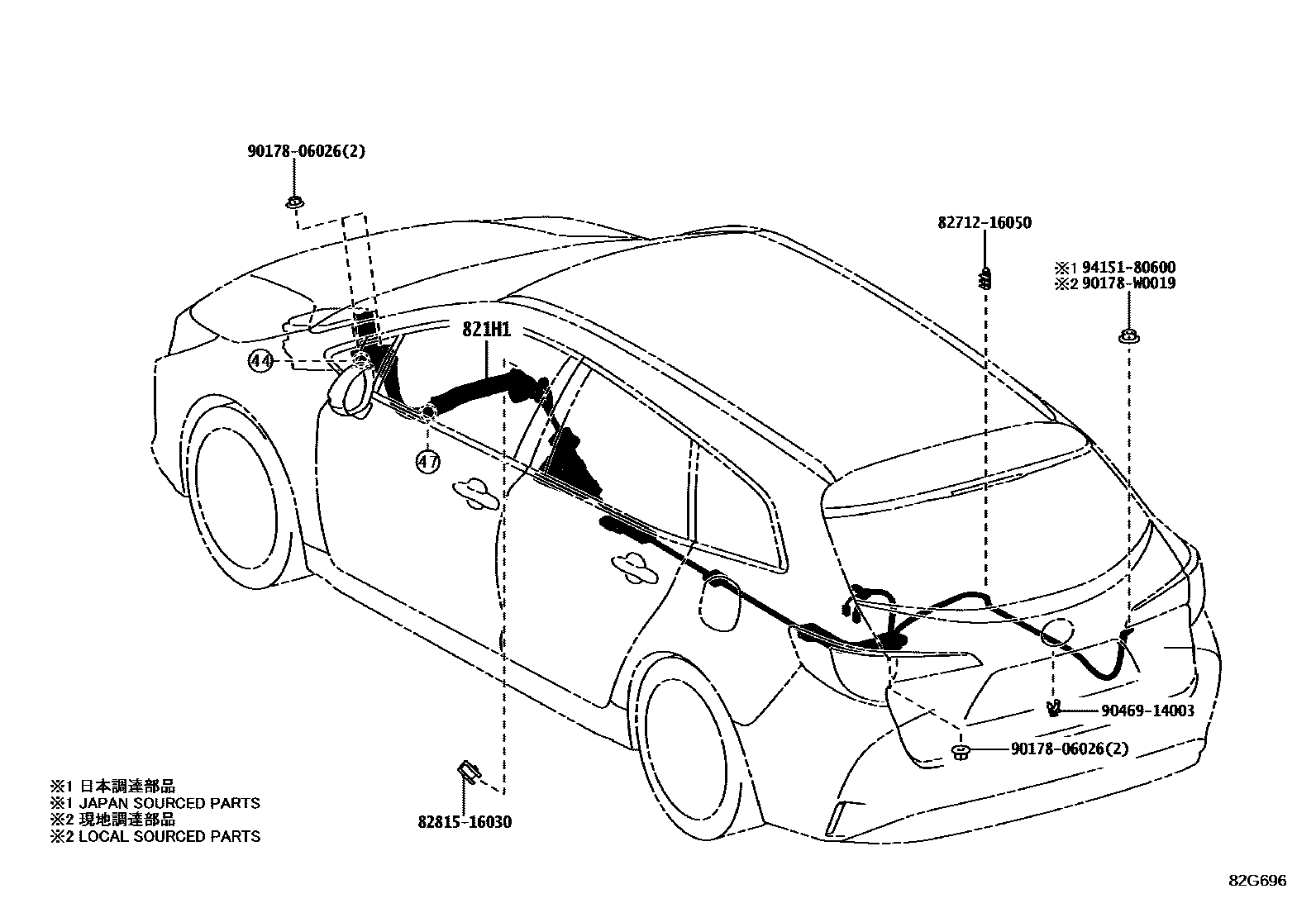

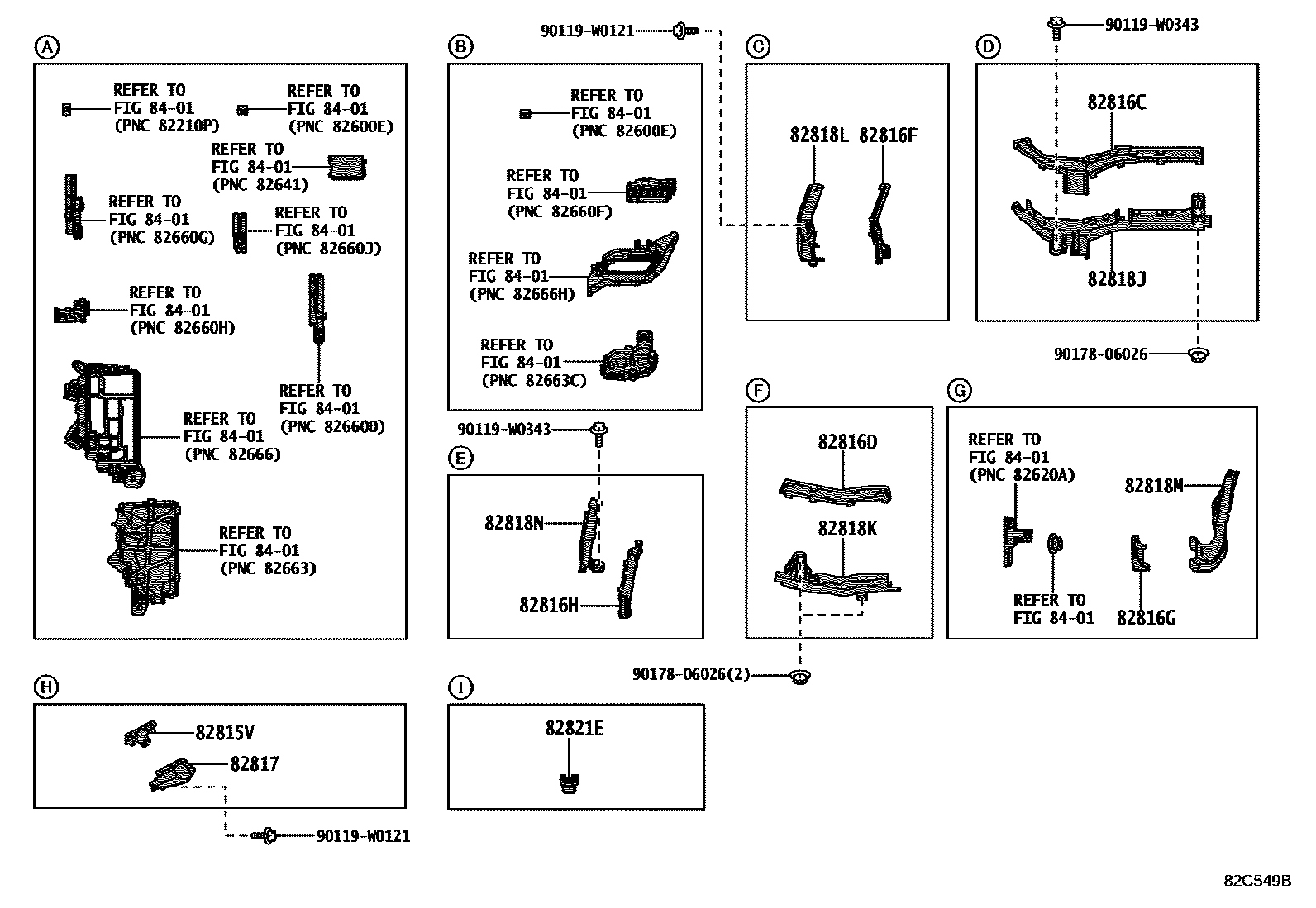

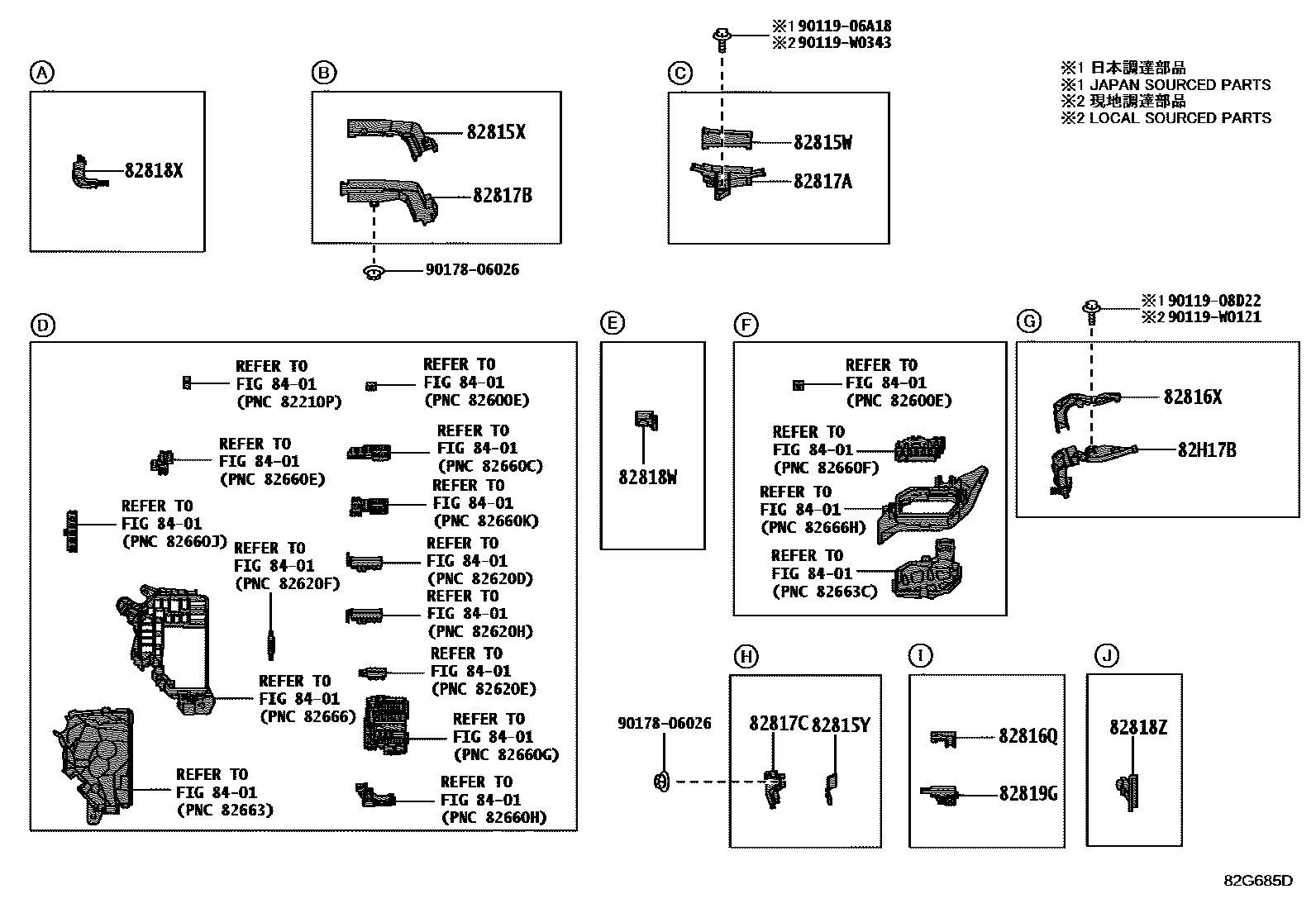

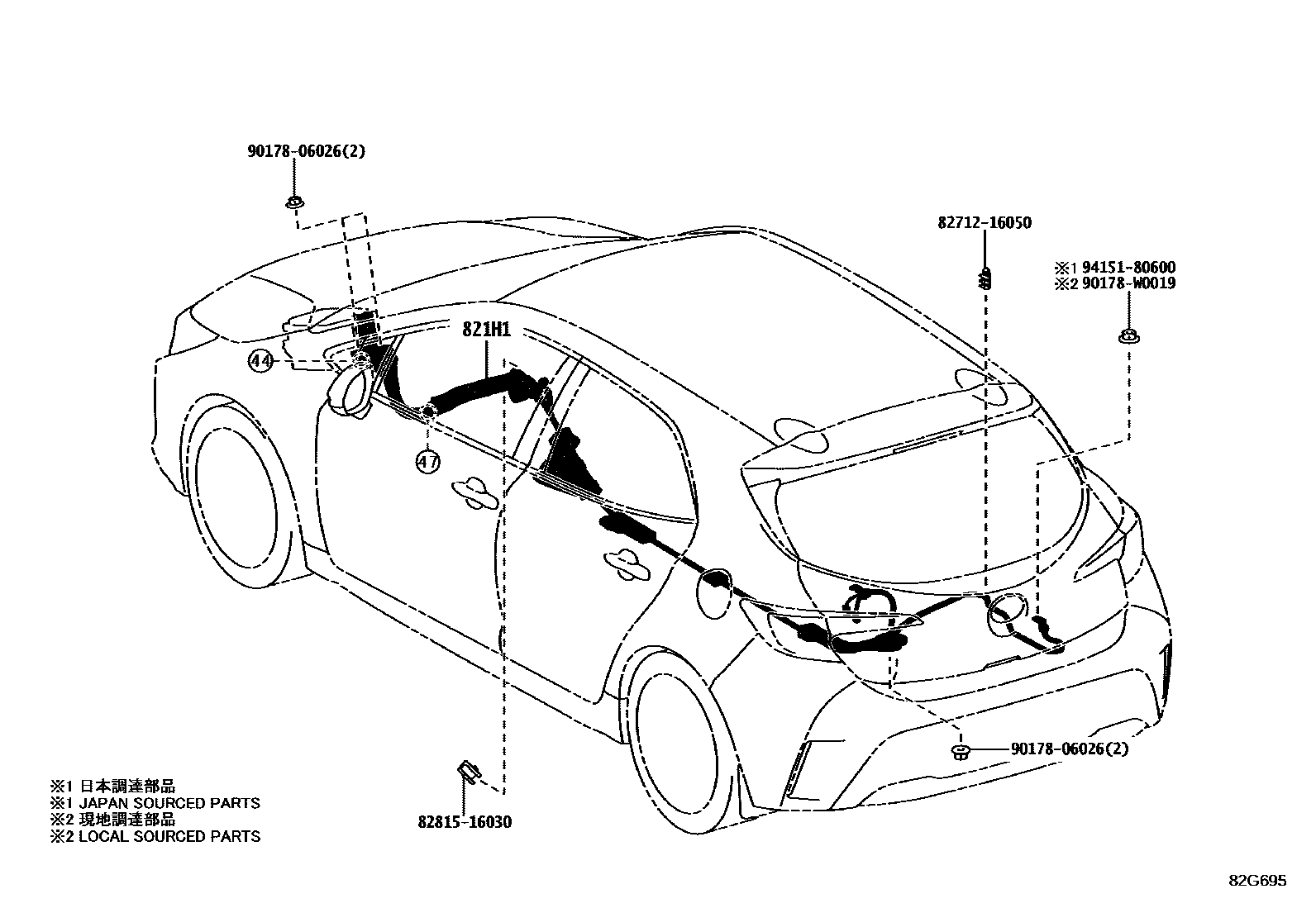

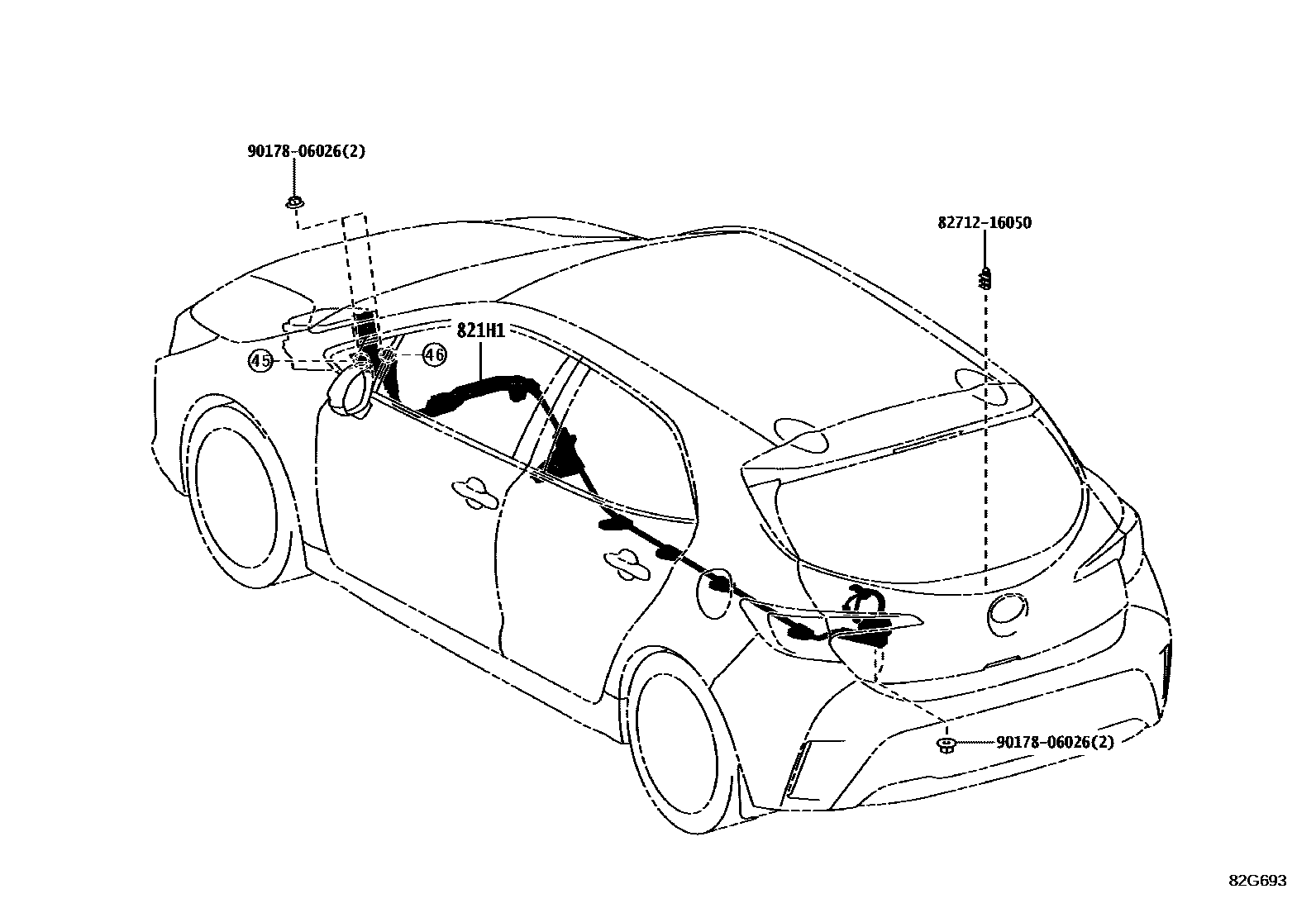

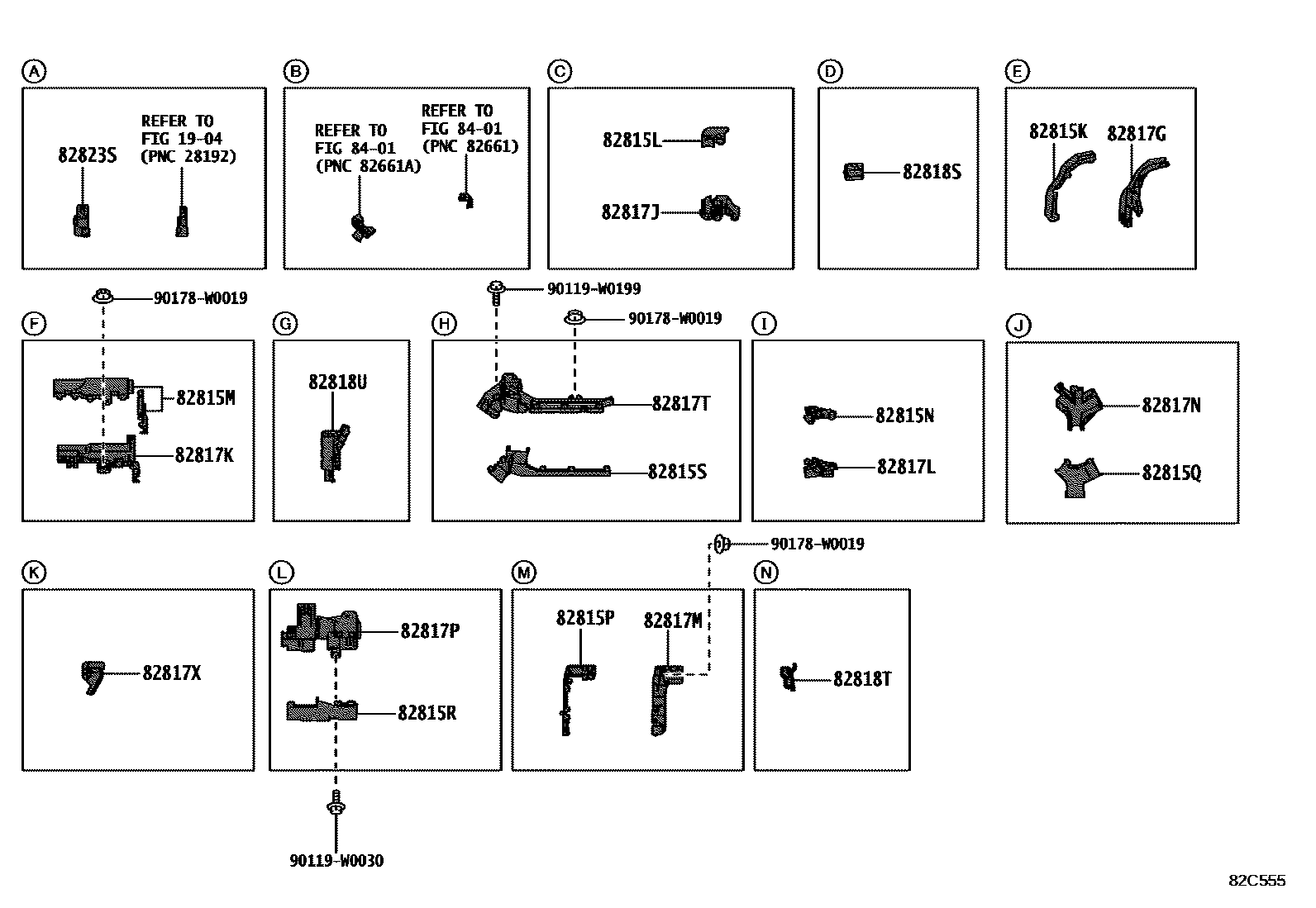

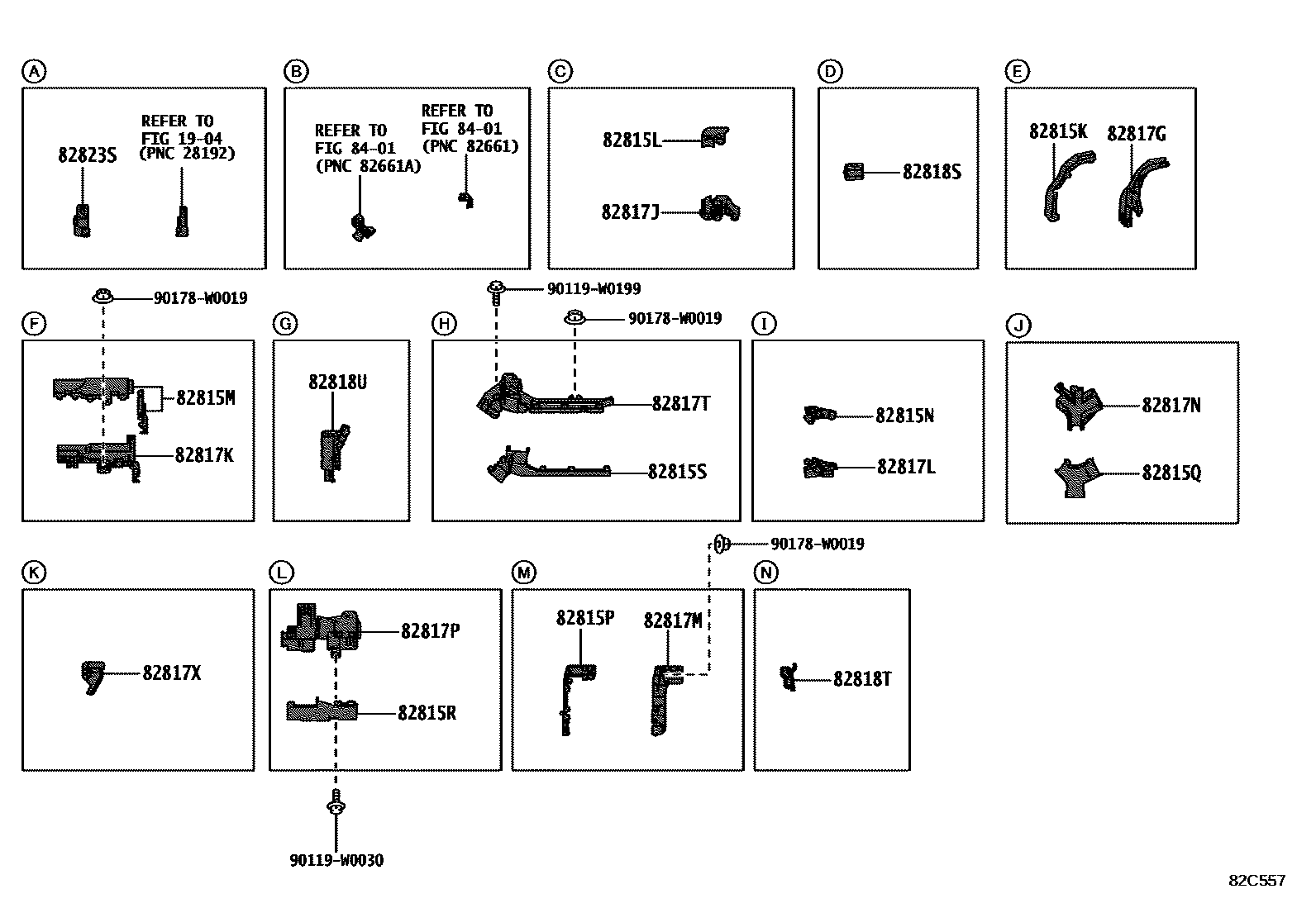

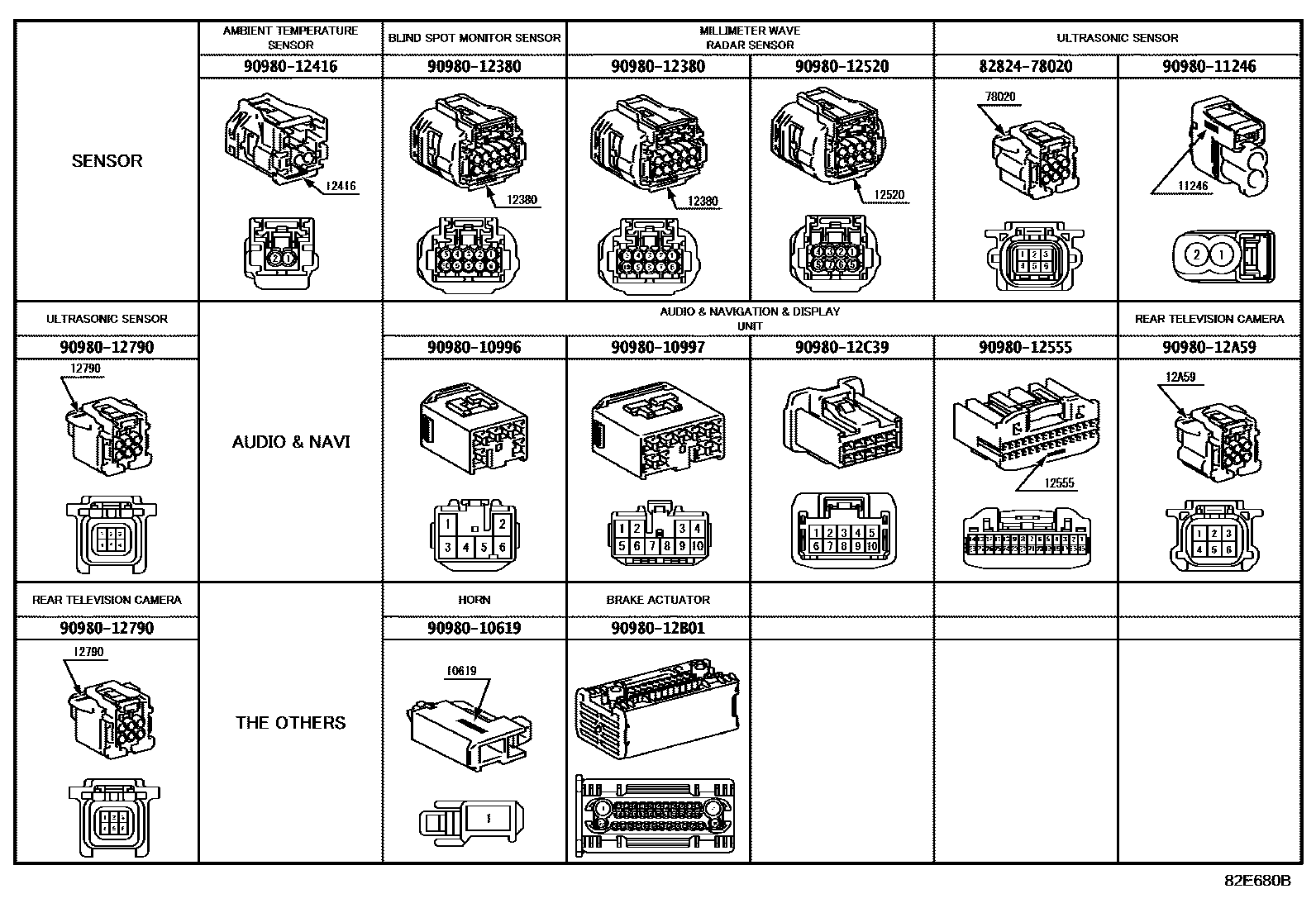

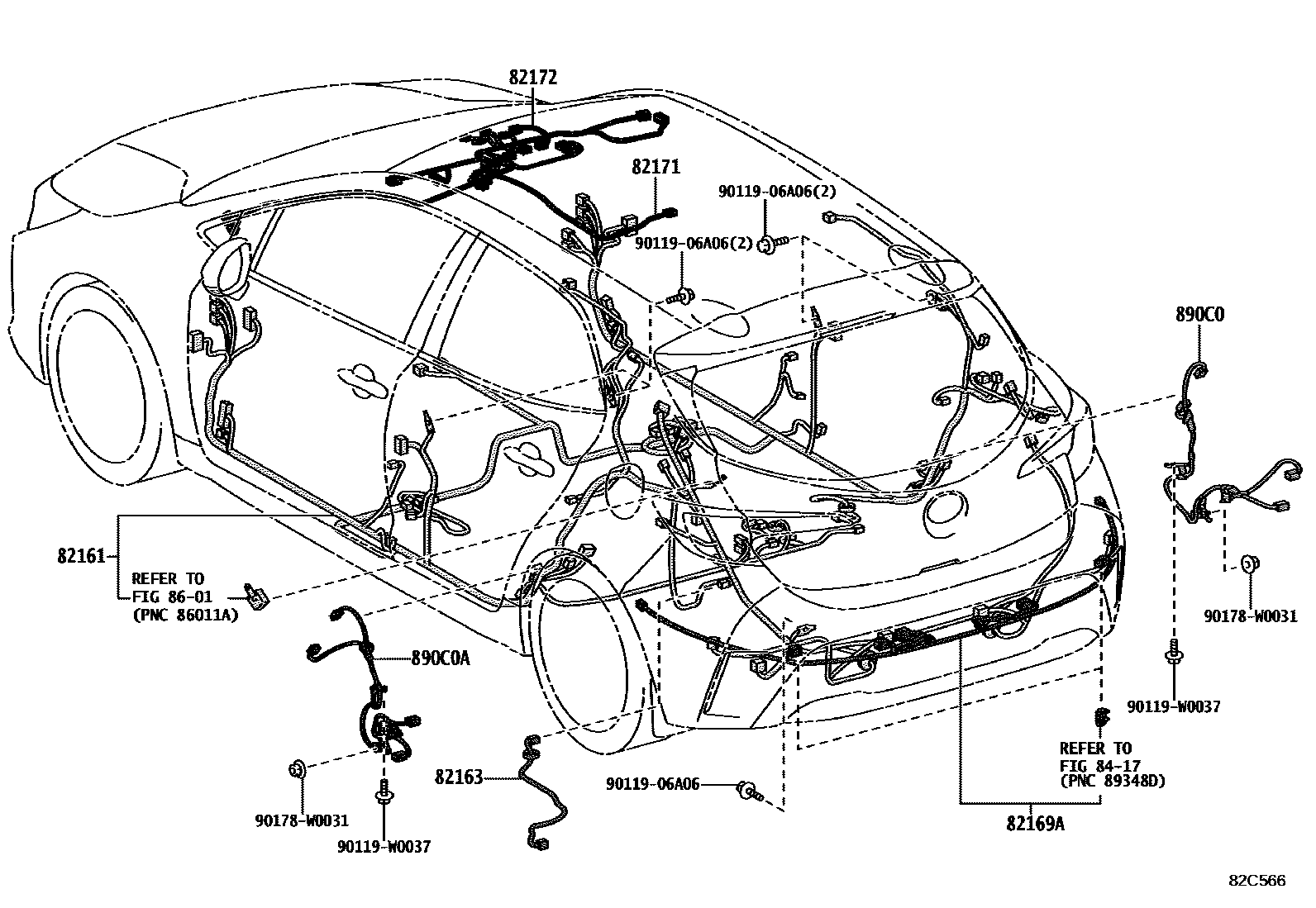

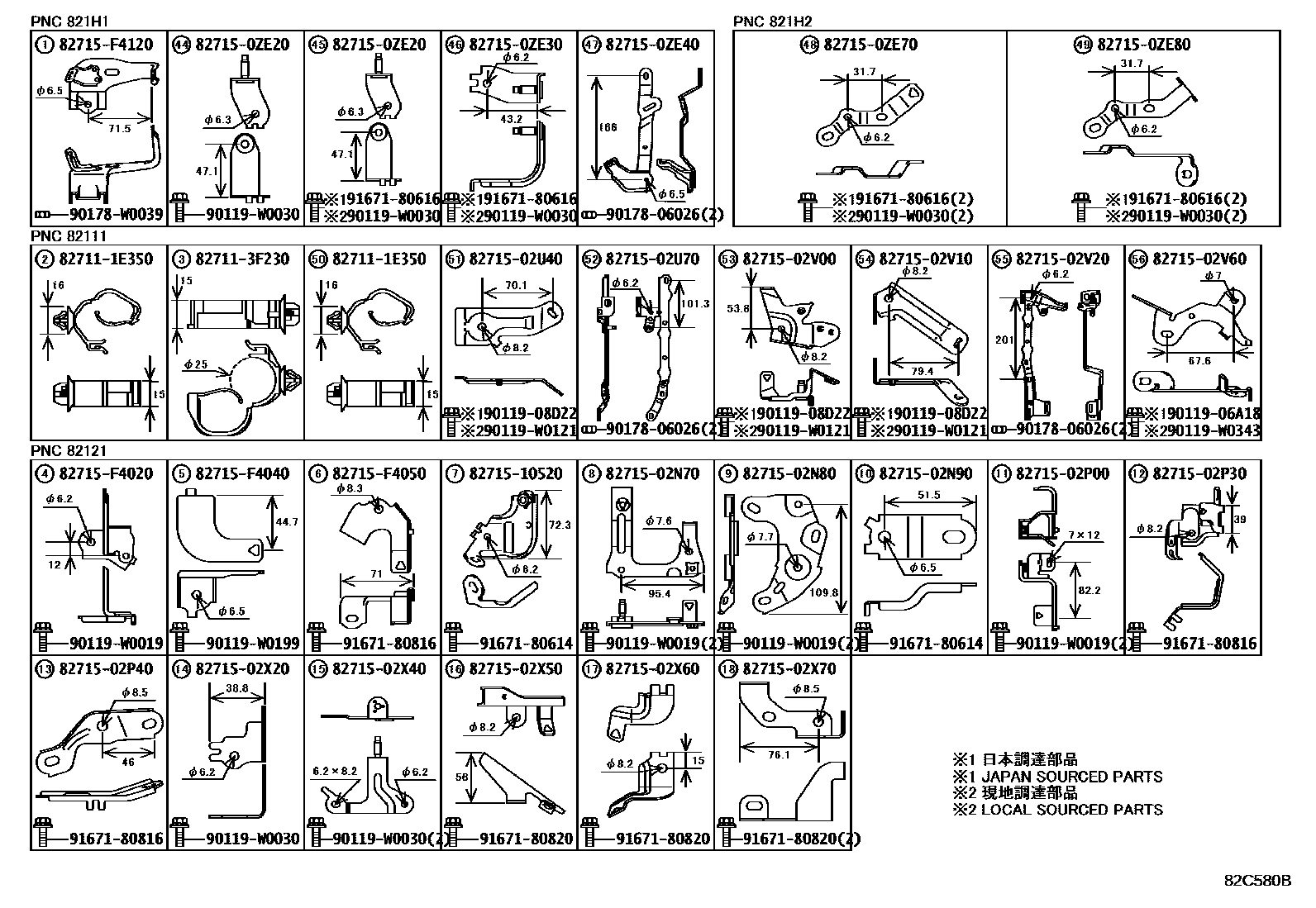

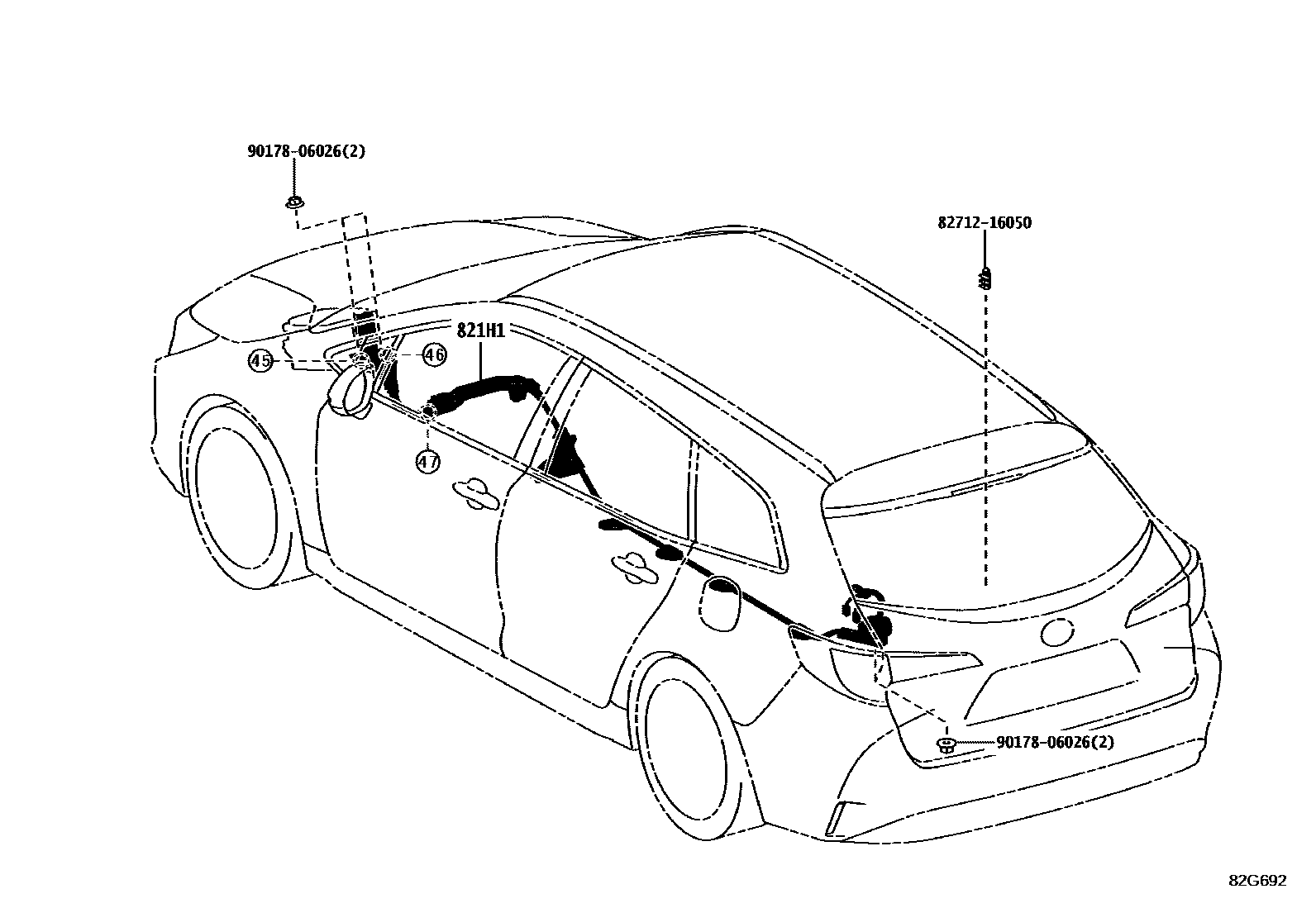

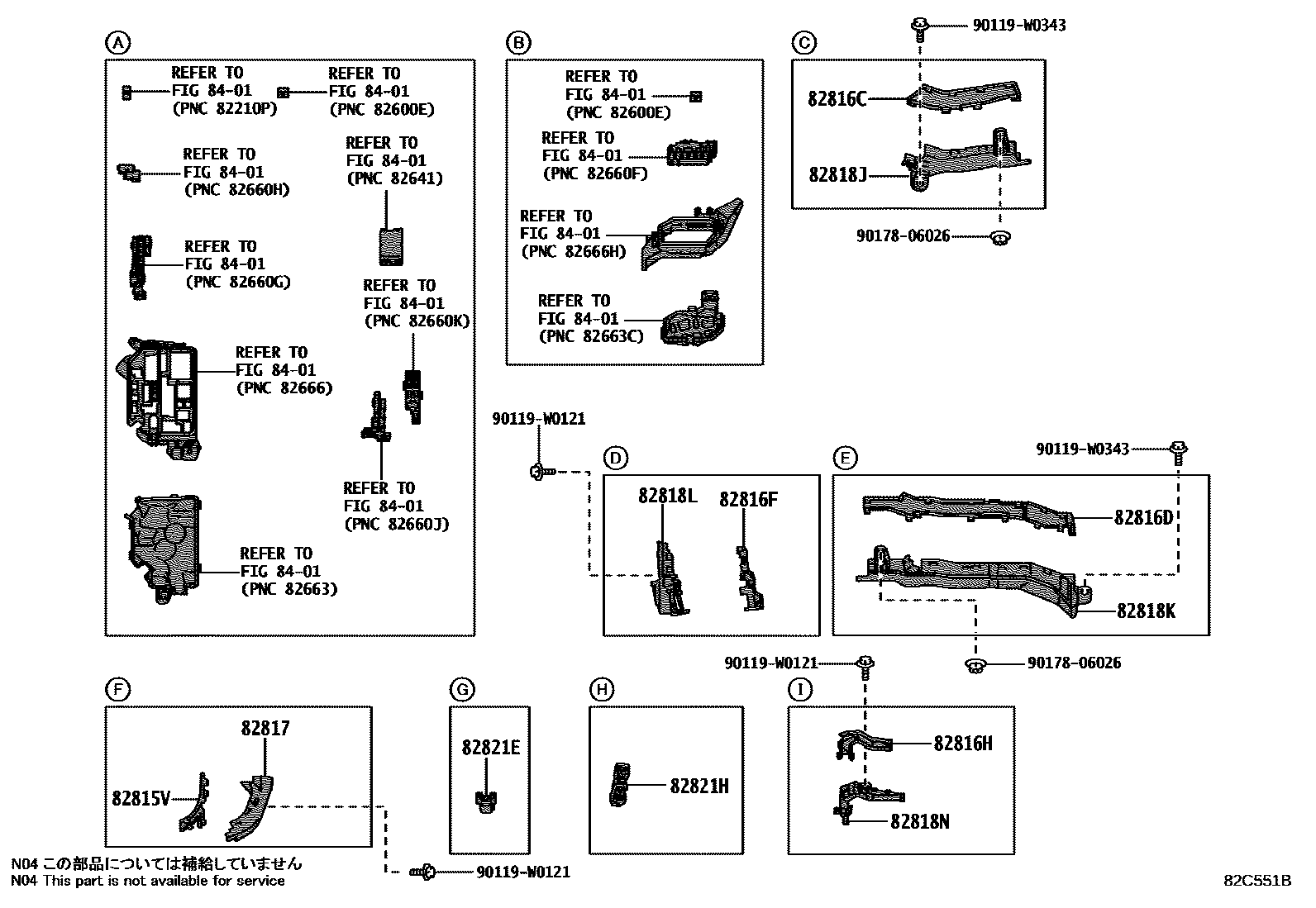

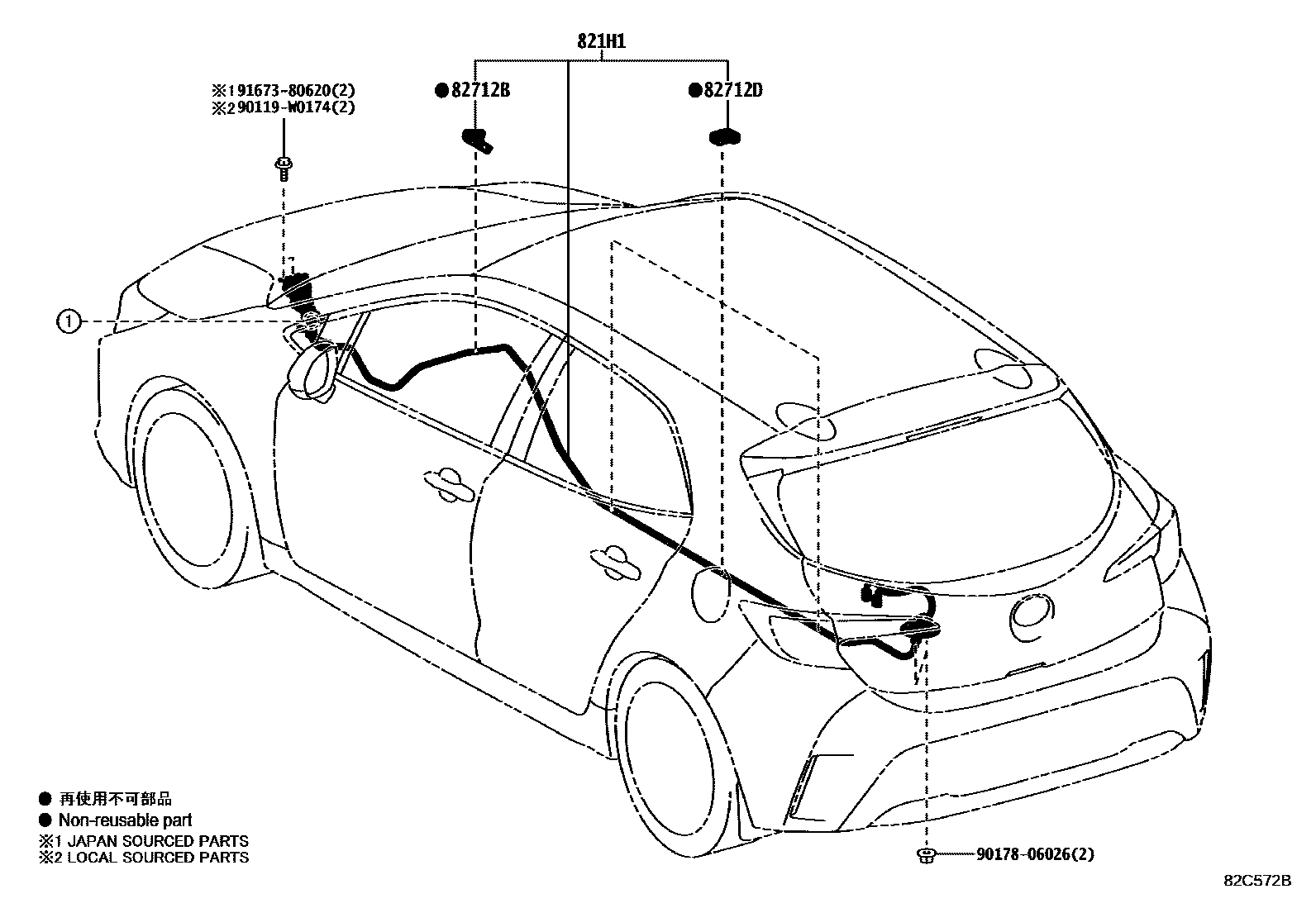

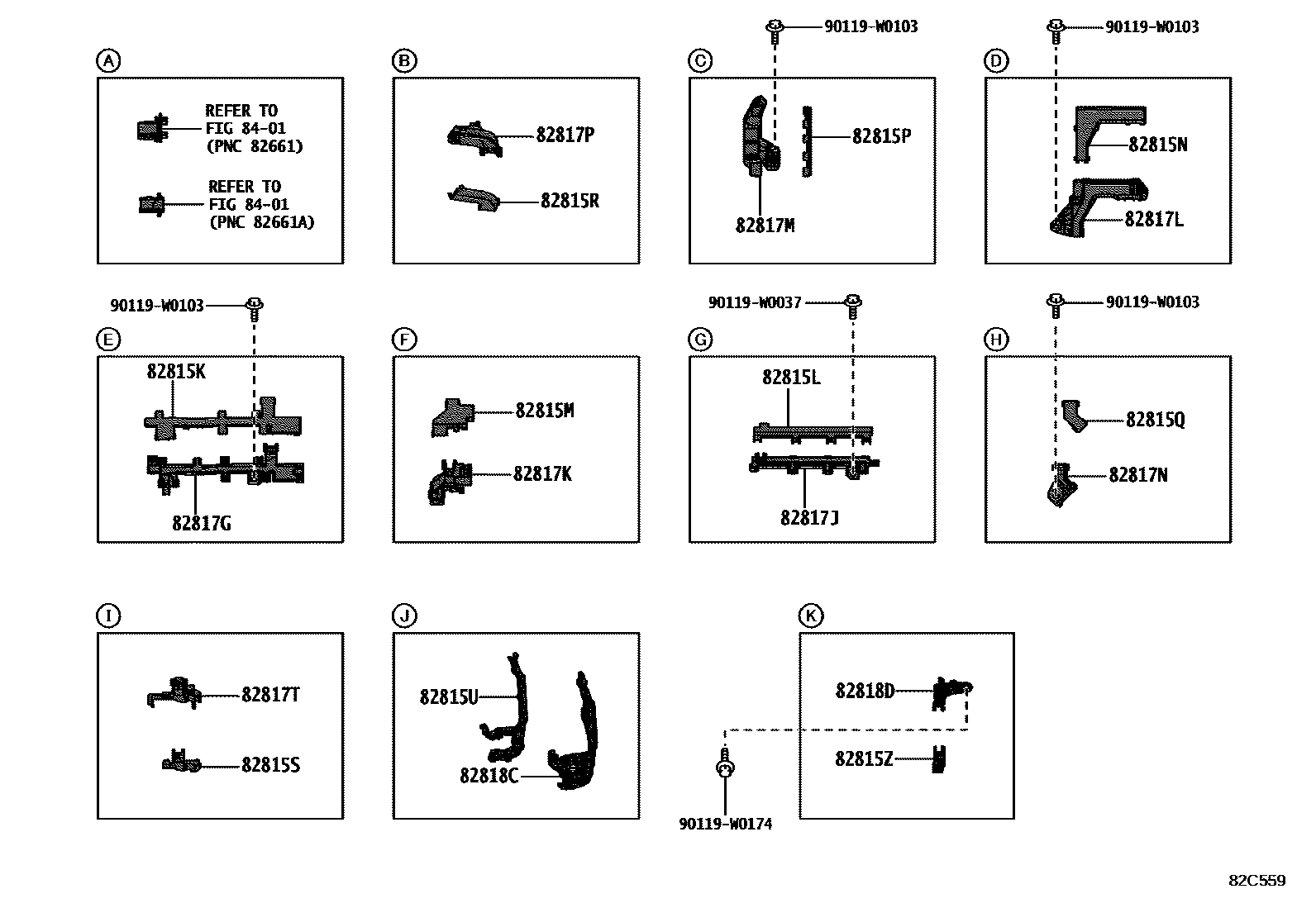

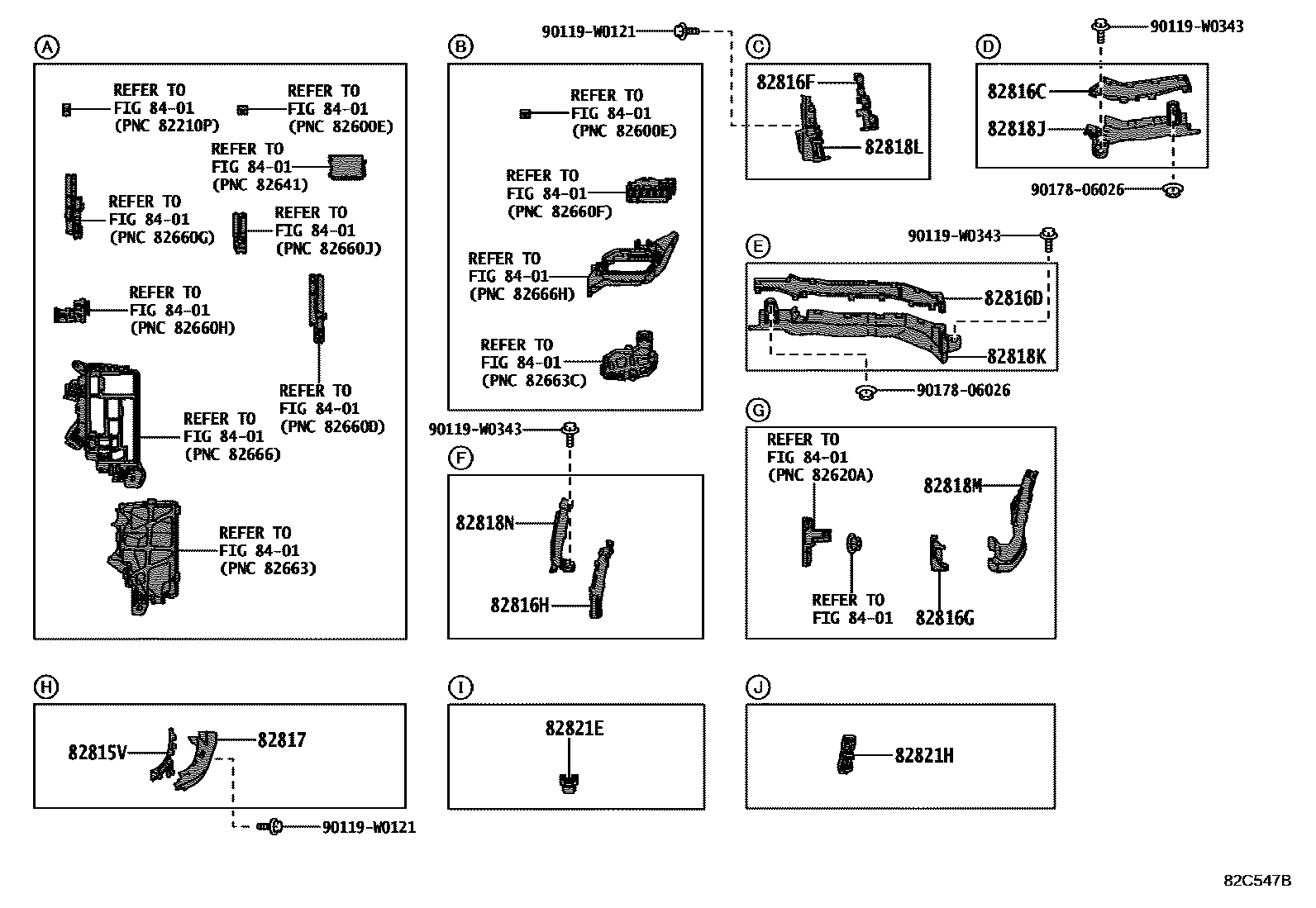

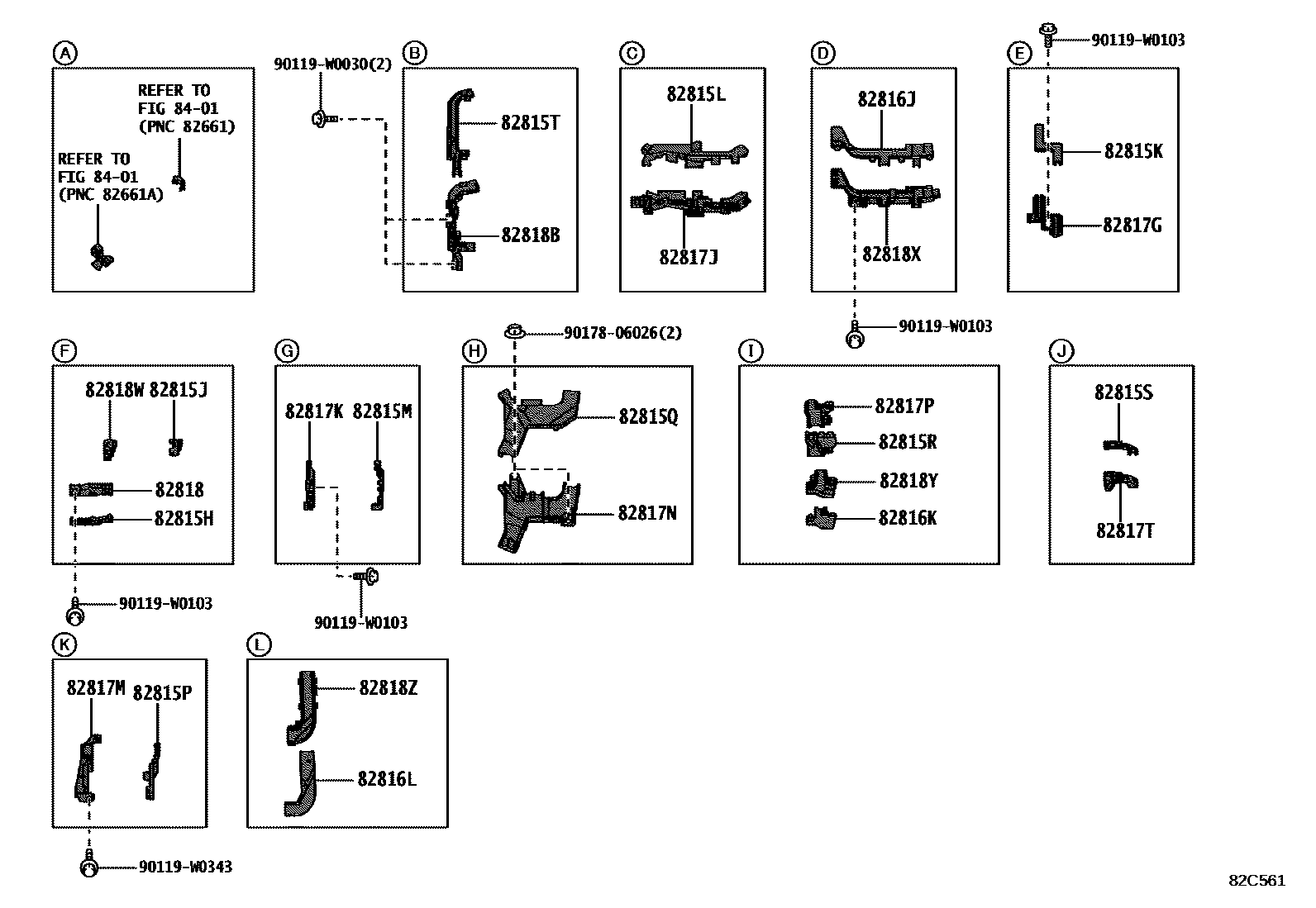

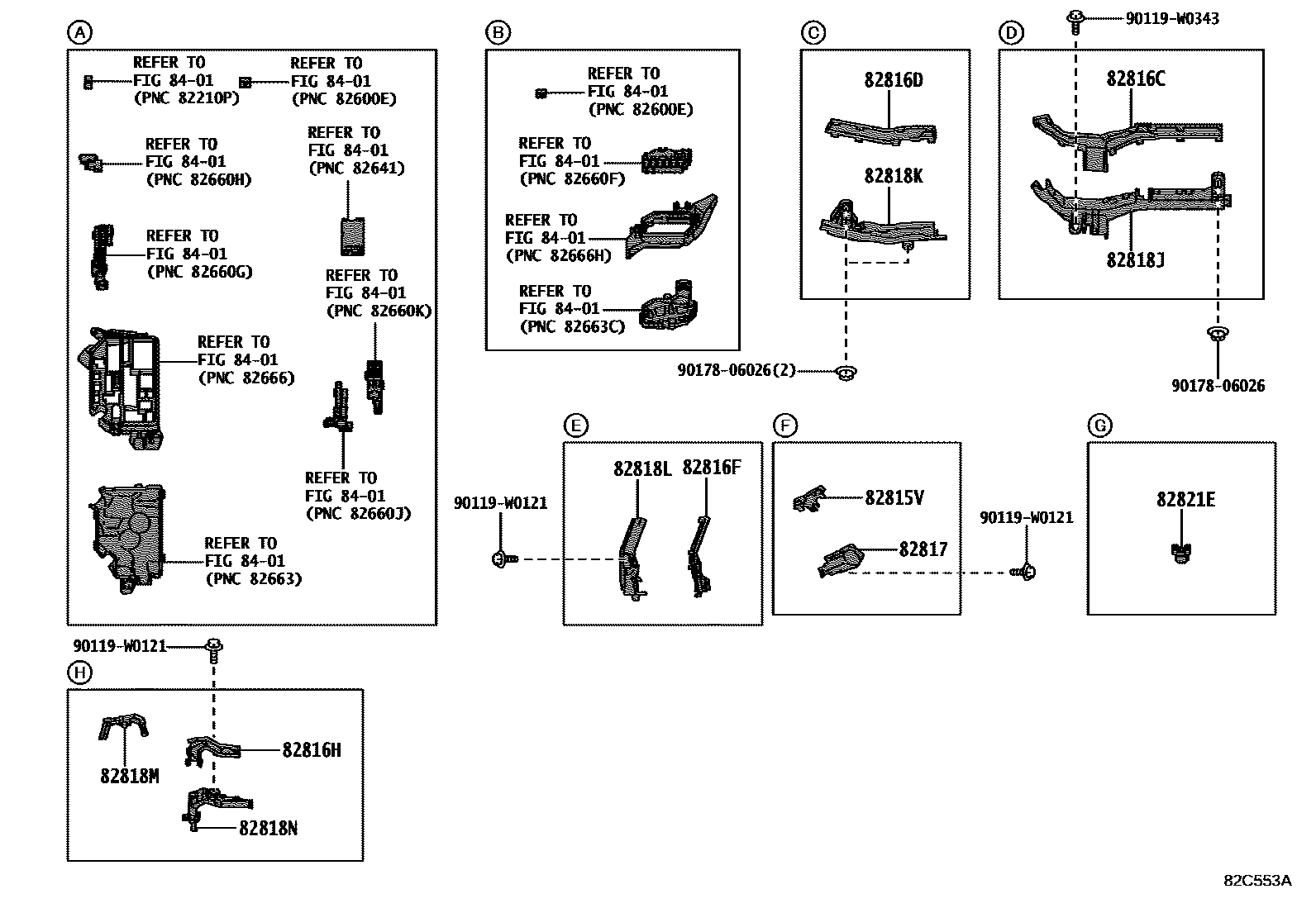

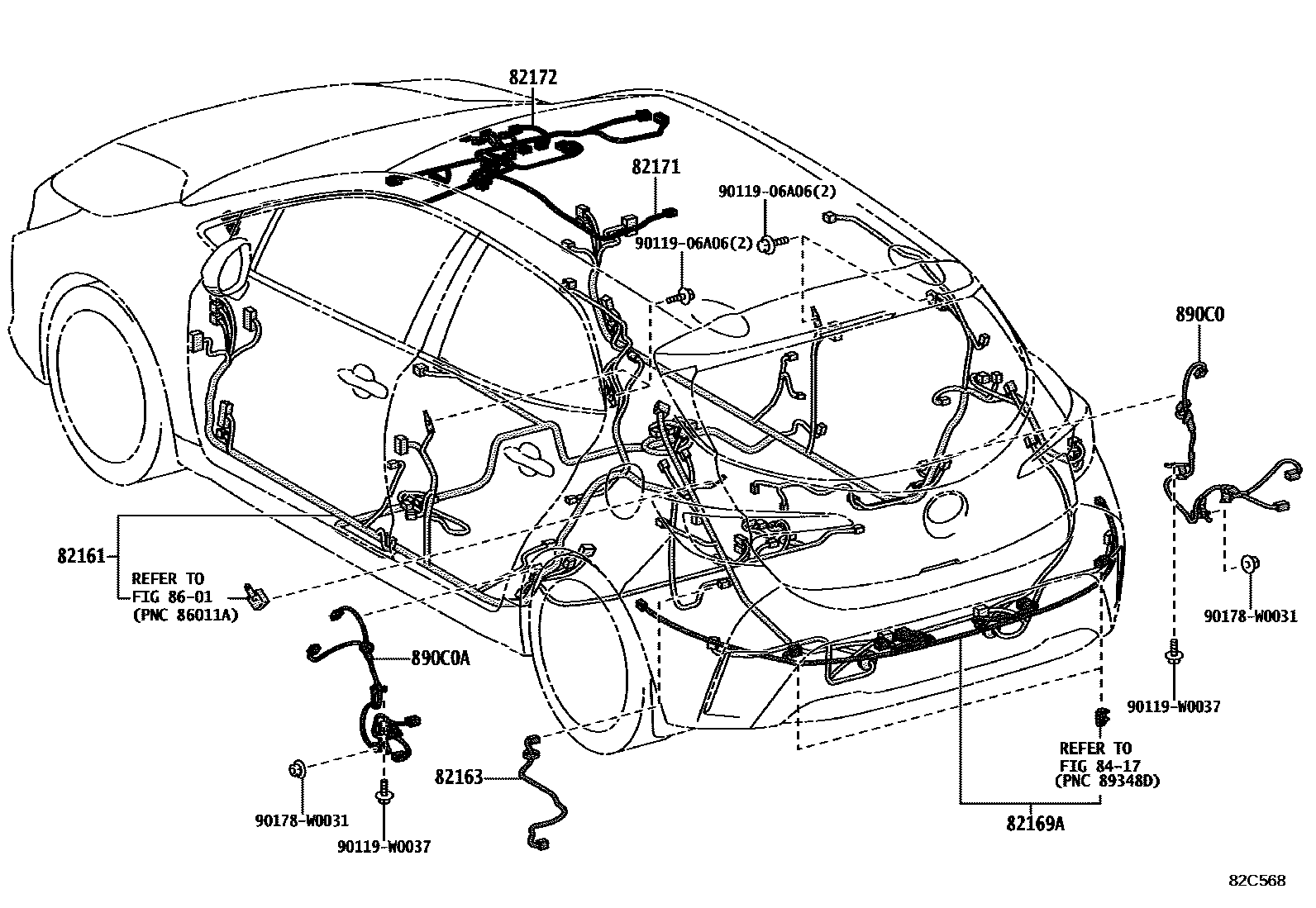

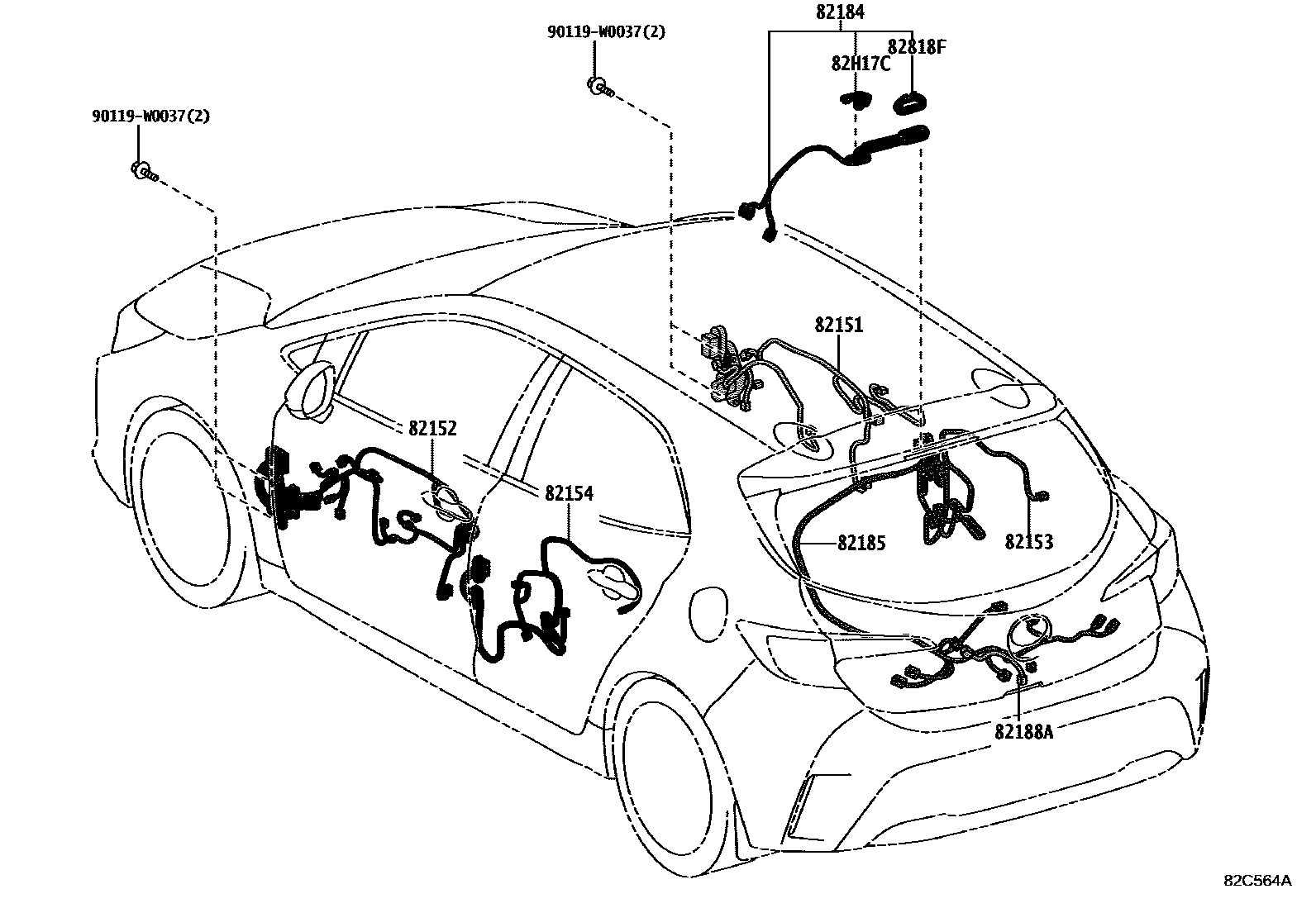

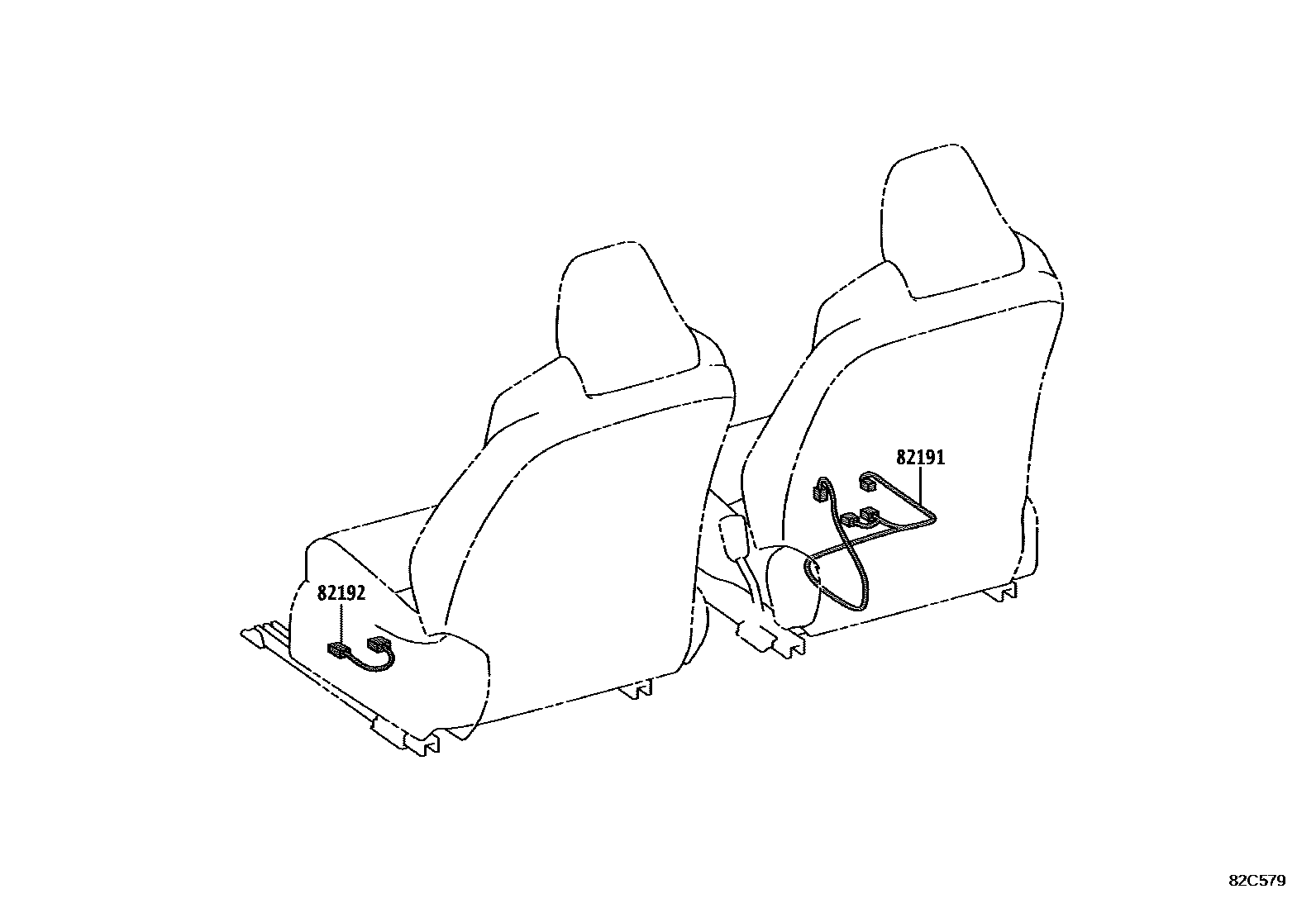

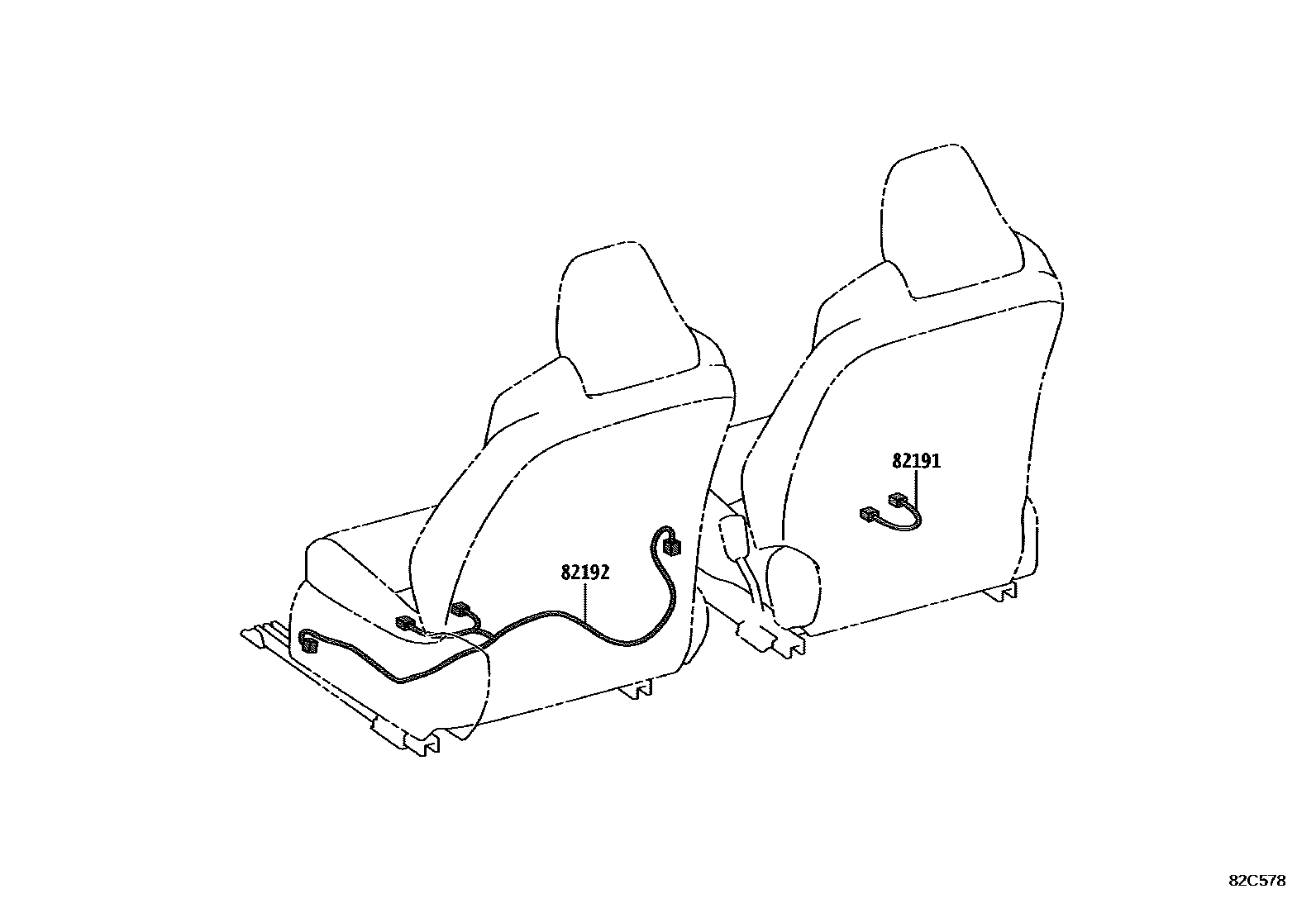

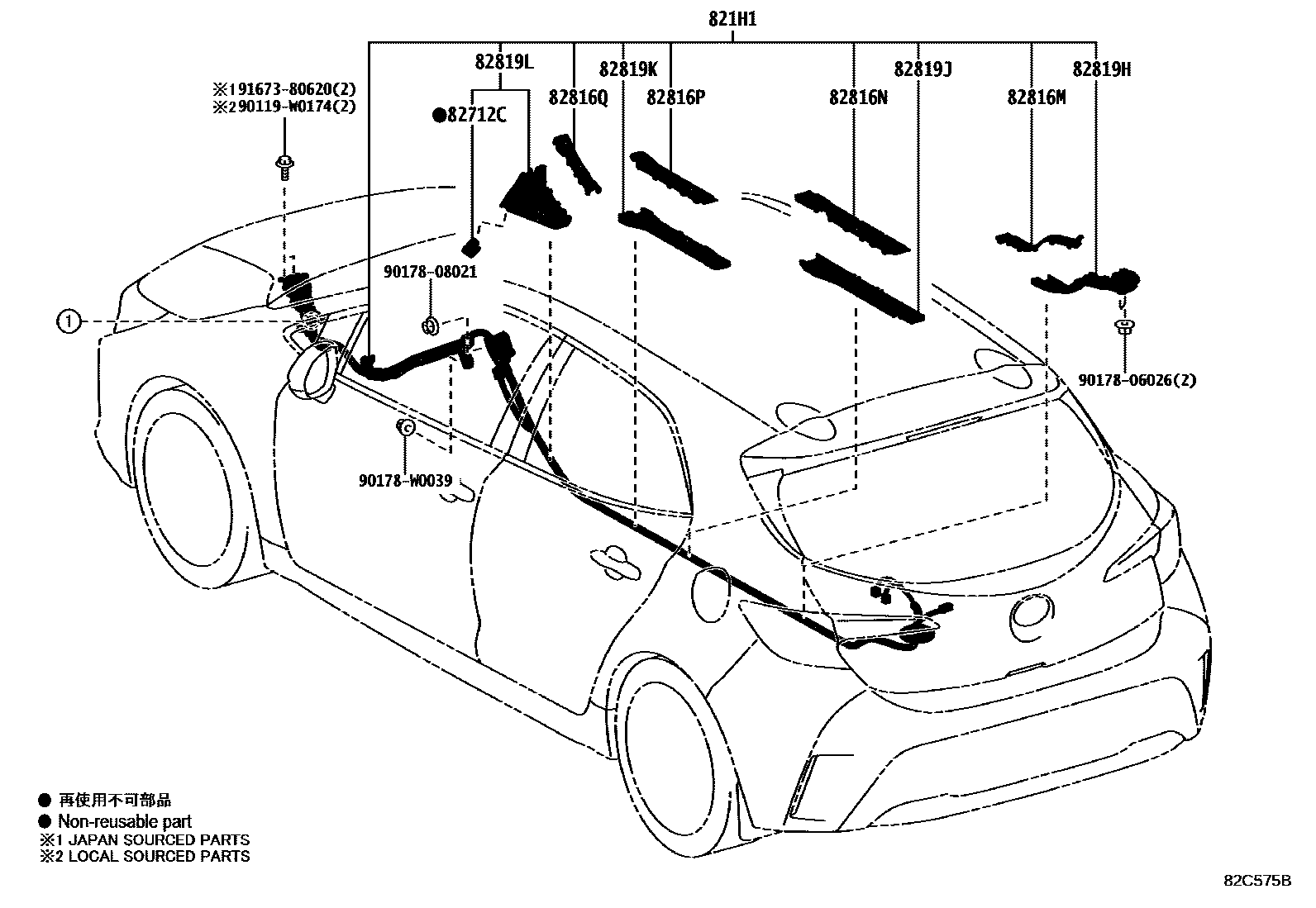

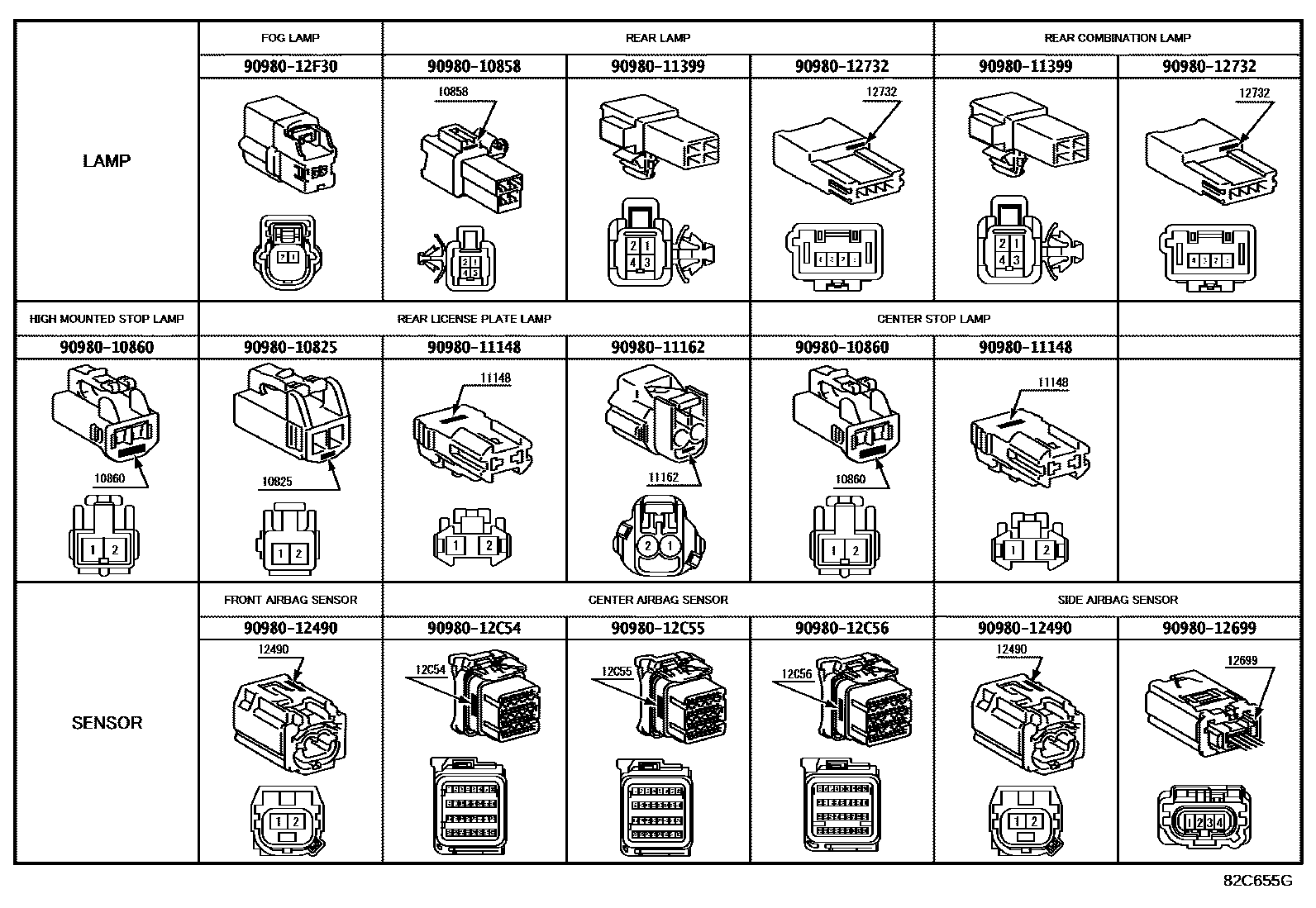

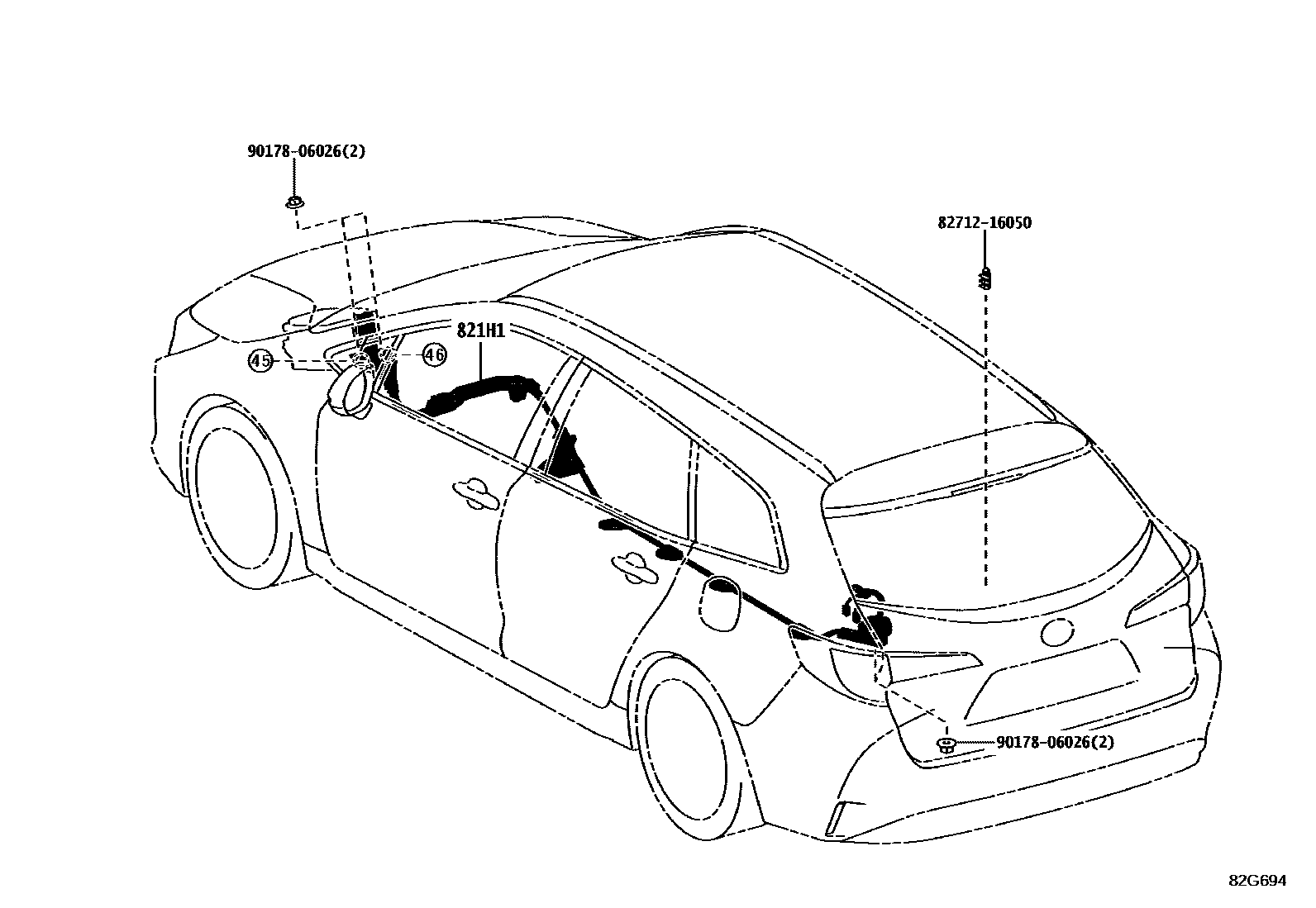

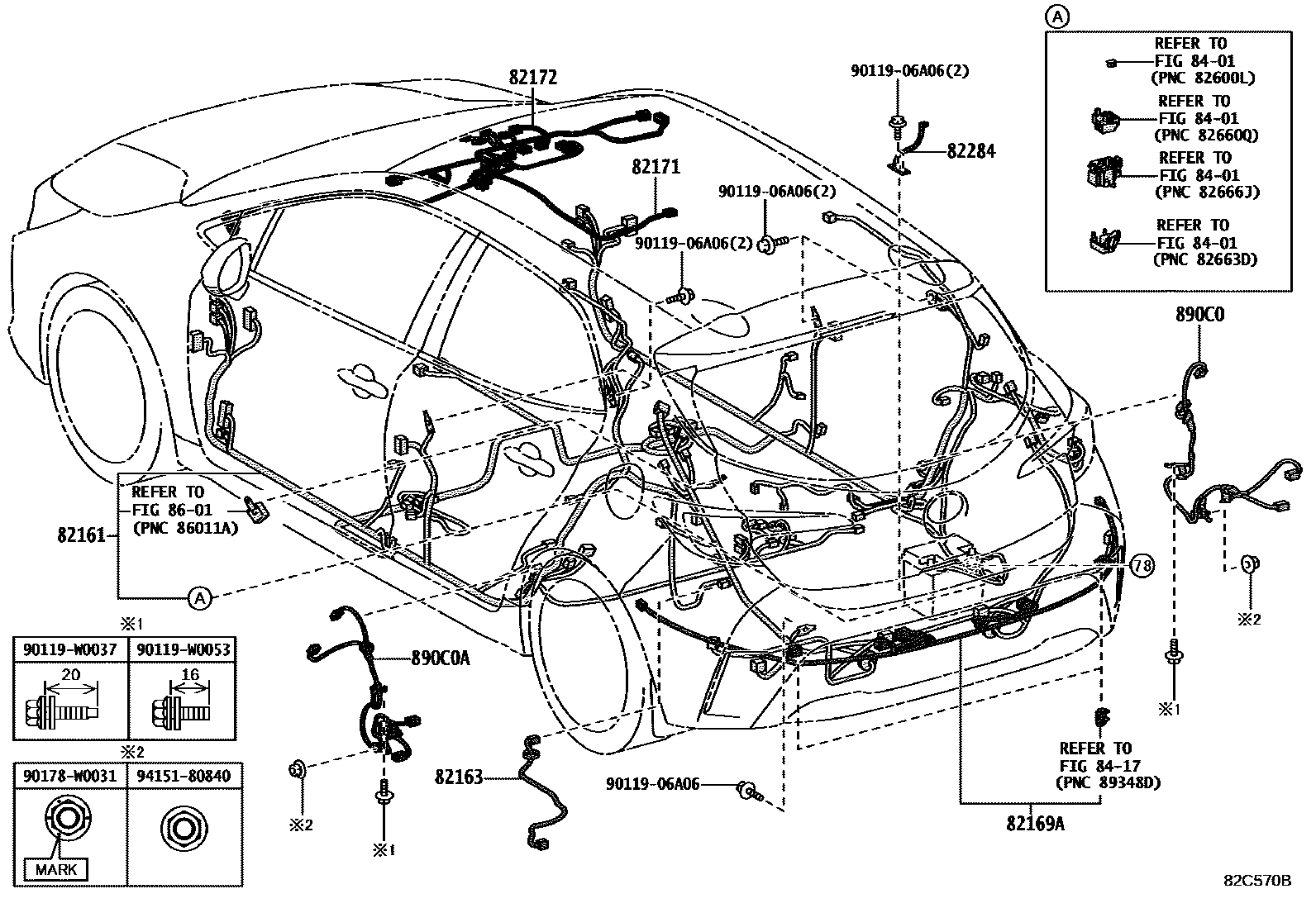

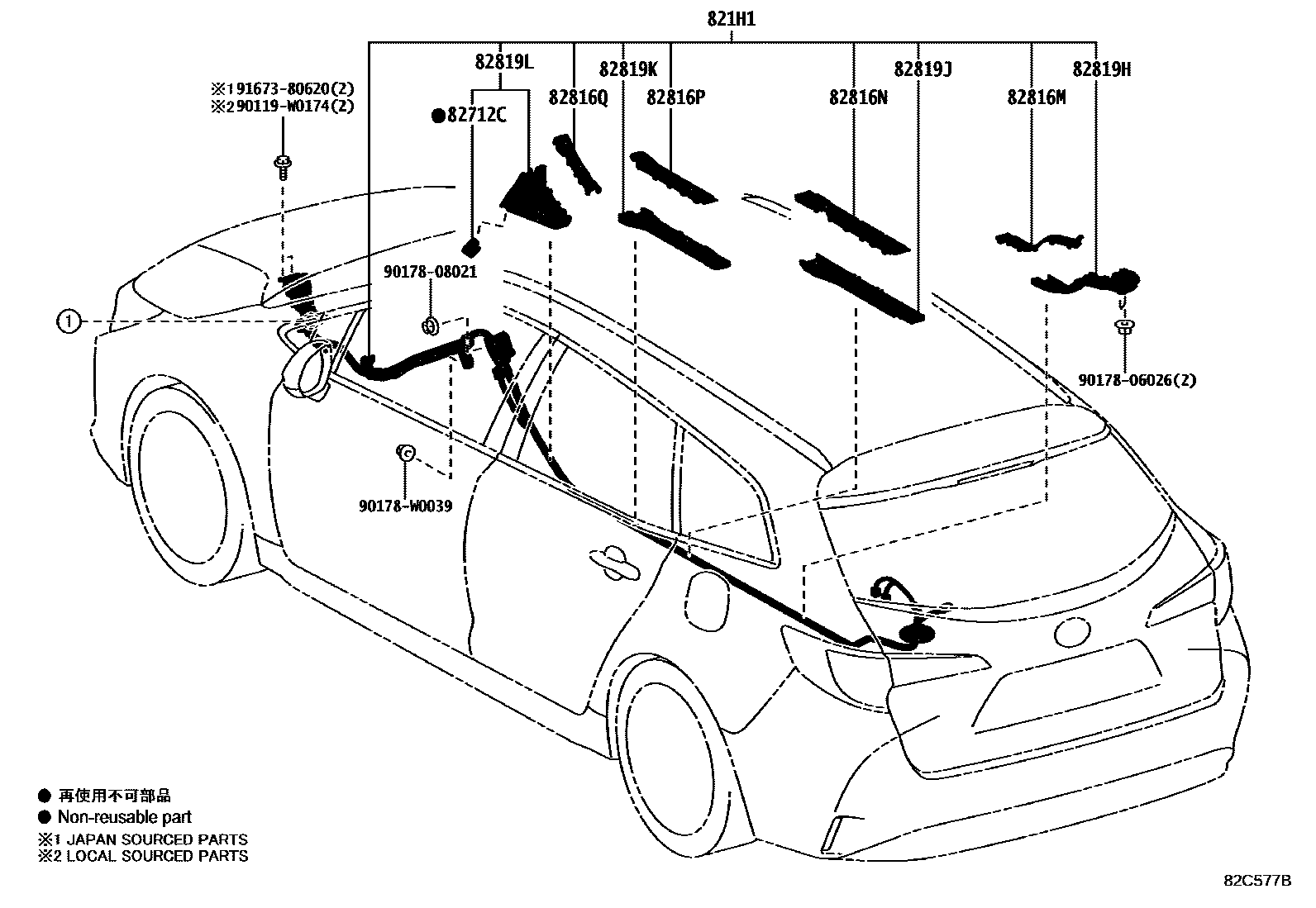

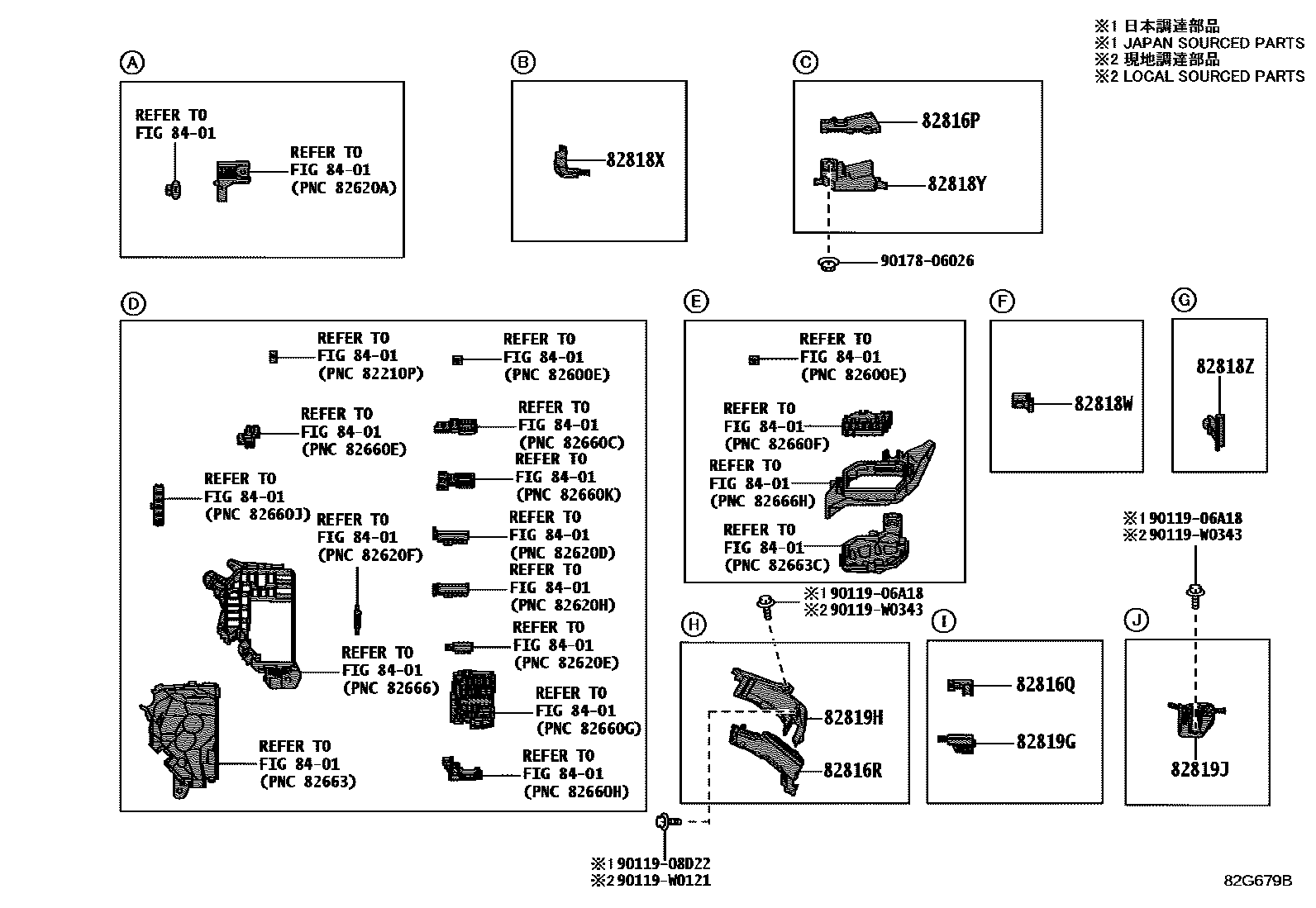

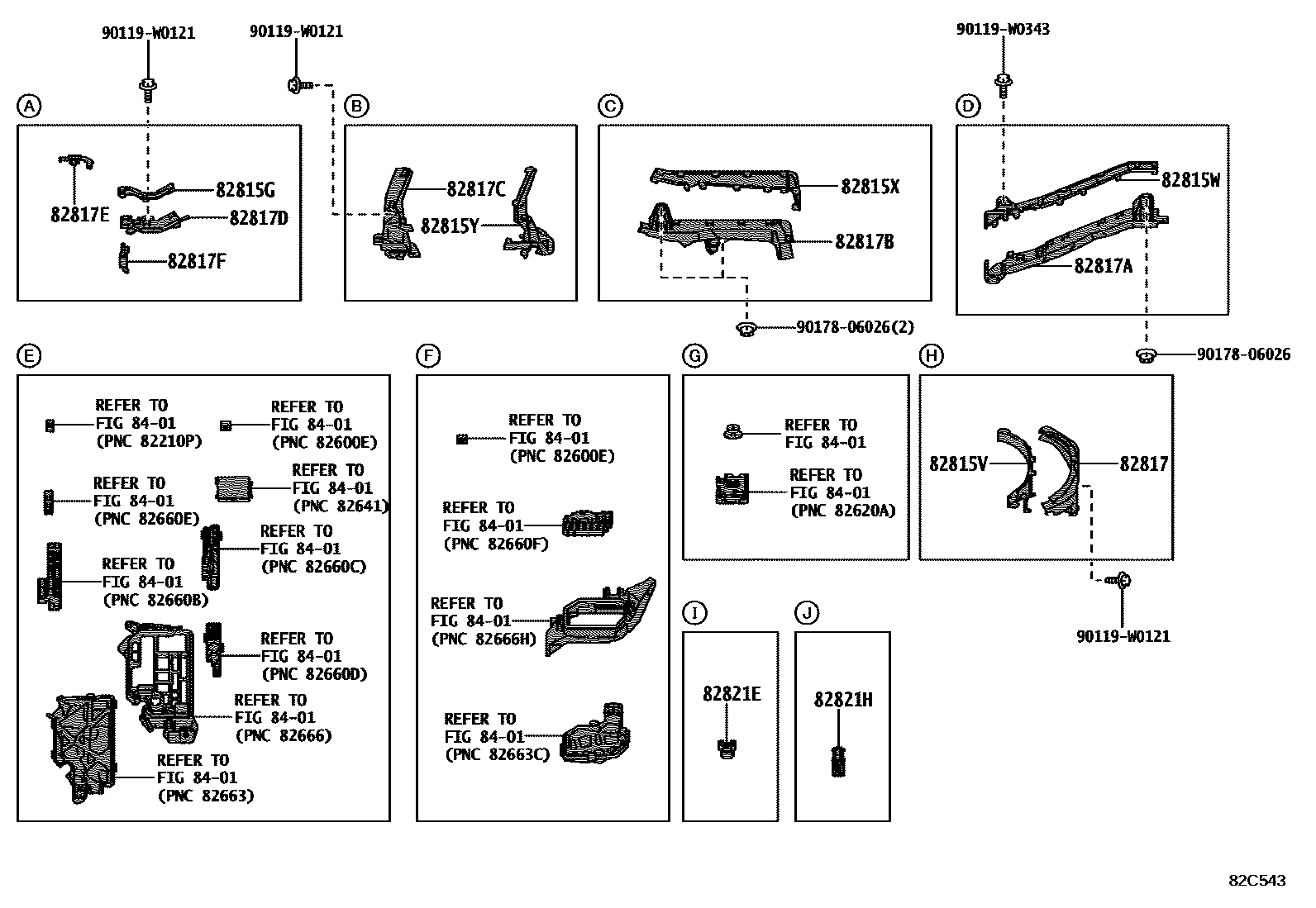

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 65 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 16364A | Cooling fan harness | 16364-0Y020 |

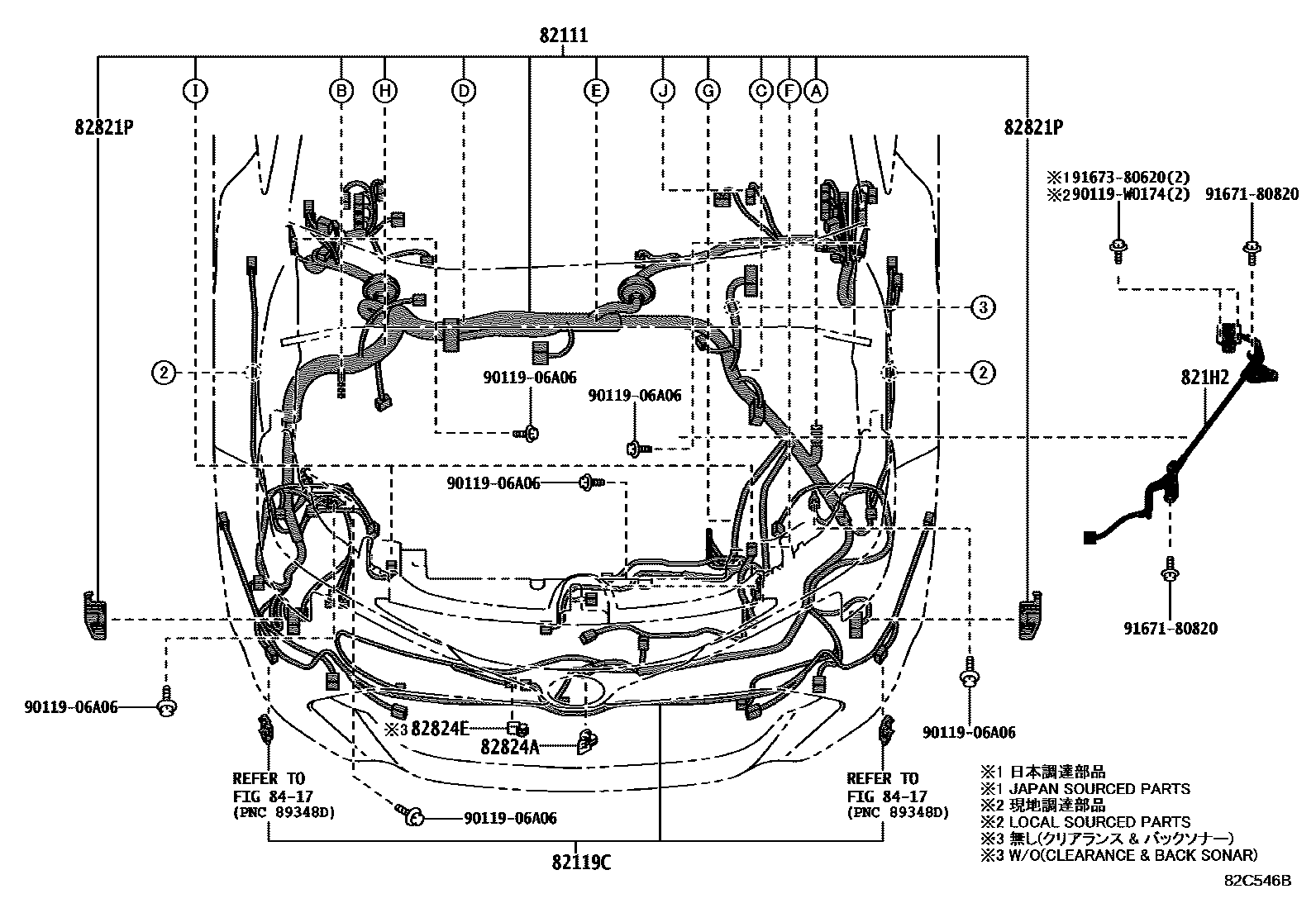

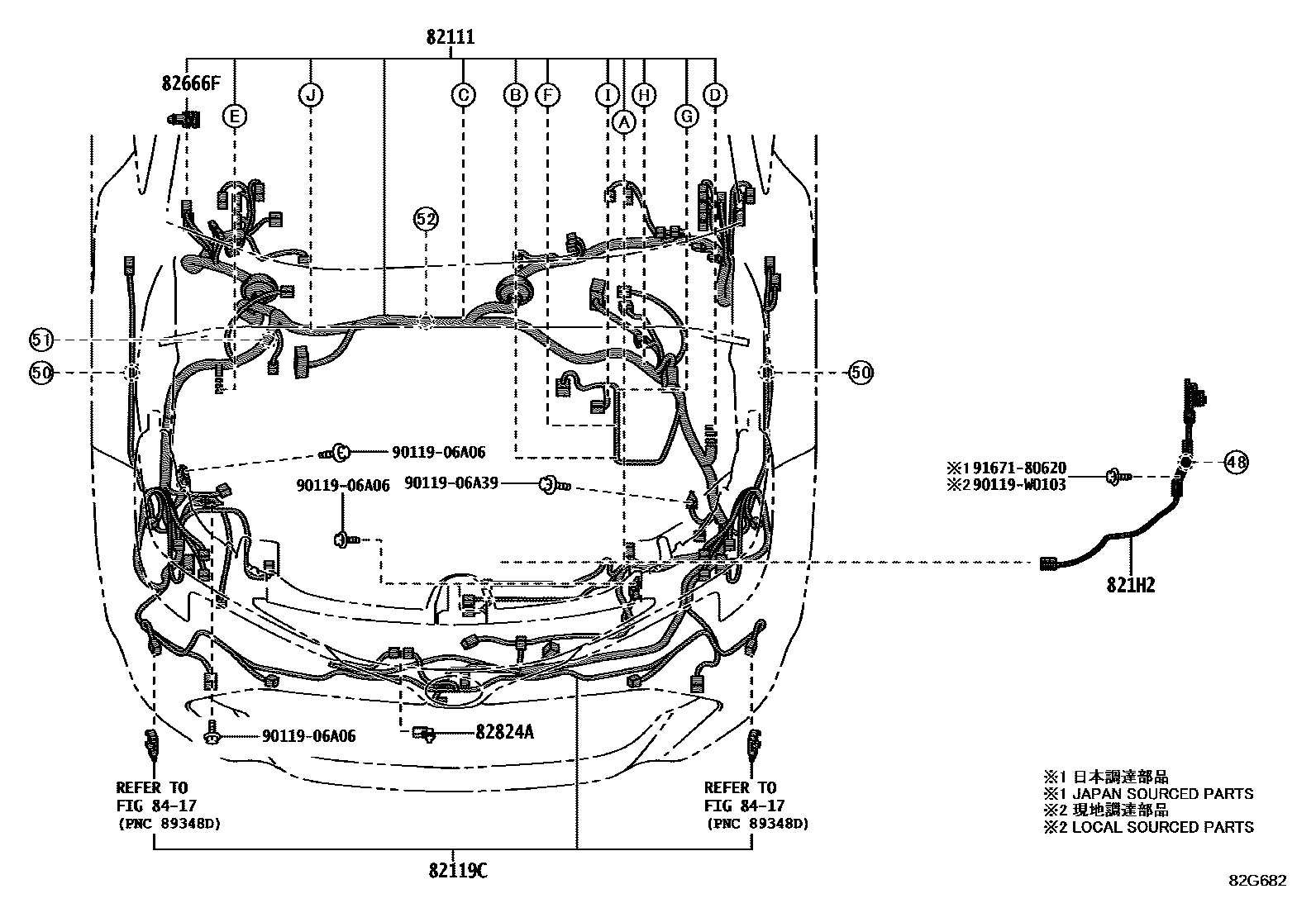

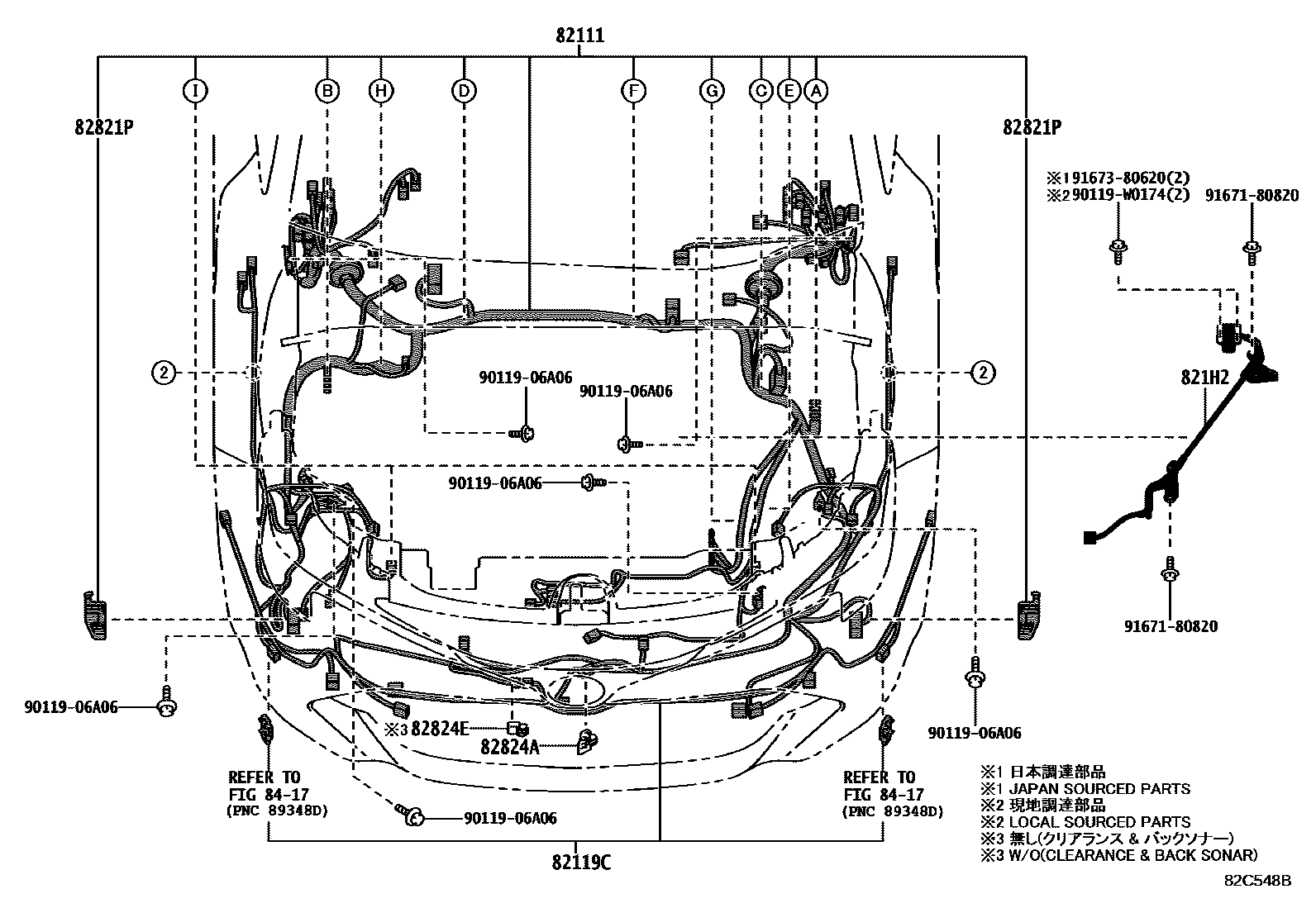

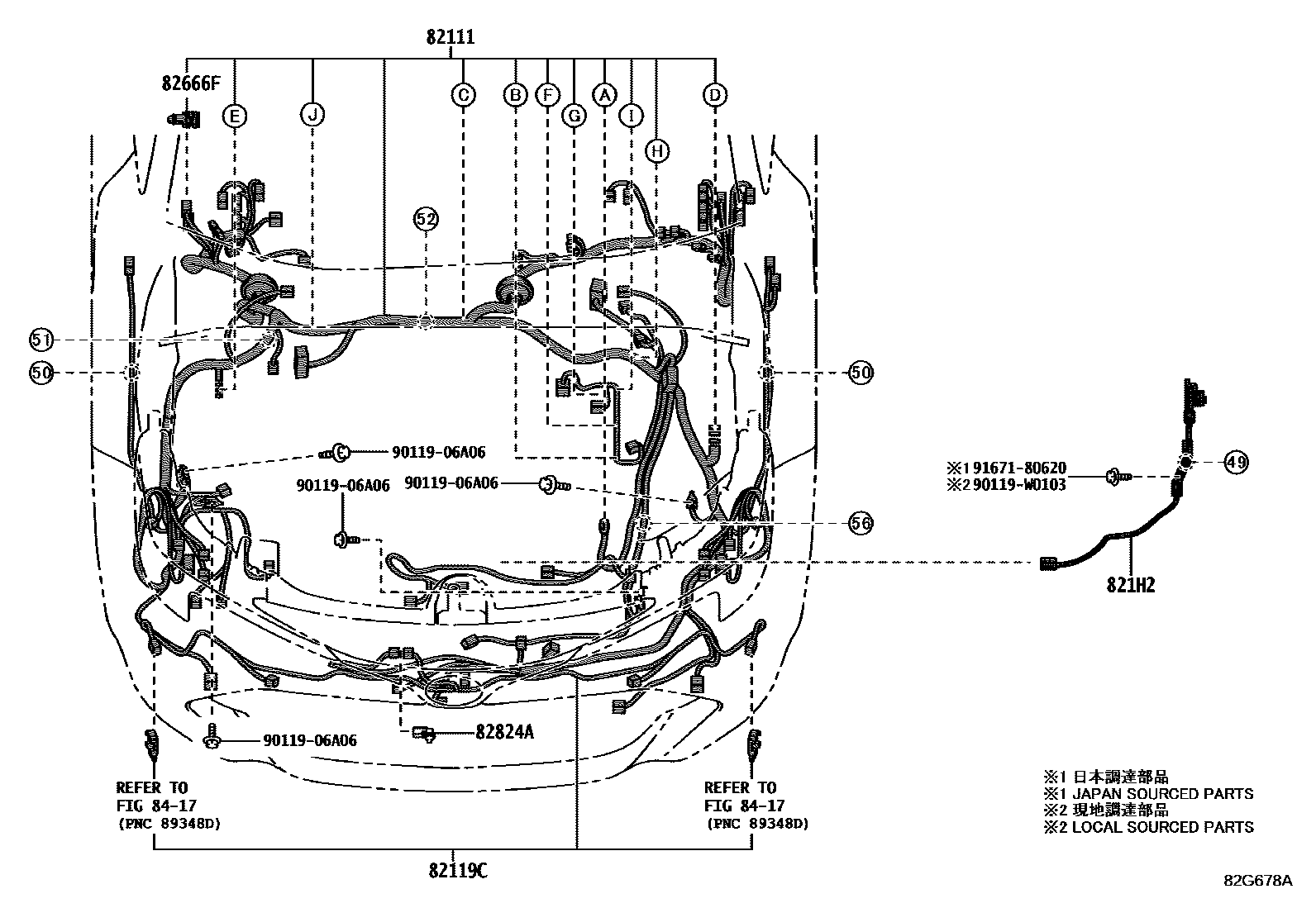

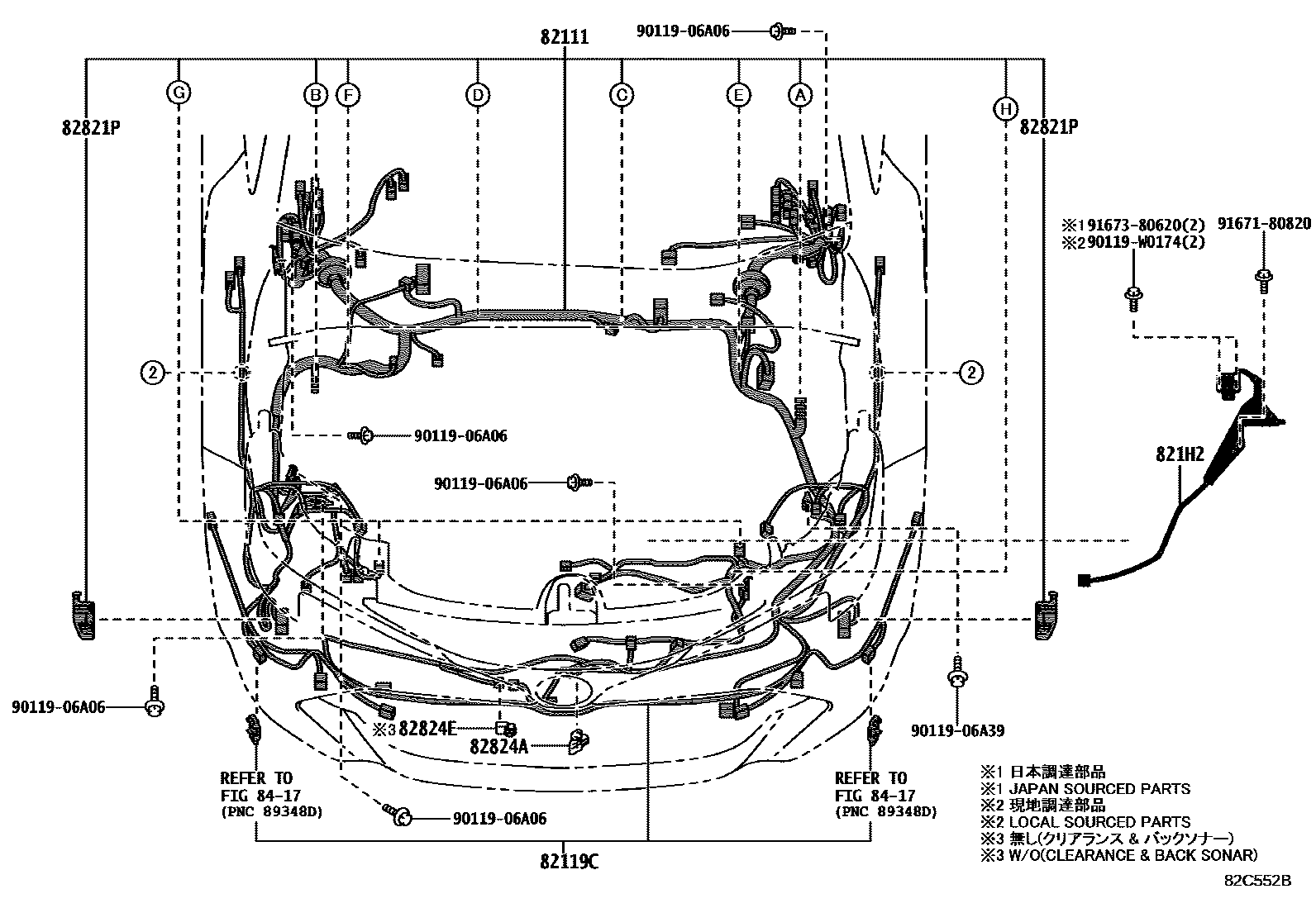

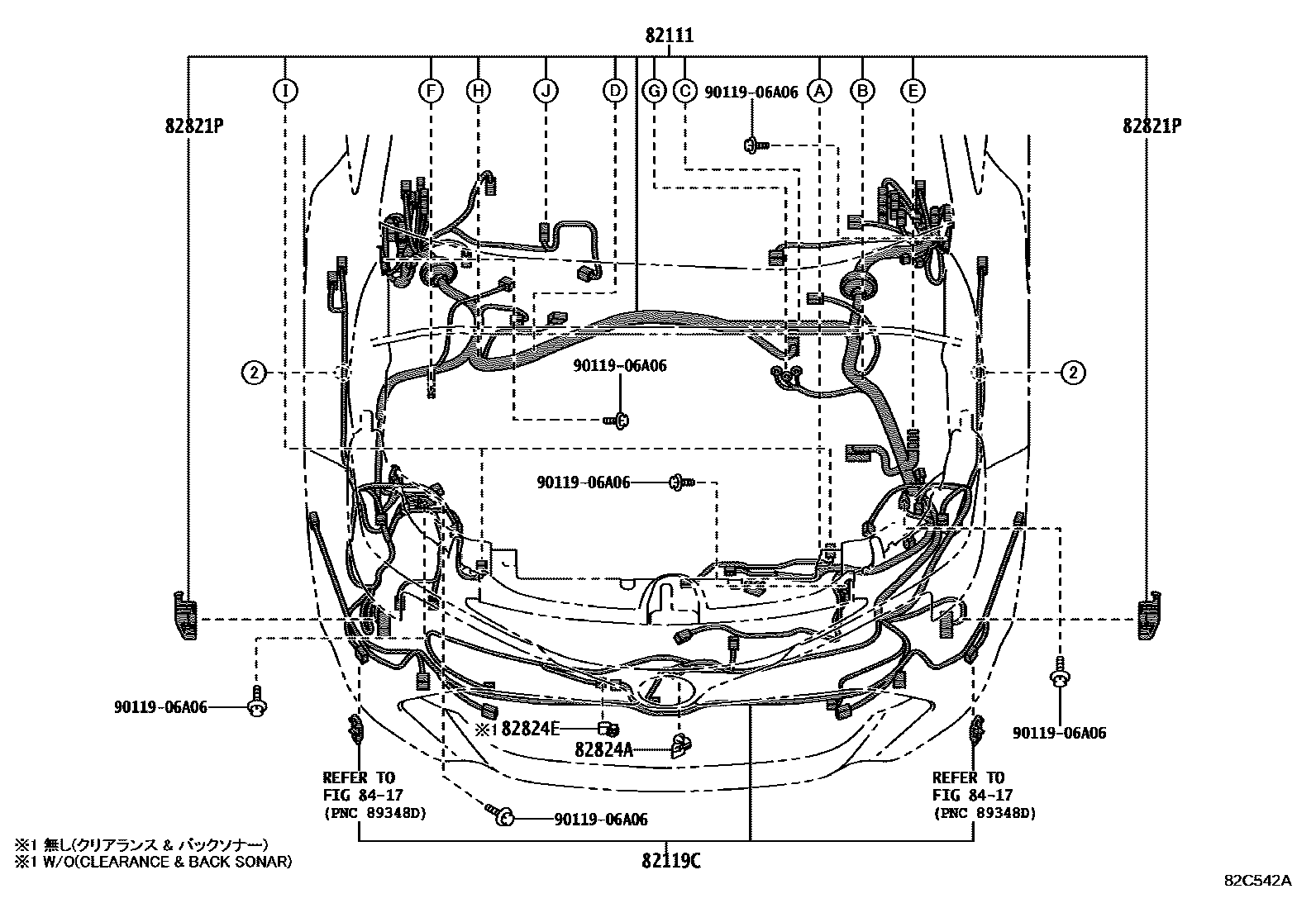

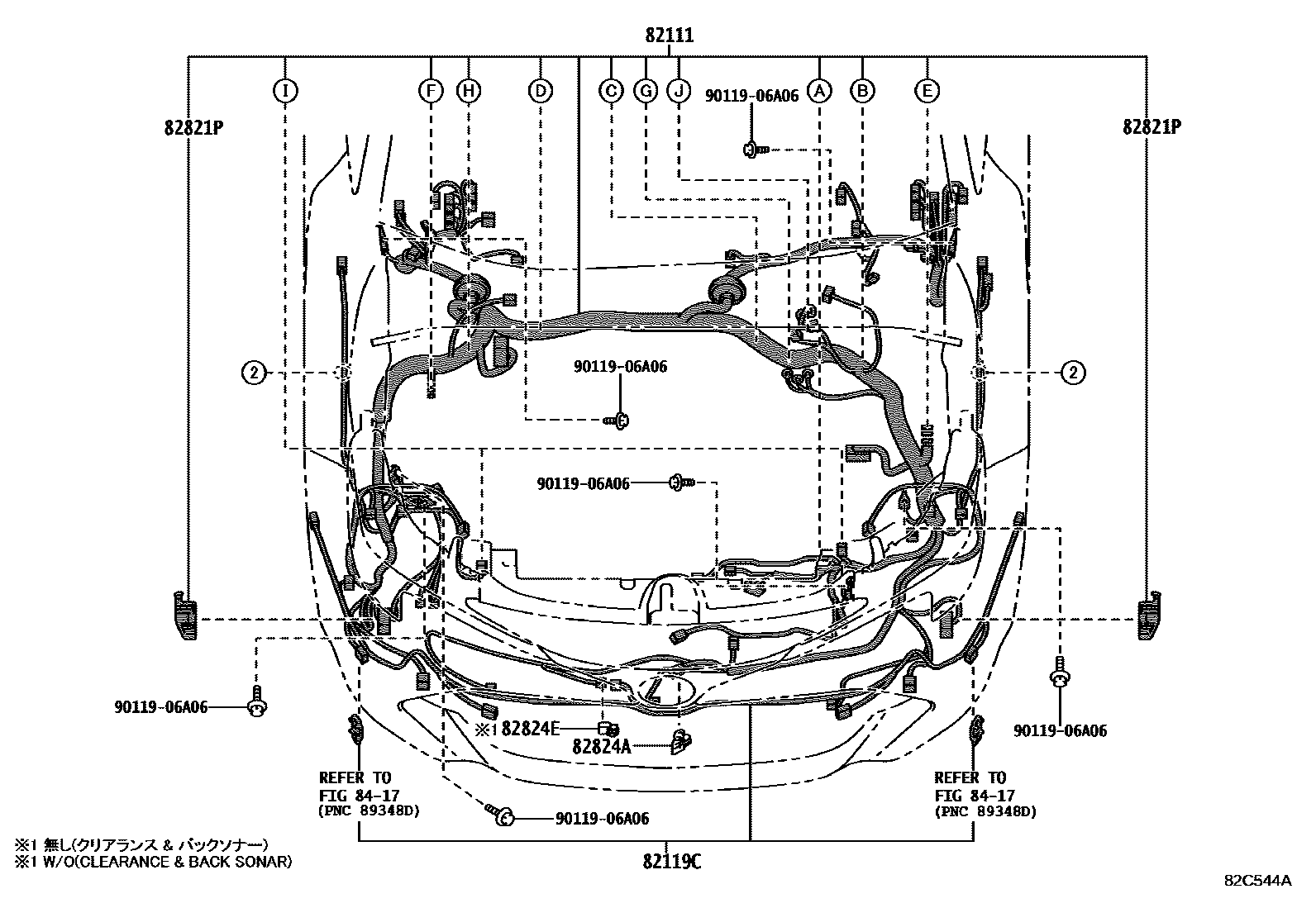

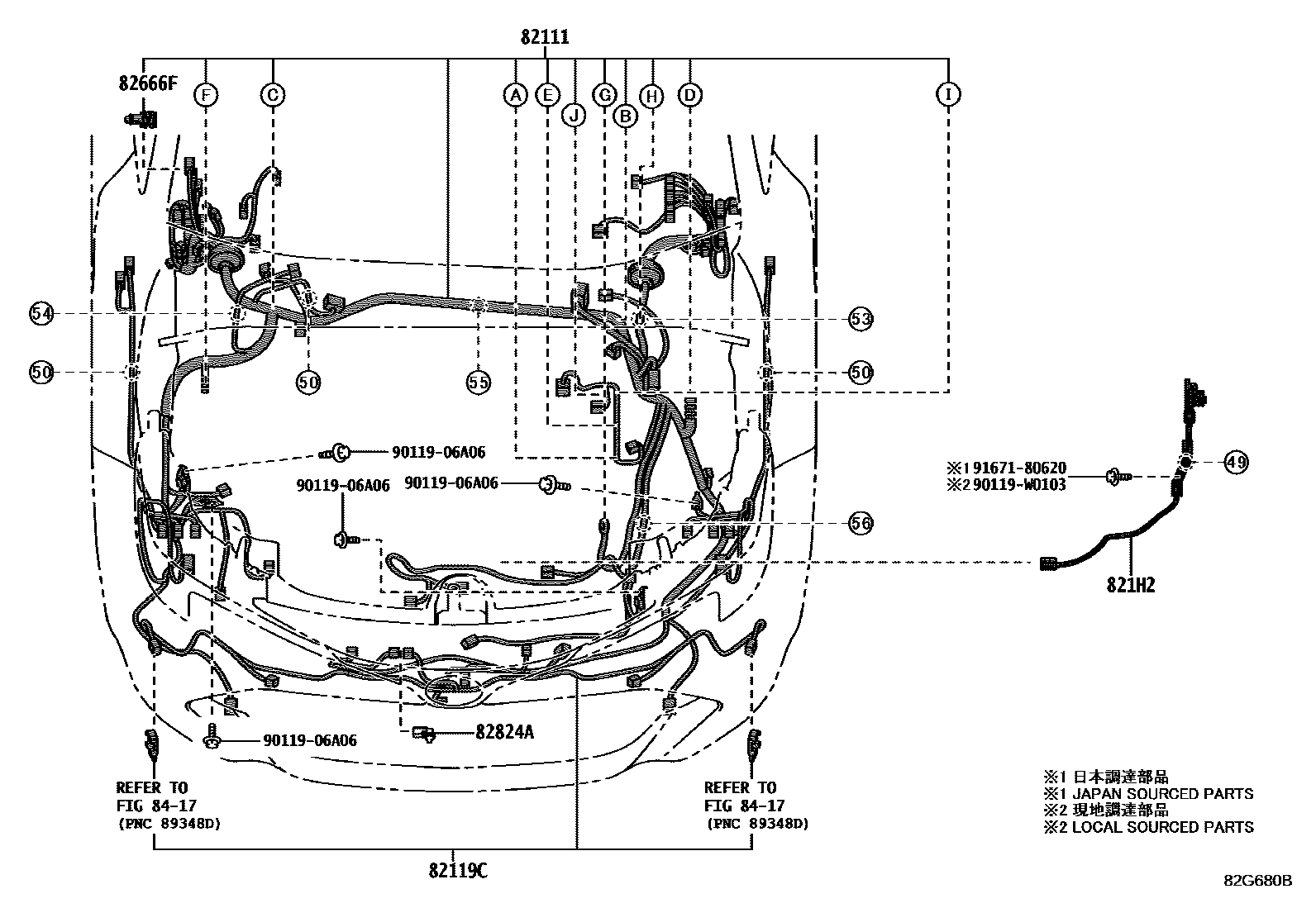

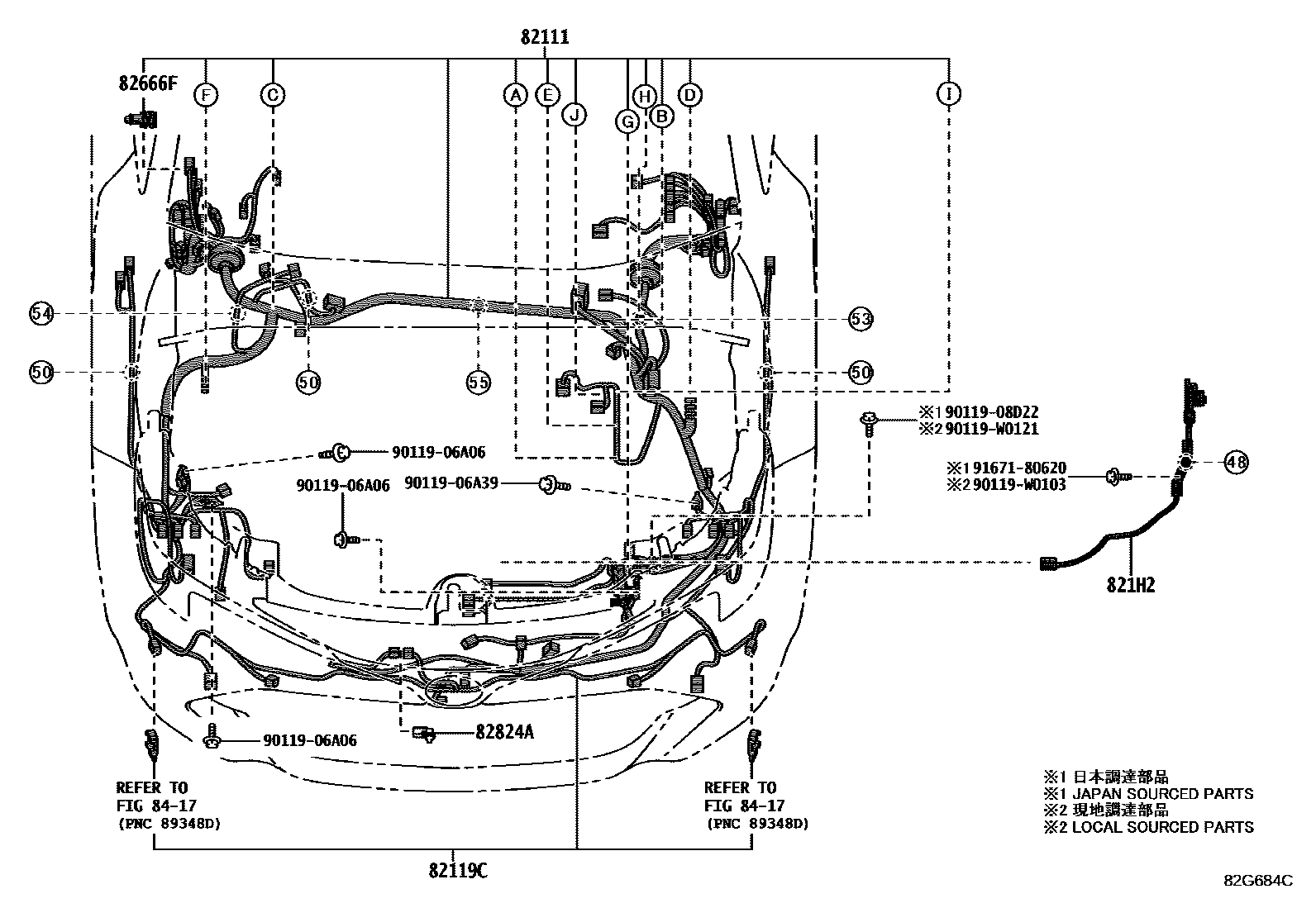

| 82111 | Engine room main wiring harness | 82111-F2800 · 82111-F2F10 · 82111-F2F11 · 82111-F2F20 · 82111-F2F21 · 82111-F2F50 · 82111-F2F51 · 82111-F2F60 · 82111-F2F61 · 82111-F2F90 · 82111-F2F91 · 82111-F2G00 · 82111-F2G01 · 82111-F2G30 · 82111-F2J50 · 82111-F2J51 · 82111-F2J52 · 82111-F2J60 · 82111-F2J61 · 82111-F2J62 · 82111-F2J90 · 82111-F2J91 · 82111-F2J92 · 82111-F2K00 · 82111-F2K01 · 82111-F2K02 · 82111-F2K10 · 82111-F2K11 · 82111-F2K20 · 82111-F2K21 · 82111-F2K30 · 82111-F2K31 · 82111-F2K40 · 82111-F2K41 · 82111-F2K50 · 82111-F2K51 · 82111-F2K60 · 82111-F2K61 · 82111-F2L10 · 82111-F2L11 · 82111-F2L12 · 82111-F2L20 · 82111-F2L21 · 82111-F2L22 · 82111-F2L30 · 82111-F2L31 · 82111-F2L32 · 82111-F2L40 · 82111-F2L41 · 82111-F2L42 · 82111-F2R20 · 82111-F2R21 · 82111-F2R40 · 82111-F2R41 · 82111-F2R42 · 82111-F2R50 · 82111-F2R51 · 82111-F2R70 · 82111-F2R71 · 82111-F2R90 · 82111-F2R91 · 82111-F2S20 · 82111-F2S21 · 82111-F2S22 · 82111-F2S40 · 82111-F2S41 · 82111-F2S42 · 82111-F2S50 · 82111-F2S51 · 82111-F2S52 · 82111-F2S60 · 82111-F2S61 · 82111-F2S62 · 82111-F2S90 · 82111-F2S91 · 82111-F2T00 · 82111-F2T01 · 82111-F2T02 · 82111-F2T10 · 82111-F2T11 · 82111-F2T20 · 82111-F2T21 · 82111-F2T30 · 82111-F2T40 · 82111-F2T41 · 82111-F2T42 · 82111-F2T50 · 82111-F2T51 · 82111-F2T52 · 82111-F2T60 · 82111-F2T61 · 82111-F2T62 · 82111-F2T70 · 82111-F2T71 · 82111-F2T72 · 82111-FEV60 · 82111-FEV70 · 82111-FEV80 · 82111-FEV90 · 82115-F2760 · 82115-F2761 · 82115-F2762 · 82115-F2770 · 82115-F2771 · 82115-F2772 · 82115-F2780 · 82115-F2781 · 82115-F2782 · 82115-F2790 · 82115-F2791 · 82115-F2792 · 82115-F2800 · 82115-F2801 · 82115-F2802 · 82115-F2810 · 82115-F2811 · 82115-F2812 · 82115-F2820 · 82115-F2821 · 82115-F2822 · 82115-F2830 · 82115-F2831 · 82115-F2832 · 82115-F2A30 · 82115-F2A31 · 82115-F2D30 · 82115-F2D31 · 82115-F2D32 · 82115-F2D40 · 82115-F2D41 · 82115-F2D42 · 82115-F2D50 · 82115-F2D51 · 82115-F2D52 · 82115-F2D60 · 82115-F2D61 · 82115-F2D62 · 82115-F2D70 · 82115-F2D71 · 82115-F2D72 · 82115-F2D80 · 82115-F2D81 · 82115-F2D82 · 82115-F2D90 · 82115-F2D91 · 82115-F2D92 · 82115-F2E00 · 82115-F2E01 · 82115-F2E02 · 82115-F2E10 · 82115-F2E11 · 82115-F2E12 · 82115-F2E20 · 82115-F2E21 · 82115-F2E22 · 82115-F2K60 · 82115-F2K70 · 82115-F2K90 · 82115-F2L00 · 82115-F2L20 · 82115-F2L21 · 82115-F2L30 · 82115-F2L31 · 82115-F2L40 · 82115-F2L41 · 82115-F2L42 · 82115-F2L50 · 82115-F2L51 · 82115-F2L70 · 82115-F2L71 · 82115-F2L72 · 82115-F2R00 · 82115-F2R10 · 82115-F2R20 · 82115-F2R60 · 82115-F2R70 · 82115-F2R80 · 82115-F2R90 · 82115-F2R91 · 82115-F2S00 · 82115-F2S10 · 82115-F2S20 · 82115-F2S30 · 82115-F2S40 · 82115-F2S80 · 82115-F2S90 · 82115-F2T00 |
| 82119C | Engine room wiring harness No. 5 | 82119-02050 · 82119-02051 · 82119-02130 · 82119-02131 · 82119-02190 |

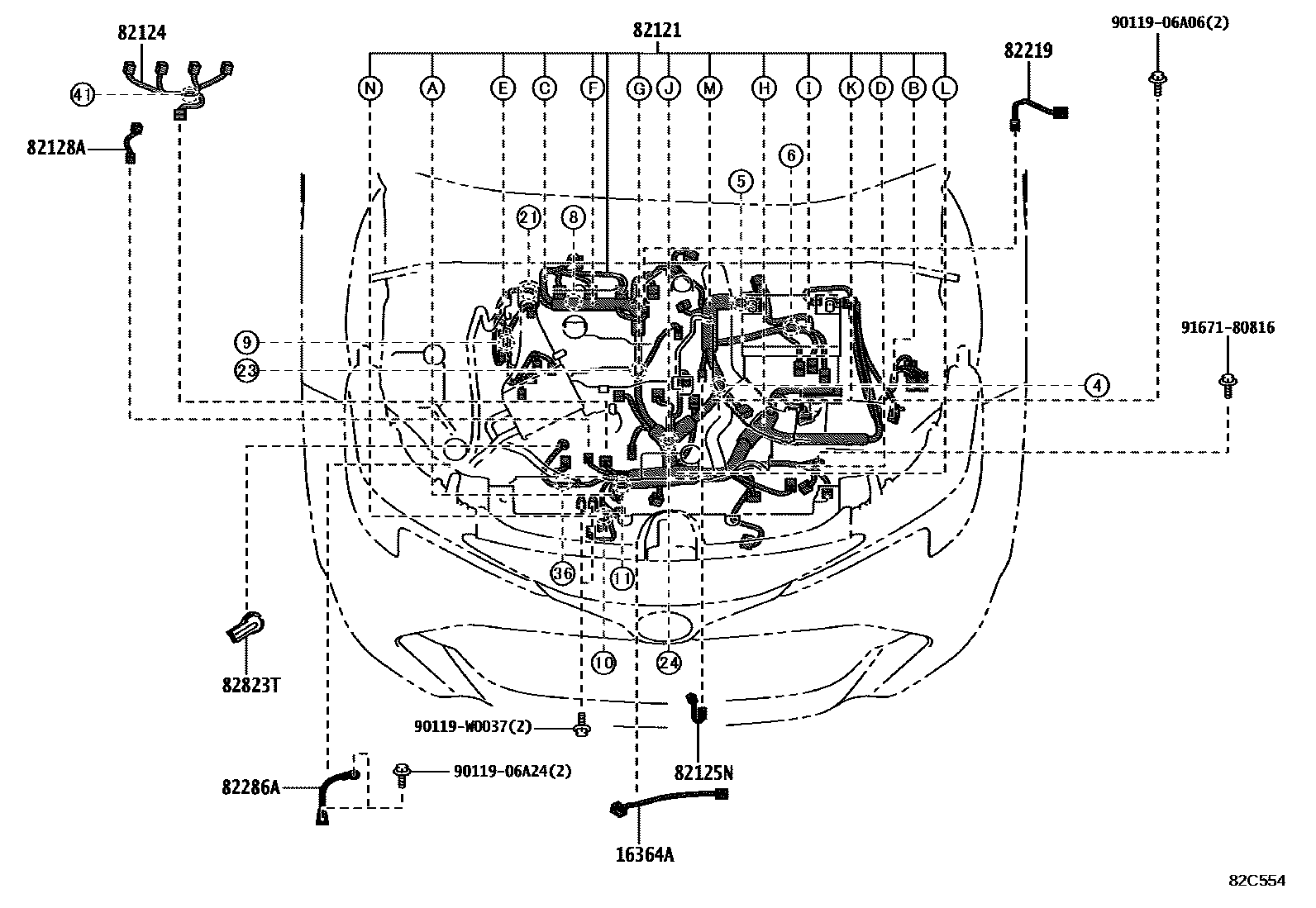

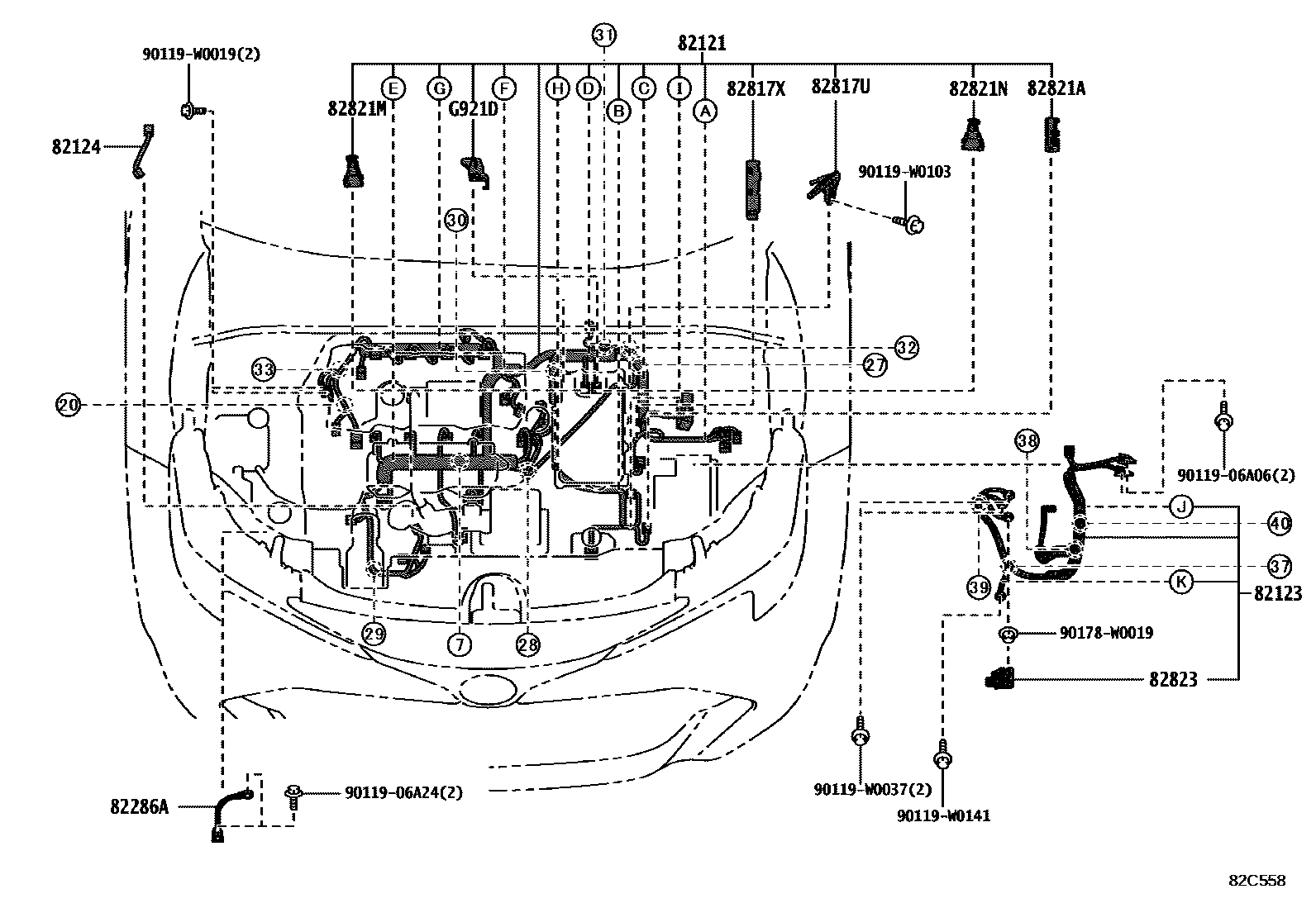

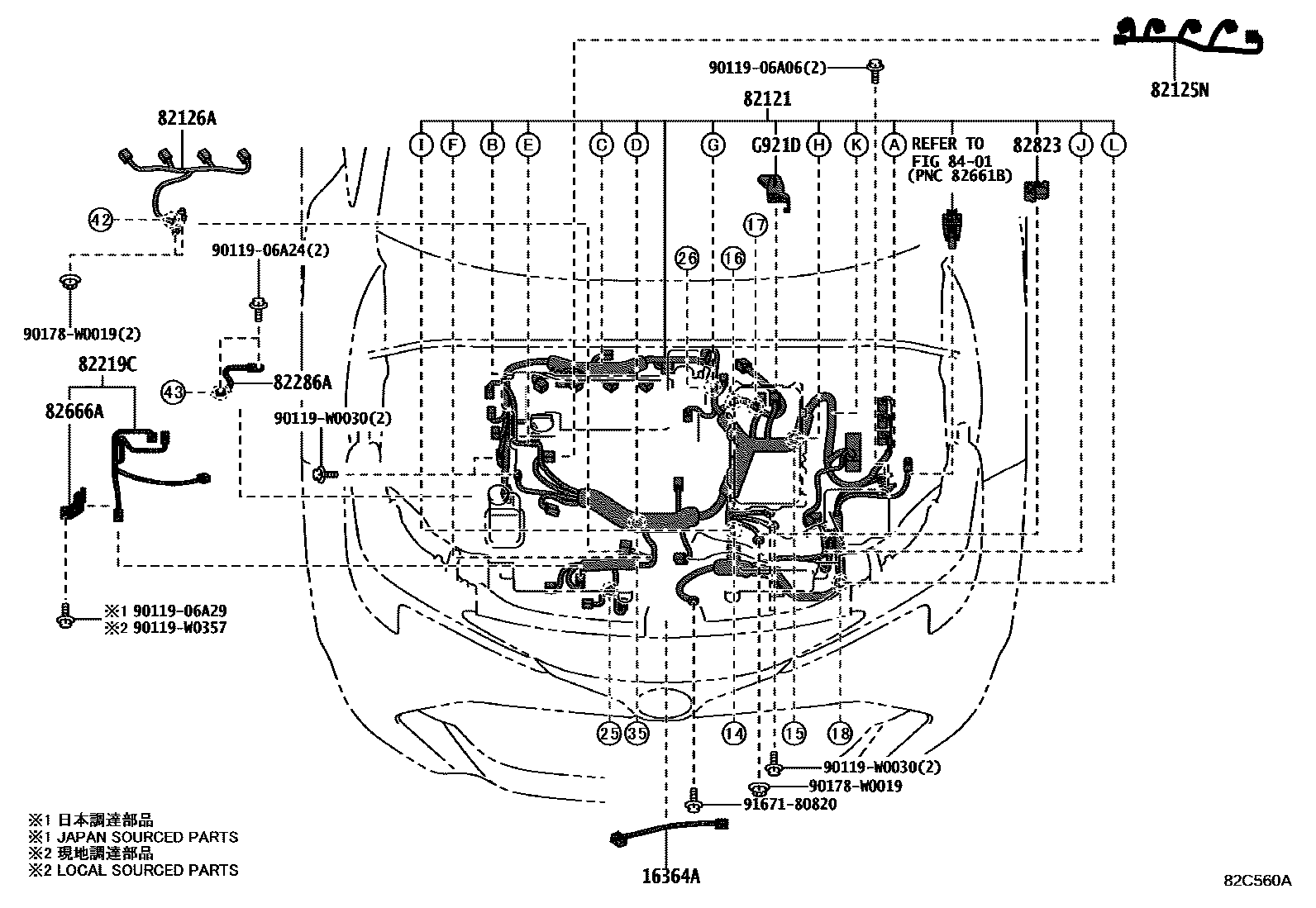

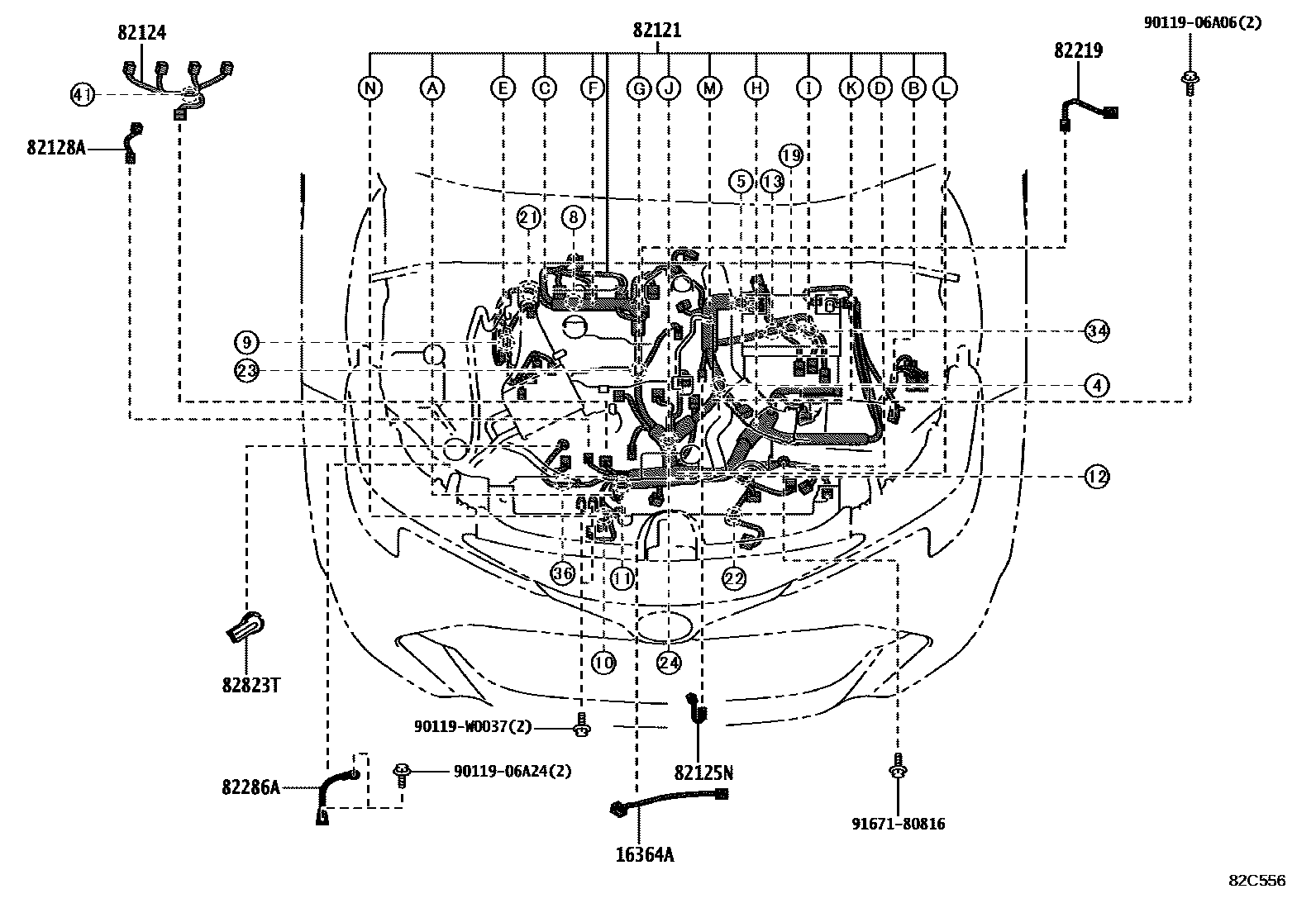

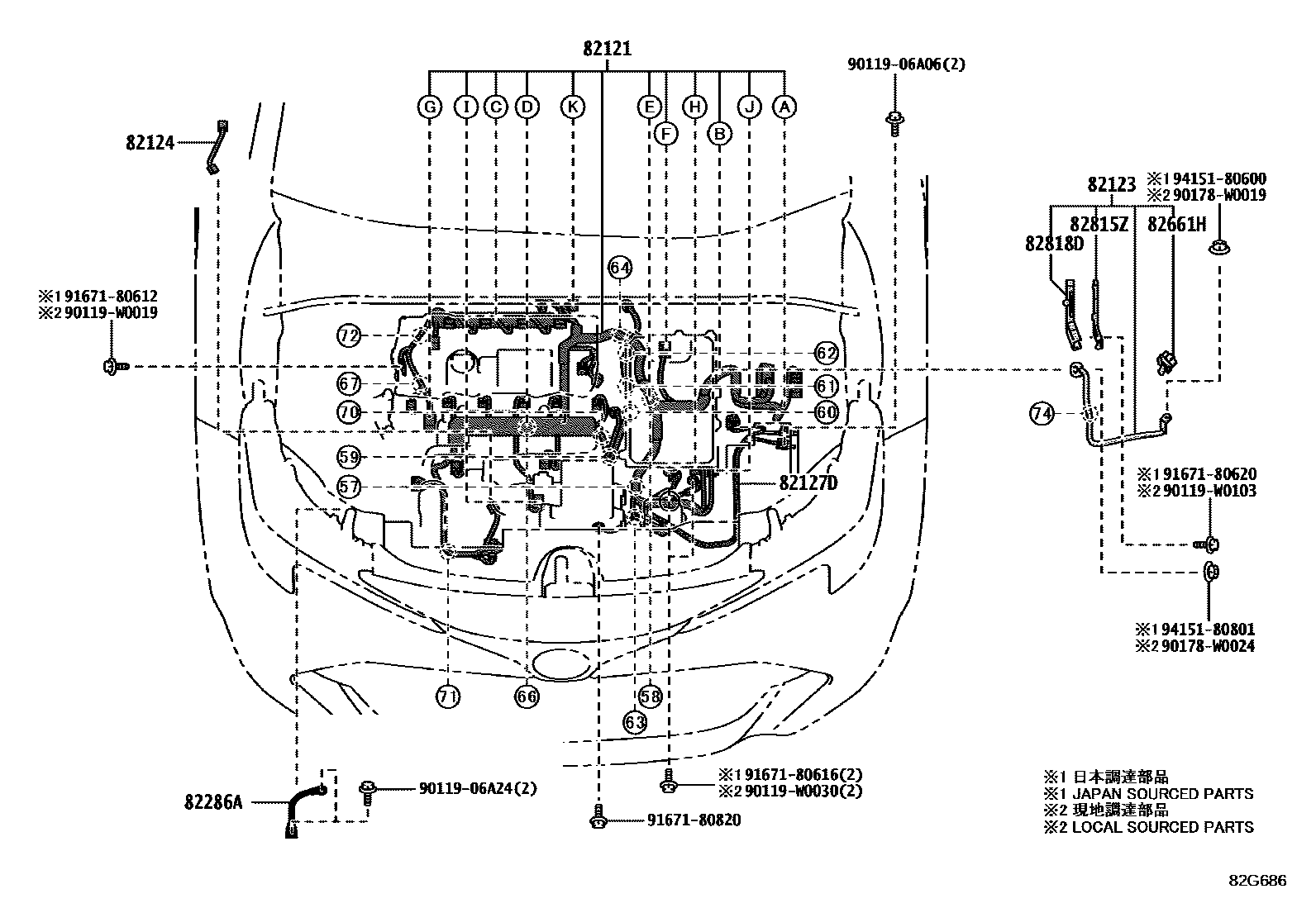

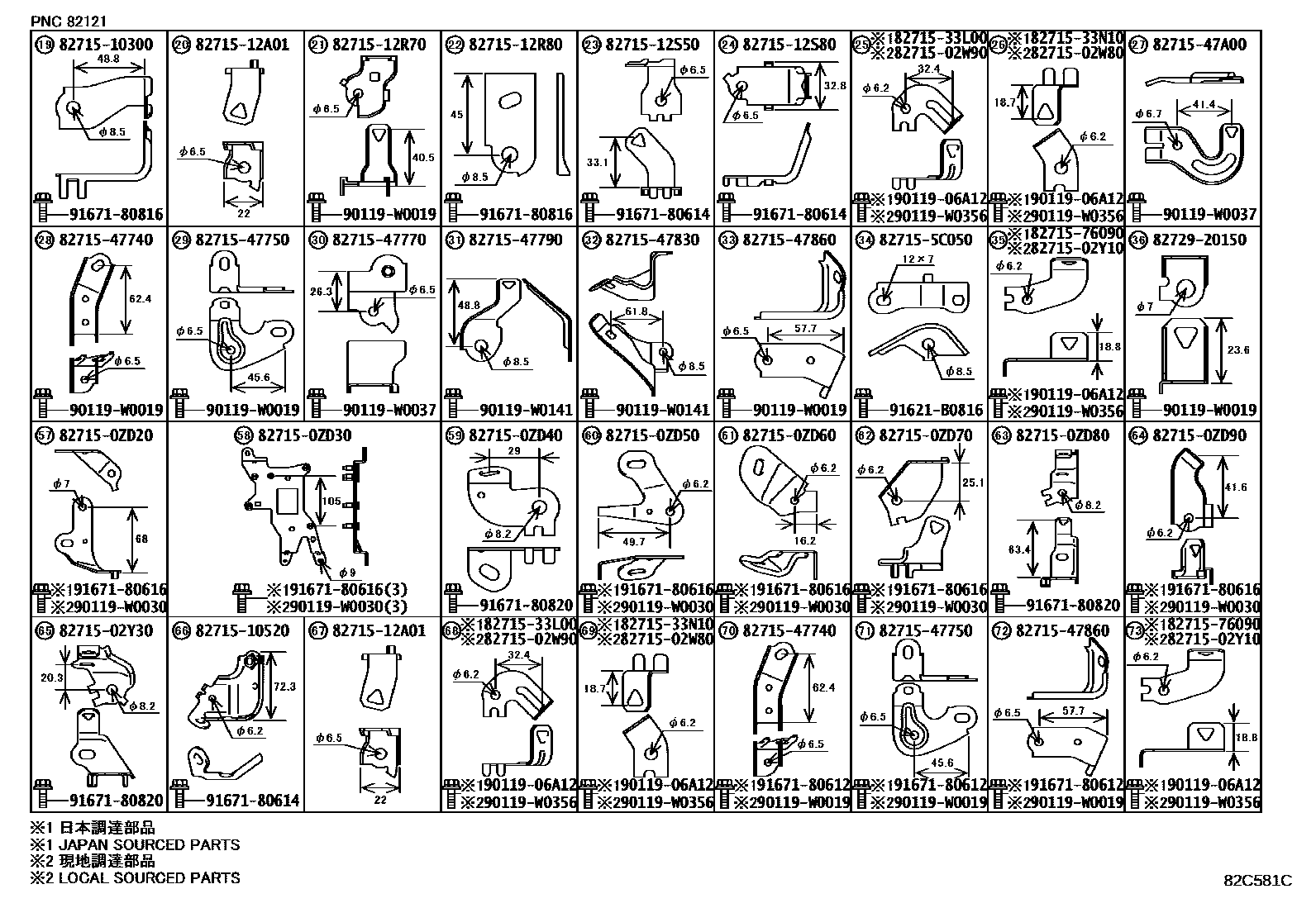

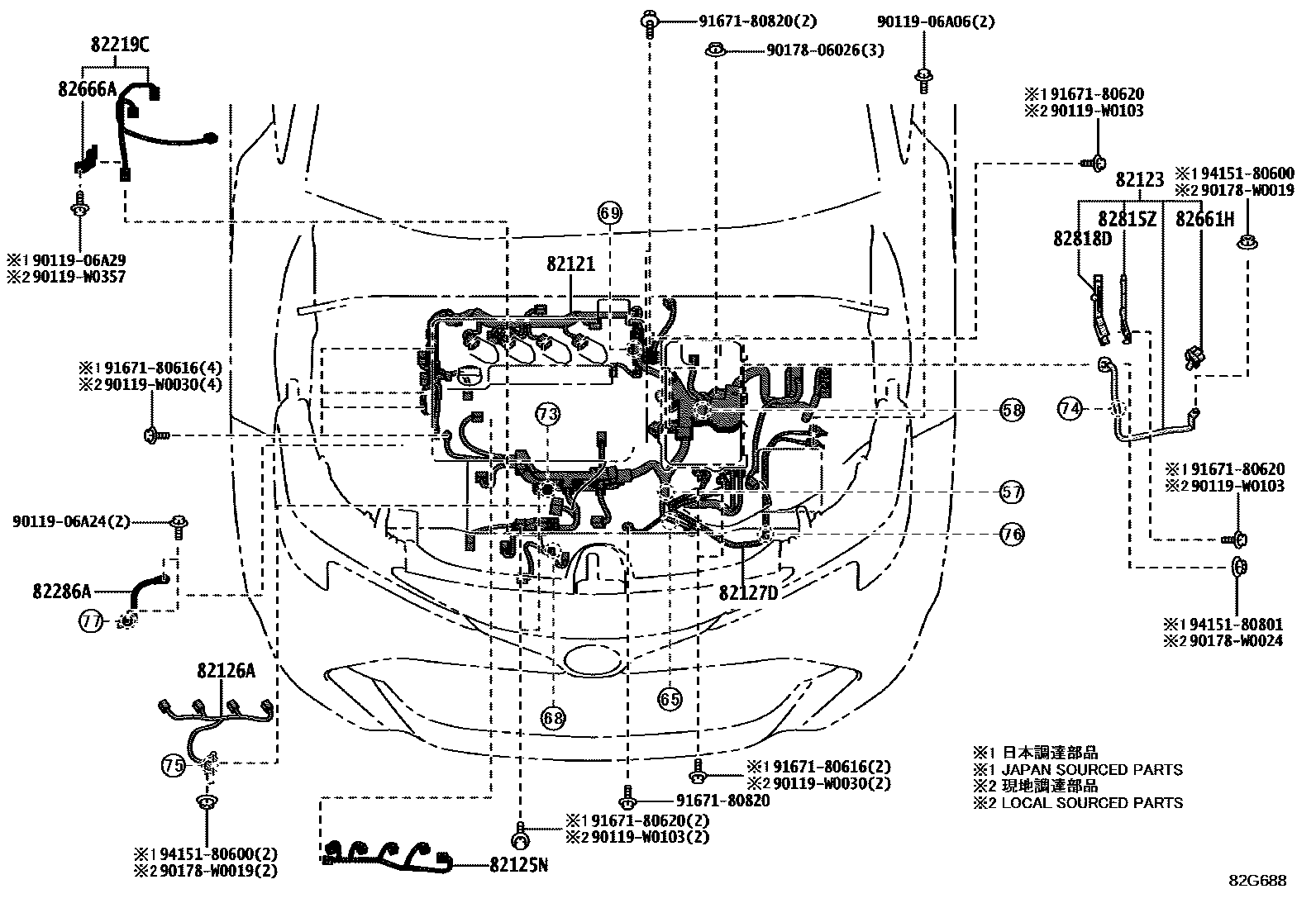

| 82121 | Engine wiring harness | 82121-0ZE70 · 82121-0ZL50 · 82121-0ZL60 · 82121-0ZL70 · 82121-0ZL90 · 82121-0ZM00 · 82121-0ZM40 · 82121-0ZS60 · 82121-0ZT20 · 82121-0ZT30 · 82121-0ZU10 · 82121-0ZV40 · 82121-0ZW90 · 82121-0ZX20 · 82121-0ZX30 |

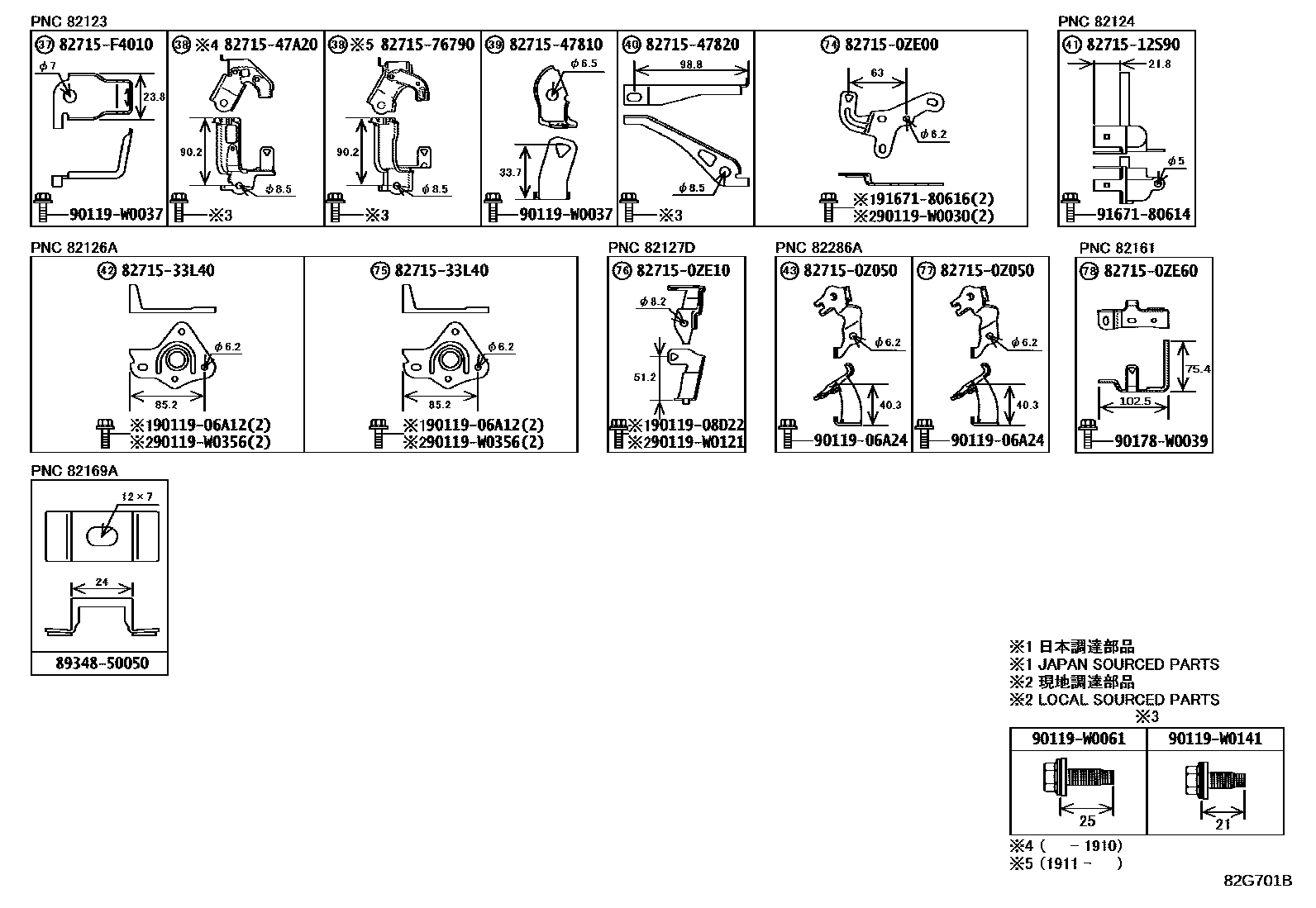

| 82123 | Engine No. 3 wiring harness | 82123-02C30 · 82123-F4010 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12160 · 82124-12170 |
| 82125N | Engine No. 5 wiring harness | 82125-12610 · 82125-12660 · 82125-F4020 |
| 82126A | No. 6 engine wiring harness | 82126-12010 · 82126-F4010 |
| 82127D | Engine No. 7 wiring harness | 82127-02010 · 82127-02020 |
| 82128A | Engine wiring harness No. 8 | 82128-12010 |

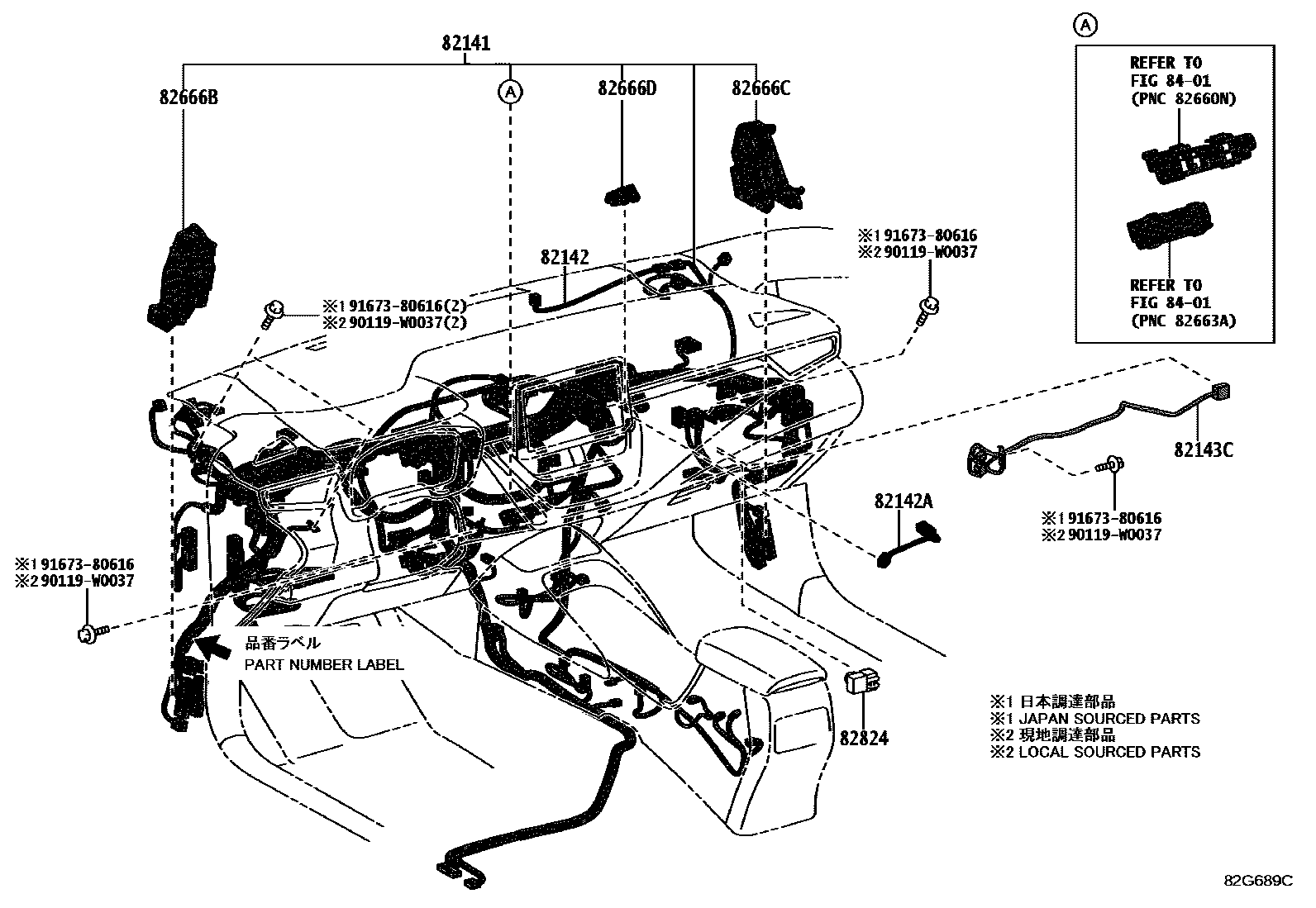

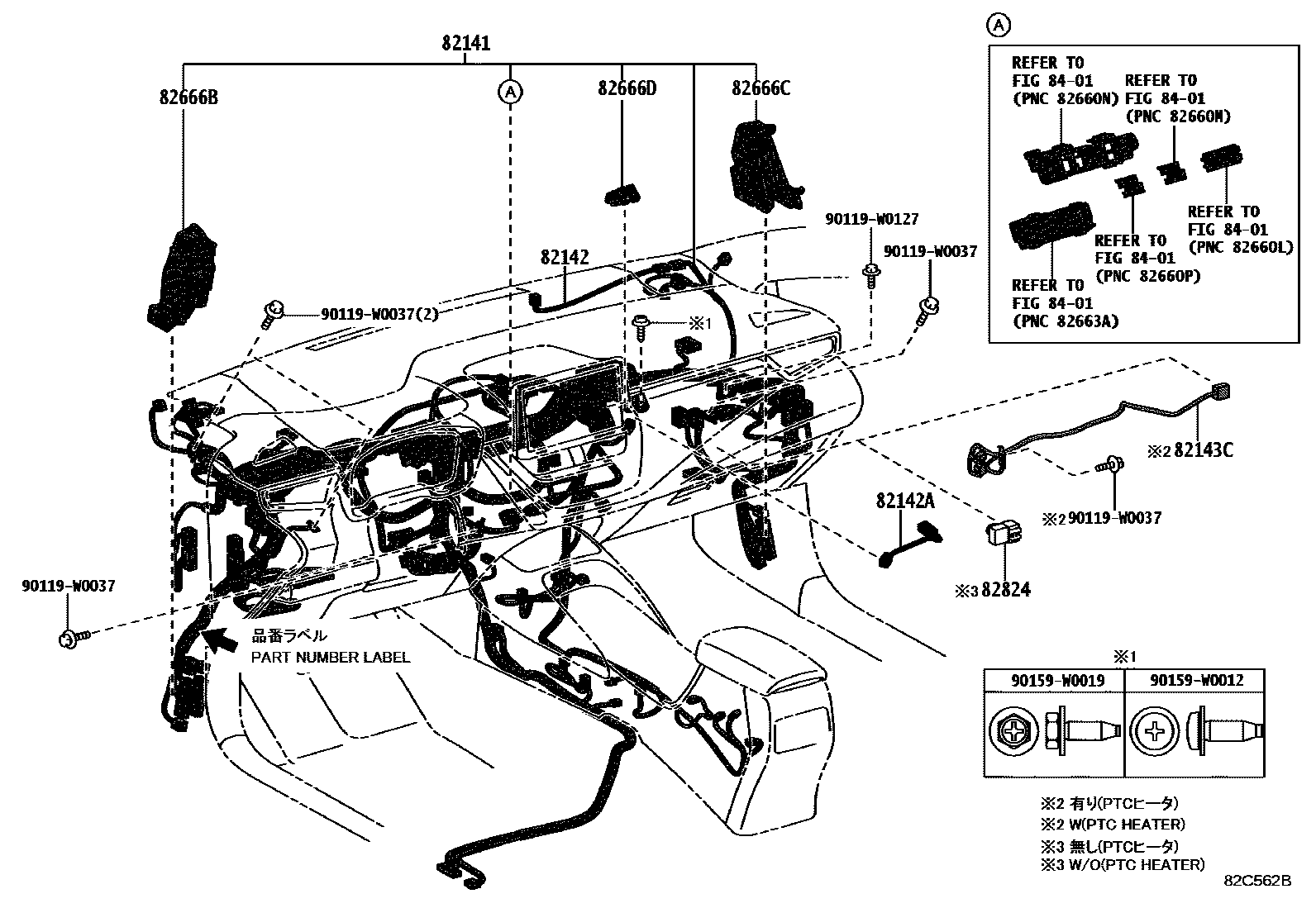

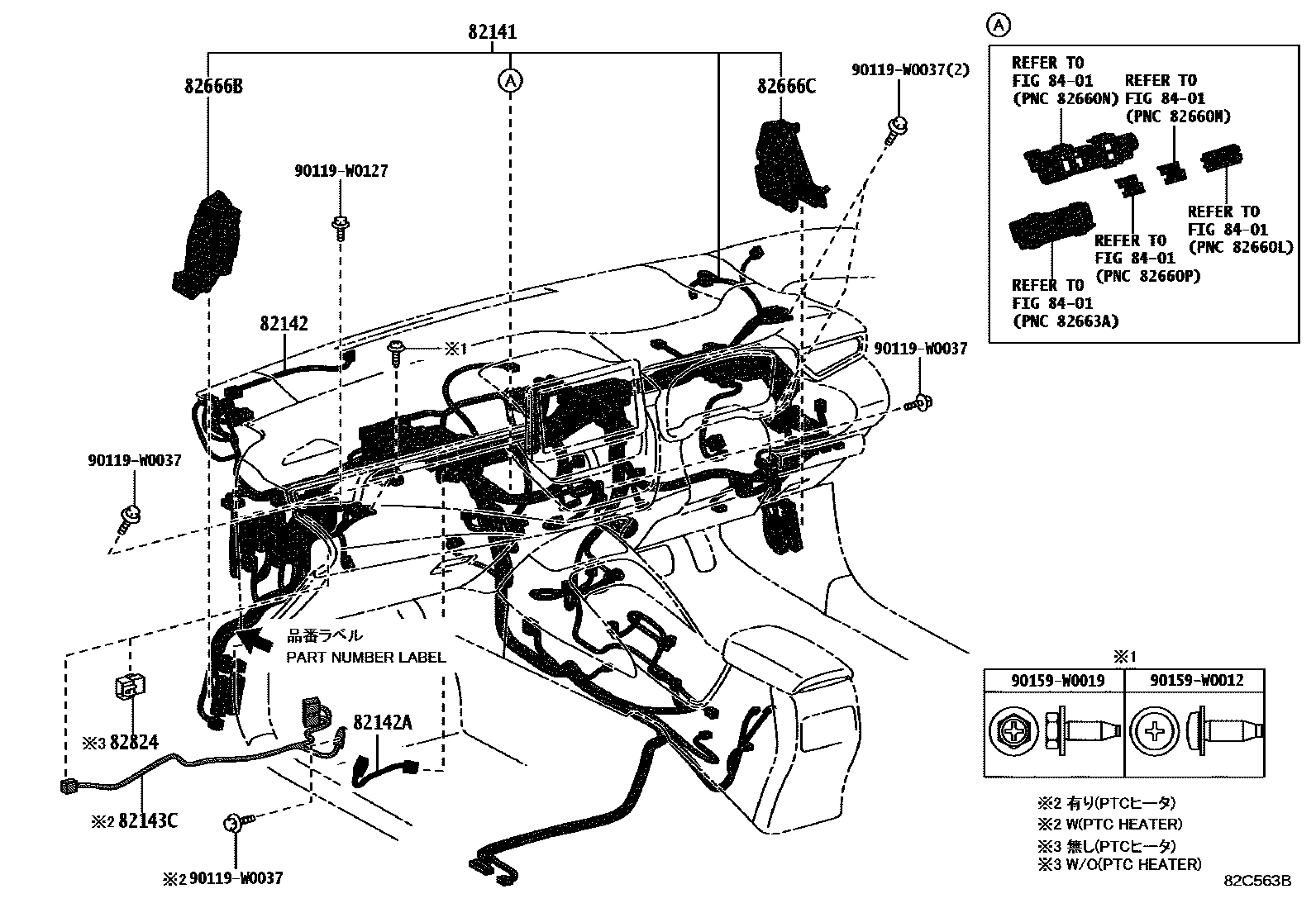

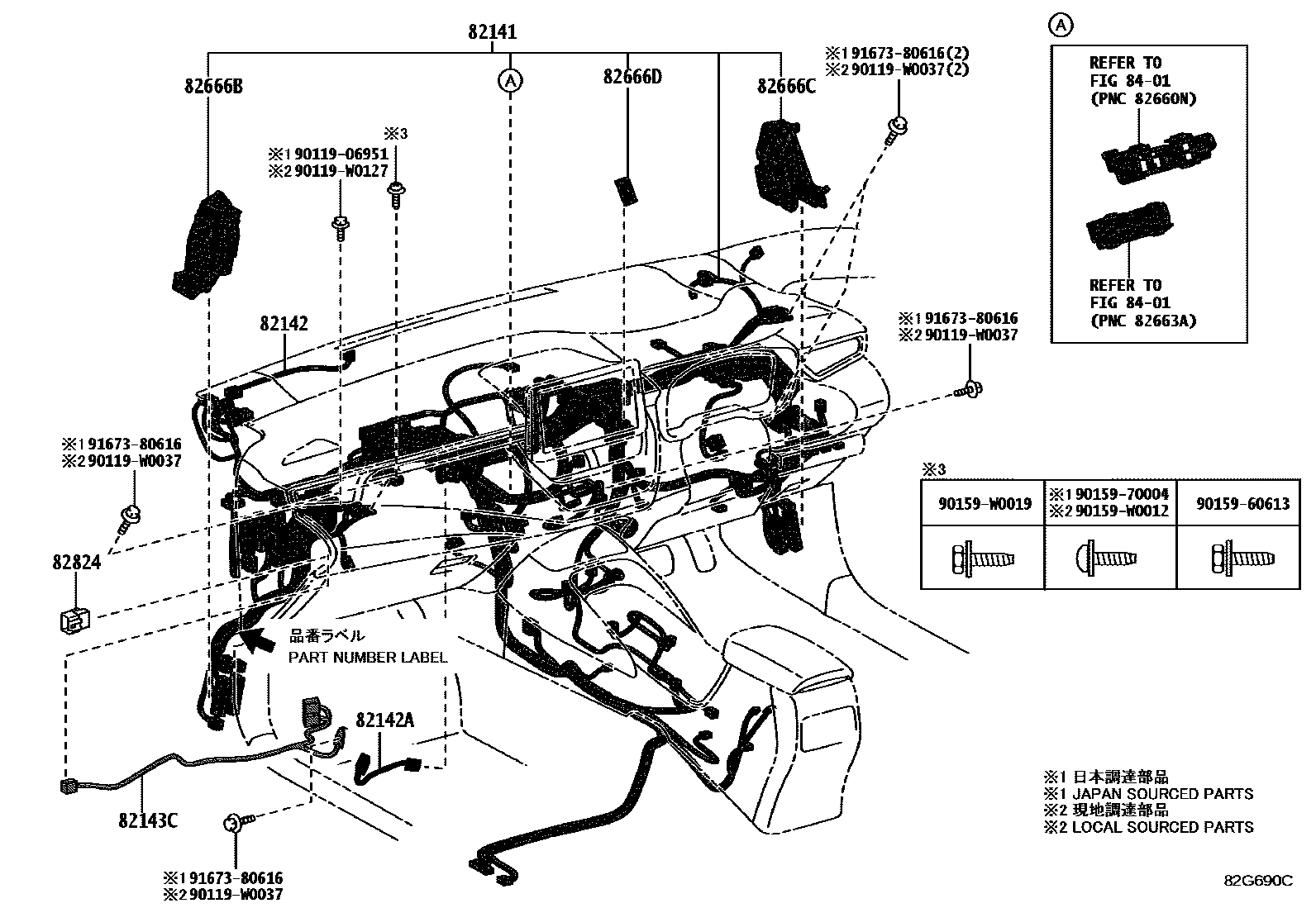

| 82141 | Dashboard wiring harness | 82141-F2B60 · 82141-F2B61 · 82141-F2B62 · 82141-F2B63 · 82141-F2B80 · 82141-F2B81 · 82141-F2B82 · 82141-F2B83 · 82141-F2C70 · 82141-F2C71 · 82141-F2C72 · 82141-F2C73 · 82141-F2C80 · 82141-F2C81 · 82141-F2C82 · 82141-F2C83 · 82141-F2C90 · 82141-F2C91 · 82141-F2C92 · 82141-F2C93 · 82141-F2D00 · 82141-F2D01 · 82141-F2D02 · 82141-F2D03 · 82141-F2D20 · 82141-F2D21 · 82141-F2D22 · 82141-F2D23 · 82141-F2D30 · 82141-F2D31 · 82141-F2D32 · 82141-F2D33 · 82141-F2D40 · 82141-F2D41 · 82141-F2D42 · 82141-F2D43 · 82141-F2D50 · 82141-F2D51 · 82141-F2D52 · 82141-F2D53 · 82141-F2D70 · 82141-F2D71 · 82141-F2D72 · 82141-F2D73 · 82141-F2D80 · 82141-F2D81 · 82141-F2D82 · 82141-F2D83 · 82141-F2D90 · 82141-F2D91 · 82141-F2D92 · 82141-F2D93 · 82141-F2E00 · 82141-F2E01 · 82141-F2E02 · 82141-F2E03 · 82141-F2E30 · 82141-F2E31 · 82141-F2E32 · 82141-F2E33 · 82141-F2E40 · 82141-F2E41 · 82141-F2E42 · 82141-F2E43 · 82141-F2E50 · 82141-F2E51 · 82141-F2E52 · 82141-F2E53 · 82141-F2E60 · 82141-F2E61 · 82141-F2E62 · 82141-F2E63 · 82141-F2E90 · 82141-F2E91 · 82141-F2E92 · 82141-F2E93 · 82141-F2F00 · 82141-F2F01 · 82141-F2F02 · 82141-F2F03 · 82141-F2F20 · 82141-F2F21 · 82141-F2F22 · 82141-F2F23 · 82141-F2F30 · 82141-F2F31 · 82141-F2F32 · 82141-F2F33 · 82141-F2F50 · 82141-F2F51 · 82141-F2F52 · 82141-F2F53 · 82141-F2F60 · 82141-F2F61 · 82141-F2F62 · 82141-F2F63 · 82141-F2F70 · 82141-F2F71 · 82141-F2F72 · 82141-F2F73 · 82141-F2F80 · 82141-F2F81 · 82141-F2F82 · 82141-F2F83 · 82141-F2F90 · 82141-F2F91 · 82141-F2F92 · 82141-F2F93 · 82141-F2G00 · 82141-F2G10 · 82141-F2G11 · 82141-F2G12 · 82141-F2G13 · 82141-F2G20 · 82141-F2G21 · 82141-F2G22 · 82141-F2G23 · 82141-F2G30 · 82141-F2G31 · 82141-F2G32 · 82141-F2G33 · 82141-F2G40 · 82141-F2G41 · 82141-F2G42 · 82141-F2G43 · 82141-F2G50 · 82141-F2G51 · 82141-F2G52 · 82141-F2G53 · 82141-F2G60 · 82141-F2G70 · 82141-F2G71 · 82141-F2G72 · 82141-F2G73 · 82141-F2G80 · 82141-F2G81 · 82141-F2G82 · 82141-F2G83 · 82141-F2L40 · 82141-F2L41 · 82141-F2L42 · 82141-F2L43 · 82141-F2L50 · 82141-F2L51 · 82141-F2L52 · 82141-F2L53 · 82141-F2L70 · 82141-F2L71 · 82141-F2L72 · 82141-F2L73 · 82141-F2L80 · 82141-F2L81 · 82141-F2L82 · 82141-F2L83 · 82141-F2M00 · 82141-F2M01 · 82141-F2M02 · 82141-F2M03 · 82141-F2M10 · 82141-F2M11 · 82141-F2M12 · 82141-F2M13 · 82141-F2M30 · 82141-F2M31 · 82141-F2M32 · 82141-F2M33 · 82141-F2M40 · 82141-F2M41 · 82141-F2M42 · 82141-F2M43 · 82141-F2M60 · 82141-F2M61 · 82141-F2M62 · 82141-F2M63 · 82141-F2M70 · 82141-F2M71 · 82141-F2M72 · 82141-F2M73 · 82141-F2M90 · 82141-F2M91 · 82141-F2M92 · 82141-F2M93 · 82141-F2N00 · 82141-F2N01 · 82141-F2N02 · 82141-F2N03 · 82141-F2N10 · 82141-F2N11 · 82141-F2N12 · 82141-F2N13 · 82141-F2N20 · 82141-F2N21 · 82141-F2N22 · 82141-F2N23 · 82141-F2N30 · 82141-F2N31 · 82141-F2N32 · 82141-F2N33 · 82141-F2N40 · 82141-F2N41 · 82141-F2N42 · 82141-F2N43 · 82141-FE070 · 82141-FE071 · 82141-FE072 · 82141-FE090 · 82141-FE091 · 82141-FE110 · 82141-FE111 · 82141-FE130 · 82141-FE131 · 82141-FE150 · 82141-FE170 · 82141-FE690 · 82141-FE691 · 82141-FE830 · 82141-FE831 · 82141-FEA00 · 82141-FEA80 · 82141-FEA81 · 82141-FEA82 · 82141-FEB00 · 82141-FEB20 · 82141-FEB80 · 82141-FEB81 · 82145-F2570 · 82145-F2571 · 82145-F2572 · 82145-F2573 · 82145-F2580 · 82145-F2581 · 82145-F2582 · 82145-F2583 · 82145-F2590 · 82145-F2591 · 82145-F2592 · 82145-F2593 · 82145-F2600 · 82145-F2601 · 82145-F2602 · 82145-F2603 · 82145-F2790 · 82145-F2M60 · 82145-F2M61 · 82145-F2M62 · 82145-F2M63 · 82145-F2M70 · 82145-F2M71 · 82145-F2M72 · 82145-F2M73 · 82145-F2M80 · 82145-F2M81 · 82145-F2M82 · 82145-F2M83 · 82145-F2M90 · 82145-F2M91 · 82145-F2M92 · 82145-F2M93 · 82145-F2N00 · 82145-F2N01 · 82145-F2N02 · 82145-F2N03 · 82145-F2N10 · 82145-F2N11 · 82145-F2N12 · 82145-F2N13 · 82145-F2Y60 · 82145-F2Y90 · 82145-F2Z20 · 82145-F2Z40 · 82145-FEB70 · 82145-FEB71 |
