Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 2 images and 33 PNC and OE references.

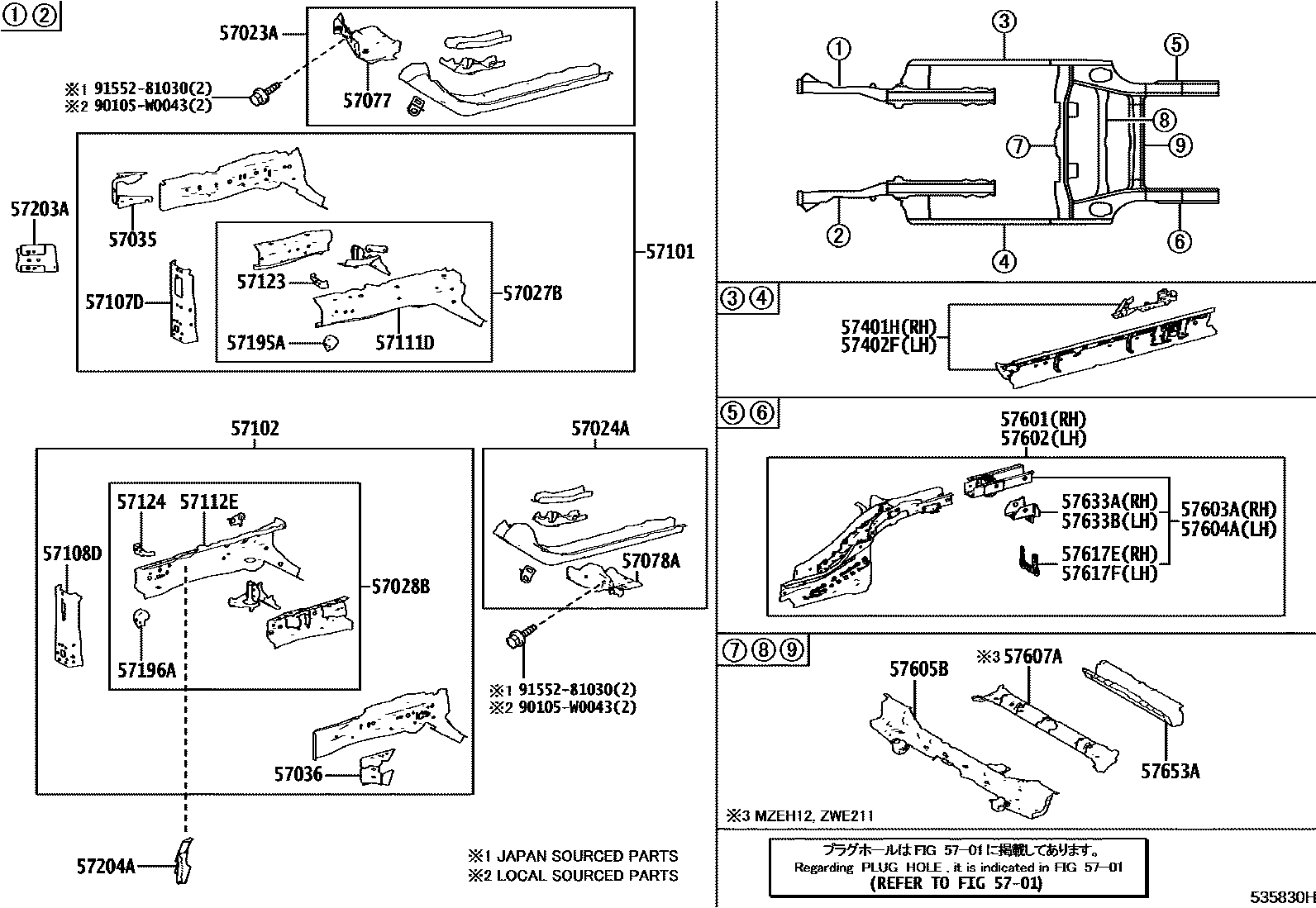

Toyota COROLLA Floor stringers EPC diagram — 535830H
Floor stringers — 535830H (201901 – 999999)

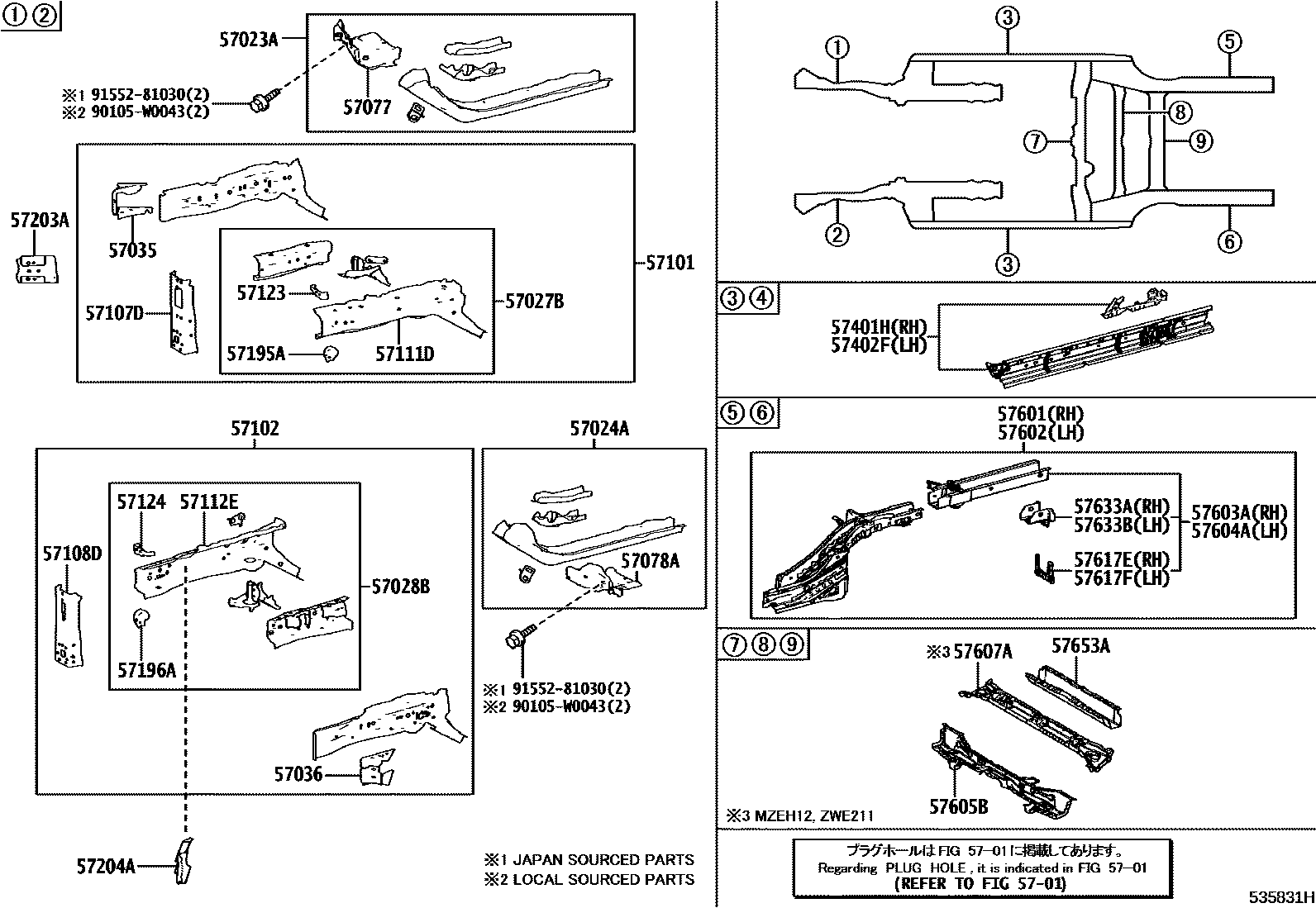

Toyota COROLLA Floor stringers EPC diagram — 535831H
Floor stringers — 535831H (201902 – 999999)

PNC and OE references

PNCPart nameOE numbers
57023ARight rear longitudinal beam sub-assembly57023-02090 · 57023-02091
57024ALeft rear longitudinal beam sub-assembly57024-02100 · 57024-02101
57027BRight front inner longitudinal beam sub-assembly57027-02100
57028BLeft front inner longitudinal beam sub-assembly57028-02110
57035Right front running board panel sub-assembly57035-02020
57036Left front running board panel sub-assembly57036-02020
57077Right front anti-torsion box-section sub-assembly57077-02030
57078ALeft front anti-torsion box-section sub-assembly57078-02040
57101Right front longitudinal beam sub-assembly57101-02927
57102Left front longitudinal beam sub-assembly57102-02944
57107DFront bumper right side installation reinforcement sub-assembly57107-02100
57108DFront bumper left side installation reinforcement sub-assembly57108-02100
57111DInner right front longitudinal beam57111-02210
57112EInboard left front longitudinal beam57112-02180
57123Right front longitudinal beam bracket57123-F4010
57124Left front longitudinal beam bracket57124-F4010
57195ARight front longitudinal beam front reinforcement57195-F4010
57196ALeft front longitudinal beam front reinforcement57196-F4010
57203ANo. 2 right front longitudinal beam extension sub-assembly57203-02030
57204ANo. 2 left front longitudinal beam extension sub-assembly57204-02030
57401HFloor right inner longitudinal beam sub-assembly57401-02350 · 57401-02360
57402FFloor left inner longitudinal beam sub-assembly57402-02360 · 57402-02370
57601Rear floor right longitudinal beam sub-assembly57601-02940 · 57601-02941
57602Rear floor left longitudinal beam sub-assembly57602-02942 · 57602-02943
57603ARear floor right rear longitudinal beam sub-assembly57603-02200 · 57603-02210
57604ARear floor left rear longitudinal beam sub-assembly57604-02100 · 57604-02110
57605BRear floor No. 1 cross member sub-assembly57605-02310 · 57605-02320
57607ARear floor No. 3 cross member sub-assembly57607-02020
57617ERear floor split longitudinal beam plate57617-F4010
57617FRear floor split longitudinal beam plate57617-F4010
57633ARear floor right rear longitudinal beam extension57633-02060 · 57633-F4010
57633BRear floor left rear longitudinal beam extension57633-02060 · 57633-02100 · 57633-F4010
57653ANo. 2 rear floor cross member57653-02190
