Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 3 images and 12 PNC and OE references.

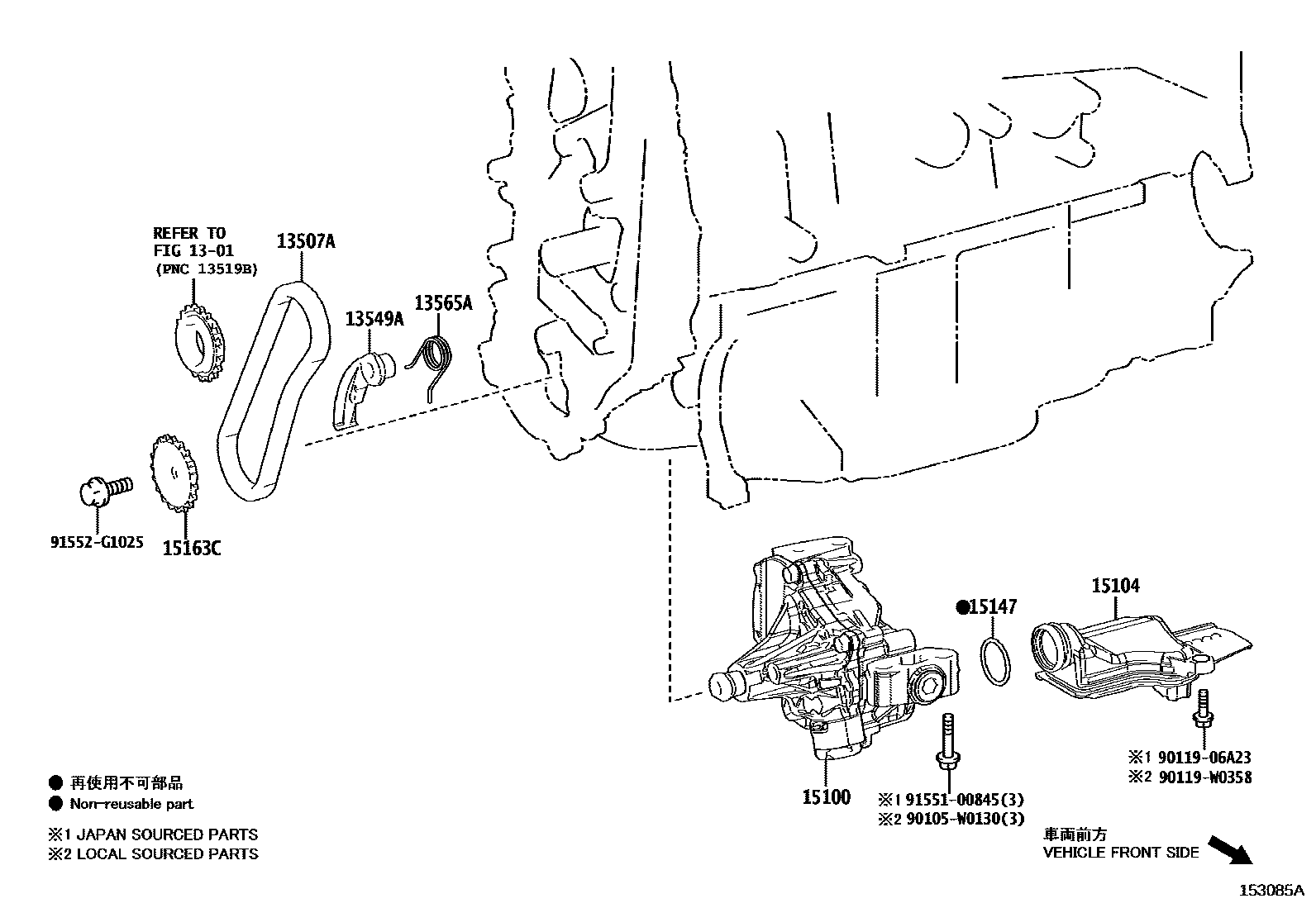

Toyota COROLLA Engine Oil Pump EPC diagram — 153085A
Engine Oil Pump — 153085A (201902 – 999999)

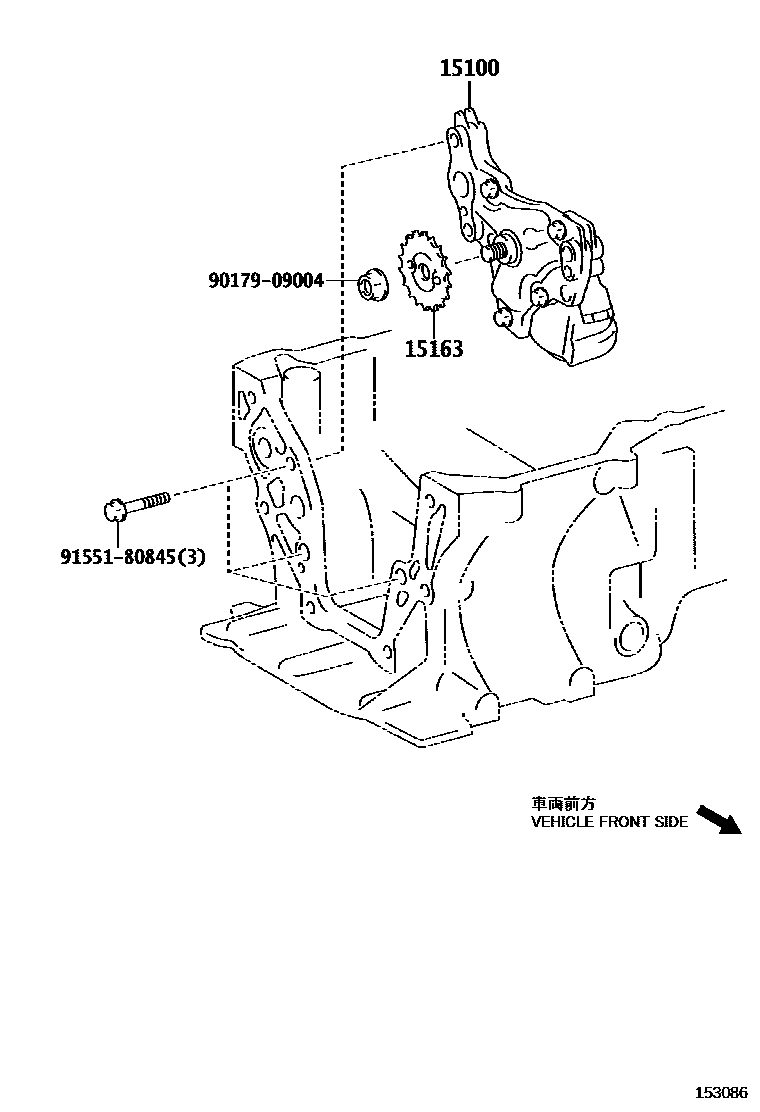

Toyota COROLLA Engine Oil Pump EPC diagram — 153086
Engine Oil Pump — 153086 (201901 – 999999)

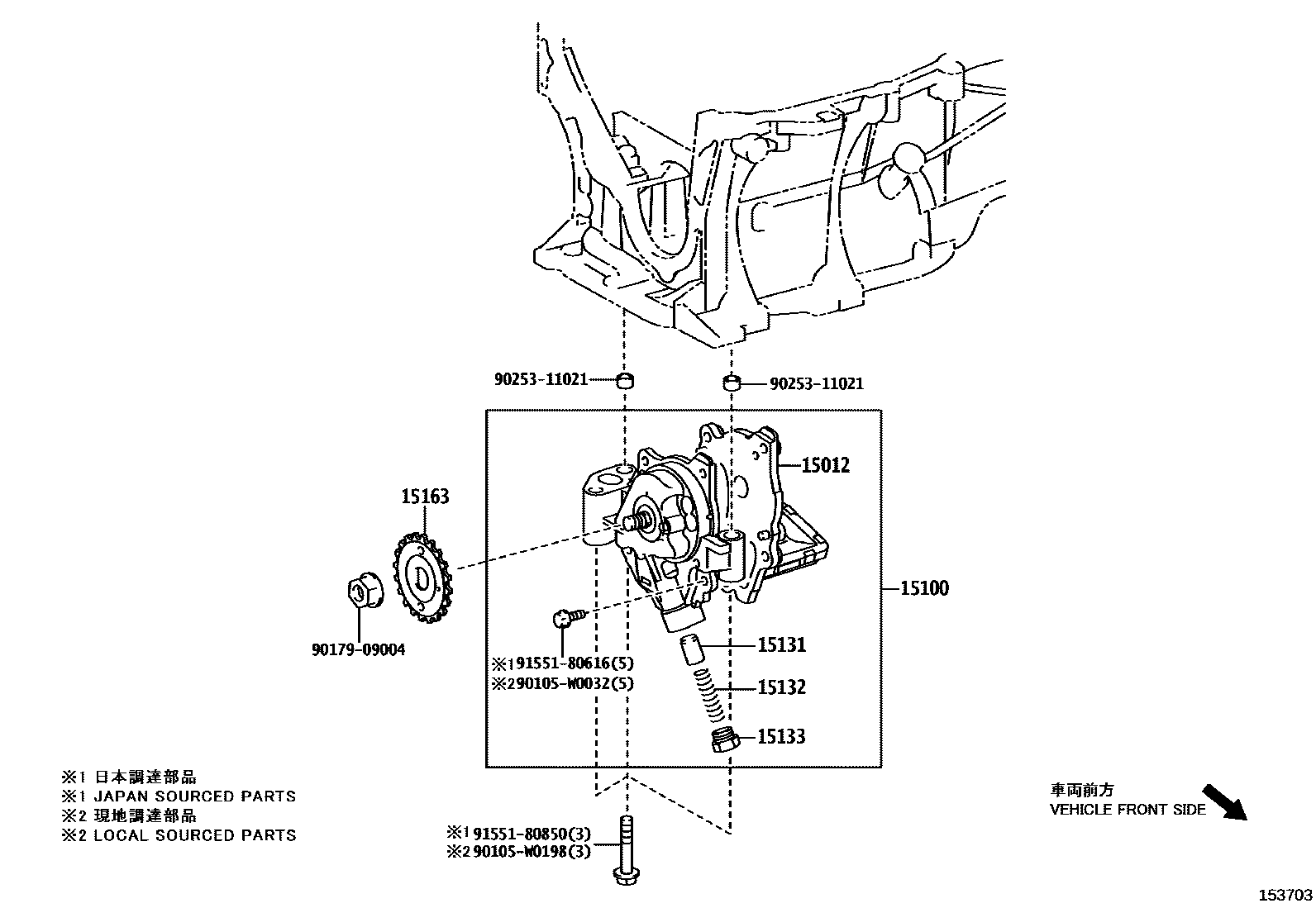

Toyota COROLLA Engine Oil Pump EPC diagram — 153703
Engine Oil Pump — 153703 (201901 – 999999)

PNC and OE references

PNCPart nameOE numbers
13507AOil pump drive chain sub-assembly13507-24020 · 13507-F2030
13549Achain tensioner pressure plate13549-25020
13565Achain damper spring13565-25010
15012Oil pump cover sub-assembly15012-0T100 · 15012-0T160 · 15012-37060 · 15012-37070
15100Oil pump assembly15100-0T100 · 15100-0T160 · 15100-24020 · 15100-37060 · 15100-37070 · 15100-47050
15104Oil filter sub-assembly15104-24010
15131Oil pump pressure reducing valve15131-0A040
15132Oil pump pressure reducing valve spring15132-46060
15133PLUG, OIL PUMP RELIEF VALVE15133-28020
15147Oil filter gasket15147-25010
15163Oil pump drive shaft gear15163-0H010 · 15163-0T030 · 15163-28010 · 15163-33010
15163COil pump drive shaft sprocket15163-25010 · 15163-F2040
