Toyota COROLLA 收音机、放大器和冷凝器 — Figure 8601

Toyota COROLLA EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 8 PNC and OE references.

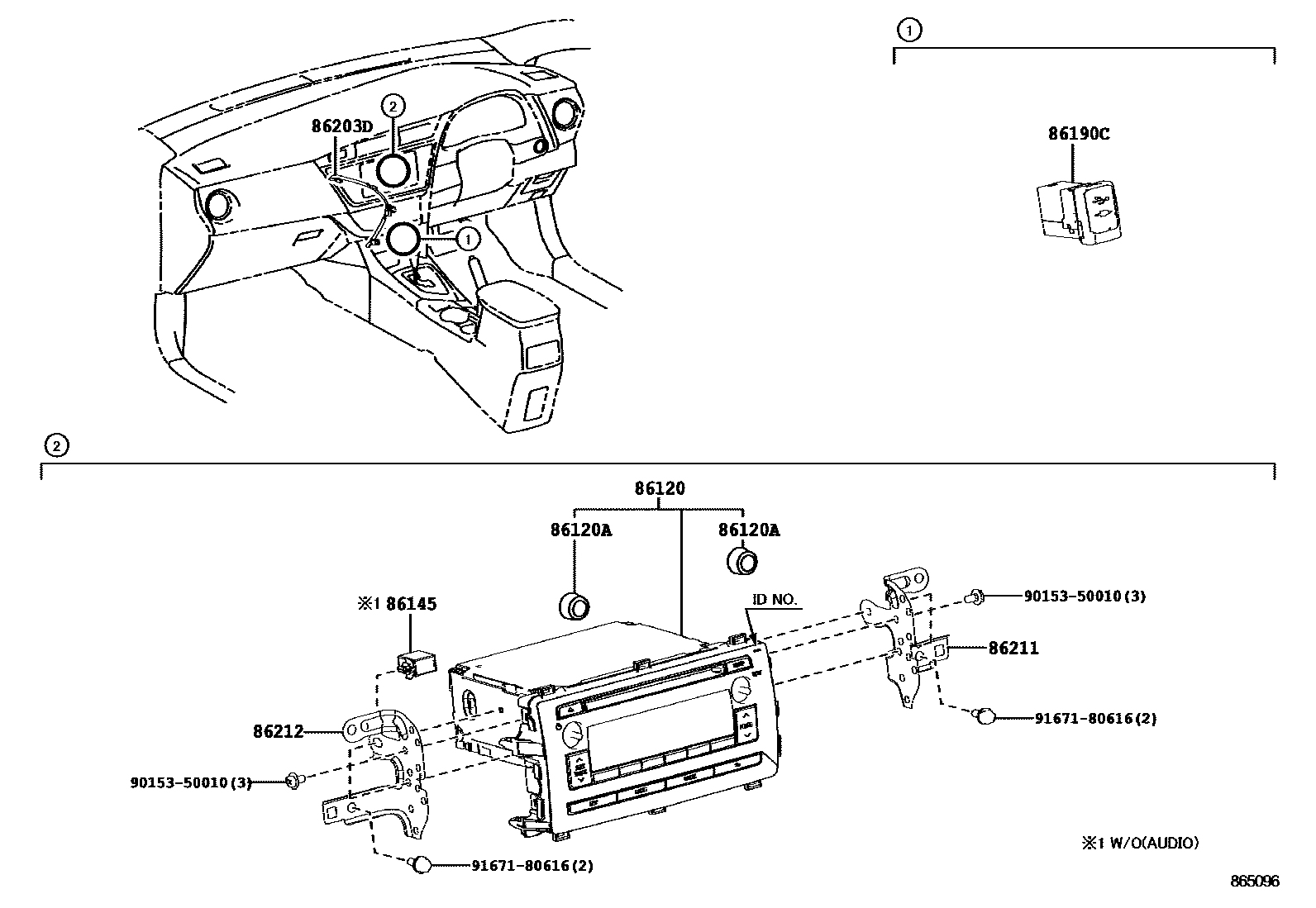

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865096
收音机、放大器和冷凝器 — 865096 (201208 – 201503)

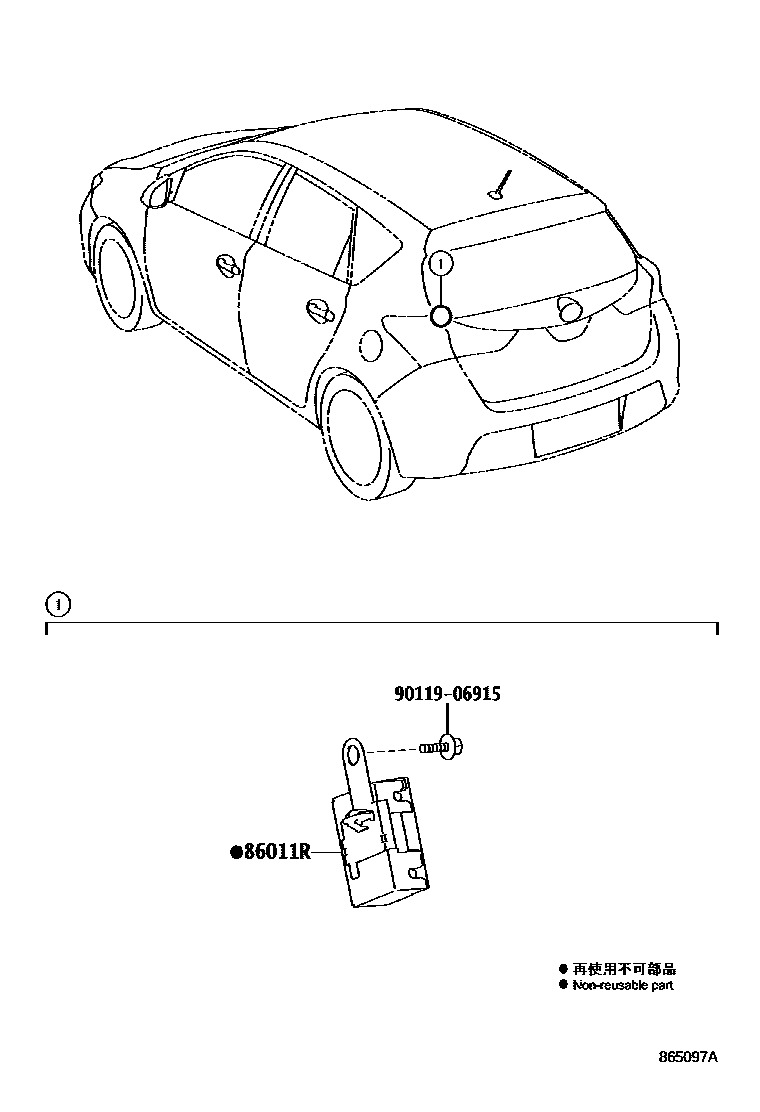

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 865097A
收音机、放大器和冷凝器 — 865097A (201208 – 999999)

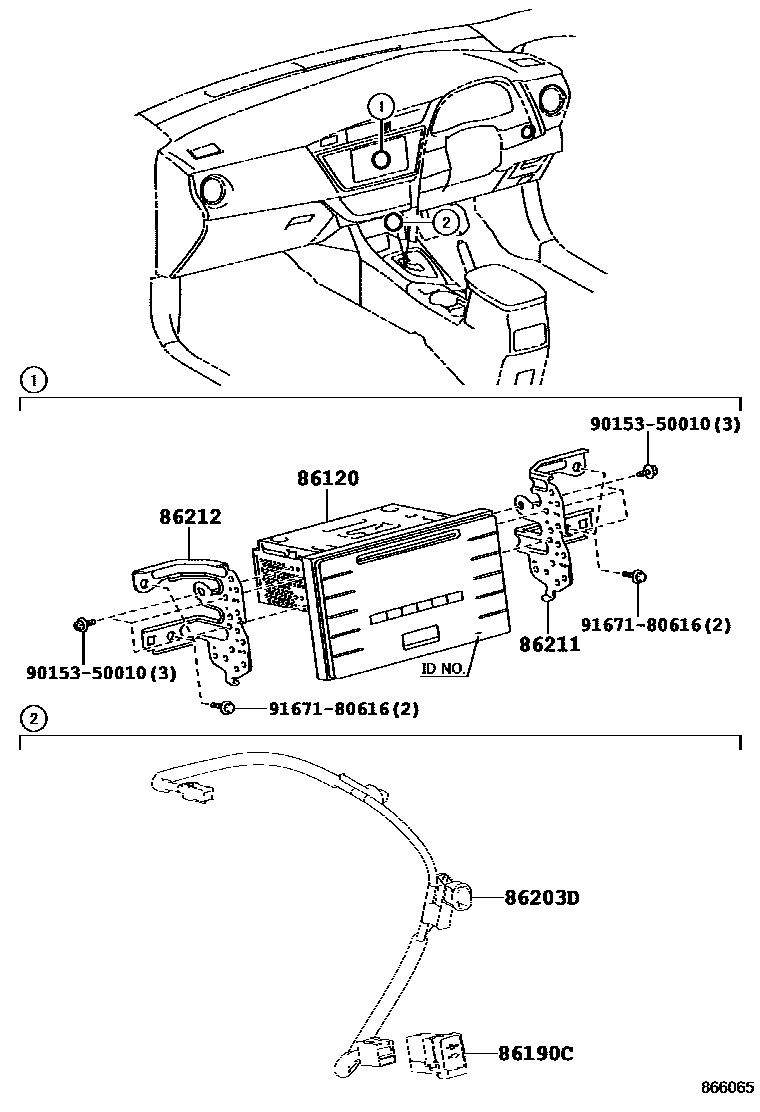

Toyota COROLLA 收音机、放大器和冷凝器 EPC diagram — 866065
收音机、放大器和冷凝器 — 866065 (201503 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Rradio settings phase modulator90980-04204
86120Radio assembly86120-12C30 · 86120-12F40
86120ARadio switch knob90010-24159
86145Antenna connector86145-52010
86190CStereo socket connector assembly No. 186190-52060
86203DStereo Part 1 Wire Harness86203-12440 · 86203-12500 · 86203-12530
86211No. 1 radio bracket86211-12430 · 86211-12460
86212No. 2 radio bracket86212-12420 · 86212-12450
