Toyota COROLLA 悬架横梁和发动机底罩 — Figure 5102

Toyota COROLLA EPC diagram 5102, 悬架横梁和发动机底罩, with 2 images and 26 PNC and OE references.

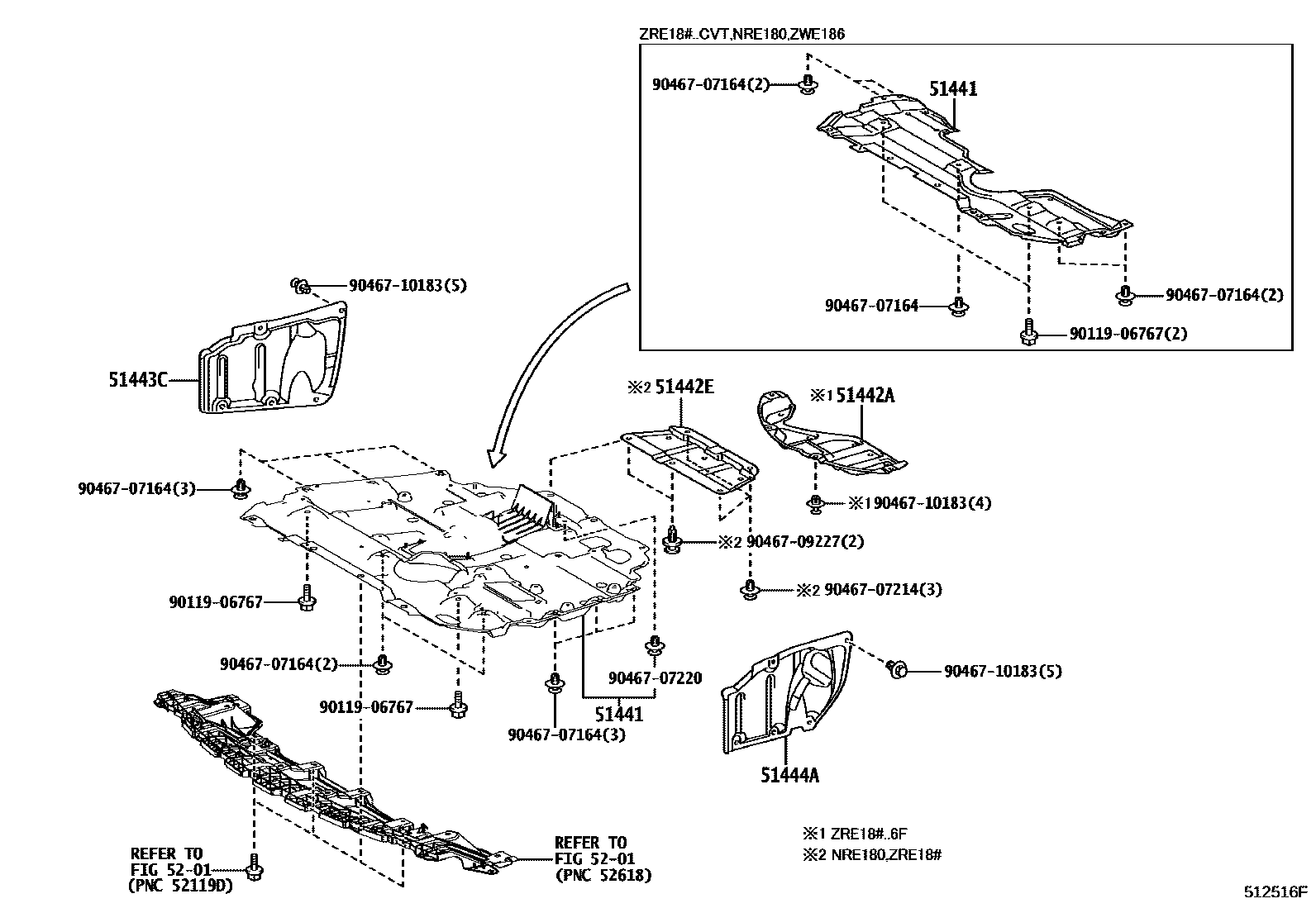

Toyota COROLLA 悬架横梁和发动机底罩 EPC diagram — 512516F
悬架横梁和发动机底罩 — 512516F (201208 – 999999)

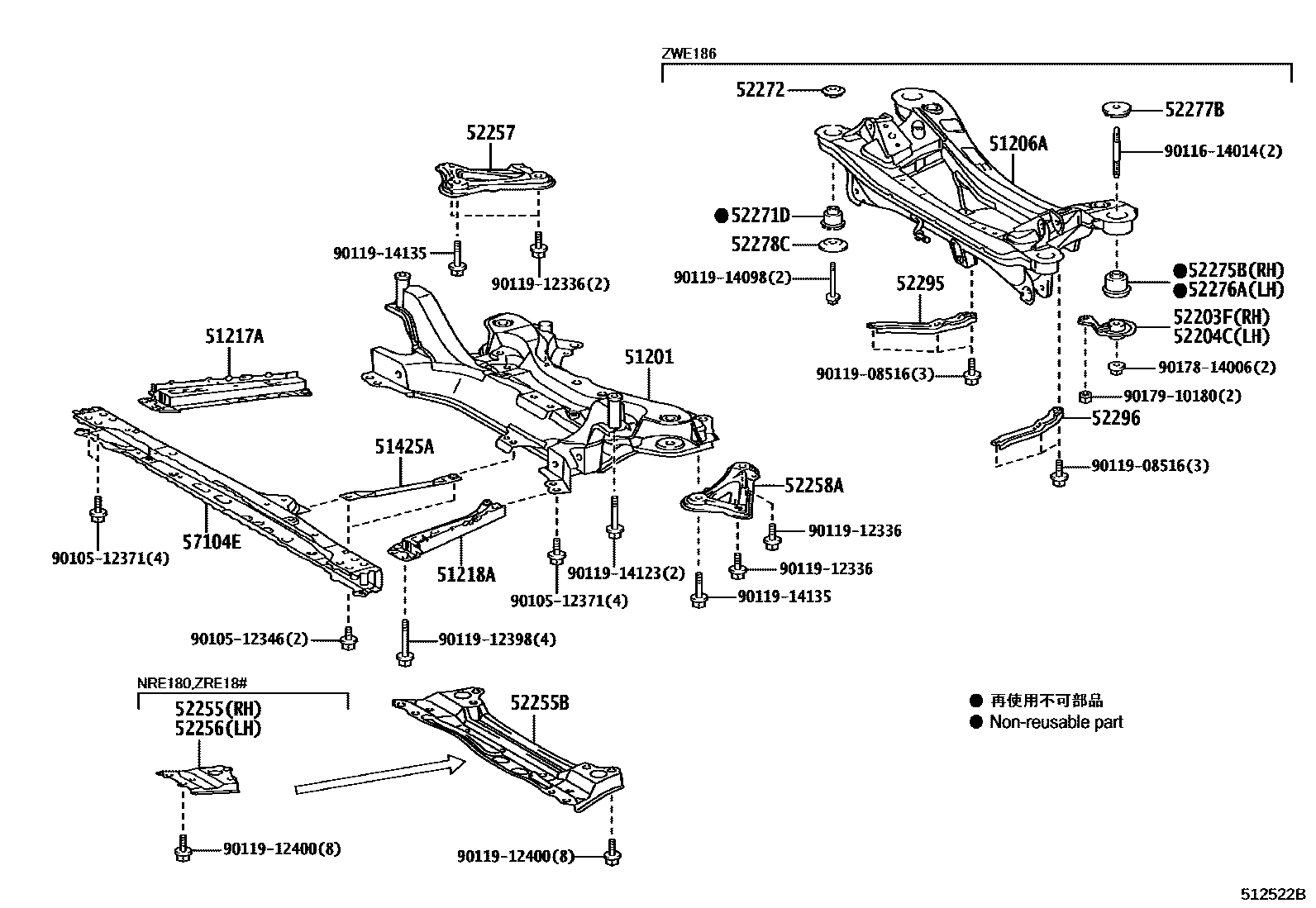

Toyota COROLLA 悬架横梁和发动机底罩 EPC diagram — 512522B
悬架横梁和发动机底罩 — 512522B (201208 – 999999)

PNC and OE references

PNCPart nameOE numbers
51201Front suspension cross member sub-assembly51201-12441 · 51201-12442
51206ARear suspension cross member sub-assembly51206-75022
51217ARight front suspension cross member reinforcement51107-12010
51218ALeft front suspension cross member reinforcement51108-12010
51425AEngine front mounting bracket lower reinforcement51425-12060
51441No. 1 engine bottom cover51410-12110 · 51441-12270
51442ANo. 3 engine front bottom cover51442-12210
51442ENo. 2 engine bottom cover51442-12270
51443CEngine right rear bottom cover51443-12080
51444AEngine left rear bottom cover51444-12050
52203FRear suspension cross member right lower block sub-assembly52203-12010
52204CRear suspension cross member left lower block sub-assembly52203-12010
52255Right front suspension cross member front bracket52255-12010
52255BFront suspension cross member front bracket52255-76010
52256Left front suspension cross member front bracket52256-12010
52257Right front suspension cross member rear bracket52257-21040
52258ALeft front suspension cross member rear bracket52258-21040
52271DRear suspension cross member, front body fixed cushion52271-75010
52272Rear suspension cross member upper block52272-75010
52275BRear suspension cross member right rear body fixed cushion52275-75010
52276ARear suspension cross member left rear body fixed buffer pad52276-75010
52277BRear suspension cross member rear upper retaining ring52277-75010
52278CRear suspension cross member rear lower retaining ring52278-75010
52295Right rear suspension cross member bracket52295-12051
52296Left rear suspension cross member bracket52295-12051
57104EFront cross member sub-assembly57104-47020
