Toyota COROLLA 废气再循环系统 — Figure 2501

Toyota COROLLA EPC diagram 2501, 废气再循环系统, with 2 images and 10 PNC and OE references.

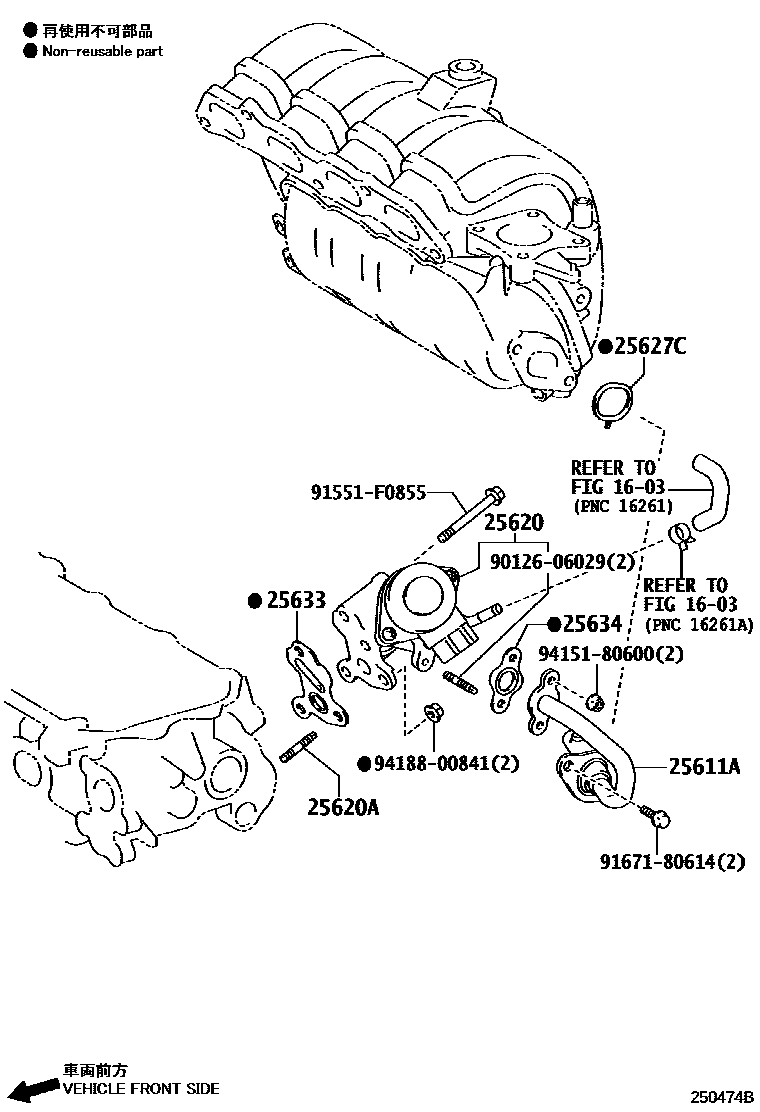

Toyota COROLLA 废气再循环系统 EPC diagram — 250474B
废气再循环系统 — 250474B (201208 – 999999)

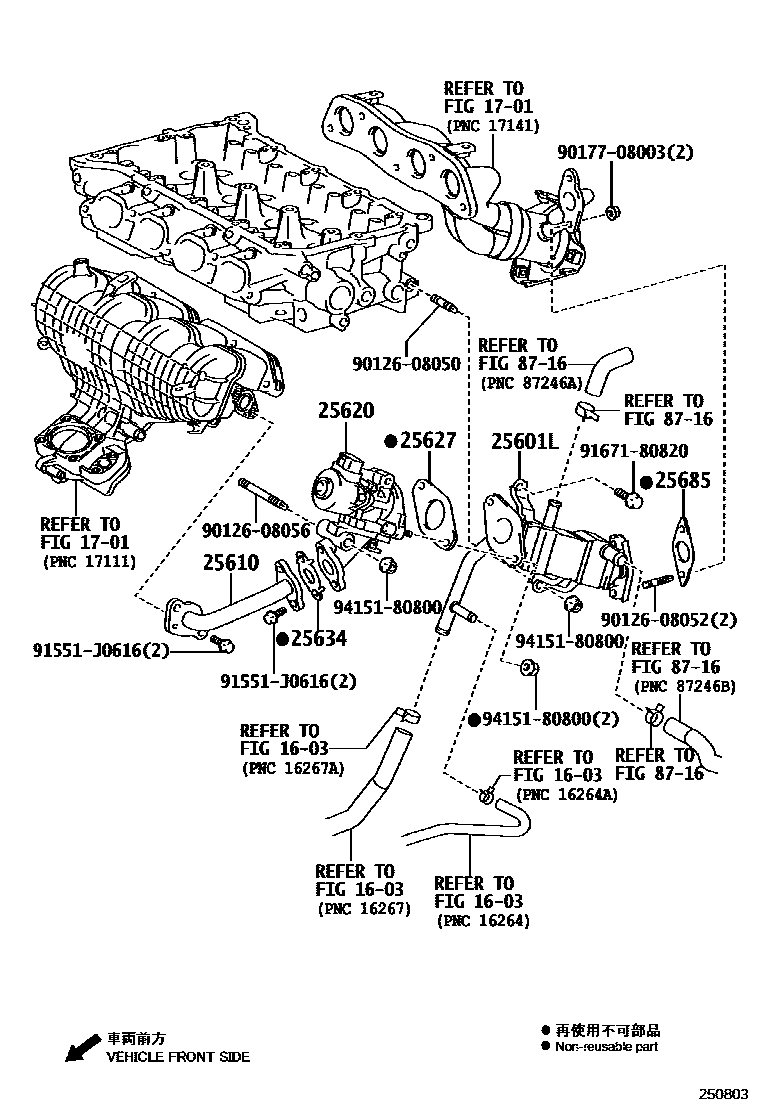

Toyota COROLLA 废气再循环系统 EPC diagram — 250803
废气再循环系统 — 250803 (201604 – 999999)

PNC and OE references

PNCPart nameOE numbers
25601LEGR pipe assembly with cooler25601-37010
25610EGR tube assembly25610-37012
25611ANo. 1 EGR tube25611-47011
25620EGR valve assembly25620-37120 · 25620-47020
25620AStud bolts (for EGR valve)90126-08063
25627EGR valve gasket25627-37010
25627CGasket (for No. 2 EGR tube)25629-47010
25633EGR valve gasket25633-47010
25634EGR tube gasket25634-37030 · 25634-47010
25685No. 1 EGR Cooler Gasket25685-37010
