Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 5 images and 14 PNC and OE references.

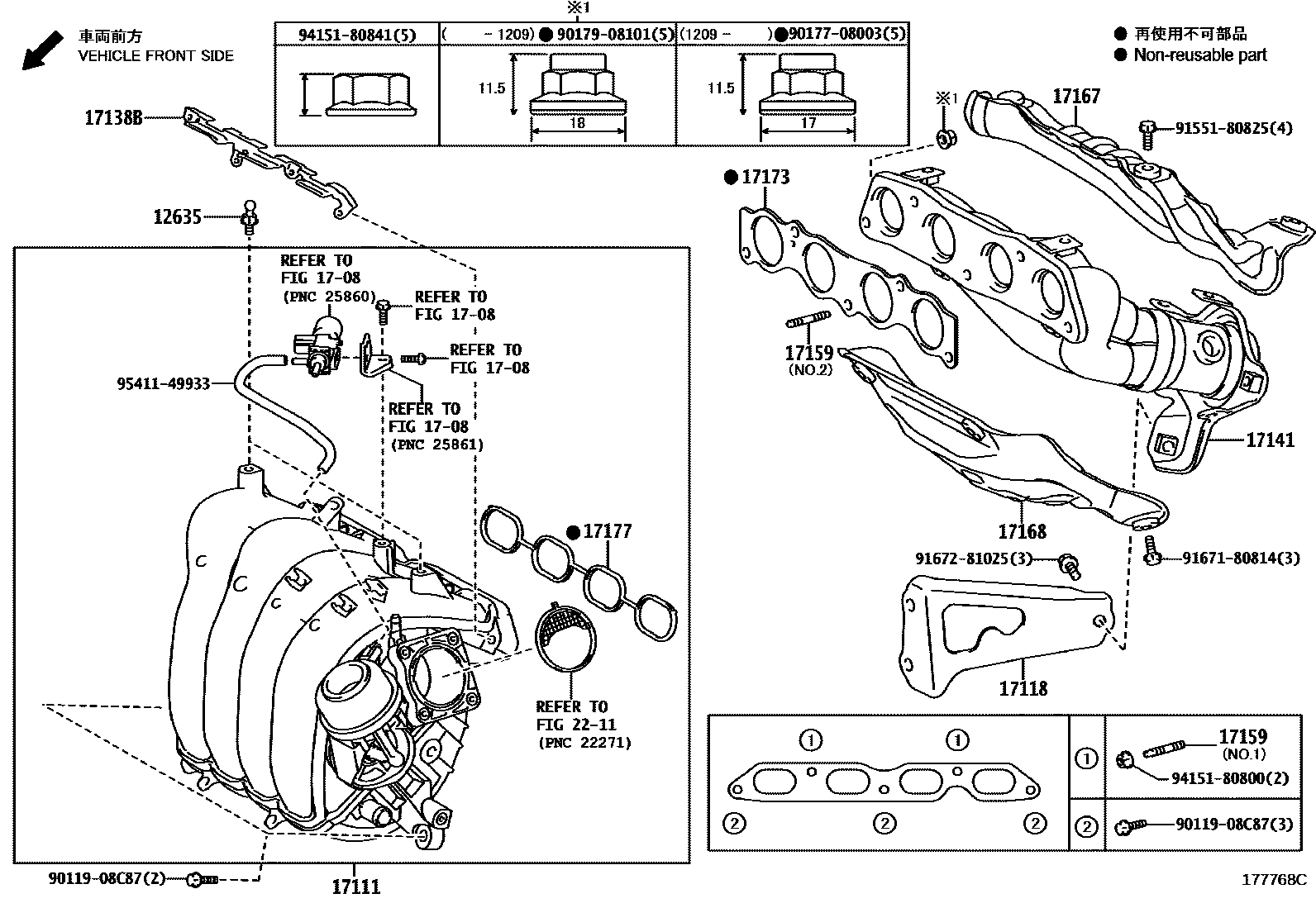

Toyota COROLLA Manifold EPC diagram — 177768C
Manifold — 177768C (201208 – 999999)

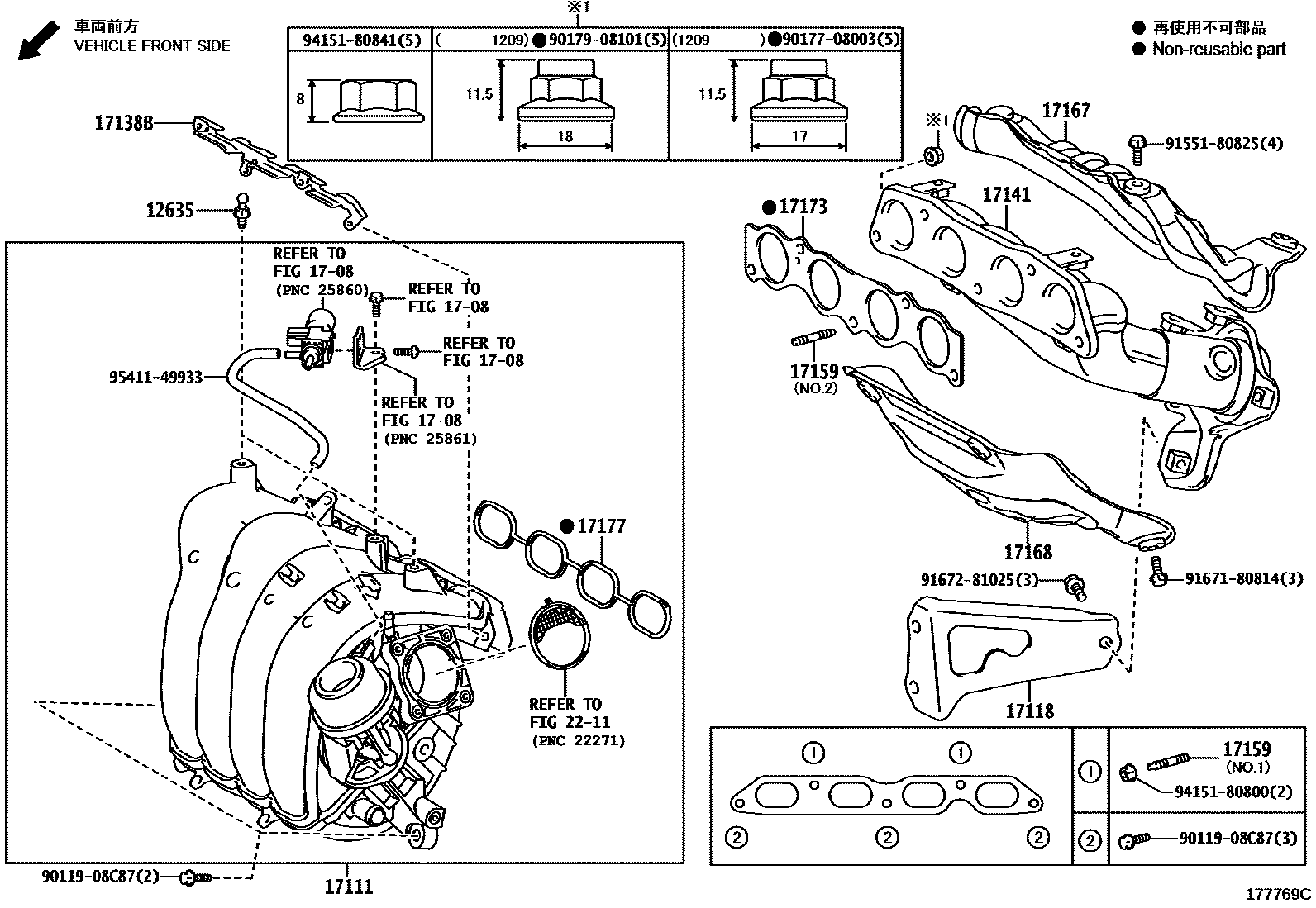

Toyota COROLLA Manifold EPC diagram — 177769C
Manifold — 177769C (201208 – 999999)
Toyota COROLLA Manifold EPC diagram — 177778B
Manifold — 177778B (201208 – 201503)

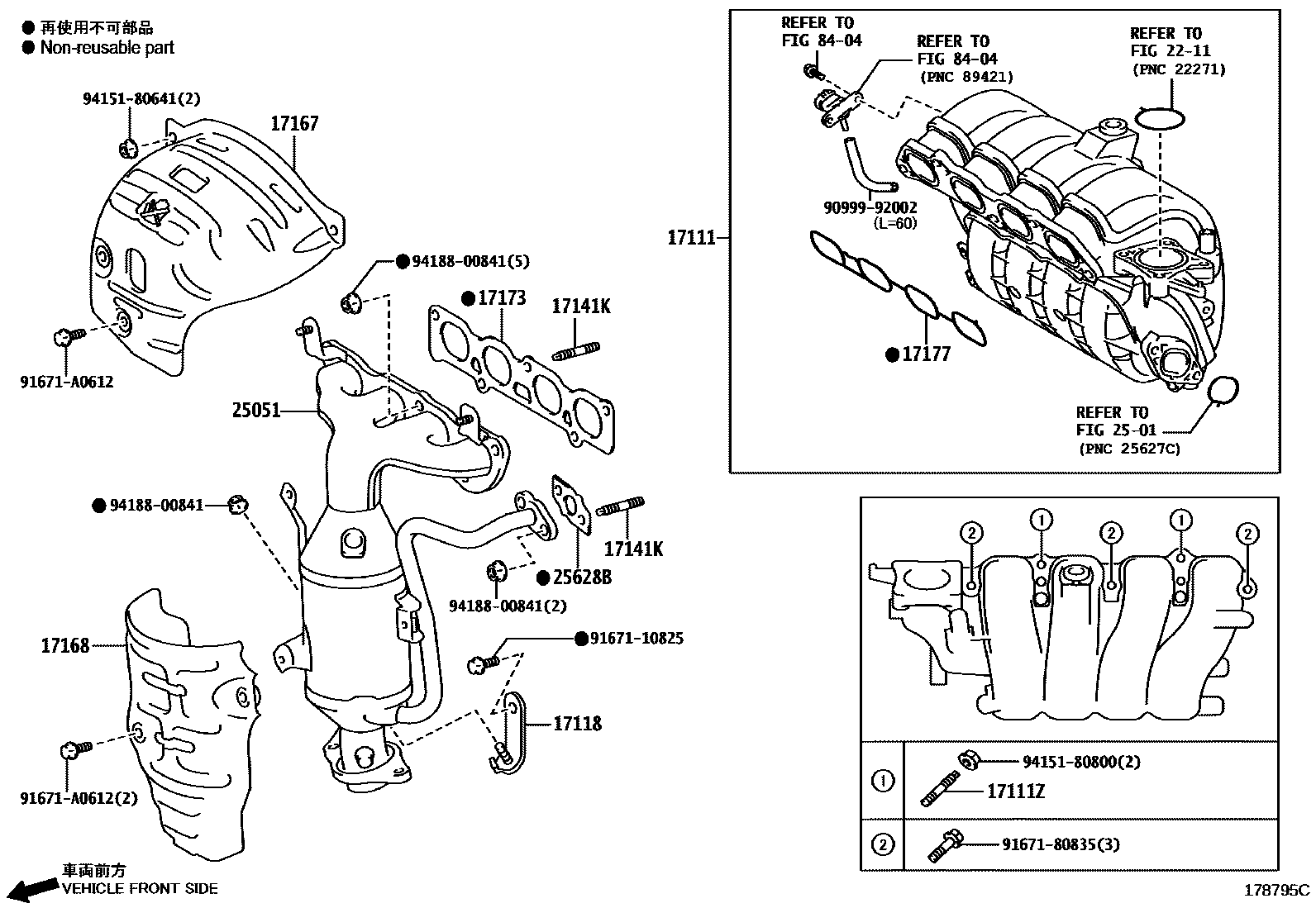

Toyota COROLLA Manifold EPC diagram — 178795C
Manifold — 178795C (201503 – 999999)

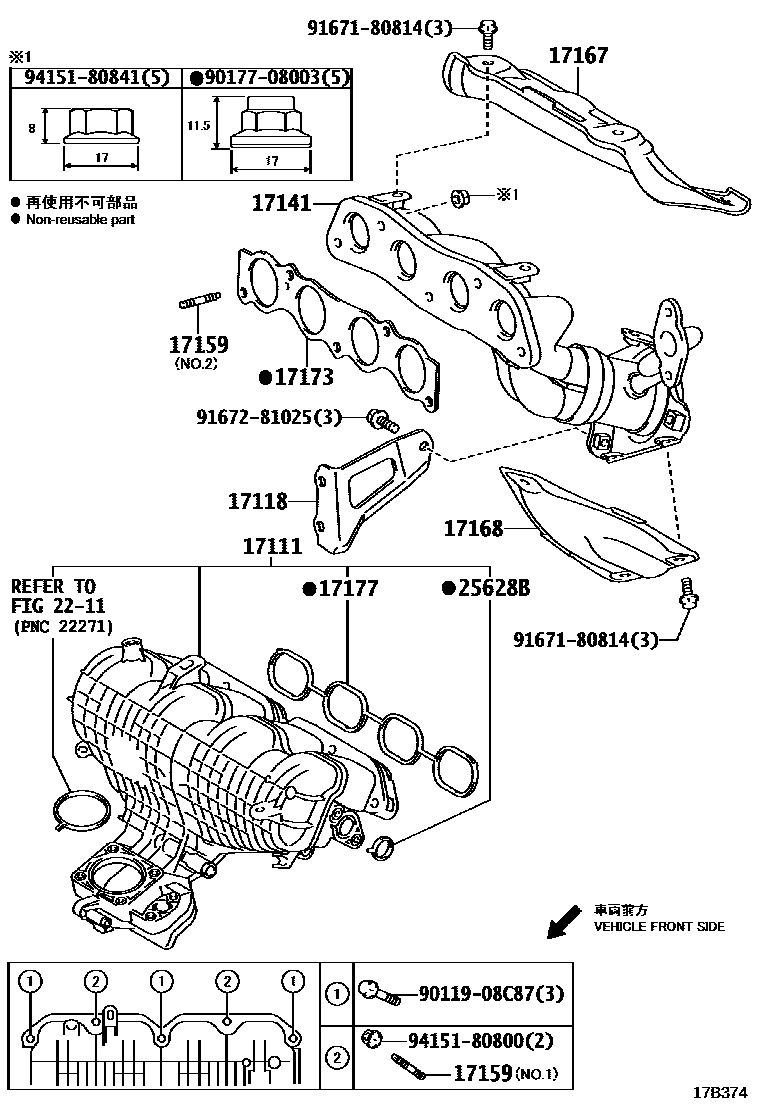

Toyota COROLLA Manifold EPC diagram — 17B374
Manifold — 17B374 (201604 – 999999)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17120-0T030 · 17120-0T031 · 17120-37054 · 17120-37070 · 17120-47032
17111ZStud bolts (for intake manifold to cylinder head)90126-08060
17118Manifold stays17118-37010 · 17118-37080 · 17118-47010 · 17118-47011
17138BIntake manifold stay17138-37010 · 17138-37011
17141exhaust manifold17141-37051 · 17141-37130 · 17141-37150
17141KStud bolts (for exhaust manifold to cylinder head)90126-08063
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052
17167Exhaust manifold No. 1 heat shield17167-37011 · 17167-37080 · 17167-37110 · 17167-47011
17168Exhaust manifold No.2 insulation pad17168-37100 · 17168-37110 · 17168-47030
17173Gasket (exhaust manifold to cylinder head)17173-37010 · 17173-47021
17177No. 1 gasket (intake manifold to cylinder head)17177-0T030 · 17177-37030 · 17177-47011
25051Exhaust manifold three-way catalytic converter sub-assembly25051-47070 · 25051-47130
25628BEGR air intake gasket25628-28010 · 25628-47010
