Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 8 images and 44 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

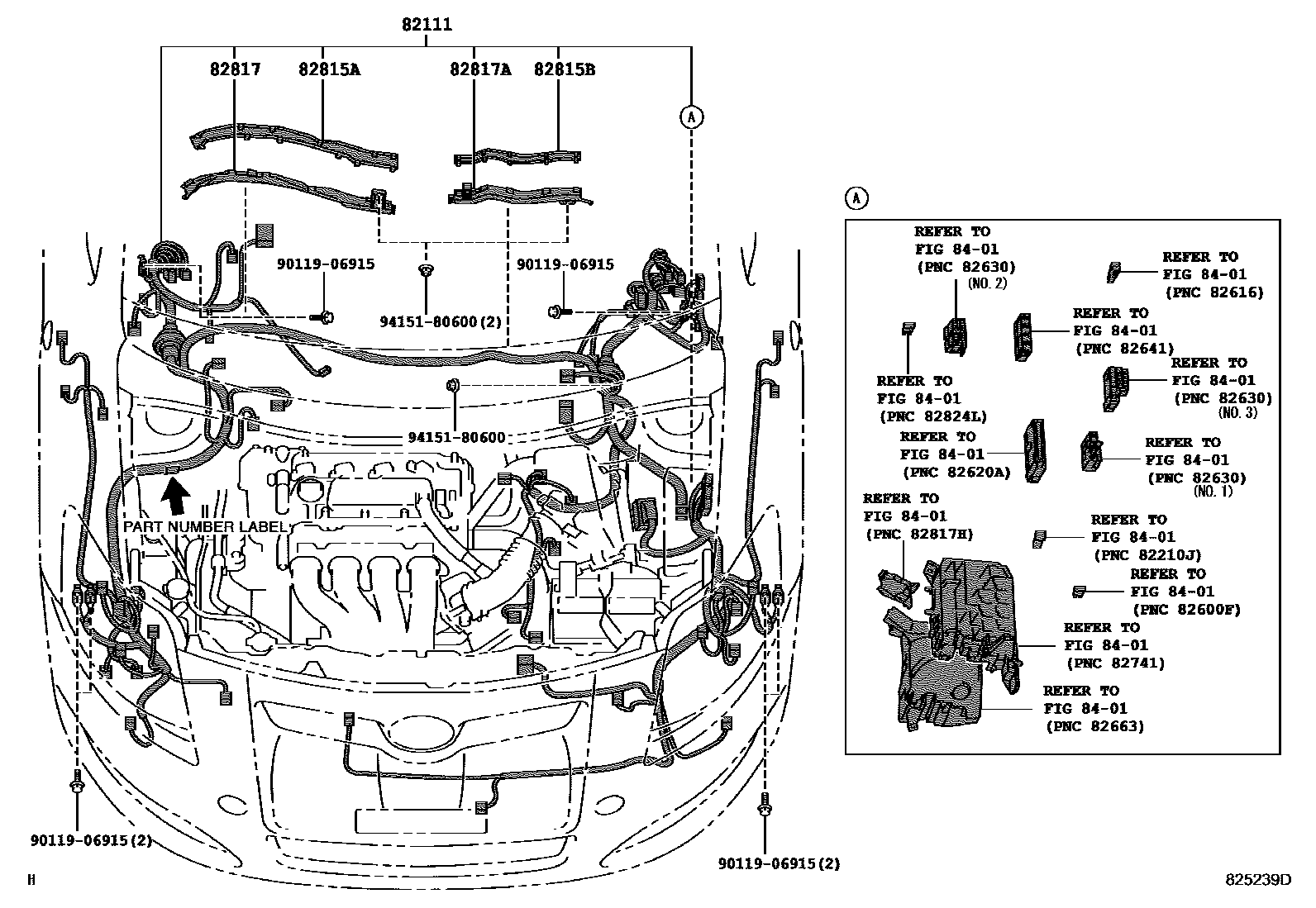

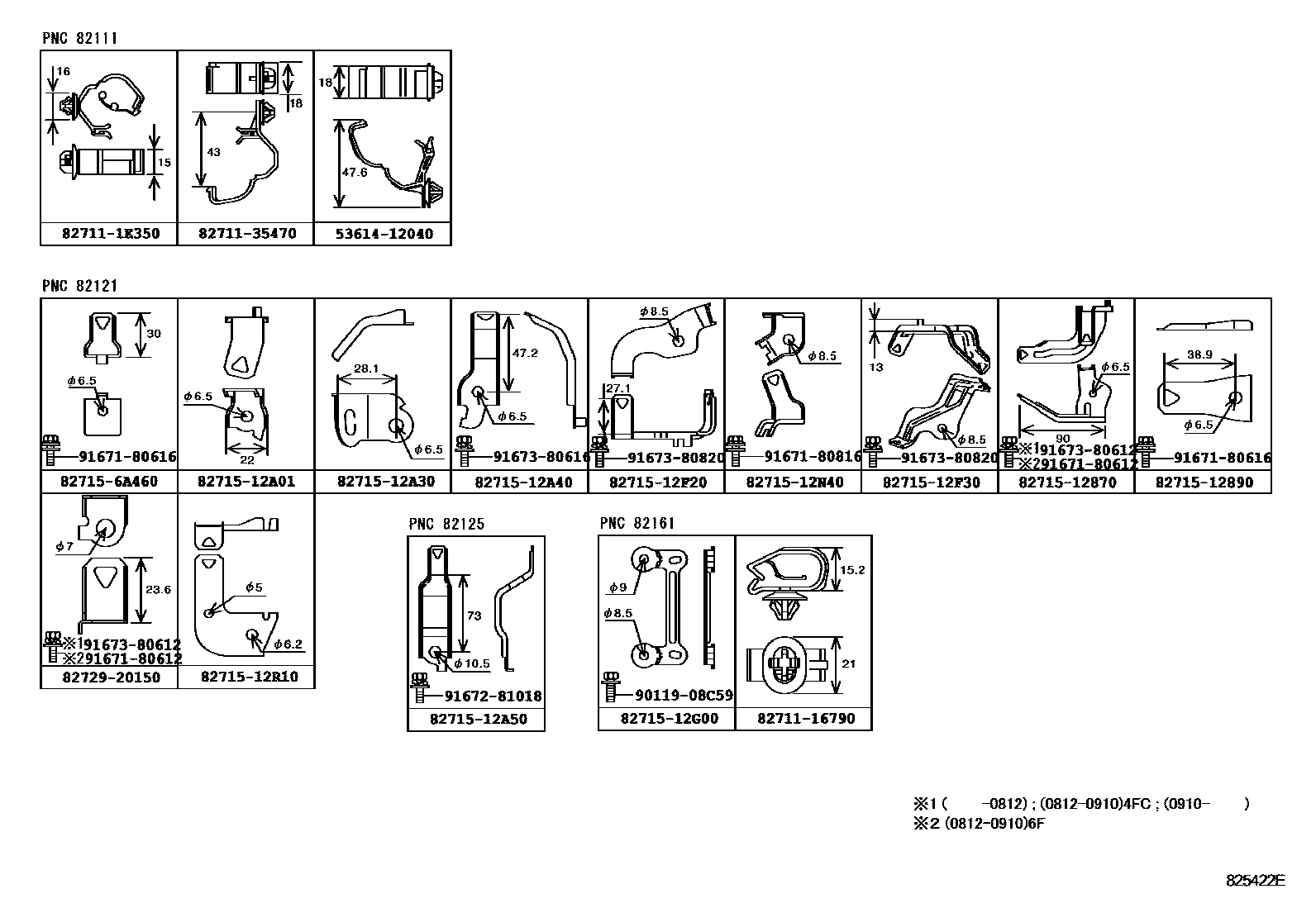

| 82111 | Engine room main wiring harness | 82111-12R40 · 82111-12R50 · 82111-12R60 · 82111-12R70 · 82111-1AR40 · 82111-1AR50 · 82111-1AT80 · 82111-1AT90 · 82111-1AU00 · 82111-1AU10 · 82111-1AU20 · 82111-1AU30 · 82111-1AU40 · 82111-1AU50 · 82111-1EK20 · 82111-1EK30 · 82111-1EK40 · 82111-1EK50 · 82111-1EK60 · 82111-1EK70 · 82111-1EK80 · 82111-1EK90 · 82111-1HM80 · 82111-1HM90 |

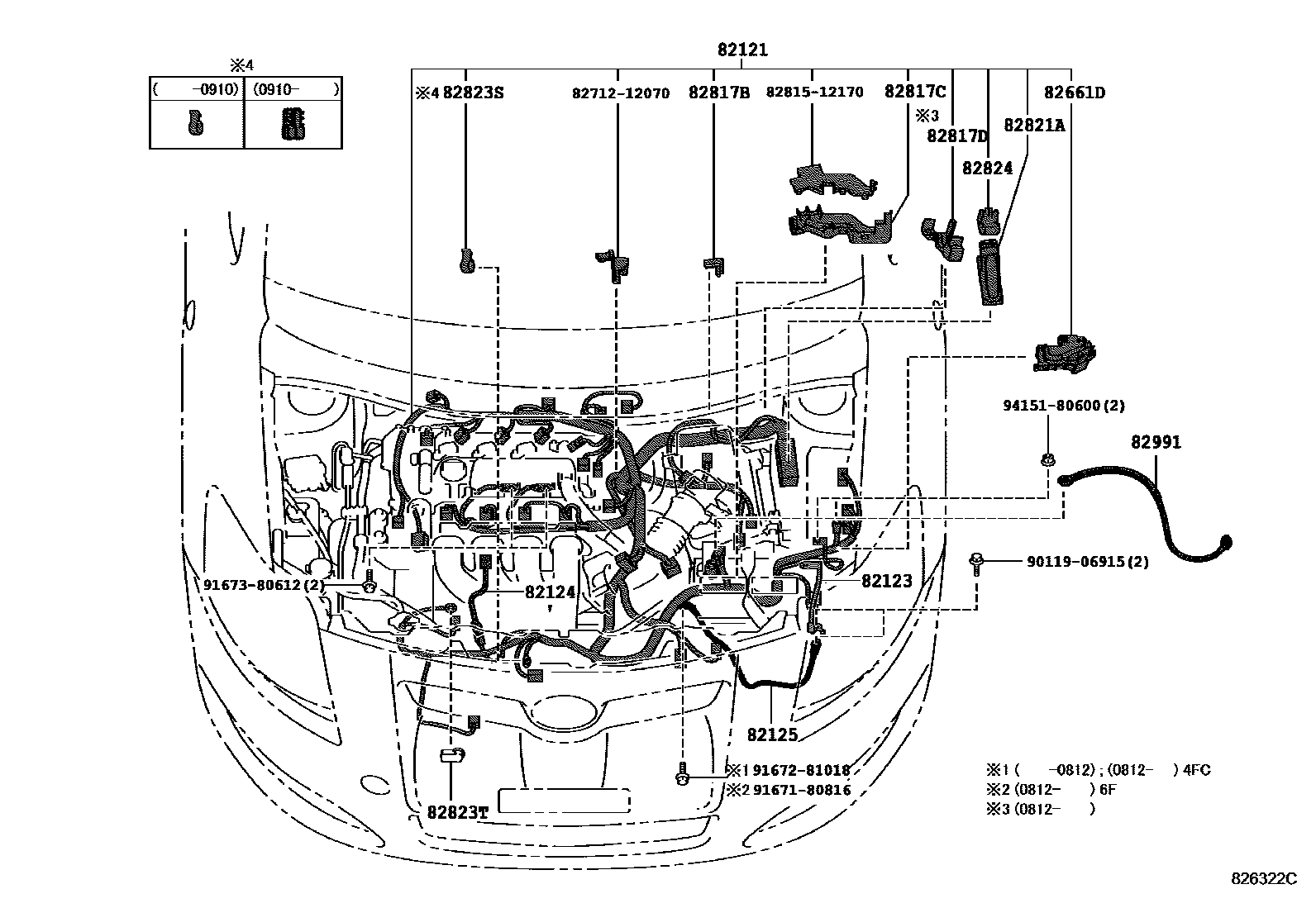

| 82121 | Engine wiring harness | 82121-12D80 · 82121-12D90 · 82121-12J70 · 82121-12J80 |
| 82123 | Engine No. 3 wiring harness | 82123-12460 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12160 |
| 82125 | Transmission wiring harness | 82125-12440 · 82125-12460 · 82125-12590 |

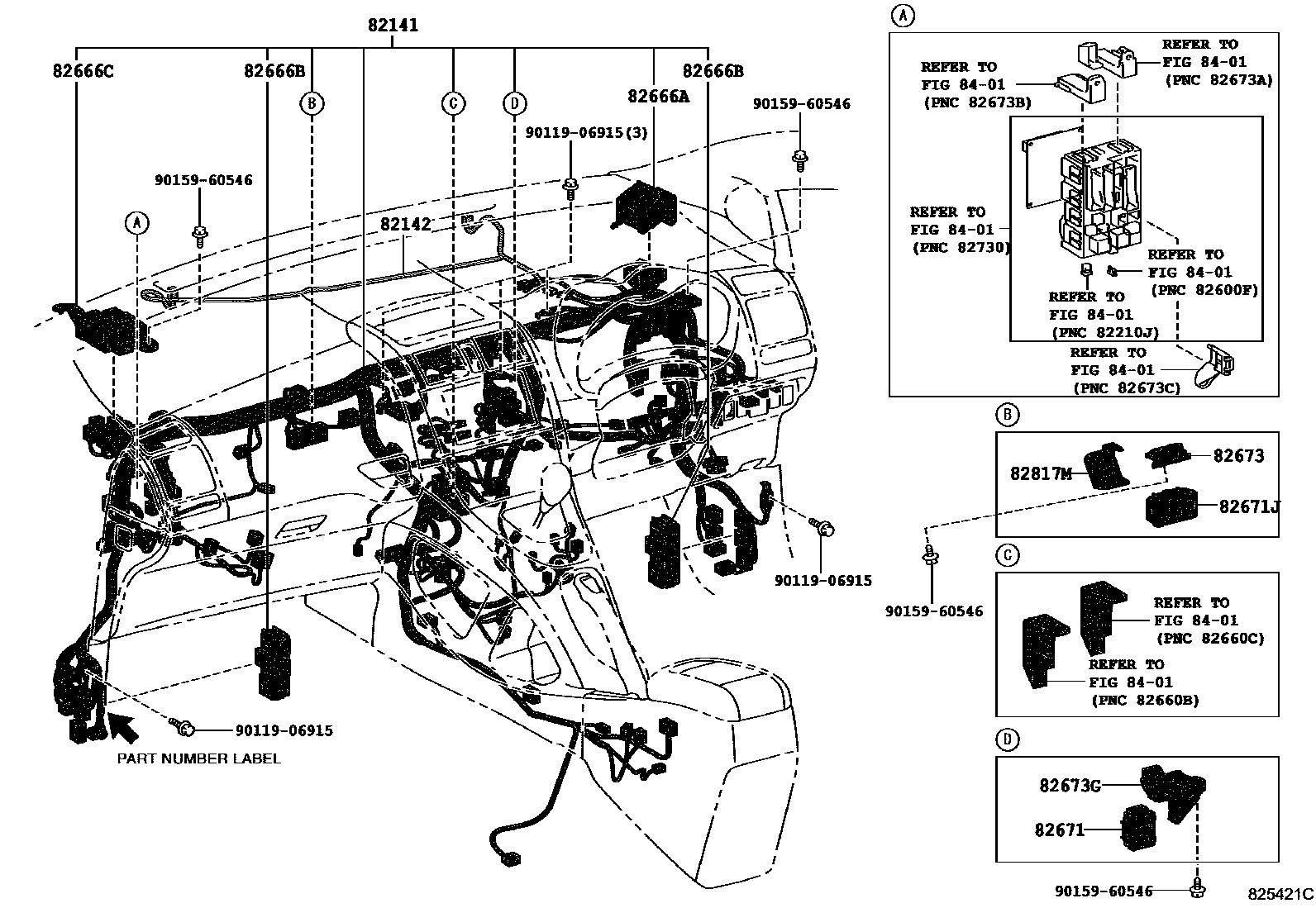

| 82141 | Dashboard wiring harness | 82141-12R40 · 82141-1EZ90 · 82141-1HA00 · 82141-1HA10 · 82141-1HA20 · 82141-1HA30 · 82141-1HA40 · 82141-1HA50 · 82141-1HA60 · 82141-1HA70 · 82141-1HA80 · 82141-1HA90 · 82141-1HB00 · 82141-1HB10 · 82141-1HB20 · 82141-1HB30 · 82141-1HB40 · 82141-1HB50 · 82141-1HB60 · 82141-1HB70 · 82141-1HB80 · 82141-1KC40 · 82141-1KC50 · 82141-1KC60 · 82141-1KC70 · 82141-1KC80 · 82141-1KC90 · 82141-1KD00 · 82141-1KD10 · 82141-1KD20 · 82141-1KD30 · 82141-1KD40 · 82141-1KD50 · 82141-1KD60 · 82141-1KD70 · 82141-1KD80 · 82141-1KD90 · 82141-1KE00 · 82141-1KE10 · 82141-1KE20 · 82141-1KE30 · 82141-1LK50 · 82141-1LK51 · 82141-1LK60 · 82141-1LK61 · 82141-1LK70 · 82141-1LK71 · 82141-1LK80 · 82141-1LK90 · 82141-1LK91 · 82141-1LL00 · 82141-1LL10 · 82141-1LL20 · 82141-1NN00 · 82141-1NN10 · 82141-1NN20 · 82141-1NN30 · 82141-1NS50 · 82141-1NS60 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12400 · 82142-12460 |

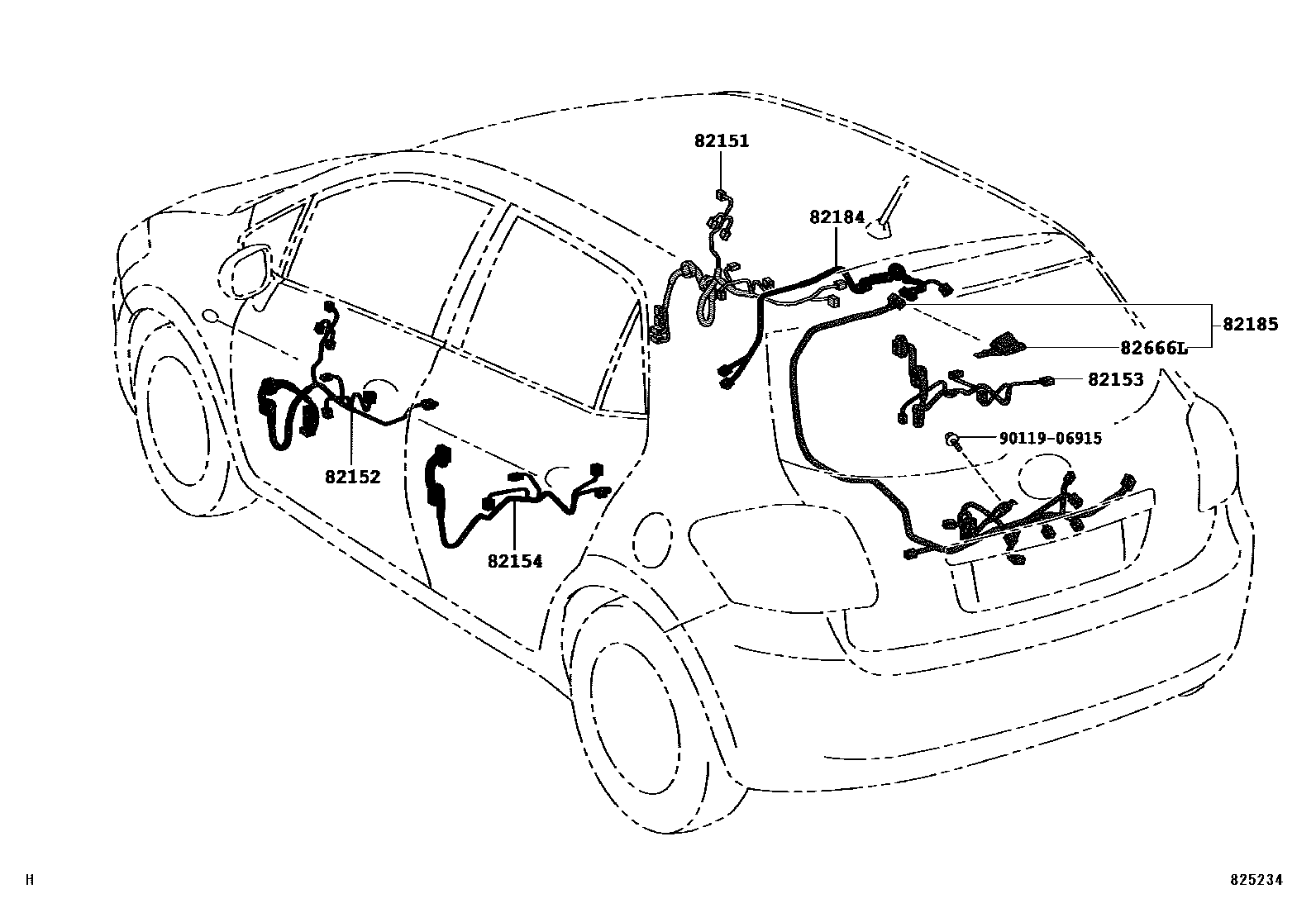

| 82151 | Right front door wiring harness | 82151-12B50 · 82151-12B60 · 82151-12B90 · 82151-12C00 · 82151-12M70 · 82151-12M80 · 82151-12N10 · 82151-12N20 · 82151-12Q70 · 82151-12R40 · 82151-12R80 · 82151-12V00 · 82151-12V20 |
| 82152 | Left front door wiring harness | 82152-12B50 · 82152-12B80 · 82152-12M70 · 82152-12M90 · 82152-12N00 · 82152-12Q20 · 82152-12Q70 · 82152-12R30 |
| 82153 | Rear door wiring harness No. 1 | 82153-12500 · 82153-12510 · 82153-12520 · 82153-12530 · 82153-12560 · 82153-12570 · 82153-12720 · 82153-12730 · 82153-12770 |
| 82154 | Rear door wiring harness No. 2 | 82154-12450 · 82154-12460 · 82154-12470 · 82154-12480 · 82154-12510 · 82154-12520 · 82154-12670 · 82154-12680 · 82154-12720 |

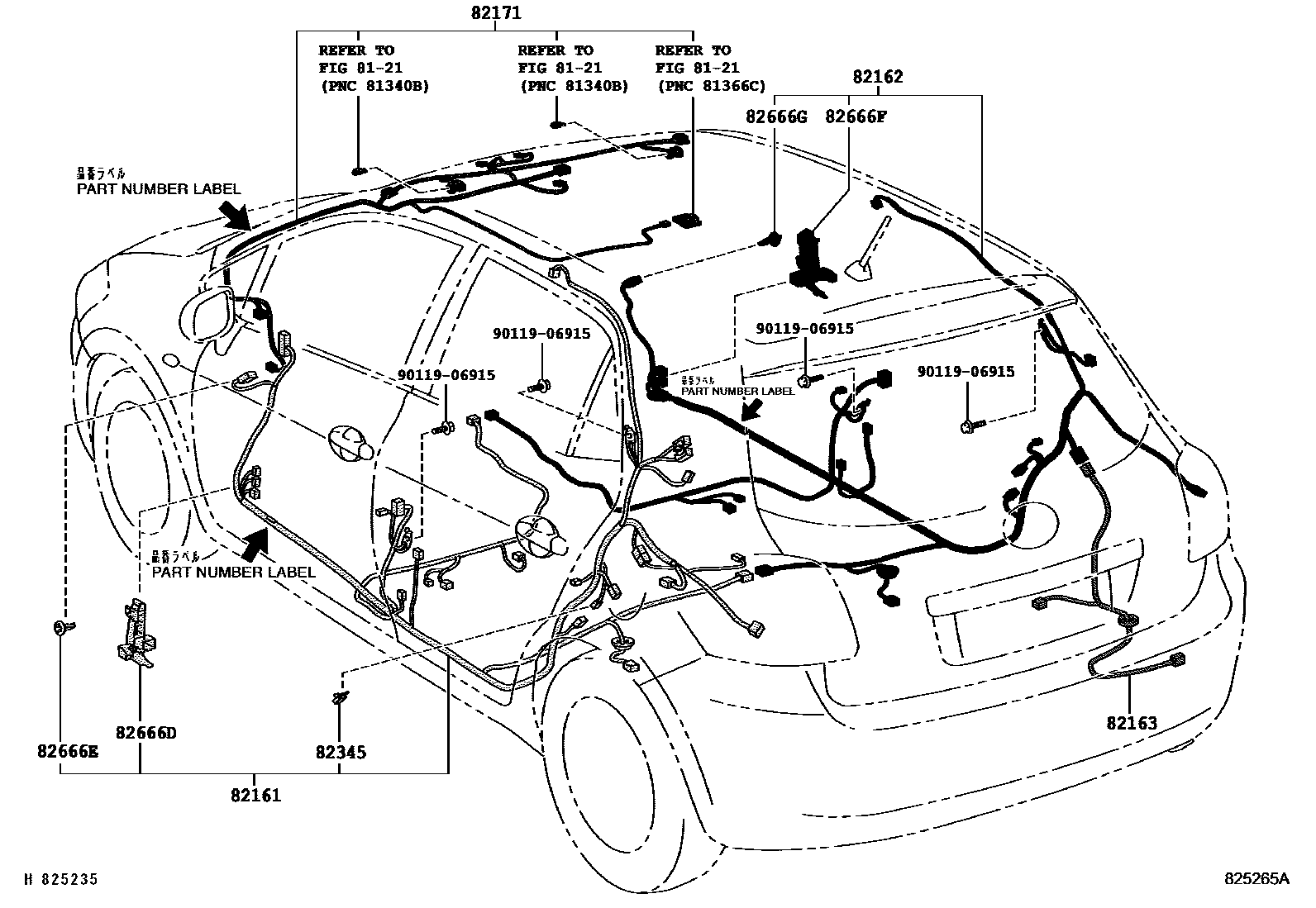

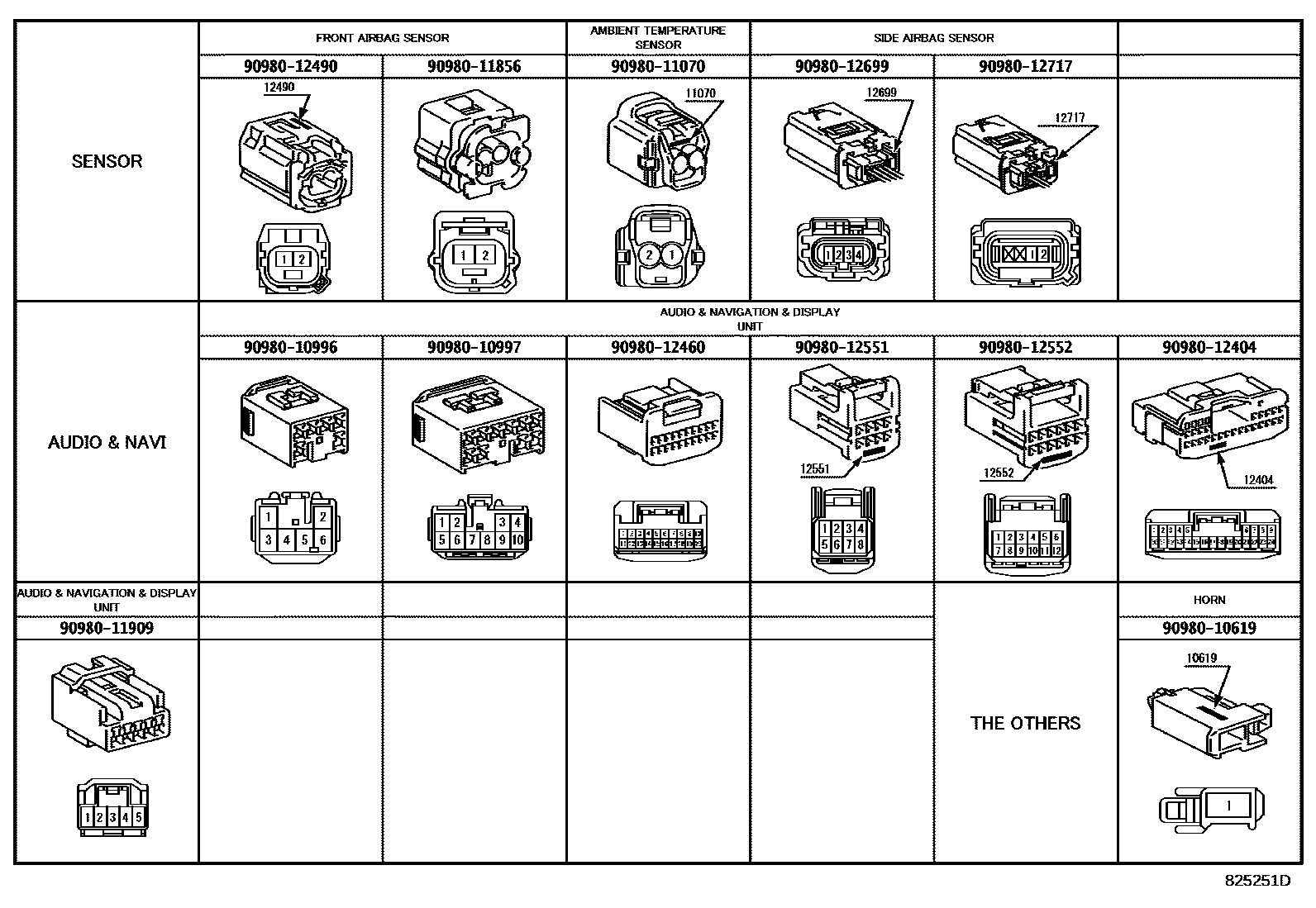

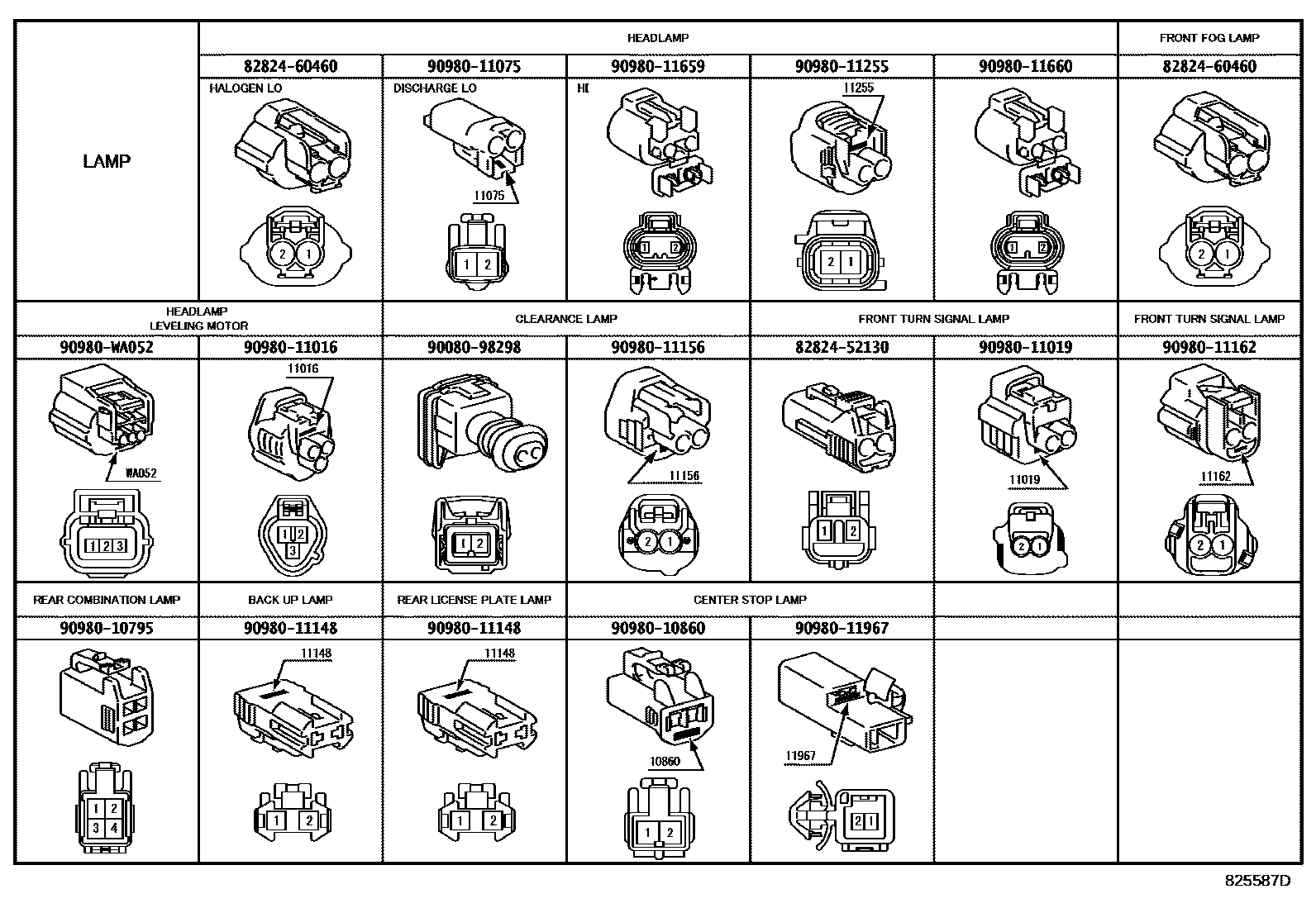

| 82161 | floor wiring harness | 82161-12D90 · 82161-12E00 · 82161-12J20 · 82161-12M50 · 82161-12M60 · 82161-12M70 · 82161-12R10 · 82161-12U70 · 82161-12U71 · 82161-1AB90 |
| 82162 | Floor wiring harness No. 2 | 82162-12810 · 82162-12820 · 82162-12830 · 82162-12840 · 82162-12C40 · 82162-12J00 · 82162-12J10 · 82162-12J20 · 82162-12J30 · 82162-12J40 · 82162-12M80 · 82162-12R20 · 82162-12R21 · 82162-12R30 · 82162-12R40 · 82162-12S50 · 82162-12S60 |
| 82163 | Floor wiring harness No. 3 | 82163-12130 · 82163-12190 |
| 82171 | Roof No. 1 wiring harness | 82171-12C70 · 82171-12C90 · 82171-12D40 · 82171-12D60 · 82171-12L00 · 82171-12L10 · 82171-12L20 |
| 82184 | Rear door No. 1 wiring harness | 82184-12590 · 82184-12690 |
| 82185 | Rear door wiring harness No. 2 | 82185-12660 · 82185-12780 |
| 82345 | diode | 82345-12050 |
| 82661D | No. 1 relay box side cover | 82661-12280 |
| 82666A | Connector holder No. 2 | 82666-12350 |
| 82666B | No. 3 connector holder | 82666-12360 |
| 82666C | No. 4 connector holder | 82666-12390 |
| 82666D | No. 5 connector holder | 82666-12400 |
| 82666E | No. 6 connector holder | 82666-20280 |
| 82666F | No. 7 connector holder | 82666-12370 |
| 82666G | No. 8 connector holder | 82666-20280 |
| 82666L | No. 9 connector holder | 82666-12410 |
| 82671 | junction box | 82671-12270 |
| 82671J | No. 2 junction box | 82671-12280 |
| 82673 | Junction box bracket | 82673-12160 |
| 82673G | Junction box bracket | 82673-12150 |
| 82815A | Wiring harness protector cover | 82815-12150 |
| 82815B | Wiring harness protector cover | 82815-12160 |
| 82817 | No. 1 wire harness protection device | 82817-12B10 |
| 82817A | No. 2 wire harness protection device | 82817-12B20 |
| 82817B | No. 3 wire harness protection device | 82817-12860 |
| 82817C | No. 4 wire harness protection device | 82817-12B90 |
| 82817D | No. 5 wire harness protection device | 82817-12J10 |
| 82817M | No. 12 wire harness protection device | 82817-12D20 |
| 82821A | Connector cover | 82821-12560 |
| 82823S | starter terminal cover | 82823-12090 · 82823-12110 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-34100 |
| 82991 | Fuse repair line | 82991-12110 |
