Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 1 images and 40 PNC and OE references.

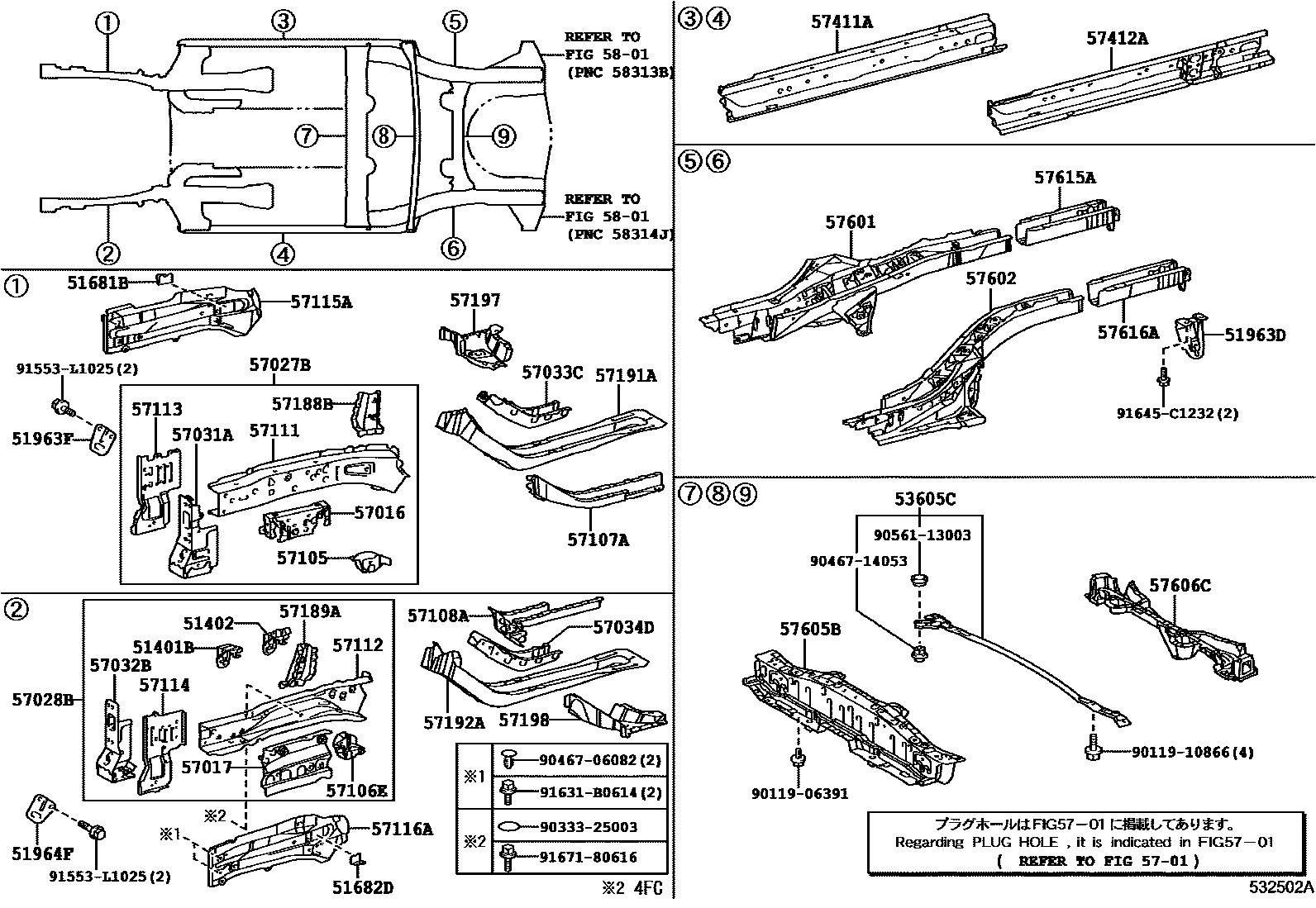

Toyota COROLLA Floor stringers EPC diagram — 532502A
Floor stringers — 532502A (200703 – 999999)

PNC and OE references

PNCPart nameOE numbers
51401BEngine front mounting bracket sub-assembly51401-12020
51402Engine left front mounting bracket sub-assembly51402-12020
51681BRight front wheel brake flexible hose support plate51681-12080
51682DLeft front wheel brake flexible hose support plate51682-12080
51963DLeft rear transport hook51968-12180
51963Ftransport hook51963-12250
51964Fleft transport hook51964-12040
53605CRear floor longitudinal beam bracket sub-assembly53605-12020
57016Right front longitudinal beam reinforcement sub-assembly57016-12110
57017Left front longitudinal beam reinforcement sub-assembly57017-12070
57027BRight front inner longitudinal beam sub-assembly57027-12010
57028BLeft front inner longitudinal beam sub-assembly57028-12020
57031ANo. 2 right front longitudinal beam reinforcement sub-assembly57031-12010
57032BNo. 2 left front longitudinal beam reinforcement sub-assembly57032-12010
57033CNo. 3 right front longitudinal beam reinforcement sub-assembly57033-12010
57034DNo. 3 left front longitudinal beam reinforcement sub-assembly57034-12010
57105Right front suspension cross member front mounting bracket sub-assembly57105-12160
57106ELeft front suspension cross member front mounting bracket sub-assembly57106-12150
57107ANo. 2 right front longitudinal beam plate sub-assembly57107-12120
57108ANo. 2 left front longitudinal beam plate sub-assembly57108-12140
57111Right front longitudinal beam57111-12230
57112Left front longitudinal beam57112-12190
57113Right front longitudinal beam extension57113-12220
57114Left front longitudinal beam extension57114-12190
57115ARight front longitudinal beam outer panel57115-12090
57116ALeft front longitudinal beam outer panel57116-12090
57188BRight front longitudinal beam to spring bracket corner plate57188-12030
57189ALeft front longitudinal beam to spring bracket corner plate57189-12010
57191ARight rear longitudinal member inside front floor57191-12070
57192ALeft rear longitudinal member inside front floor57192-12060
57197Right front torsion box section piece57197-12040
57198Left front anti-torsion box section piece57198-12040
57411AFloor right inner longitudinal beam57401-12600
57412AFloor left inner longitudinal beam57402-12610
57601Rear floor right longitudinal beam sub-assembly57601-12A00
57602Rear floor left longitudinal beam sub-assembly57602-12A00
57605BRear floor No. 1 cross member sub-assembly57605-12260
57606CRear floor No. 2 cross member sub-assembly57606-12200 · 57606-12201 · 57606-12202
57615ARear floor right rear longitudinal member57603-12060
57616ARear floor left rear longitudinal member57604-12060
