Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 4 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

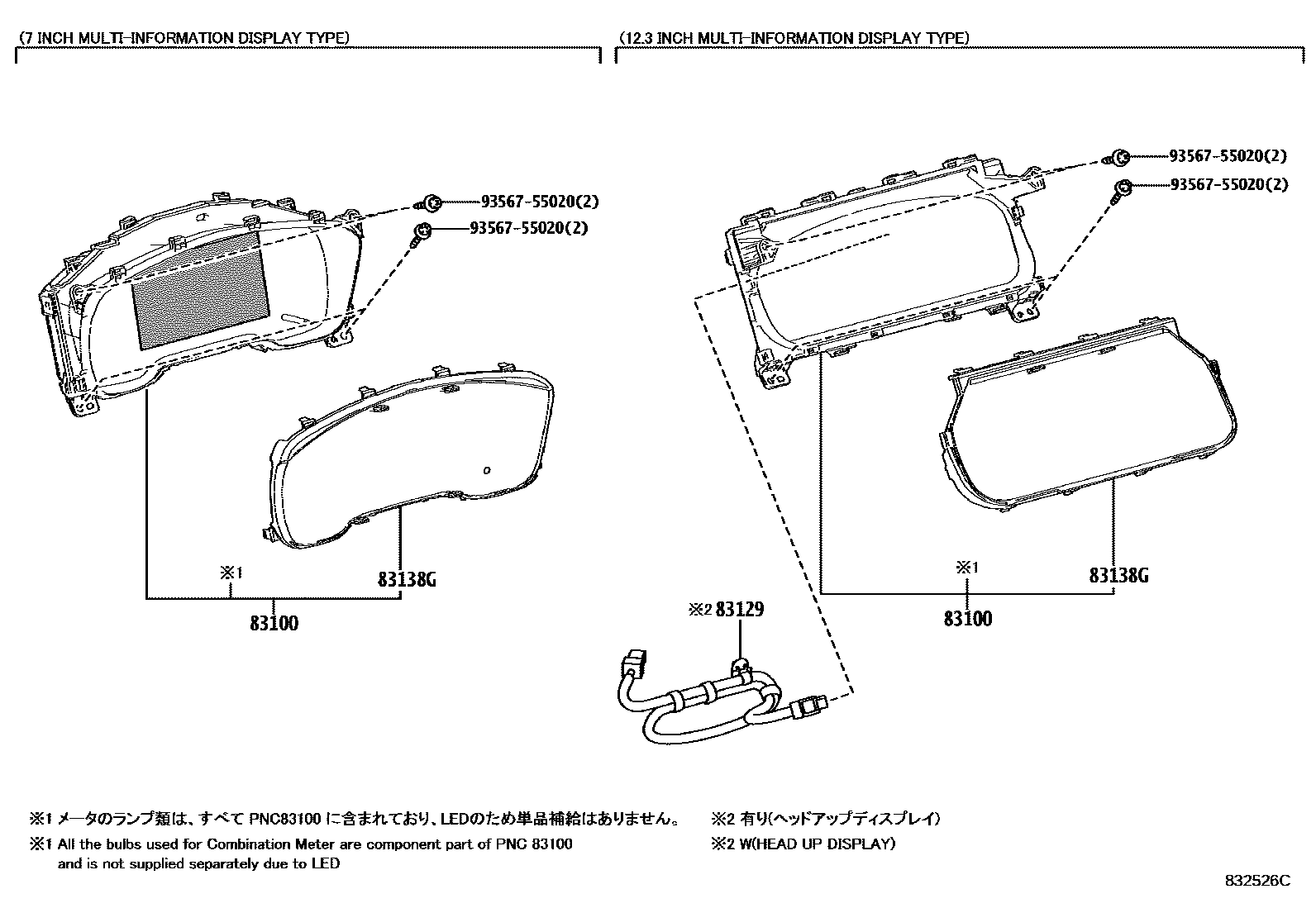

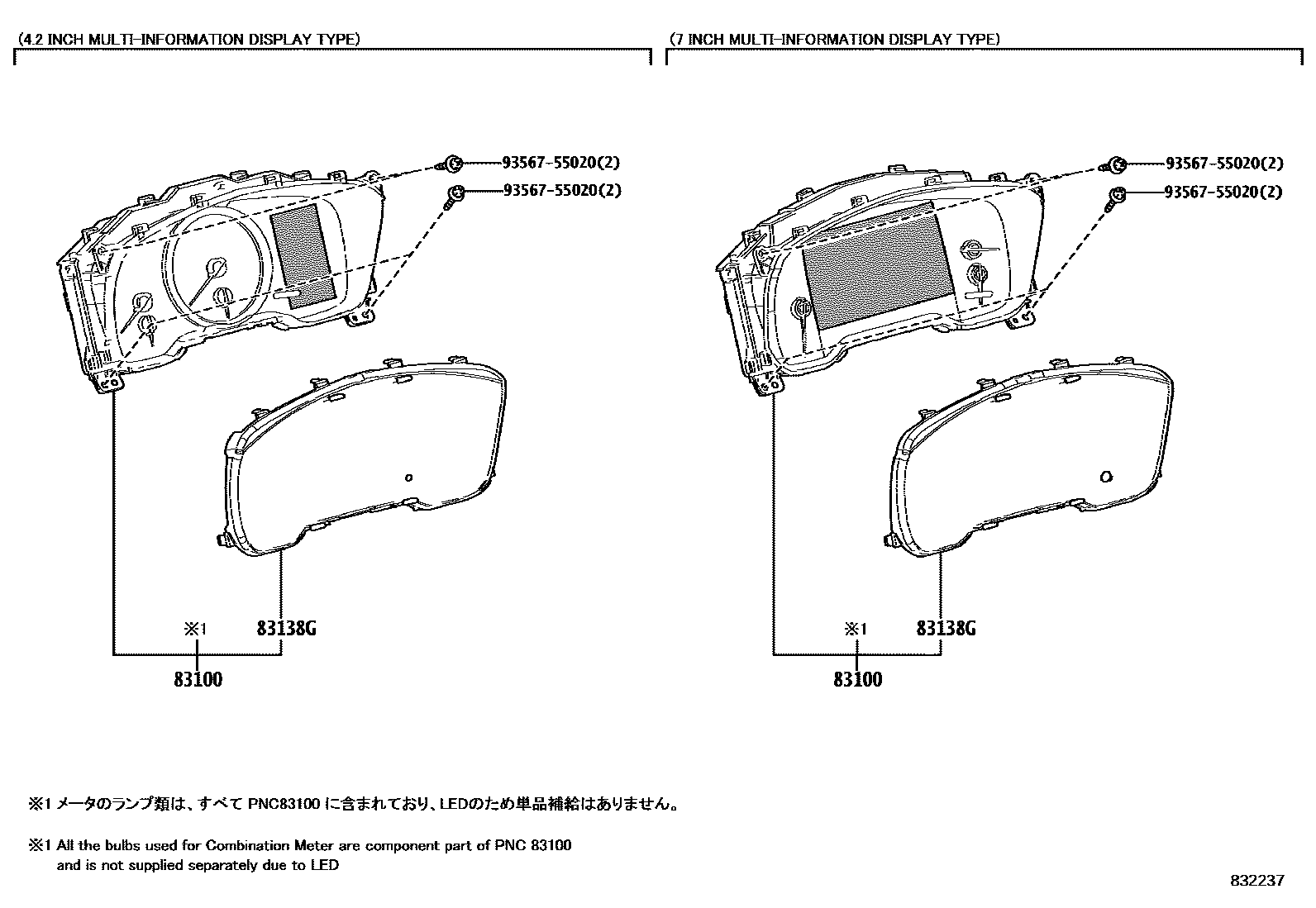

| 83100 | Combined instrument assembly | 83800-12Y50 · 83800-12Y51 · 83800-12Y60 · 83800-12Y61 · 83800-1AC80 · 83800-1AC81 · 83800-1AC90 · 83800-1AC91 · 83800-1AD10 · 83800-1AD11 · 83800-1AD31 · 83800-1AE20 · 83800-1AE21 · 83800-1AE30 · 83800-1AE31 · 83800-1AF20 · 83800-1AF30 · 83800-1AF80 · 83800-1AF90 · 83800-1AG00 · 83800-1AG10 · 83800-1AG60 · 83800-1AG90 · 83800-1AJ00 · 83800-1AL80 · 83800-1AL81 · 83800-1AZ40 · 83800-1AZ50 · 83800-1EA00 · 83800-1EA10 · 83800-1EA20 · 83800-1EA30 · 83800-1EA80 · 83800-1EB10 · 83800-1EB20 · 83800-1EE70 · 83800-1EE71 · 83800-1EE72 · 83800-1EL50 · 83800-1EL51 · 83800-1EL52 · 83800-1EL60 · 83800-1EL61 · 83800-1EL62 · 83800-1EL70 · 83800-1EL71 · 83800-1EL72 · 83800-1EL80 · 83800-1EL81 · 83800-1EL82 · 83800-1EM30 · 83800-1EM31 · 83800-1EM32 · 83800-1EM33 · 83800-1EM40 · 83800-1EM41 · 83800-1EM42 · 83800-1EM43 · 83800-1EM50 · 83800-1EM51 · 83800-1EM52 · 83800-1EM53 · 83800-1EM60 · 83800-1EM61 · 83800-1EM62 · 83800-1EM63 · 83800-1EM70 · 83800-1EM71 · 83800-1EM72 · 83800-1EM73 · 83800-1EM80 · 83800-1EM81 · 83800-1EM82 · 83800-1EM83 · 83800-1EM90 · 83800-1EM91 · 83800-1EM92 · 83800-1EM93 · 83800-1EN10 · 83800-1EN11 · 83800-1EN12 · 83800-1EN20 · 83800-1EN21 · 83800-1EN22 · 83800-1EN23 · 83800-1EN30 · 83800-1EN31 · 83800-1EN32 · 83800-1EN33 · 83800-1EN40 · 83800-1EN41 · 83800-1EN42 · 83800-1EN43 · 83800-1EN50 · 83800-1EN51 · 83800-1EN52 · 83800-1EN53 · 83800-1EU50 · 83800-1EU60 · 83800-1EU70 · 83800-1EU80 · 83800-1EU90 · 83800-1EV20 · 83800-1EV70 · 83800-1EV71 · 83800-1EV80 · 83800-1EV81 · 83800-1EV90 · 83800-1EV91 · 83800-1EW00 · 83800-1EW01 · 83800-1EW10 · 83800-1EW11 · 83800-1EW20 · 83800-1EW21 · 83800-1EW30 · 83800-1EW31 · 83800-1EW40 · 83800-1EW41 · 83800-1EW50 · 83800-1EW51 · 83800-1EW60 · 83800-1EW61 · 83800-1EW70 · 83800-1EW71 |

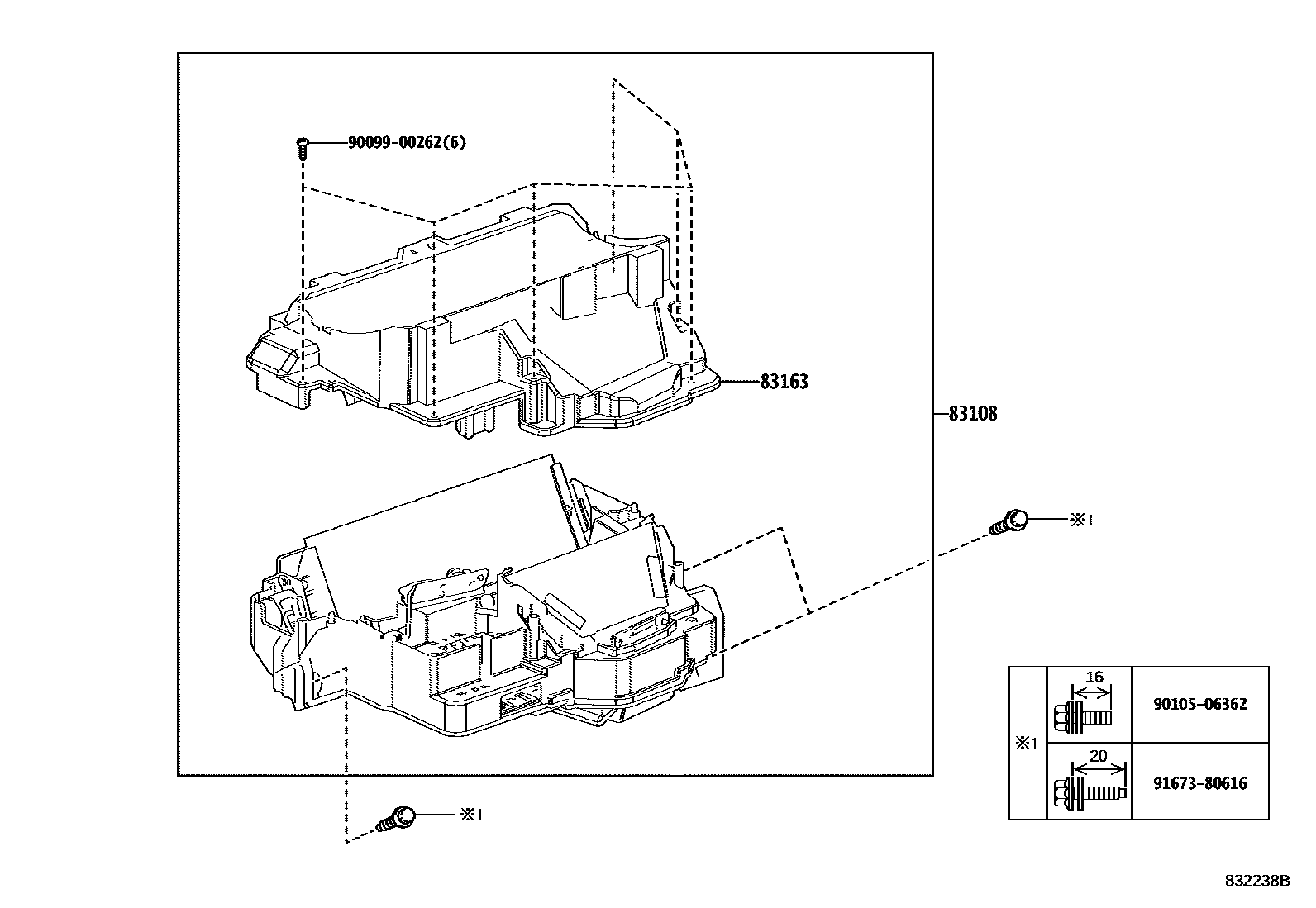

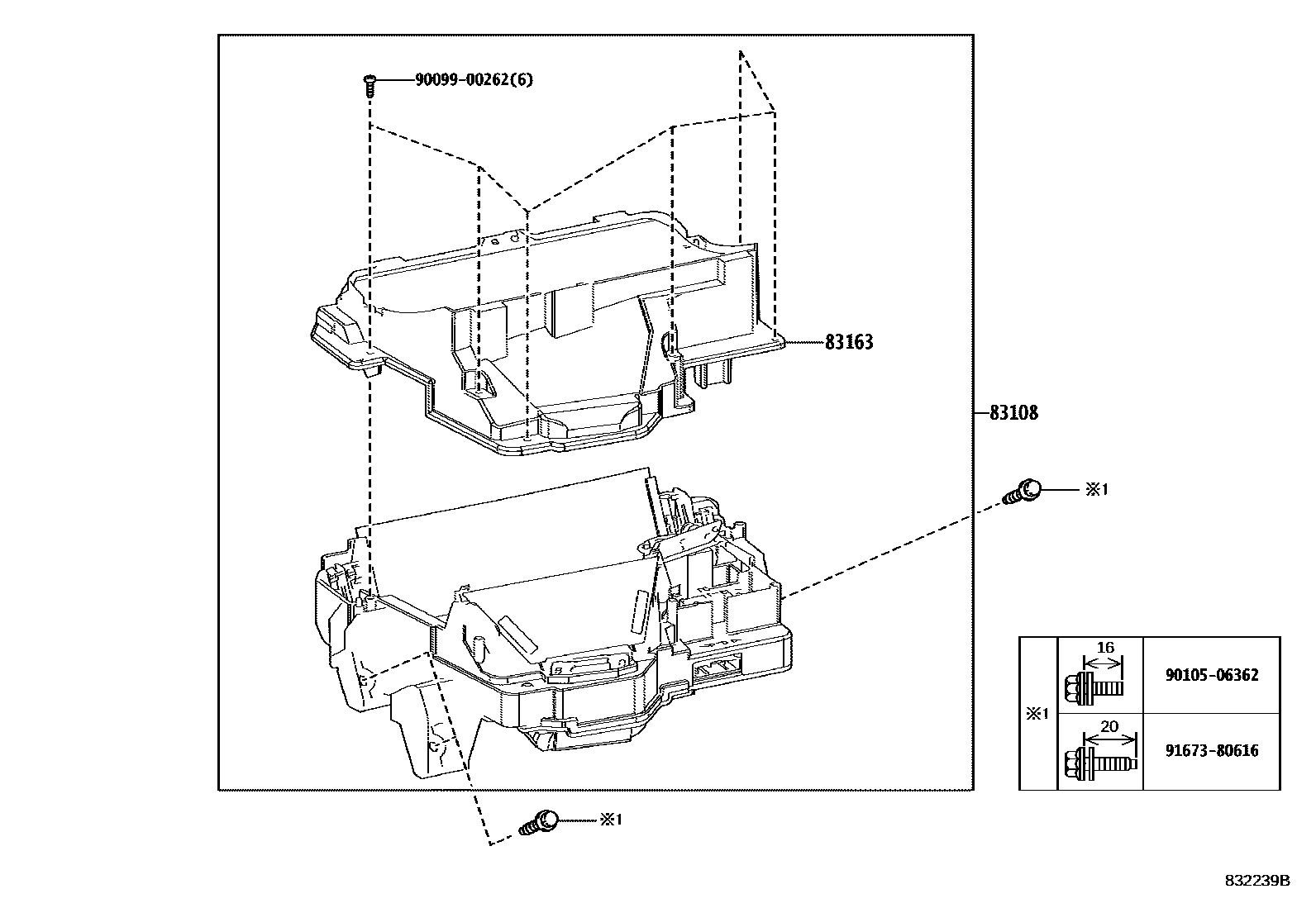

| 83108 | Instrument rearview mirror sub-assembly | 83108-1E030 · 83108-1E060 · 83108-1E260 · 83108-1E261 · 83108-1E262 · 83108-1E270 · 83108-1E271 · 83108-1E272 |
| 83129 | Instrument wiring harness | 83111-12640 |
| 83138G | Instrument cluster glass | 83852-12G10 · 83852-16760 · 83852-1AK50 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-1E030 · 83163-1E060 · 83163-1E240 · 83163-1E250 |
