Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 4 images and 14 PNC and OE references.

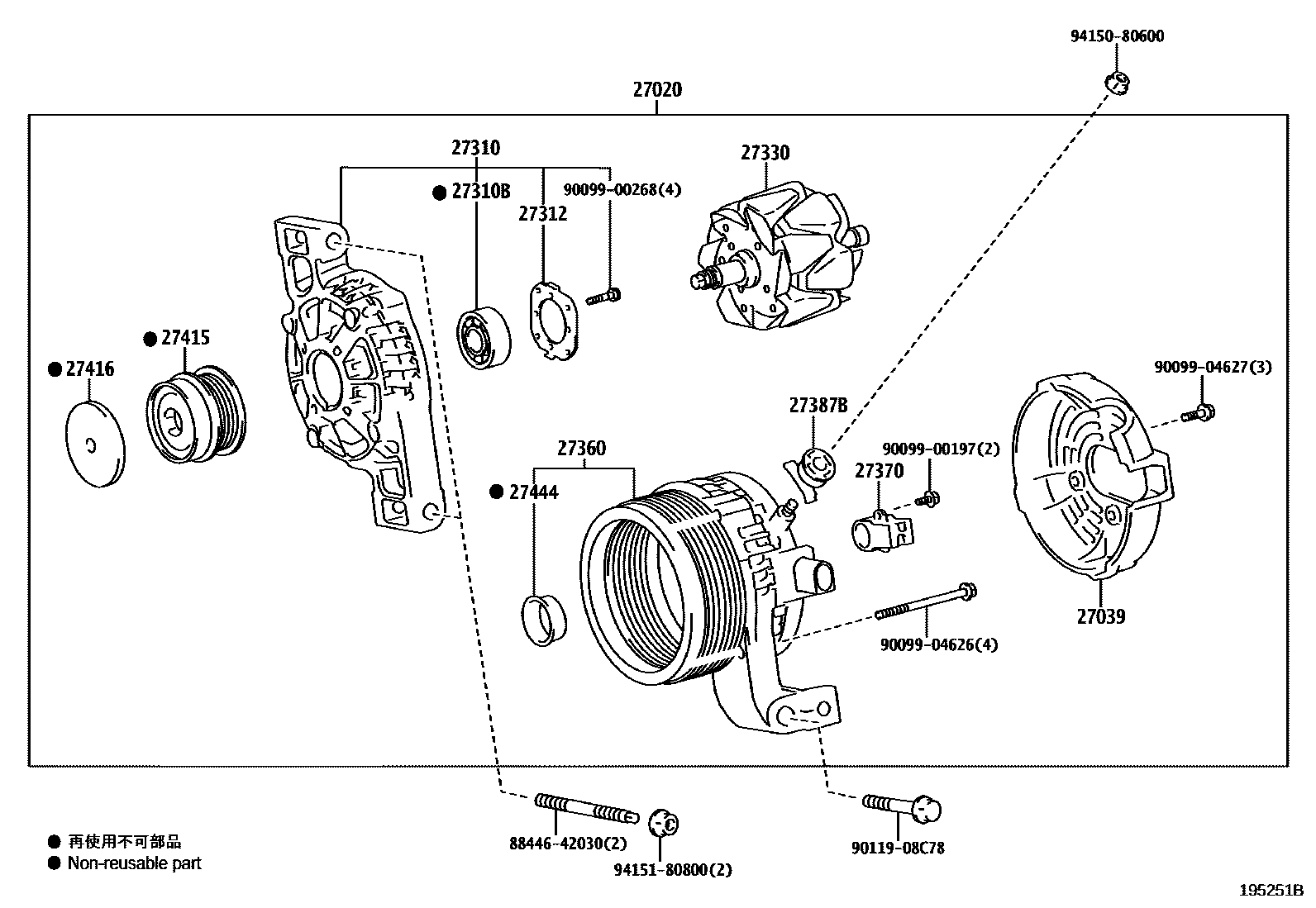

Toyota COROLLA Alternator EPC diagram — 195251B
Alternator — 195251B (201806 – 999999)
Toyota COROLLA Alternator EPC diagram — 195252A
Alternator — 195252A (201806 – 999999)

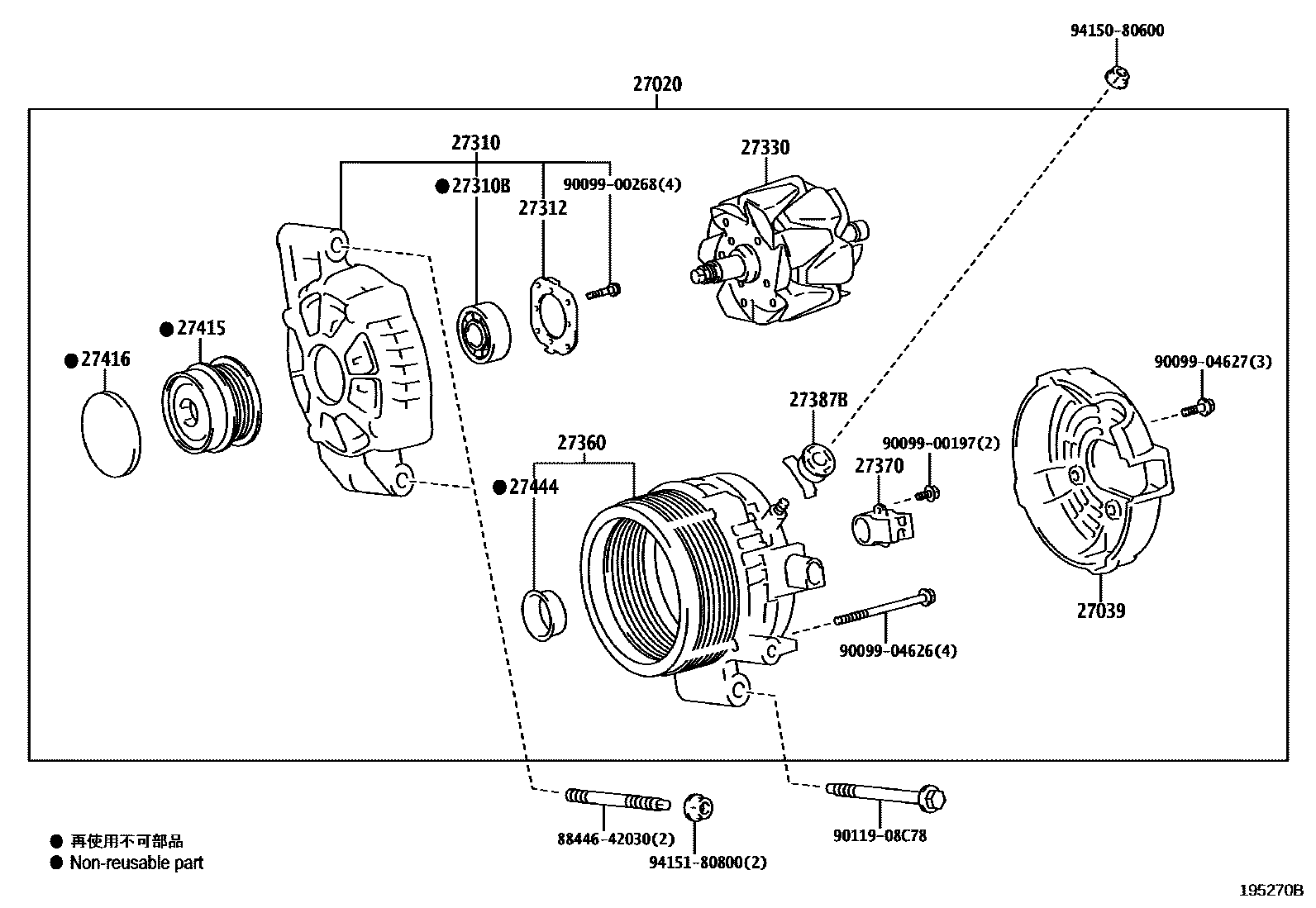

Toyota COROLLA Alternator EPC diagram — 195270B
Alternator — 195270B (201806 – 202303)

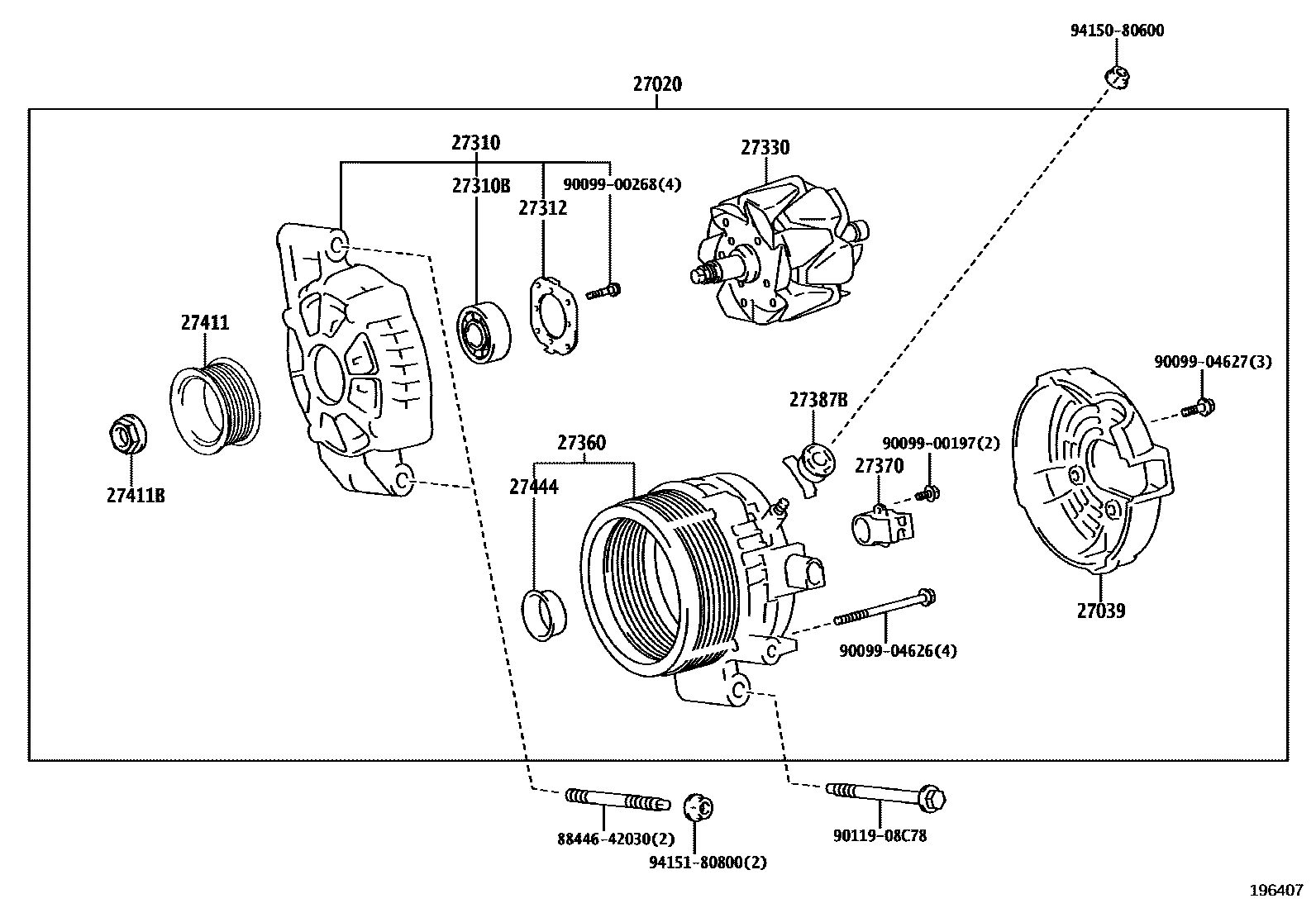

Toyota COROLLA Alternator EPC diagram — 196407
Alternator — 196407 (202303 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-24030 · 27060-24080 · 27060-25010 · 27060-47191
27039Alternator Rear End Cover27039-37220
27310Alternator Drive End Frame Assembly27310-24150 · 27310-47431
27310BBearing (for Alternator Drive End Frame)90099-10223
27312Retainer Plate27312-72100
27330Alternator Rotor Assembly27330-47330
27360Alternator Stator Coil Assembly27360-24150 · 27360-47431
27370Alternator Brush Holder Assembly27370-31220
27387BGenerator terminal insulation pad27387-20130
27411Alternator Pulley27411-50190
27411BNut (for generator pulley)90099-05171
27415PULLEY, ALTERNATOR W/CLUTCH27415-24010 · 27415-47050 · 27415-F0010
27416Generator pulley cover27416-0W050 · 27416-47010 · 27416-47020
27444Generator bearing cap seals27444-21190
