Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 8 images and 12 PNC and OE references.

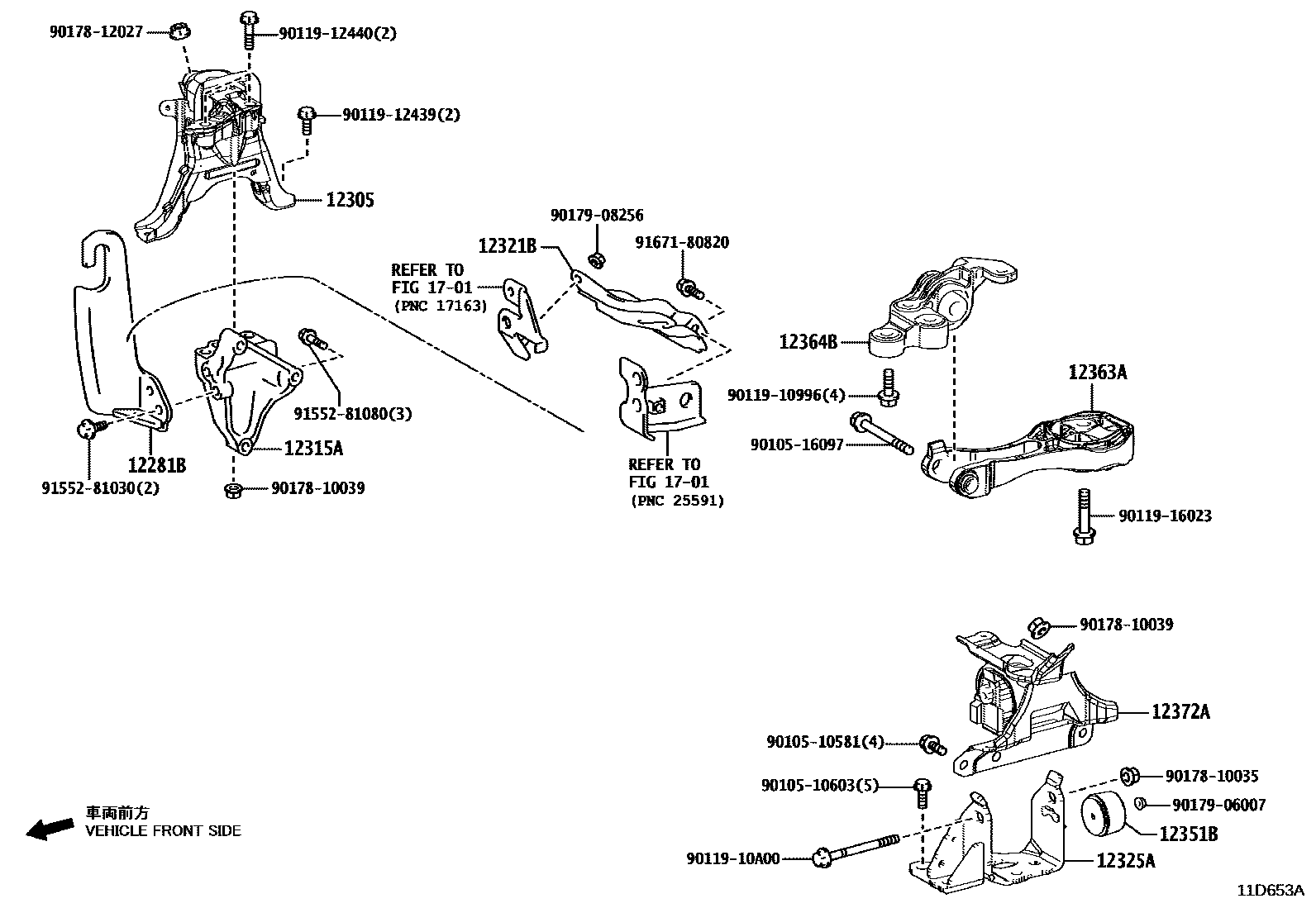

Toyota COROLLA Engine Mounting EPC diagram — 11D653A
Engine Mounting — 11D653A (201806 – 999999)

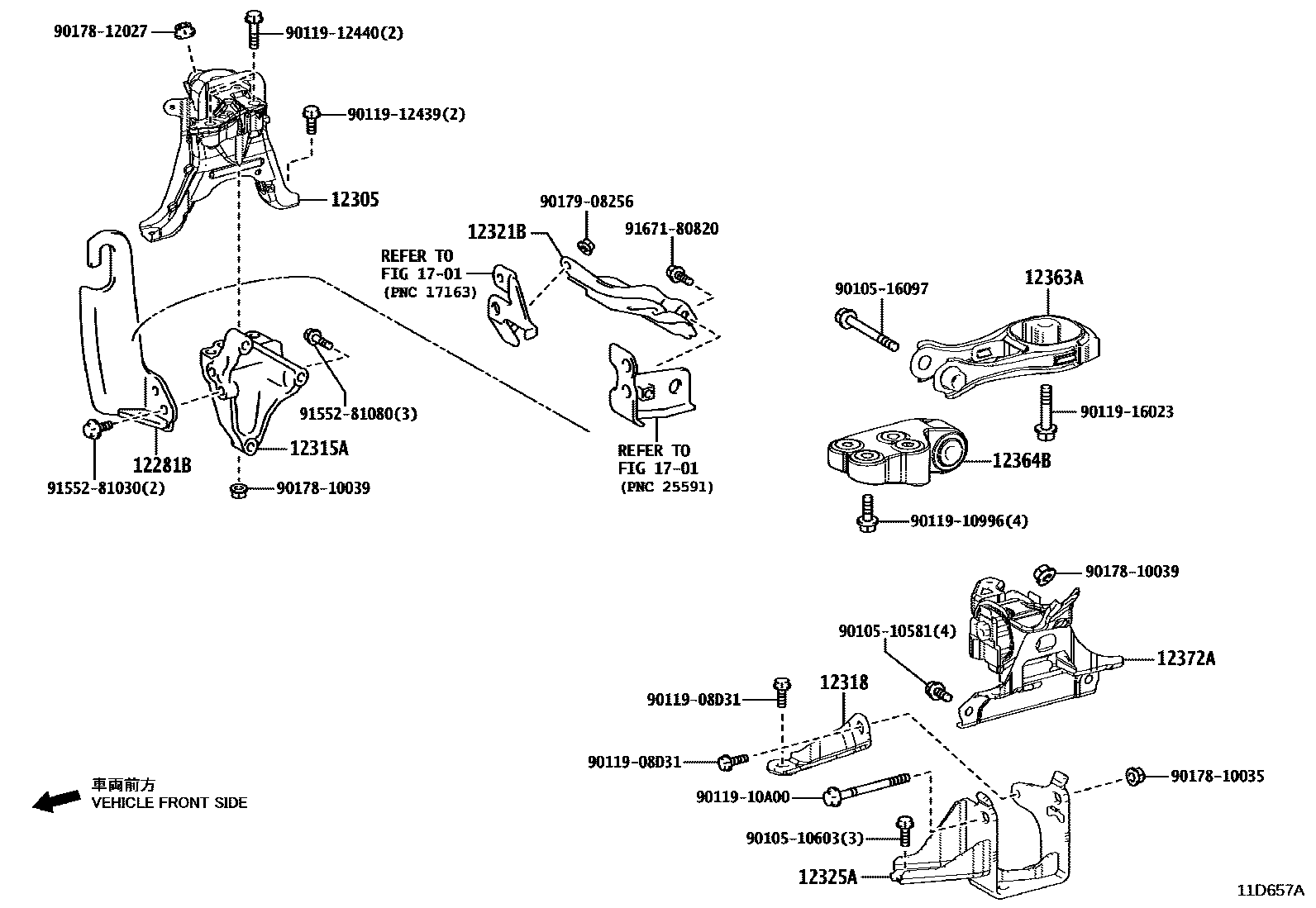

Toyota COROLLA Engine Mounting EPC diagram — 11D657A
Engine Mounting — 11D657A (201806 – 999999)

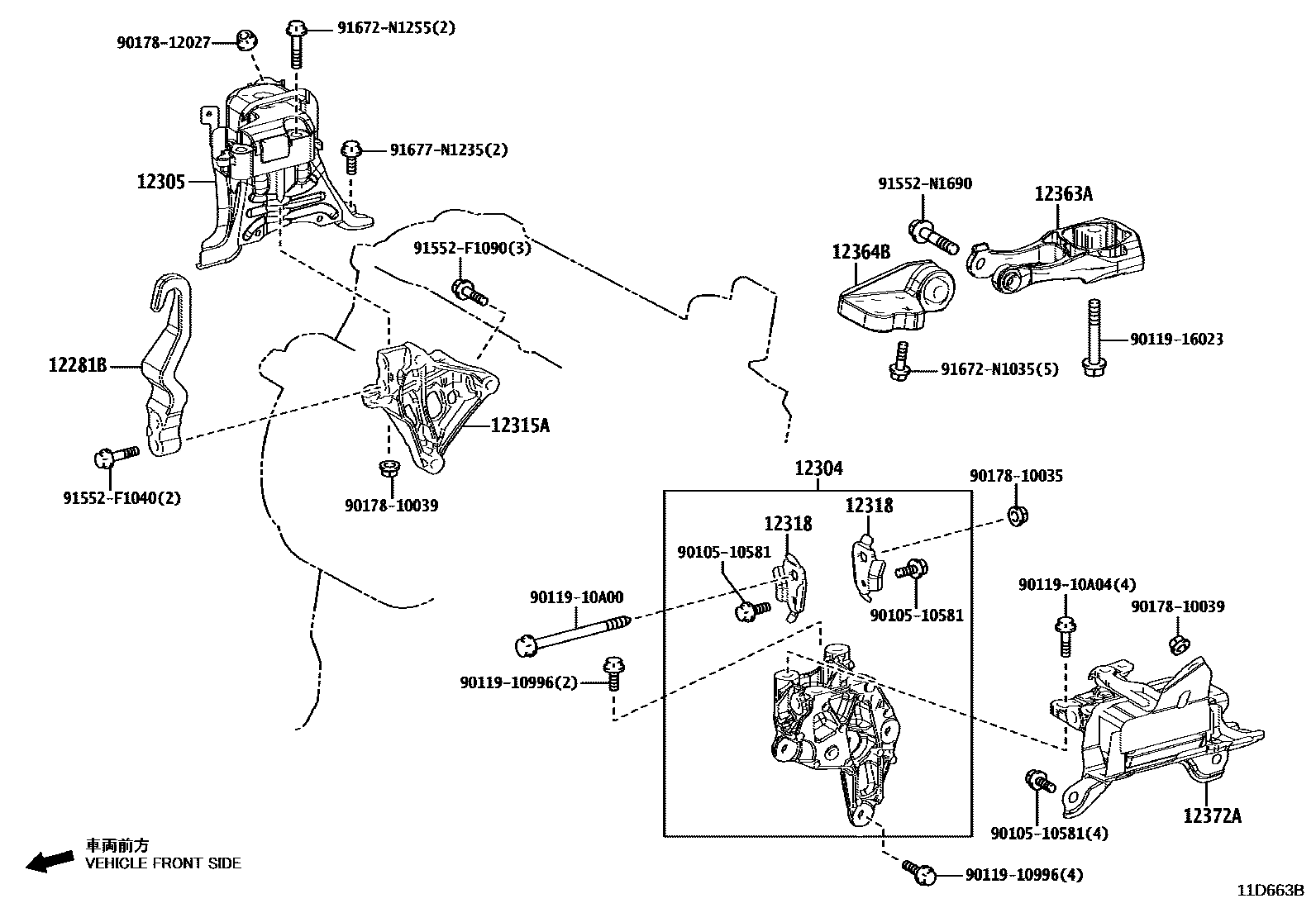

Toyota COROLLA Engine Mounting EPC diagram — 11D663B
Engine Mounting — 11D663B (201806 – 202107)

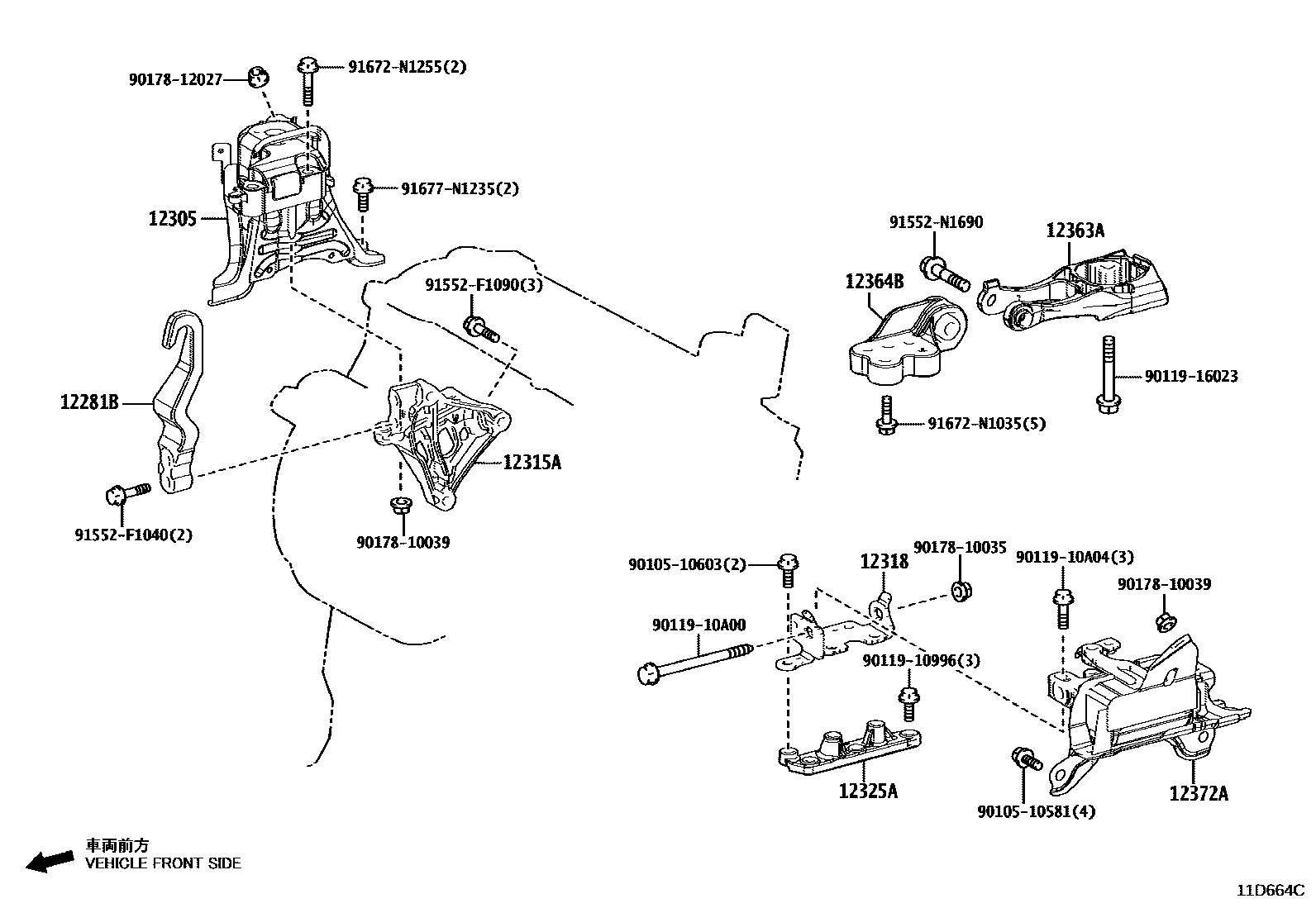

Toyota COROLLA Engine Mounting EPC diagram — 11D664C
Engine Mounting — 11D664C (201806 – 202107)

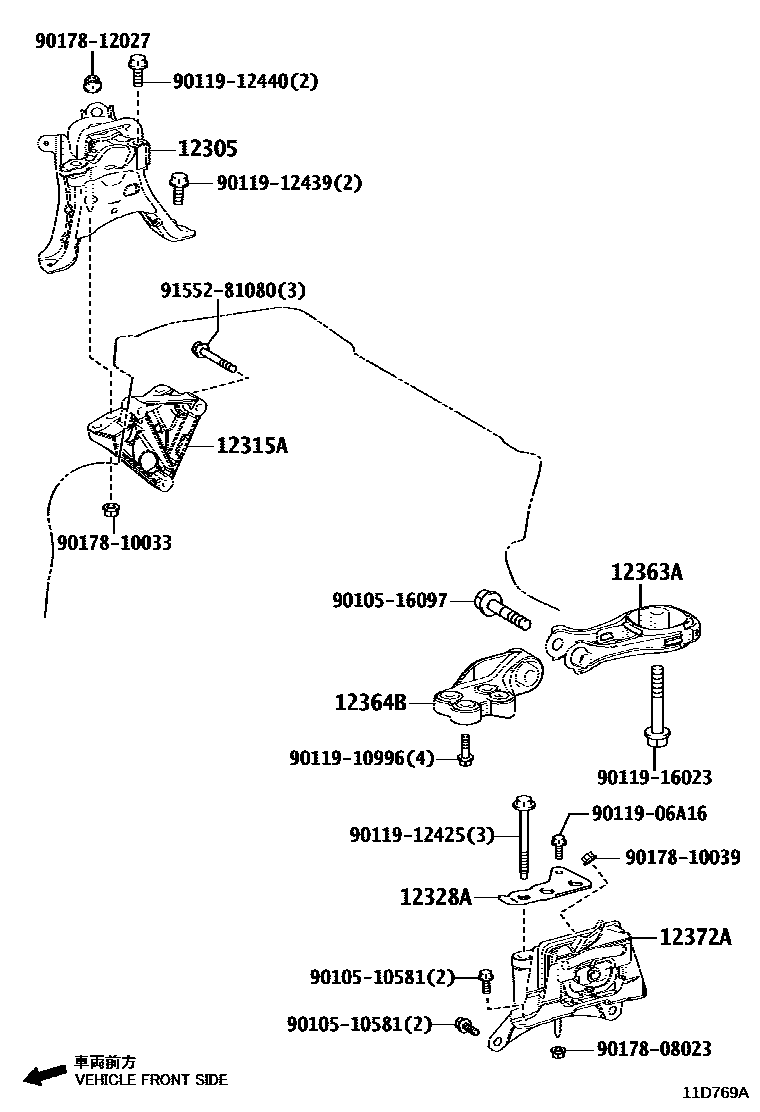

Toyota COROLLA Engine Mounting EPC diagram — 11D769A
Engine Mounting — 11D769A (201806 – 999999)

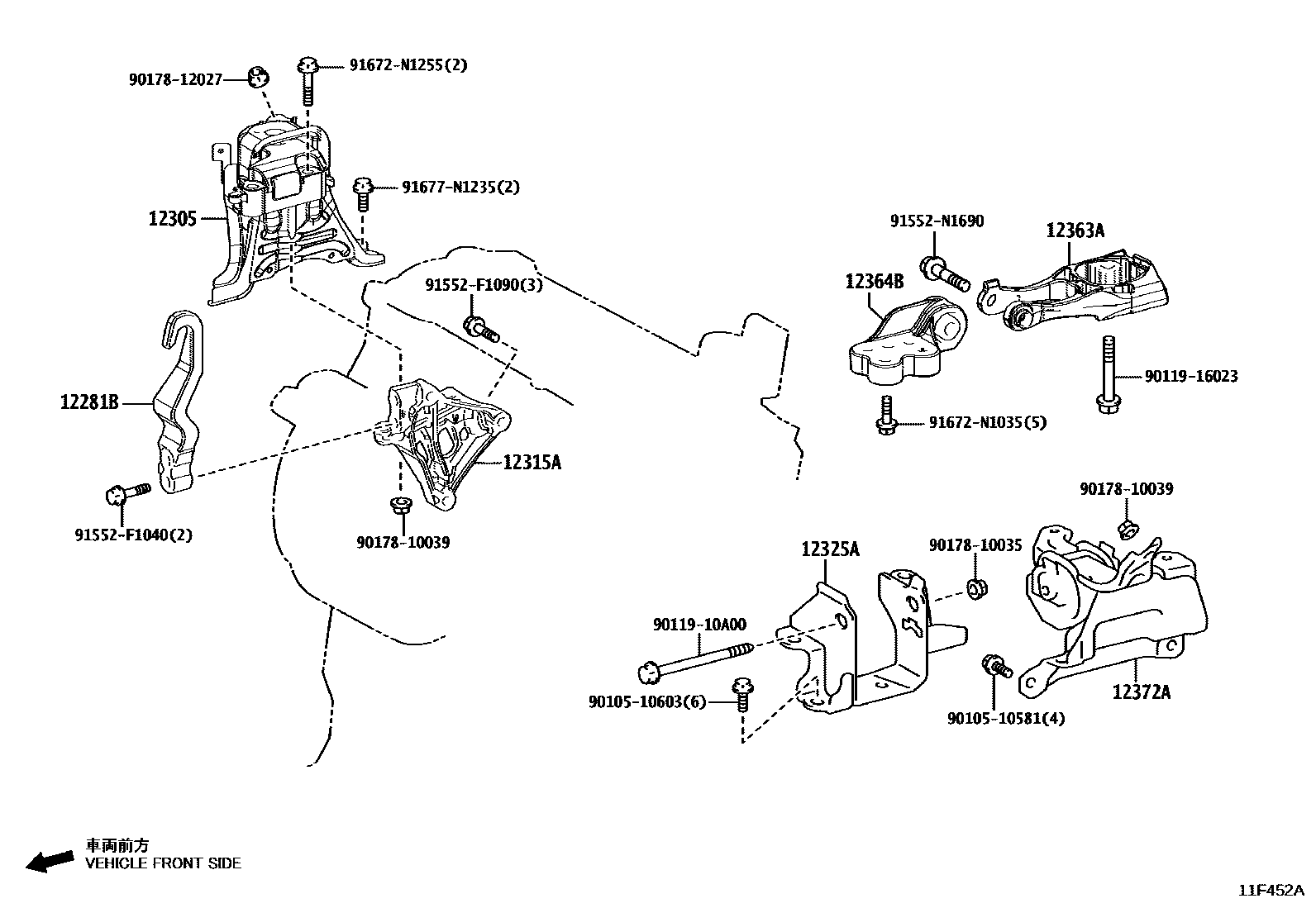

Toyota COROLLA Engine Mounting EPC diagram — 11F452A
Engine Mounting — 11F452A (202107 – 999999)

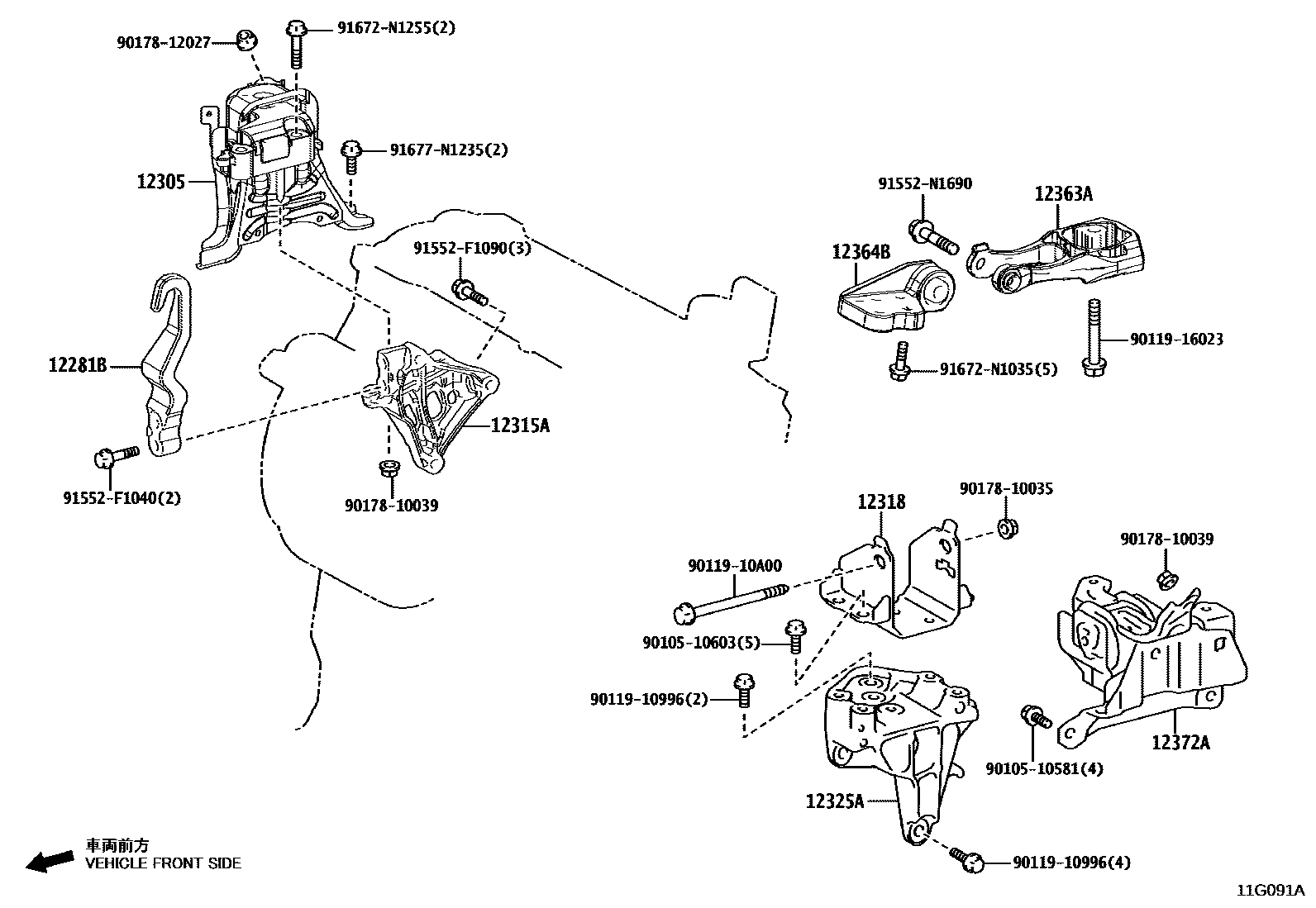

Toyota COROLLA Engine Mounting EPC diagram — 11G091A
Engine Mounting — 11G091A (202107 – 999999)

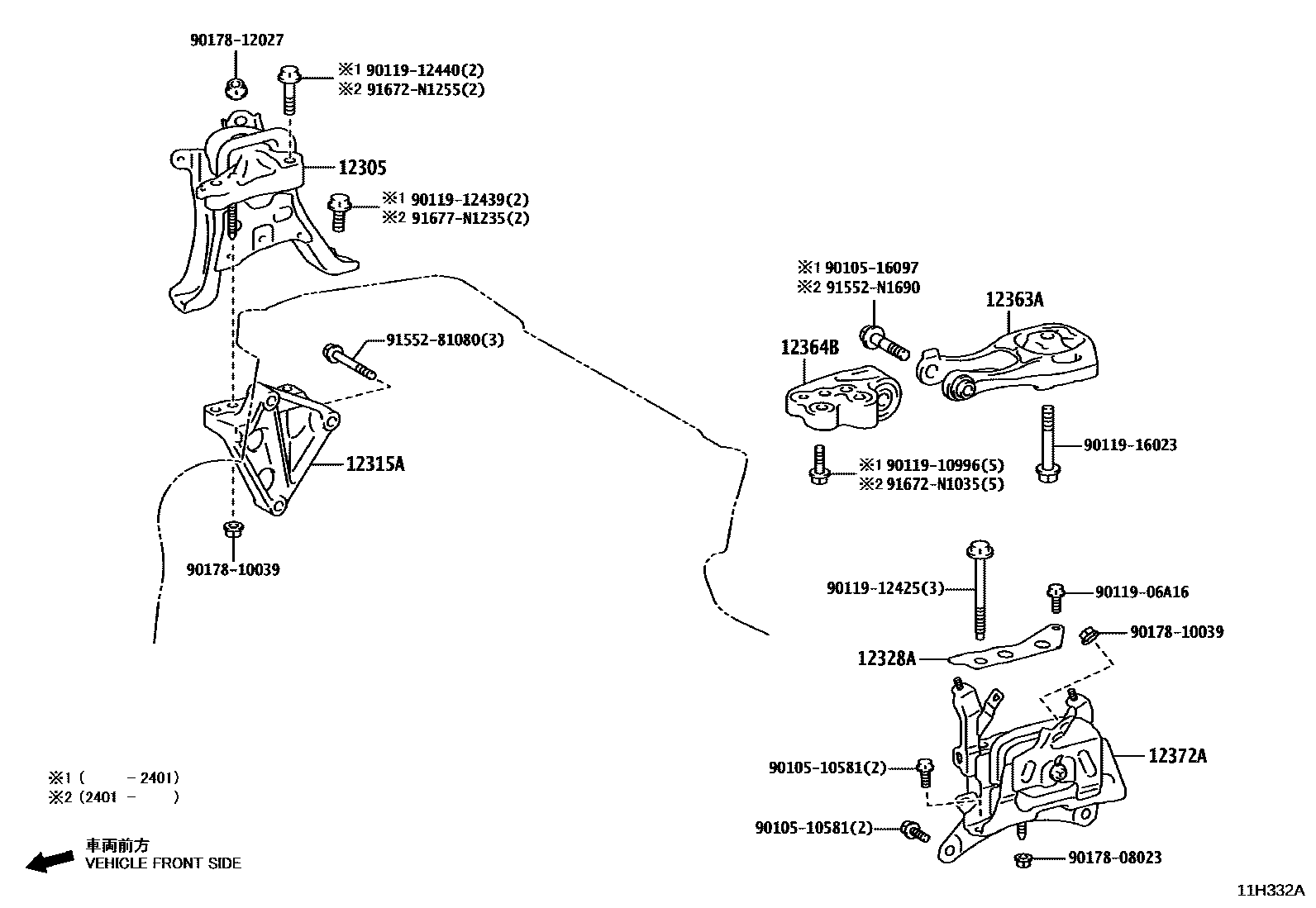

Toyota COROLLA Engine Mounting EPC diagram — 11H332A
Engine Mounting — 11H332A (202209 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BEngine No. 1 hanger12281-25030 · 12281-47060
12304Engine left mounting bracket sub-assembly12304-24030
12305Engine right side mounting vibration isolation pad sub-assembly12305-0Y150 · 12305-0Y151 · 12305-24010 · 12305-37341 · 12305-37342 · 12305-37380
12315AEngine right side mounting bracket (for transversely mounted engine)12315-24010 · 12315-24011 · 12315-37060 · 12315-37070 · 12315-47081
12318Engine left mounting bracket12318-24010 · 12318-24030 · 12318-24040 · 12318-47010
12321BDrive shaft heat insulation pad sub-assembly43409-12110
12325AEngine left side mounting bracket (for transversely mounted engine)12325-24020 · 12325-24050 · 12325-24070 · 12325-47140 · 12325-47150
12328AEngine No. 2 left side mounting bracket12328-37010 · 12328-37020 · 12328-37021
12351Bengine mount shock absorber12351-37070
12363AEngine movement control lever12363-0Y150 · 12363-24010 · 12363-24011 · 12363-24020 · 12363-37030 · 12363-37031 · 12363-37060 · 12363-37080 · 12363-47100 · 12363-47101
12364BEngine No. 2 motion control lever12364-24010 · 12364-24020 · 12364-37040 · 12364-47050 · 12364-47060
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-0Y181 · 12372-0Y182 · 12372-0Y191 · 12372-0Y192 · 12372-24010 · 12372-24020 · 12372-24021 · 12372-24070 · 12372-24080 · 12372-24081 · 12372-37312 · 12372-37313 · 12372-37320 · 12372-37321
