Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 3 images and 12 PNC and OE references.

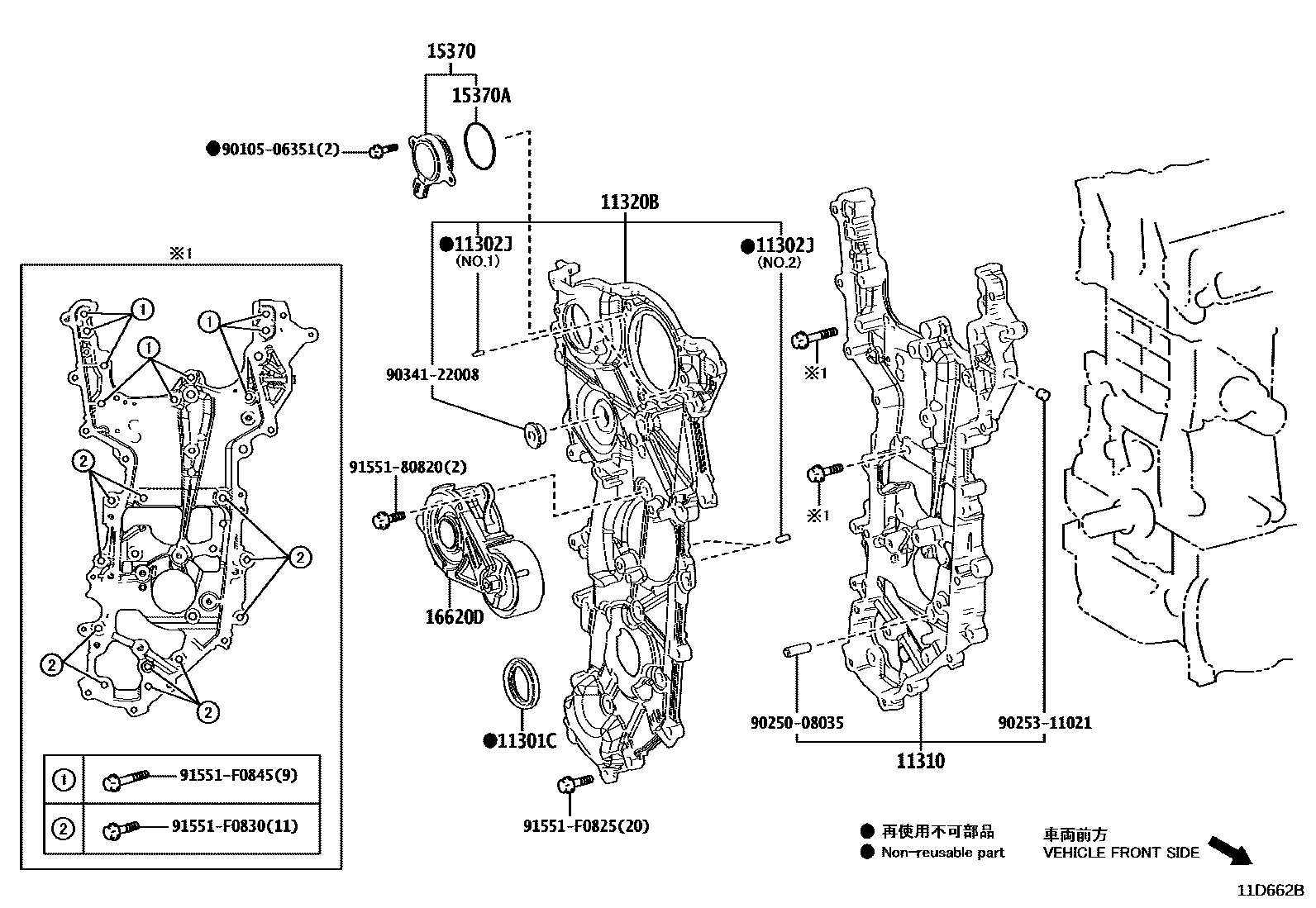

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11D662B
Timing Gear Cover & Rear End Plate — 11D662B (201806 – 999999)

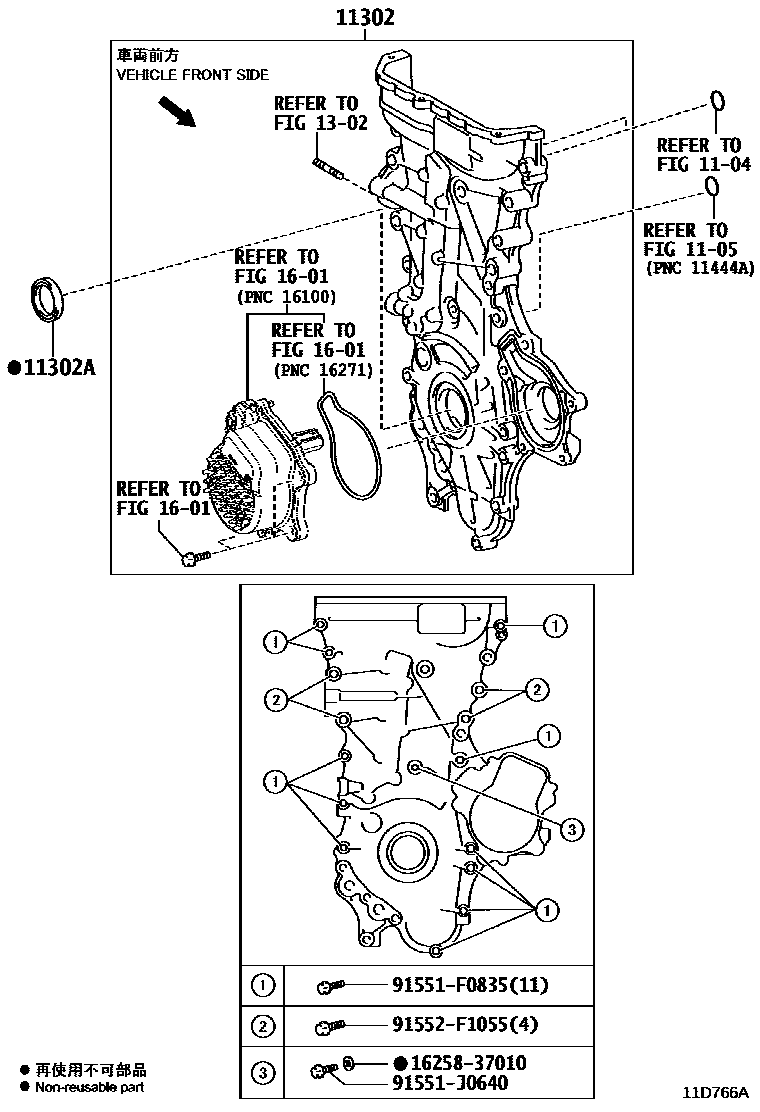

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11D766A
Timing Gear Cover & Rear End Plate — 11D766A (201806 – 999999)

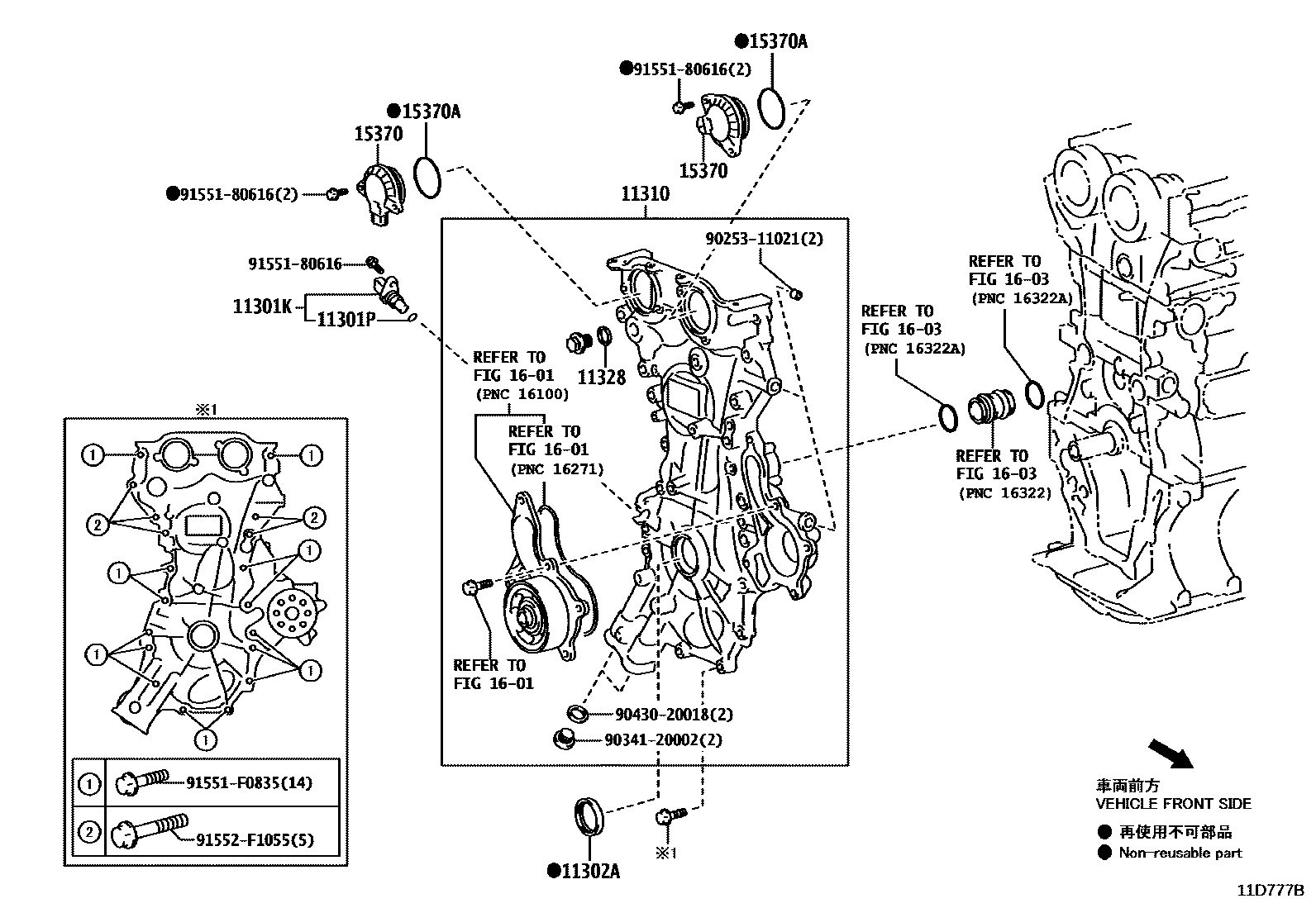

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11D777B
Timing Gear Cover & Rear End Plate — 11D777B (201806 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044
11301Kcrankshaft position sensor90919-05079
11301PCrankshaft position sensor O-ring90301-14016
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-37090 · 11310-37110
11302AOil seal (for timing chain or timing belt cover)90311-36007 · 90311-38096
11302JDirect sales (for timing chain cover)90250-04097 · 90250-06003
11310Timing chain cover assembly11310-24010 · 11310-47081
11320BNo. 2 timing chain cover assembly11320-24010
11328GASKET, TIMING GEAR OR CHAIN COVER11328-47010
15370Camshaft timing oil control solenoid valve assembly15370-25020 · 15370-47010
15370AO-ring (for camshaft timing oil control solenoid valve)90301-44006 · 90301-50003
16620DPoly V-belt tensioner assembly16620-24010 · 16620-24020 · 16620-24021 · 16620-24030 · 16620-24040
