Toyota COROLLA 电子燃油喷射系统 — Figure 8404

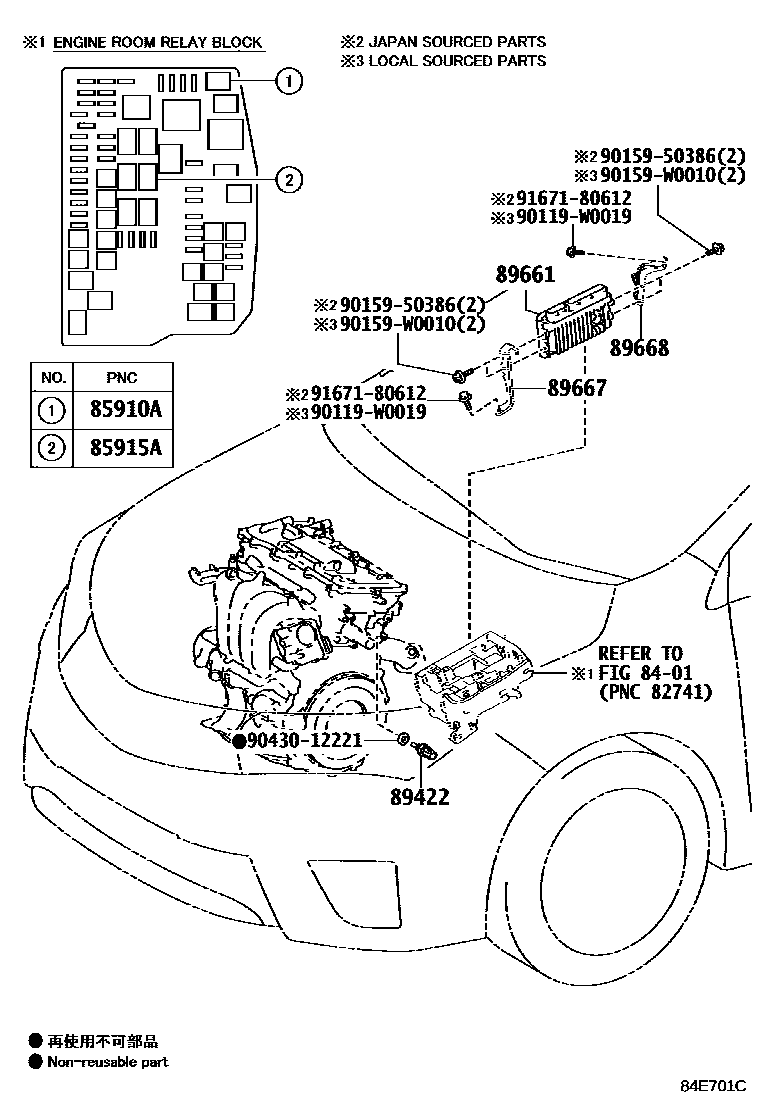

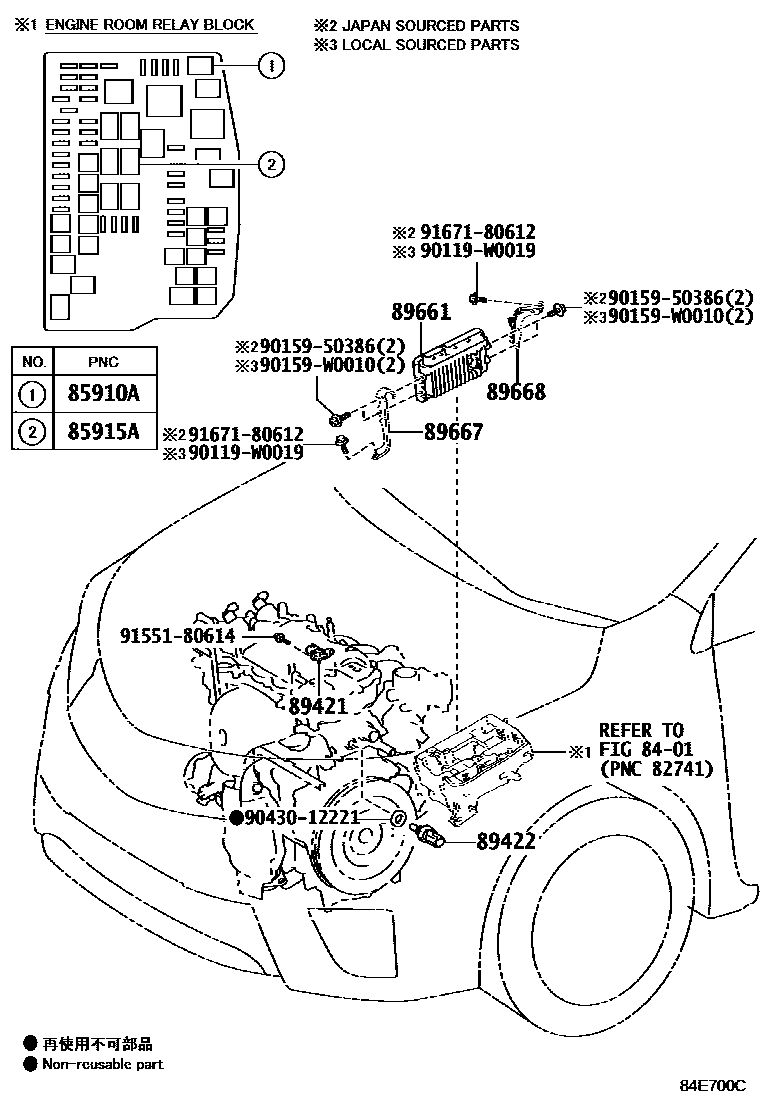

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 2 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90080-87021 · 90987-02027 |
| 85915A | main relay | 90080-87021 · 90987-02027 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89661 | Engine control ECU | 89661-0ZC10 · 89661-0ZC40 · 89661-0ZC41 · 89661-0ZC60 · 89661-0ZC61 · 89661-0ZC80 · 89661-0ZC81 · 89661-0ZC82 · 89661-0ZD10 · 89661-0ZM50 · 89661-0ZM60 · 89661-0ZN80 · 89661-0ZP80 · 89661-0ZP90 · 89661-0ZQ00 · 89661-0ZQ10 · 89661-0ZQ20 · 89661-0ZQ30 · 89661-0ZW30 · 89661-0ZW40 · 89661-0ZZ90 · 89666-02370 · 89666-02380 · 89666-02390 |
| 89667 | Engine control ECU bracket | 89667-02300 |
| 89668 | No. 2 engine control ECU bracket | 89668-02280 |
