Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 16 images and 63 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

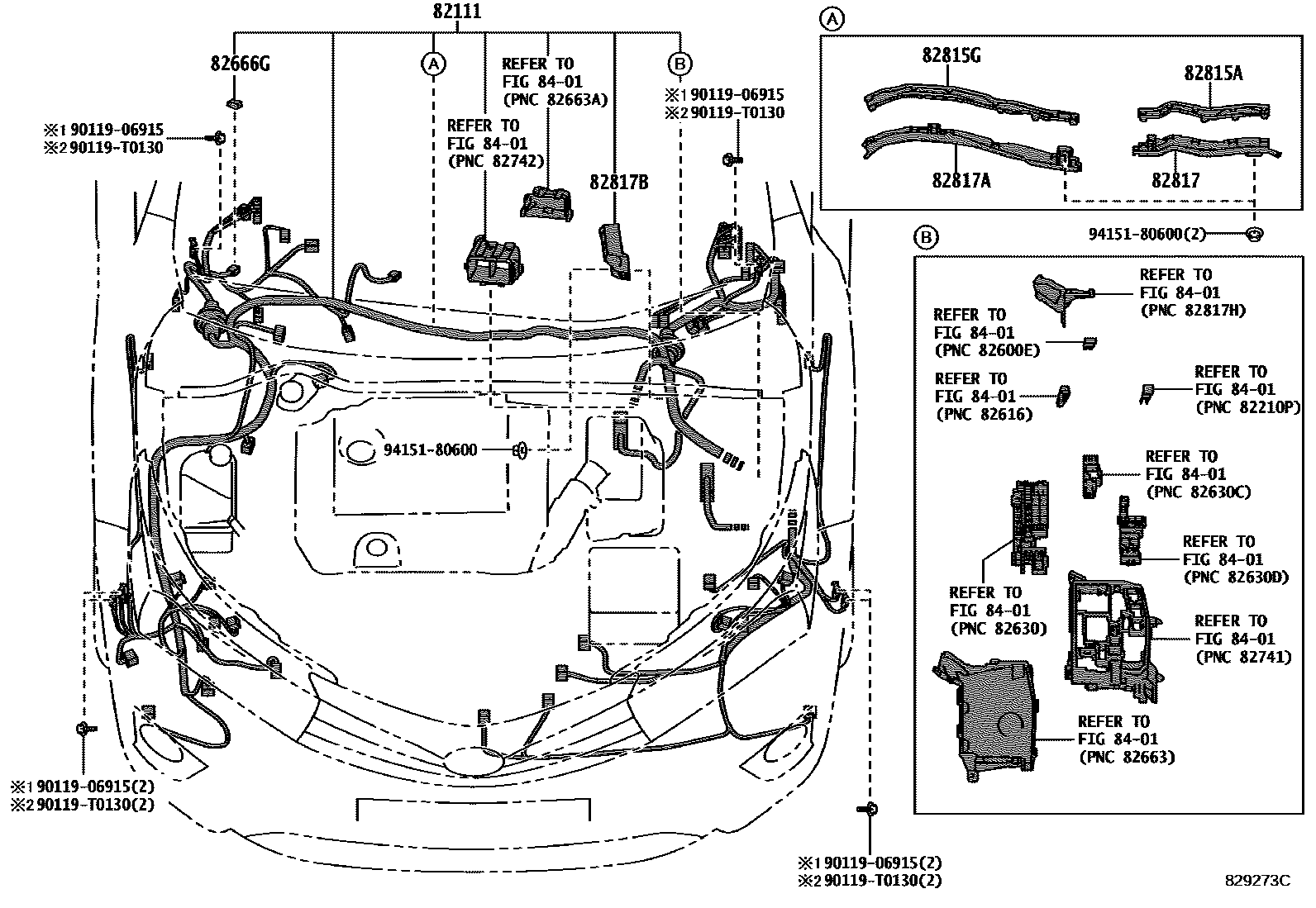

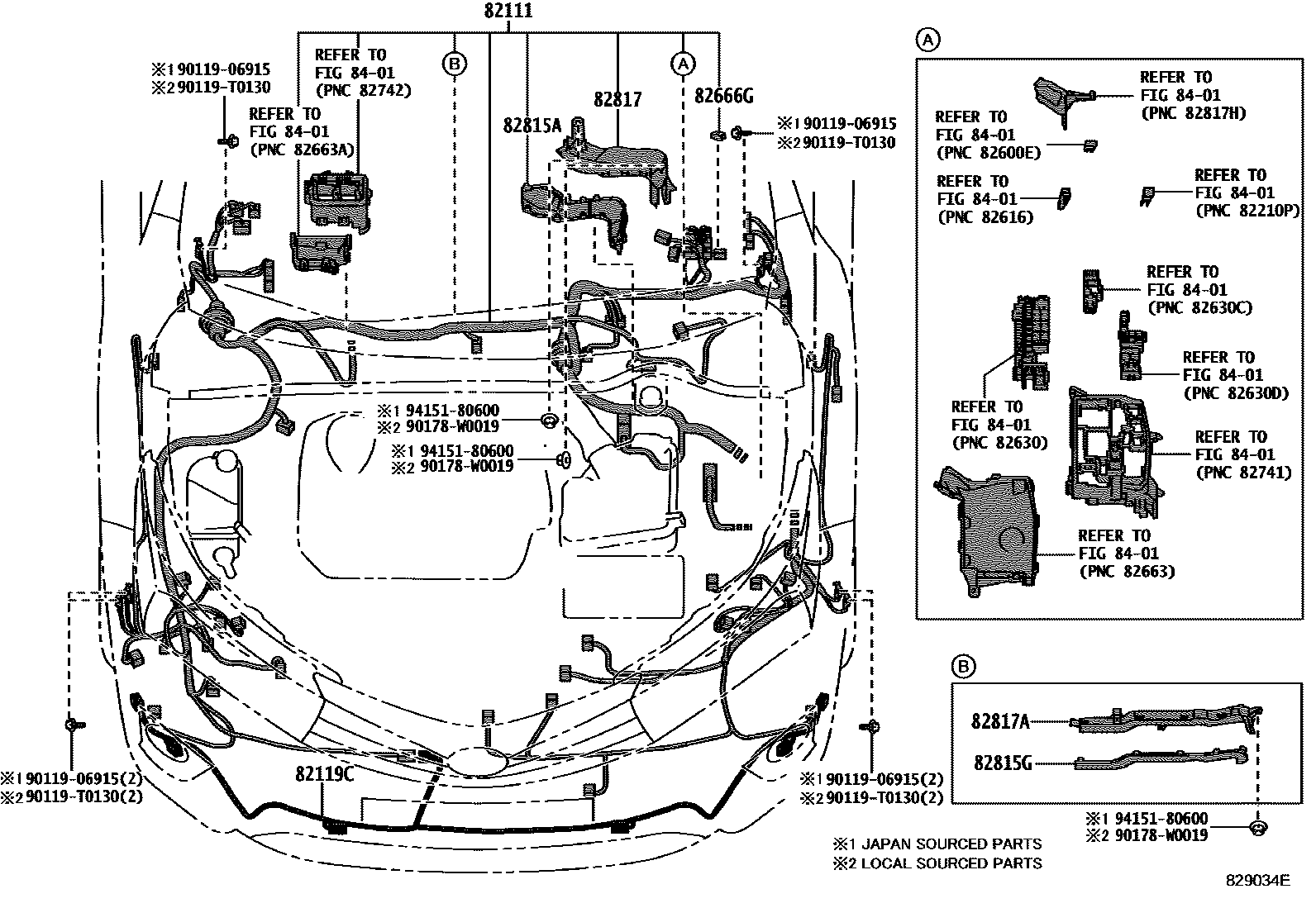

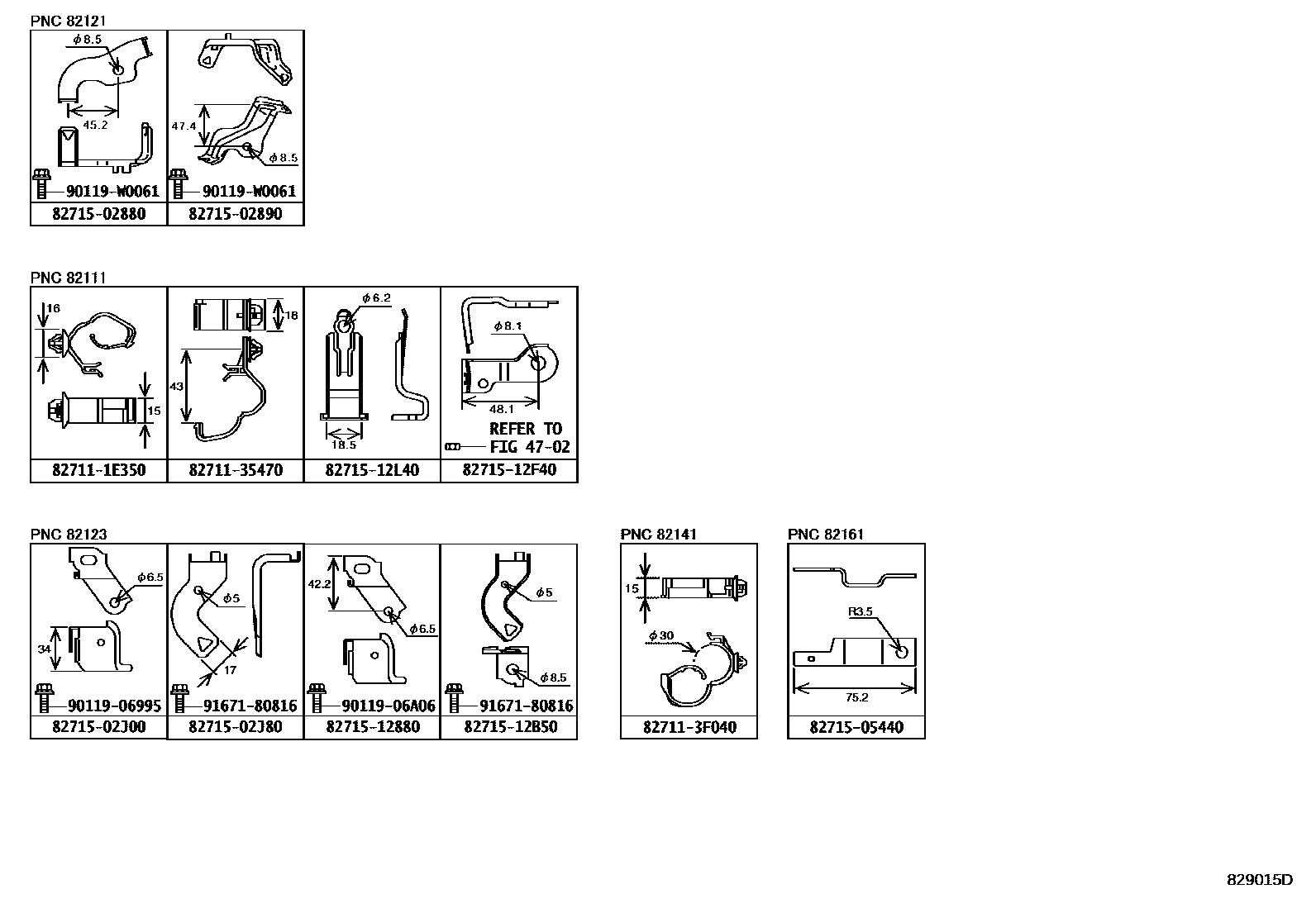

| 82111 | Engine room main wiring harness | 82111-F2040 · 82111-F2050 · 82111-F2060 · 82111-F2070 · 82111-F2080 · 82111-F2090 · 82111-F2100 · 82111-F2271 · 82111-F2331 · 82111-F2E60 · 82111-F2E61 · 82111-F2E62 · 82111-F2E70 · 82111-F2E71 · 82111-F2E72 · 82111-F2E90 · 82111-F2E91 · 82115-0ZC43 · 82115-0ZC63 · 82115-0ZD30 · 82115-0ZD31 · 82115-0ZD33 · 82115-0ZE14 · 82115-0ZE15 · 82115-0ZE34 · 82115-0ZE35 · 82115-0ZE53 · 82115-0ZE64 · 82115-0ZF33 · 82115-0ZF34 · 82115-0ZF43 · 82115-0ZF44 · 82115-0ZG10 · 82115-0ZG11 · 82115-0ZG20 · 82115-0ZG21 · 82115-0ZL00 · 82115-0ZL01 · 82115-0ZL10 · 82115-0ZL11 · 82115-0ZL20 · 82115-0ZL21 · 82115-0ZL30 · 82115-0ZL31 · 82115-0ZL40 · 82115-0ZL41 · 82115-0ZL50 · 82115-0ZL51 · 82115-0ZW80 · 82115-0ZW81 · 82115-0ZW83 · 82115-0ZW90 · 82115-0ZW91 · 82115-0ZW93 · 82115-0ZX00 · 82115-0ZX01 · 82115-0ZX03 · 82115-0ZX10 · 82115-0ZX11 · 82115-0ZX13 · 82115-0ZX20 · 82115-0ZX21 · 82115-0ZX23 · 82115-0ZX30 · 82115-0ZX31 · 82115-0ZX33 · 82115-0ZX40 · 82115-0ZX41 · 82115-0ZX43 · 82115-0ZX50 · 82115-0ZX51 · 82115-0ZX53 · 82115-F2A20 · 82116-0ZF51 · 82116-0ZF61 · 82116-0ZF91 · 82116-0ZF92 · 82116-0ZF93 · 82116-0ZG01 · 82116-0ZG02 · 82116-0ZG41 · 82116-0ZG42 · 82116-0ZG51 · 82116-0ZG52 · 82116-0ZJ31 · 82116-0ZK01 · 82116-0ZY20 · 82116-0ZY30 |
| 82119C | Engine room wiring harness No. 5 | 82119-02021 · 82119-02041 |

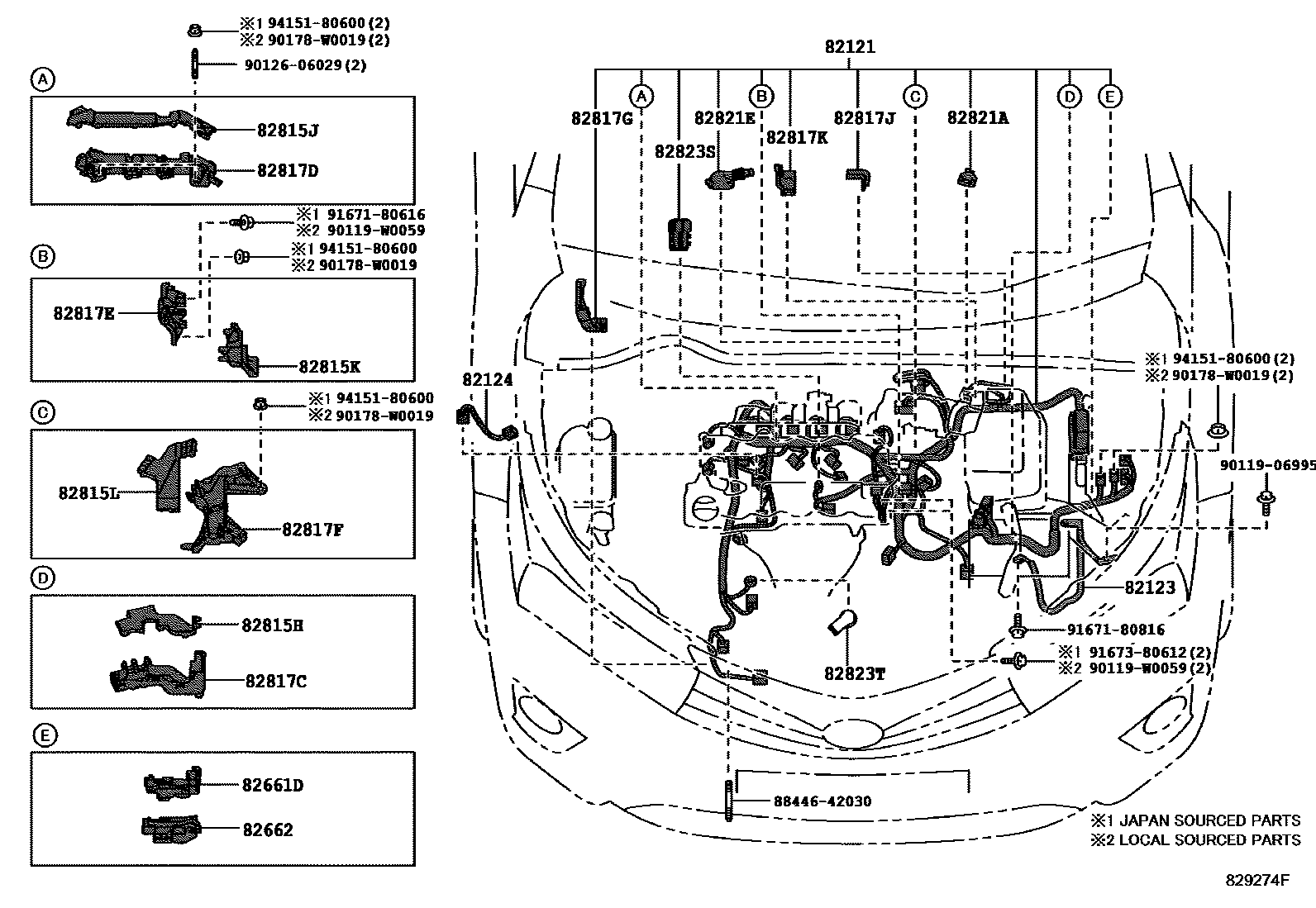

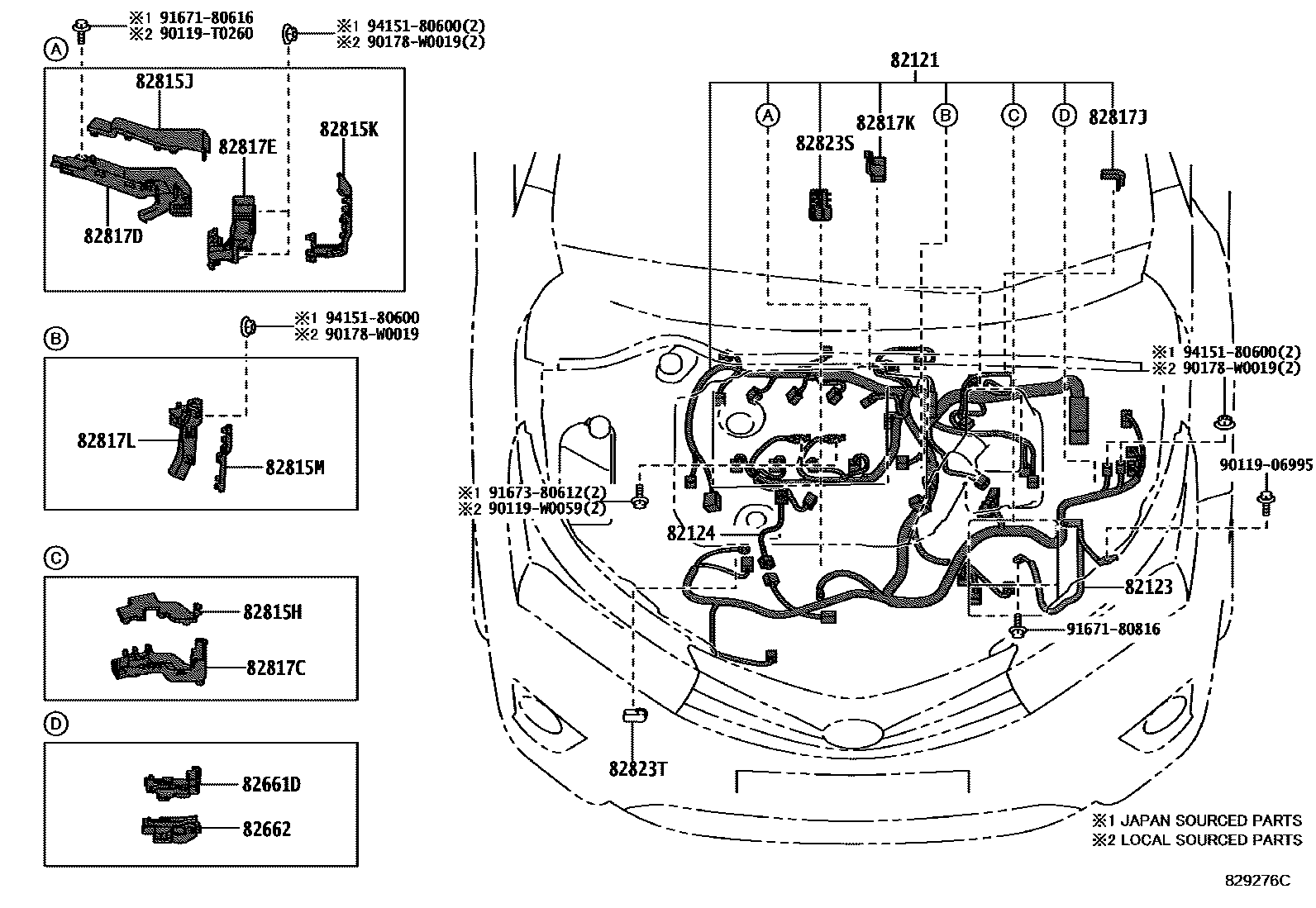

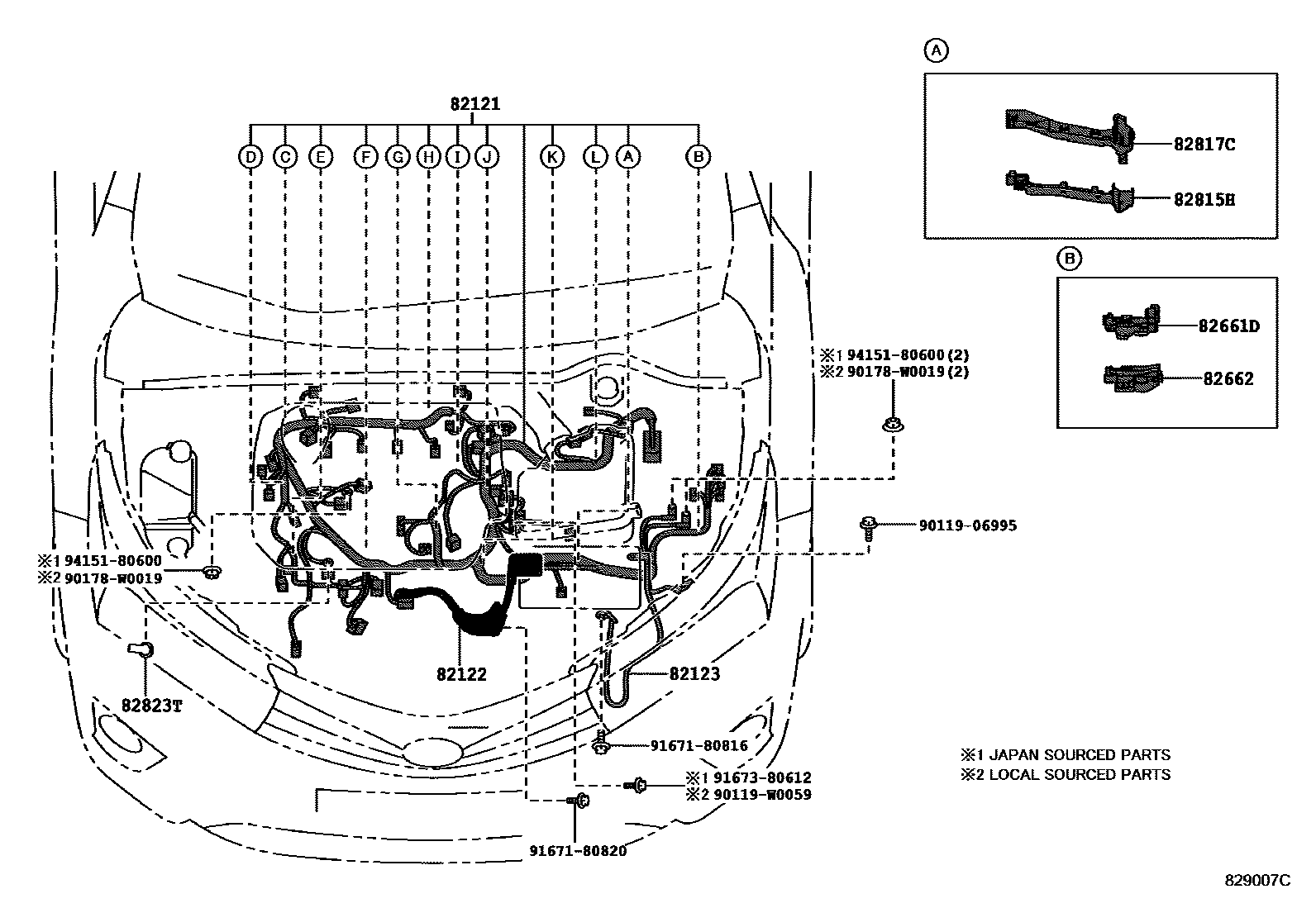

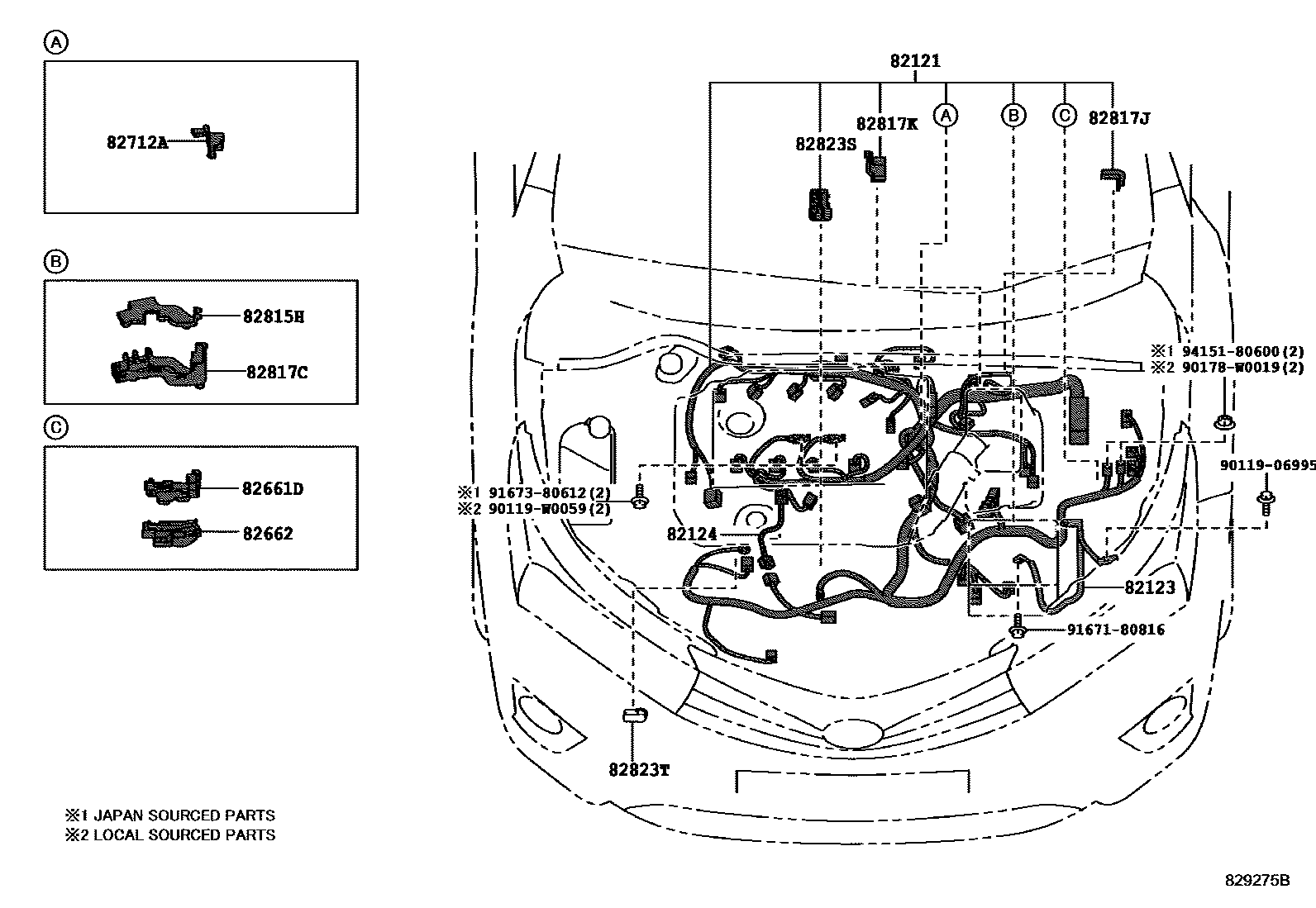

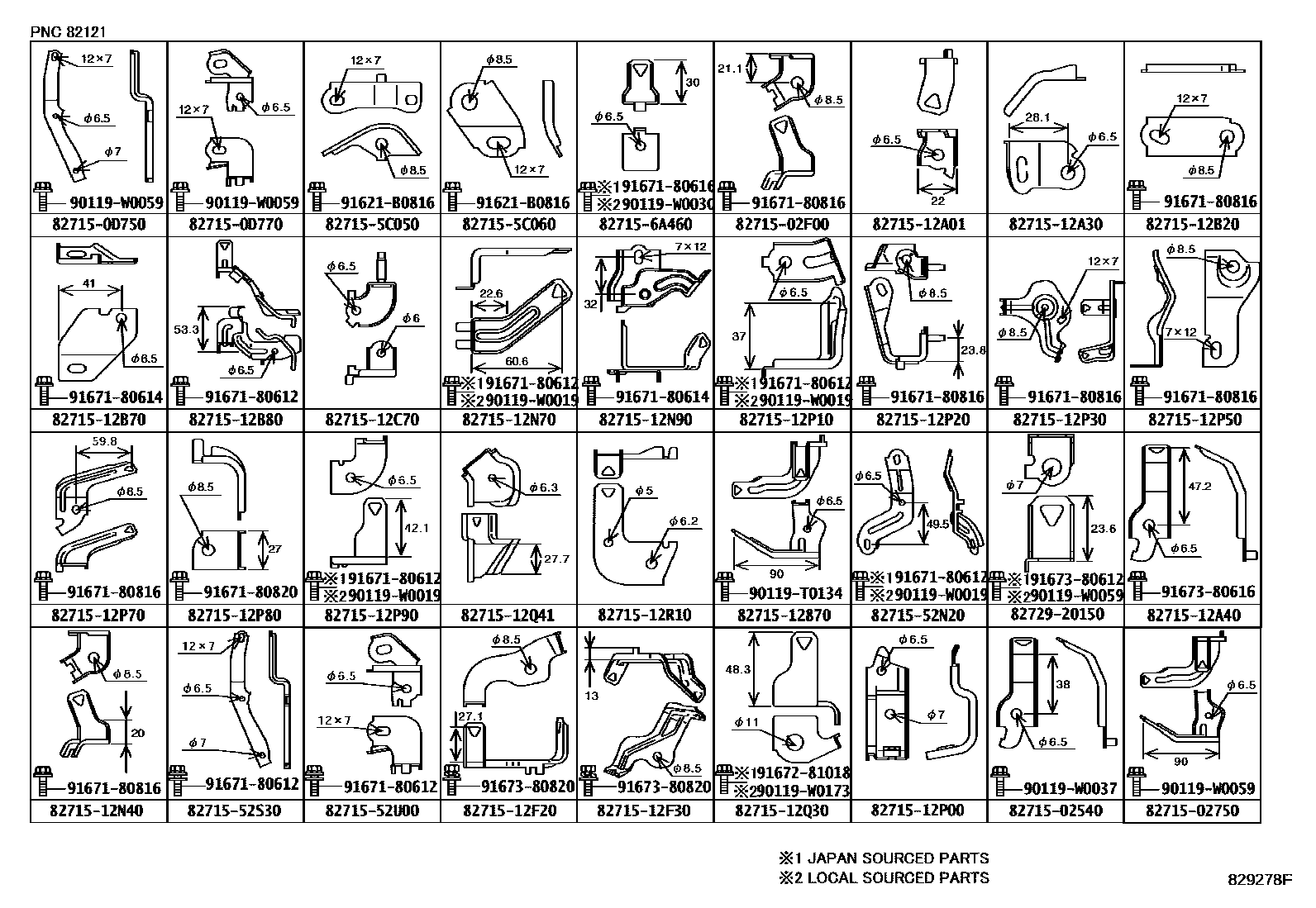

| 82121 | Engine wiring harness | 82121-0Z462 · 82121-0Z470 · 82121-0Z471 · 82121-0Z472 · 82121-0Z500 · 82121-0Z501 · 82121-0Z510 · 82121-0Z571 · 82121-0Z580 · 82121-0Z581 · 82121-0Z591 · 82121-0Z600 · 82121-0Z601 · 82121-0Z610 · 82121-0Z611 · 82121-0Z621 · 82121-0Z630 · 82121-0Z631 |
| 82122 | Engine No. 2 wiring harness | 82122-02140 · 82122-02170 |
| 82123 | Engine No. 3 wiring harness | 82123-02550 · 82123-02560 · 82123-02620 · 82123-02640 · 82123-02650 · 82123-02660 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12150 |

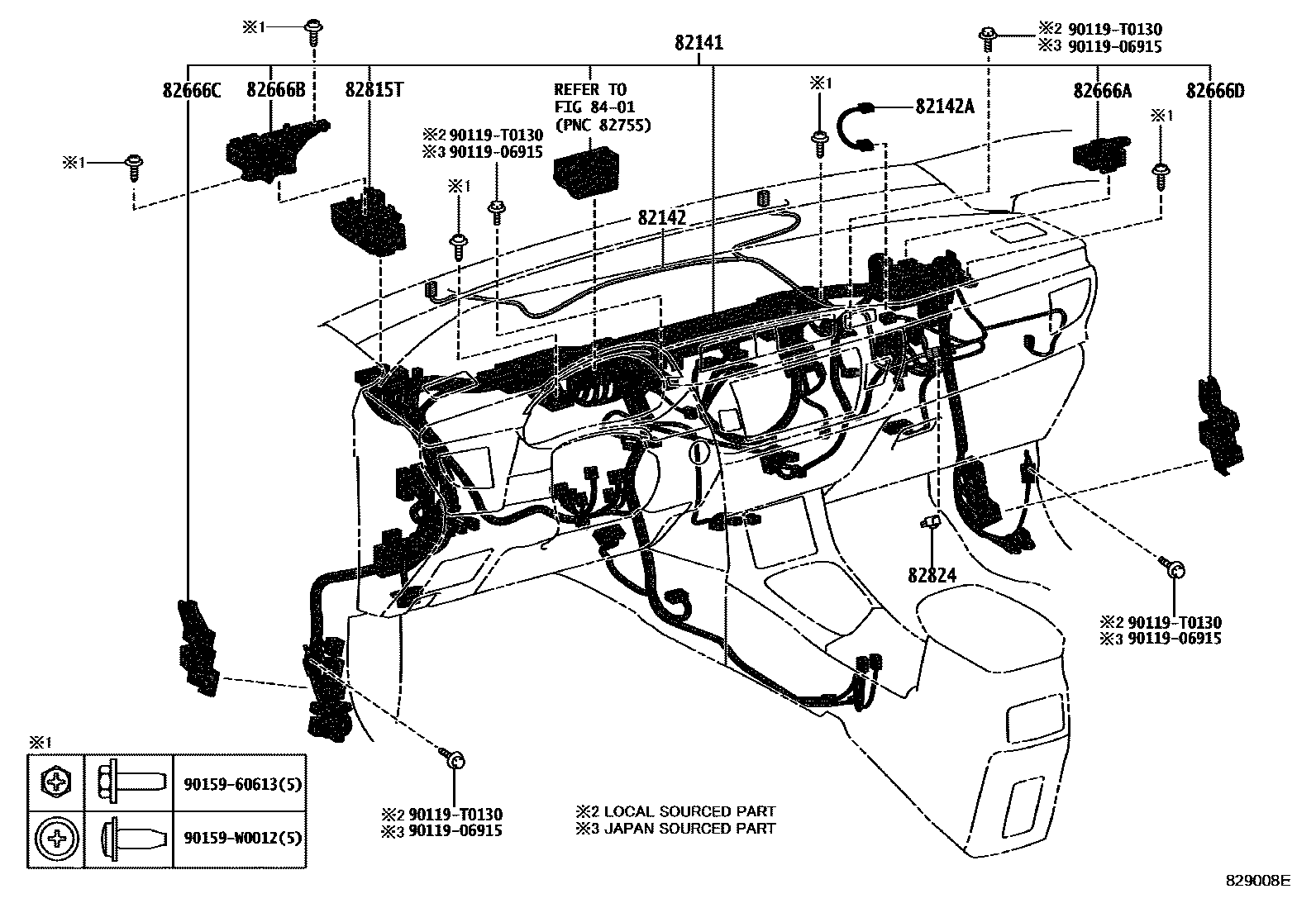

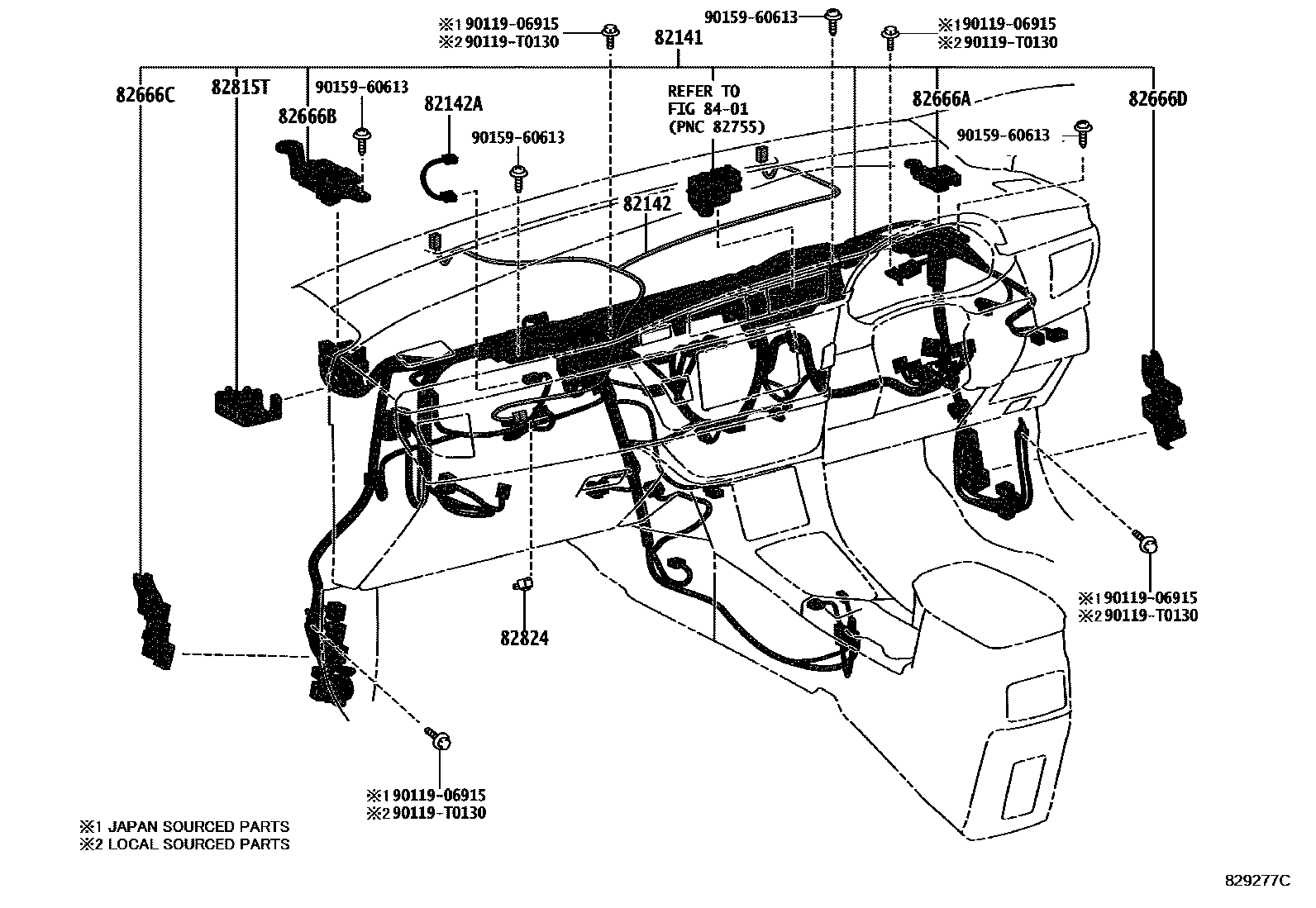

| 82141 | Dashboard wiring harness | 82117-02V30 · 82117-02V40 · 82117-02V90 · 82117-0ZD30 · 82117-0ZD31 · 82117-0ZD32 · 82117-0ZD34 · 82117-0ZD35 · 82117-0ZD70 · 82117-0ZD71 · 82117-0ZD72 · 82117-0ZD90 · 82117-0ZD91 · 82117-0ZD92 · 82118-0ZN40 · 82118-0ZN41 · 82118-0ZN42 · 82118-0ZN44 · 82118-0ZN45 · 82118-0ZN80 · 82118-0ZN81 · 82118-0ZN82 · 82118-0ZN84 · 82118-0ZN85 · 82118-0ZP00 · 82118-0ZP01 · 82118-0ZP02 · 82118-0ZP04 · 82118-0ZP05 · 82118-0ZP20 · 82118-0ZP21 · 82118-0ZP22 · 82118-0ZP40 · 82118-0ZP41 · 82118-0ZP42 · 82118-0ZR10 · 82118-0ZR11 · 82118-0ZR13 · 82118-0ZR80 · 82118-0ZR81 · 82118-0ZR83 · 82118-0ZR90 · 82118-0ZR91 · 82118-0ZS00 · 82118-0ZS01 · 82118-0ZS10 · 82118-0ZS11 · 82118-0ZS30 · 82118-0ZS31 · 82118-0ZS40 · 82118-0ZS41 · 82118-0ZS50 · 82118-0ZS51 · 82118-0ZS70 · 82118-0ZS71 · 82118-0ZT30 · 82118-0ZT70 · 82118-0ZU20 · 82118-0ZU21 · 82118-0ZV00 · 82118-0ZV02 · 82118-0ZV03 · 82118-0ZV20 · 82118-0ZV22 · 82118-0ZV23 · 82138-0ZQ50 · 82138-0ZQ70 · 82138-0ZT61 · 82138-0ZT91 · 82138-0ZU01 · 82138-0ZU11 · 82138-0ZU21 · 82141-F2810 · 82141-F2820 · 82141-F2821 · 82141-F2850 · 82141-F2851 · 82145-0Z640 · 82145-F2810 · 82145-F2820 · 82146-0Z290 · 82146-0Z300 · 82146-0Z480 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-02240 · 82142-02310 · 82142-02410 · 82142-02430 · 82142-02470 · 82142-02471 · 82142-02490 · 82142-02491 · 82142-02500 · 82142-02501 · 82142-02700 · 82142-02701 · 82142-02840 · 82142-02D10 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-02350 · 82140-02400 |

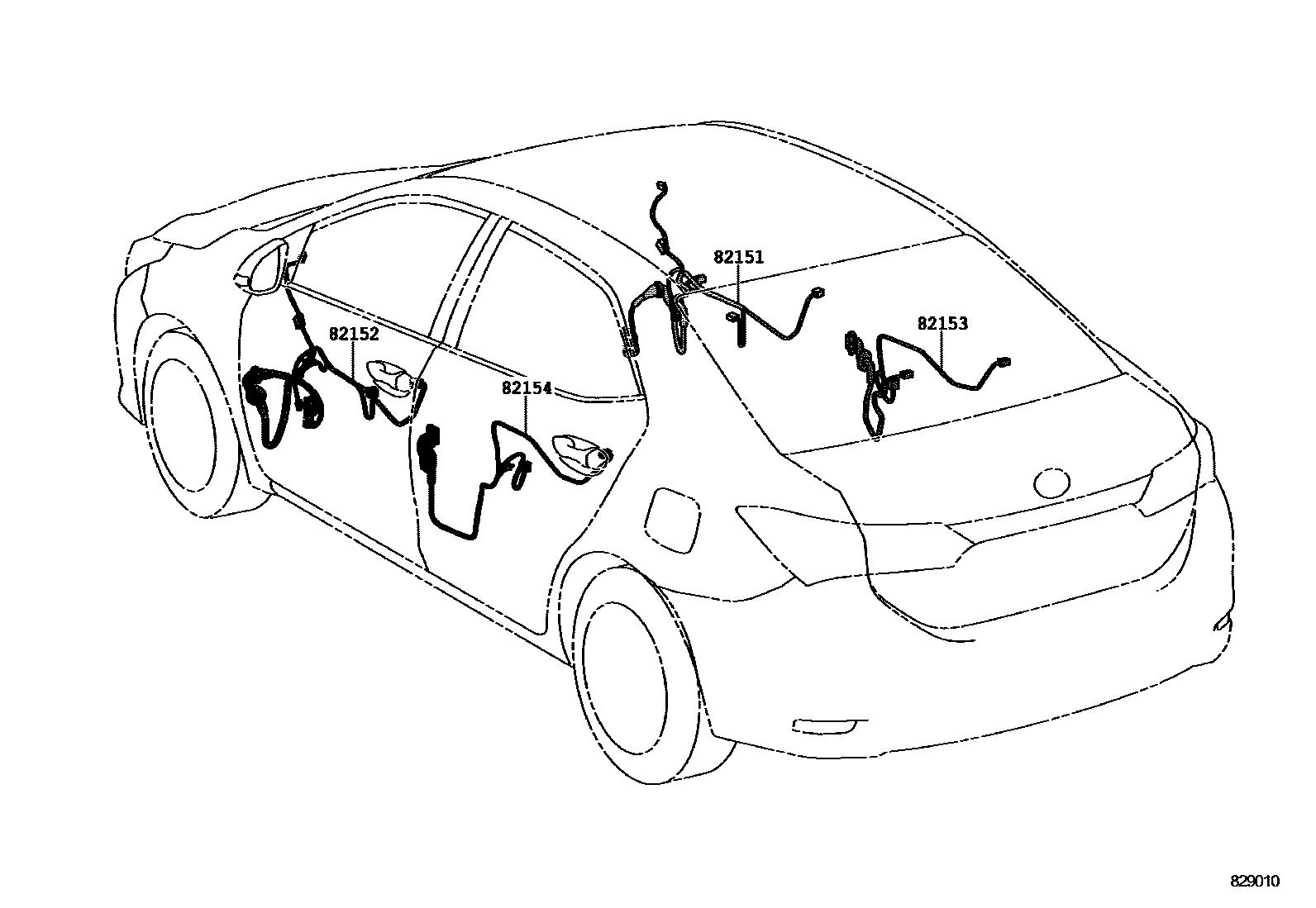

| 82151 | Right front door wiring harness | 82151-0Z640 · 82151-0Z641 · 82151-0Z650 · 82151-0Z651 · 82151-0Z660 · 82151-0Z661 · 82151-0Z670 · 82151-0Z671 · 82151-0Z690 · 82151-0Z691 · 82151-0Z710 · 82151-0Z711 · 82151-0Z760 · 82151-0Z761 · 82151-0Z770 · 82151-0Z771 · 82151-0Z780 · 82151-0Z781 · 82151-0Z790 · 82151-0Z791 · 82151-0Z800 · 82151-0Z801 · 82151-0Z810 · 82151-0Z811 · 82151-0Z820 · 82151-0Z821 · 82151-0Z840 · 82151-0Z841 · 82151-0Z850 · 82151-0Z851 · 82151-0Z860 · 82151-0Z861 · 82151-0Z870 · 82151-0Z871 · 82151-0Z880 · 82151-0Z881 · 82151-0Z890 · 82151-0Z891 · 82151-0ZA00 · 82151-0ZA01 · 82151-0ZA40 · 82151-0ZA50 · 82151-0ZA60 · 82151-0ZA70 · 82151-0ZA80 · 82151-0ZG60 · 82151-0ZP90 |
| 82152 | Left front door wiring harness | 82152-0Z480 · 82152-0Z481 · 82152-0Z490 · 82152-0Z491 · 82152-0Z500 · 82152-0Z501 · 82152-0Z510 · 82152-0Z511 · 82152-0Z512 · 82152-0Z530 · 82152-0Z531 · 82152-0Z550 · 82152-0Z551 · 82152-0Z560 · 82152-0Z561 · 82152-0Z570 · 82152-0Z571 · 82152-0Z580 · 82152-0Z581 · 82152-0Z590 · 82152-0Z591 · 82152-0Z610 · 82152-0Z611 · 82152-0Z630 · 82152-0Z631 · 82152-0Z660 · 82152-0Z661 · 82152-0Z670 · 82152-0Z671 · 82152-0Z680 · 82152-0Z681 · 82152-0Z690 · 82152-0Z691 · 82152-0Z700 · 82152-0Z701 · 82152-0Z710 · 82152-0Z711 · 82152-0Z720 · 82152-0Z721 · 82152-0Z740 · 82152-0Z741 · 82152-0Z750 · 82152-0Z751 · 82152-0Z760 · 82152-0Z761 · 82152-0Z770 · 82152-0Z771 · 82152-0Z780 · 82152-0Z781 · 82152-0ZB50 · 82152-0ZB51 · 82152-0ZB60 · 82152-0ZB61 · 82152-0ZP10 |
| 82153 | Rear door wiring harness No. 1 | 82153-02B60 · 82153-02B61 · 82153-02B70 · 82153-02B71 · 82153-02B72 · 82153-02B80 · 82153-02B90 |
| 82154 | Rear door wiring harness No. 2 | 82154-02A00 · 82154-02A01 · 82154-02A10 · 82154-02A11 · 82154-02A12 · 82154-02A20 · 82154-02A30 |

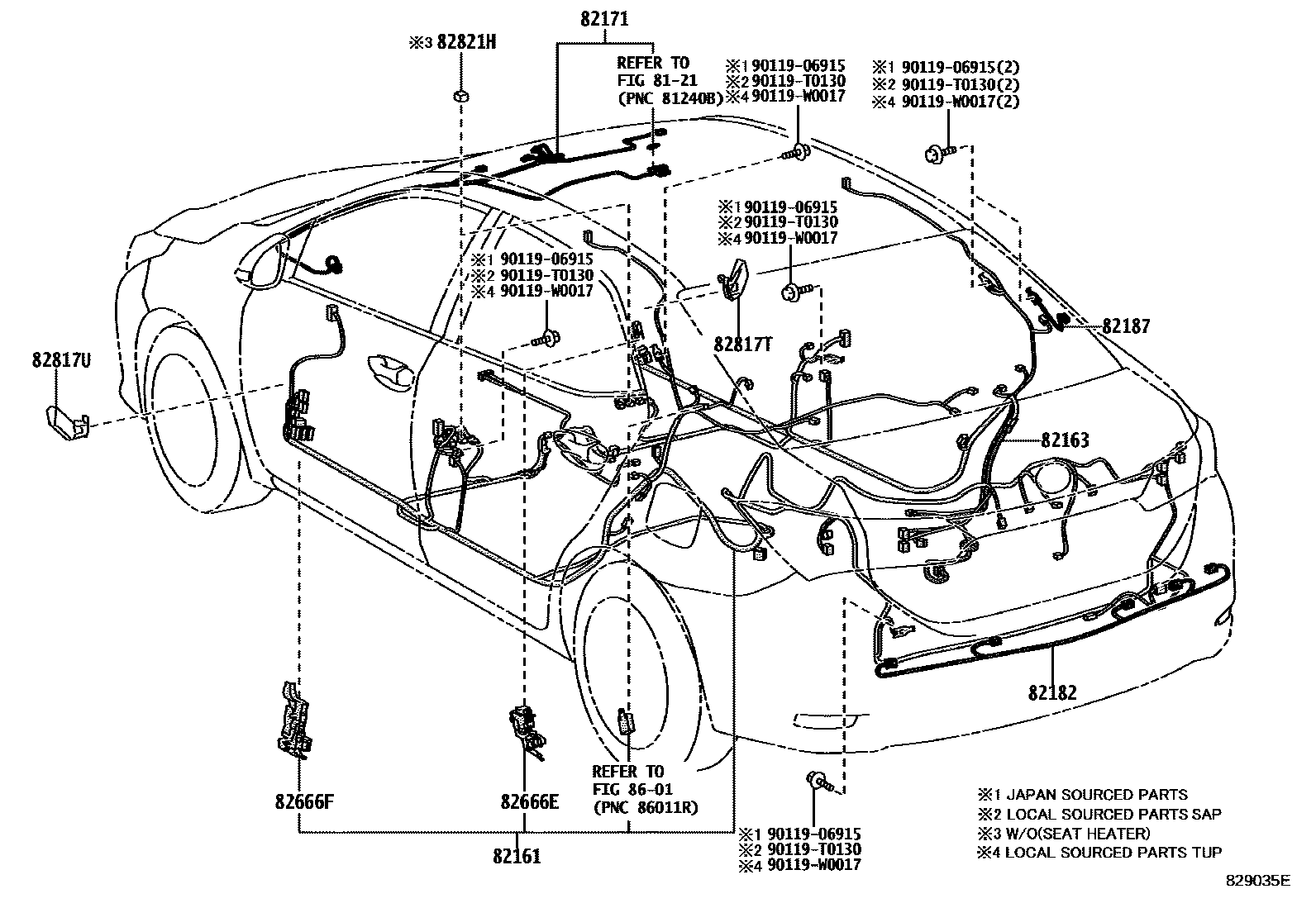

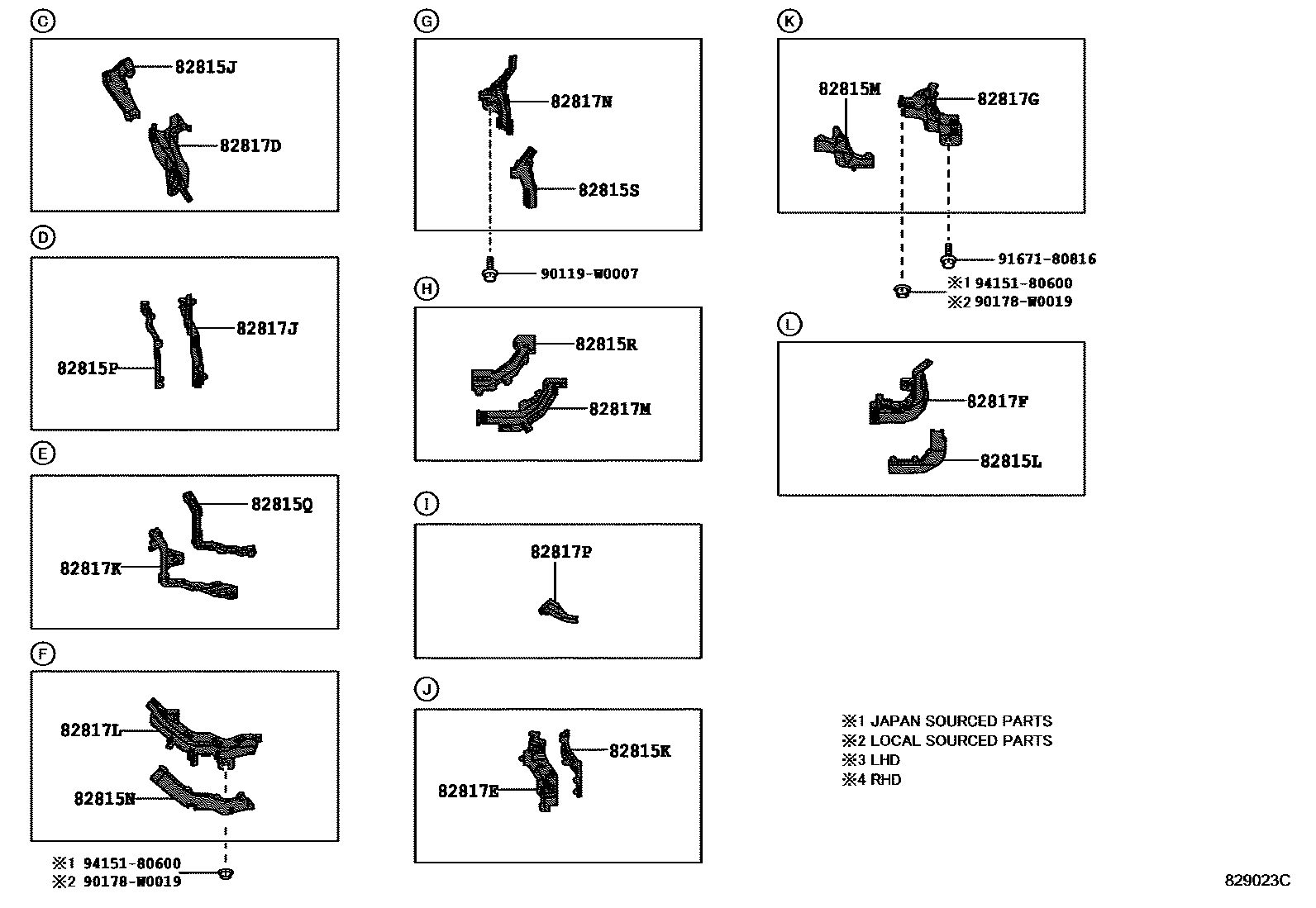

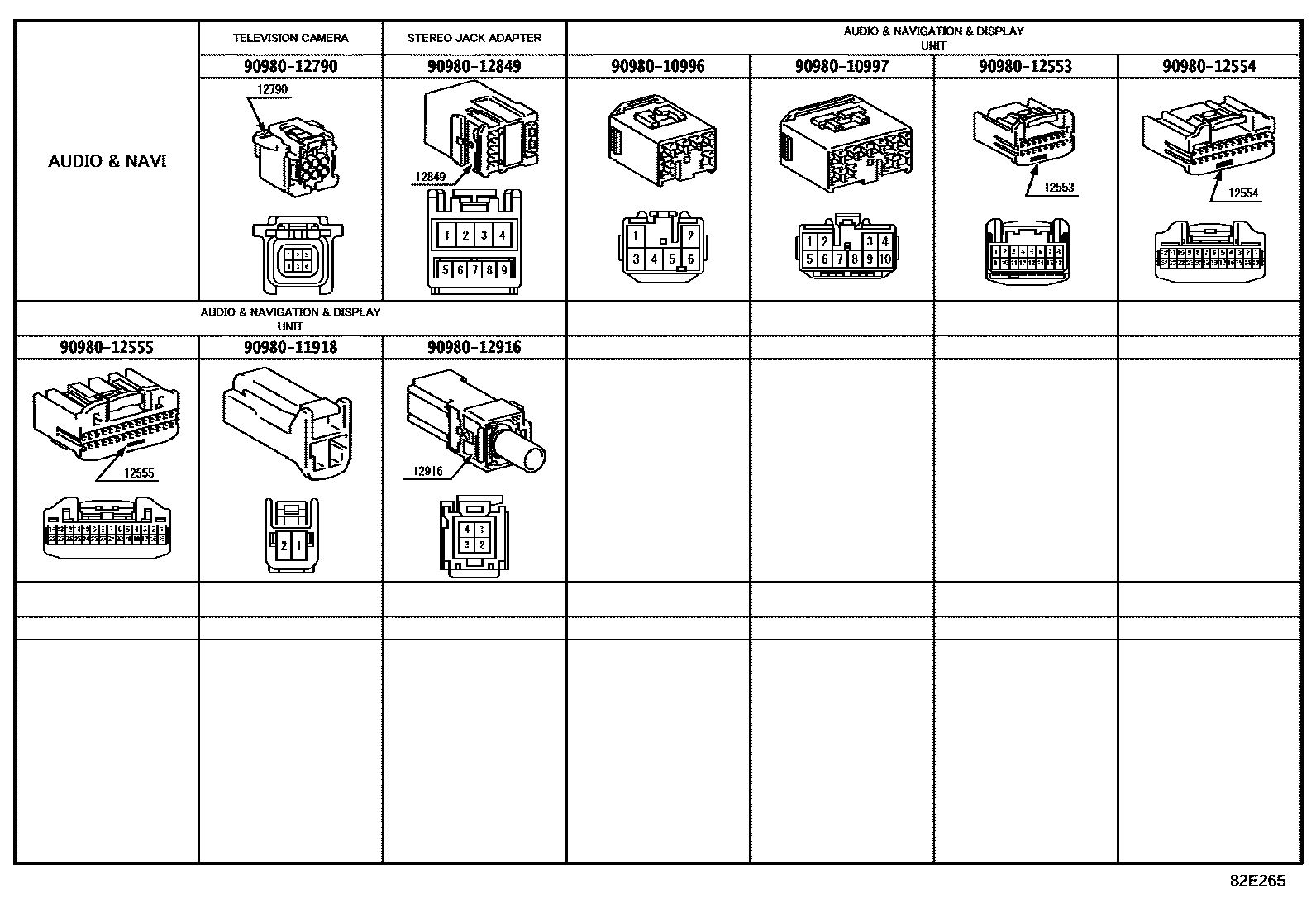

| 82161 | floor wiring harness | 82161-02R21 · 82161-0ZL70 · 82161-0ZL71 · 82161-0ZL72 · 82161-0ZL80 · 82161-0ZL81 · 82161-0ZL82 · 82161-0ZL90 · 82161-0ZL91 · 82161-0ZL92 · 82161-0ZM00 · 82161-0ZM01 · 82161-0ZM02 · 82161-0ZM10 · 82161-0ZM11 · 82161-0ZM12 · 82161-0ZN70 · 82161-0ZN71 · 82161-0ZN80 · 82161-0ZP00 · 82161-0ZP01 · 82161-0ZP30 · 82161-0ZP40 · 82161-0ZP50 · 82161-0ZP60 · 82161-0ZP61 · 82161-0ZZ50 · 82161-0ZZ51 · 82161-0ZZ60 · 82161-0ZZ61 · 82161-0ZZ62 · 82161-0ZZ70 · 82161-0ZZ71 · 82161-0ZZ72 · 82161-0ZZ80 · 82161-0ZZ81 · 82161-0ZZ82 · 82161-0ZZ90 · 82161-0ZZ91 · 82161-0ZZ92 · 82161-F2X50 · 82199-02250 · 82199-02251 · 82199-02270 · 82199-02300 · 82199-02301 · 82199-02310 · 82199-02311 · 82199-02320 · 82199-02720 · 82199-02Q80 · 82199-02Q90 · 82199-02R00 · 82199-02R10 · 82199-02R90 · 82199-02S00 · 82199-02S10 · 82199-02S20 · 82199-02S30 · 82199-02S40 · 82199-02U30 · 82199-02U50 · 82199-02U70 · 82199-02U71 · 82199-02U90 · 82199-02U91 · 82199-02V10 · 82199-02V11 · 82199-02W90 · 82199-02X00 · 82199-02X10 · 82199-0Z370 · 82199-0ZE30 |
| 82163 | Floor wiring harness No. 3 | 82163-02310 · 82163-02320 · 82163-02330 · 82163-02340 · 82163-02350 · 82163-02360 |
| 82171 | Roof No. 1 wiring harness | 82171-0Z090 · 82171-0Z091 · 82171-0Z100 · 82171-0Z101 · 82171-0Z110 · 82171-0Z111 · 82171-0Z120 · 82171-0Z121 · 82171-0Z150 · 82171-0Z160 · 82171-0Z170 · 82171-0Z220 · 82171-0Z230 · 82171-0Z240 · 82171-0Z250 · 82171-0Z260 · 82171-0ZE80 · 82171-0ZE81 · 82171-0ZE90 · 82171-0ZE91 · 82171-F2A10 · 82171-F2A20 · 82171-F2A30 · 82171-F2A40 |
| 82182 | Luggage No. 2 wiring harness | 82182-02030 |
| 82187 | Rear window wiring harness No. 2 | 82187-02220 · 82187-02221 · 82187-02230 · 82187-02231 |
| 82661D | No. 1 relay box side cover | 82661-12300 · 82661-12320 |
| 82662 | Relay box upper cover | 82662-12260 · 82662-12C00 |
| 82666A | Connector holder No. 2 | 82666-02380 · 82666-12510 |
| 82666B | No. 3 connector holder | 82666-02400 · 82666-12520 |
| 82666C | No. 4 connector holder | 82666-02420 |
| 82666D | No. 5 connector holder | 82666-02430 |
| 82666E | No. 6 connector holder | 82666-02460 |
| 82666F | No. 7 connector holder | 82666-02470 |
| 82666G | No. 8 connector holder | 82666-26080 |
| 82712A | Wire harness bracket | 82712-12070 |
| 82815A | Wiring harness protector cover | 82815-02130 · 82815-12160 |
| 82815G | No. 5 wire harness protector cover | 82815-02140 · 82815-12150 |
| 82815H | No. 6 wire harness protector cover | 82815-02370 · 82815-02390 |
| 82815J | No. 7 wire harness protector cover | 82815-0D070 · 82815-0D110 · 82815-12510 |
| 82815K | No. 8 wire harness protector cover | 82815-02280 · 82815-12420 · 82815-12520 |
| 82815L | No. 9 wire harness protector cover | 82815-02070 · 82815-12430 |
| 82815M | No. 10 wire harness protector cover | 82815-02290 · 82815-12530 |
| 82815N | No. 11 wire harness protector cover | 82815-0D100 |
| 82815P | No. 12 wire harness protector cover | 82815-0D120 |
| 82815Q | No. 13 wire harness protector cover | 82815-0D130 |
| 82815R | No. 14 wire harness protector cover | 82815-0D150 |
| 82815S | No. 15 wire harness protector cover | 82815-12490 |
| 82815T | No. 16 wire harness protector cover | 82815-02330 · 82815-12580 |
| 82817 | No. 1 wire harness protection device | 82817-02A80 · 82817-12B20 |
| 82817A | No. 2 wire harness protection device | 82817-02500 · 82817-02640 · 82817-12B10 |
| 82817B | No. 3 wire harness protection device | 82817-12J30 |
| 82817C | No. 4 wire harness protection device | 82817-02B00 · 82817-02B30 |
| 82817D | No. 5 wire harness protection device | 82817-0D140 · 82817-0D180 · 82817-12K80 |
| 82817E | No. 6 wire harness protection device | 82817-02790 · 82817-12J60 · 82817-12K90 |
| 82817F | No. 7 wire harness protection device | 82817-02380 · 82817-12J70 |
| 82817G | No. 8 wire harness protection device | 82817-02800 · 82817-02B20 |
| 82817J | No. 9 wire harness protection device | 82817-0D190 · 82817-12860 |
| 82817K | No. 10 wire harness protection device | 82817-0D200 · 82817-12J10 |
| 82817L | No. 11 wire harness protection device | 82817-0D170 · 82817-12L00 |
| 82817M | No. 12 wire harness protection device | 82817-0D210 |
| 82817N | No. 13 wire harness protection device | 82817-12F90 |
| 82817P | No. 14 wire harness protection device | 82817-12K60 |
| 82817T | No. 15 wire harness protection device | 82817-02C00 |
| 82817U | No. 16 wire harness protection device | 82817-02C10 |
| 82821A | Connector cover | 82821-12650 |
| 82821E | Connector cover | 82821-12660 |
| 82821H | Connector cover | 90980-10794 |
| 82823S | starter terminal cover | 82823-12110 · 82823-12120 |
| 82823T | Generator terminal cover | 82823-22050 |

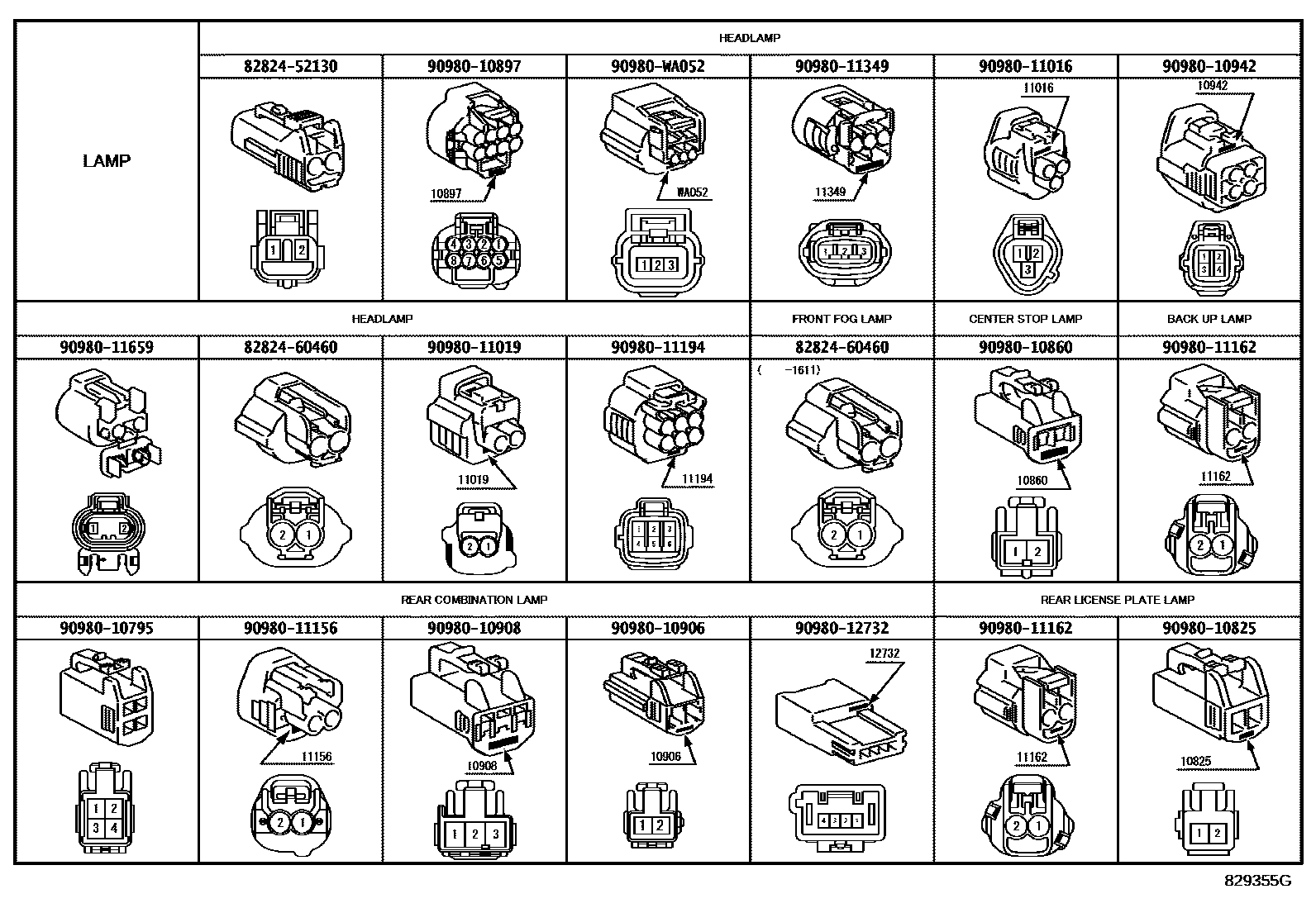

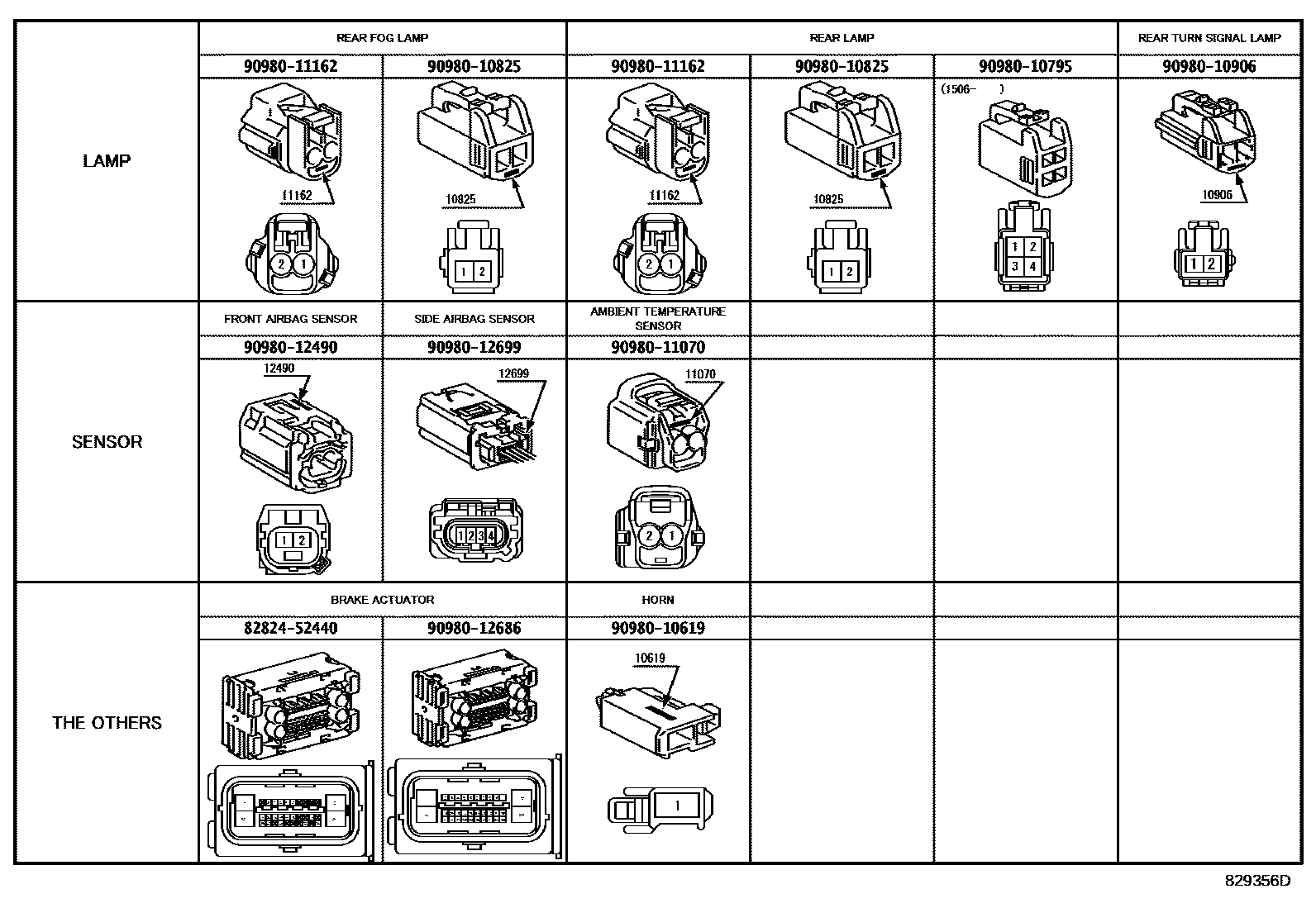

| 82824 | Harness connector | 82824-02050 |
