Toyota COROLLA 前门锁和车门把手 — Figure 6703

Toyota COROLLA EPC diagram 6703, 前门锁和车门把手, with 1 images and 24 PNC and OE references.

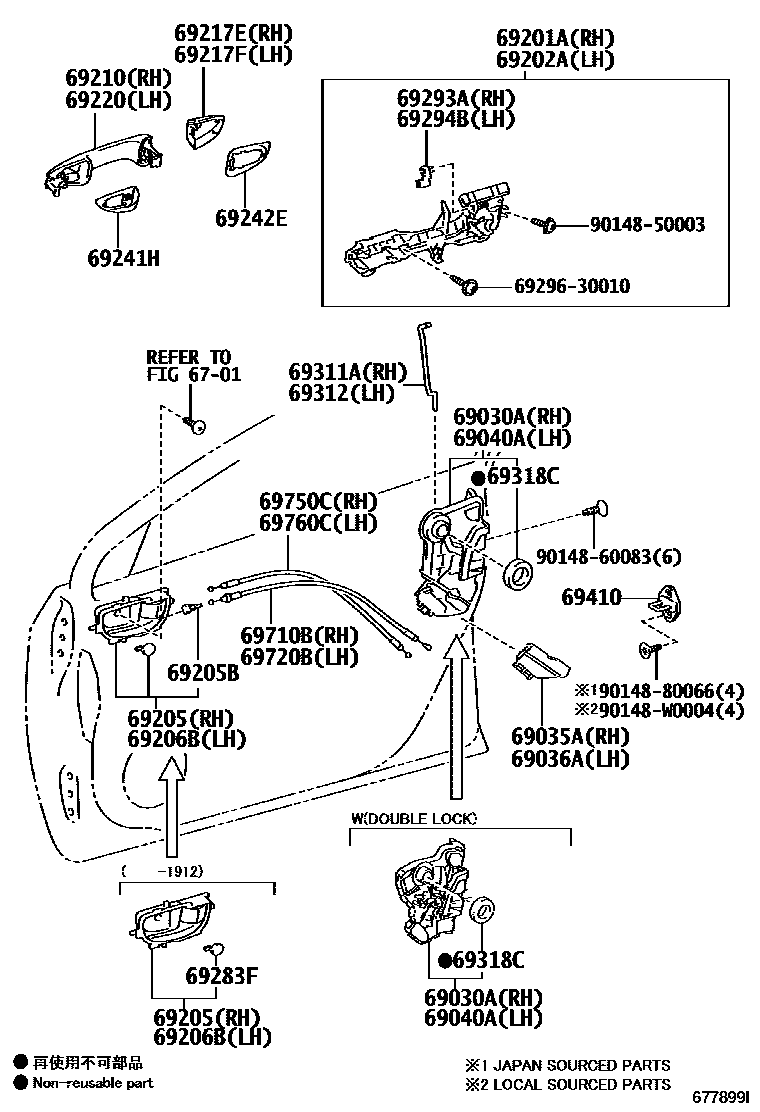

Toyota COROLLA 前门锁和车门把手 EPC diagram — 677899I
前门锁和车门把手 — 677899I (201306 – 999999)

PNC and OE references

PNCPart nameOE numbers
69030ARight front door lock assembly with motor69030-02250 · 69030-02500 · 69030-02501 · 69030-02560 · 69030-02570 · 69030-53080
69035ARight front door lock cover sub-assembly69035-02020
69036ALeft front door lock cover sub-assembly69036-02020
69040ALeft front door door lock assembly with motor69040-02240 · 69040-02490 · 69040-02491 · 69040-02530 · 69040-53090
69201ARight front door outer handle frame sub-assembly69201-02260 · 69201-02270
69202ALeft front door outer handle frame sub-assembly69202-02200 · 69202-02210
69205BCushion pad (for inner front door handle)90541-04027
69210Right front door outer handle assembly69211-02925 · 69211-02926
69217ERight front door outer handle cover69217-02942 · 69217-02943 · 69217-02944 · 69217-02945
69217FLeft front door outer handle cover69218-02900 · 69218-02901 · 69218-02902 · 69218-02903
69220Left front door outer handle assembly69212-02900 · 69212-02901
69241HFront door exterior handle pad69241-02160 · 69241-12120 · 69242-02150 · 69242-12080
69242EFront door rear outer handle pad69241-02170 · 69241-12140 · 69242-02160 · 69242-12090
69283FFront door inner handle frame plug69283-0D010
69293AFront door outer handle buckle69293-12030
69294BLeft front door outer handle buckle69293-12040
69311ARight front door lock opening lever69311-02270
69312Left front door lock opening lever69312-02270
69318Cdoor lock harness seal69318-51010
69410Front door lock plate assembly69410-0K070 · 69410-20110
69710BRight front door lock remote control cable assembly69710-02240 · 69710-02250
69720BLeft front door lock remote control cable assembly69710-02240 · 69710-02250
69750CRight front door inner lock cable assembly69750-02270 · 69750-02280
69760CLeft front door inner lock cable assembly69750-02270 · 69750-02280
