Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 2 images and 57 PNC and OE references.

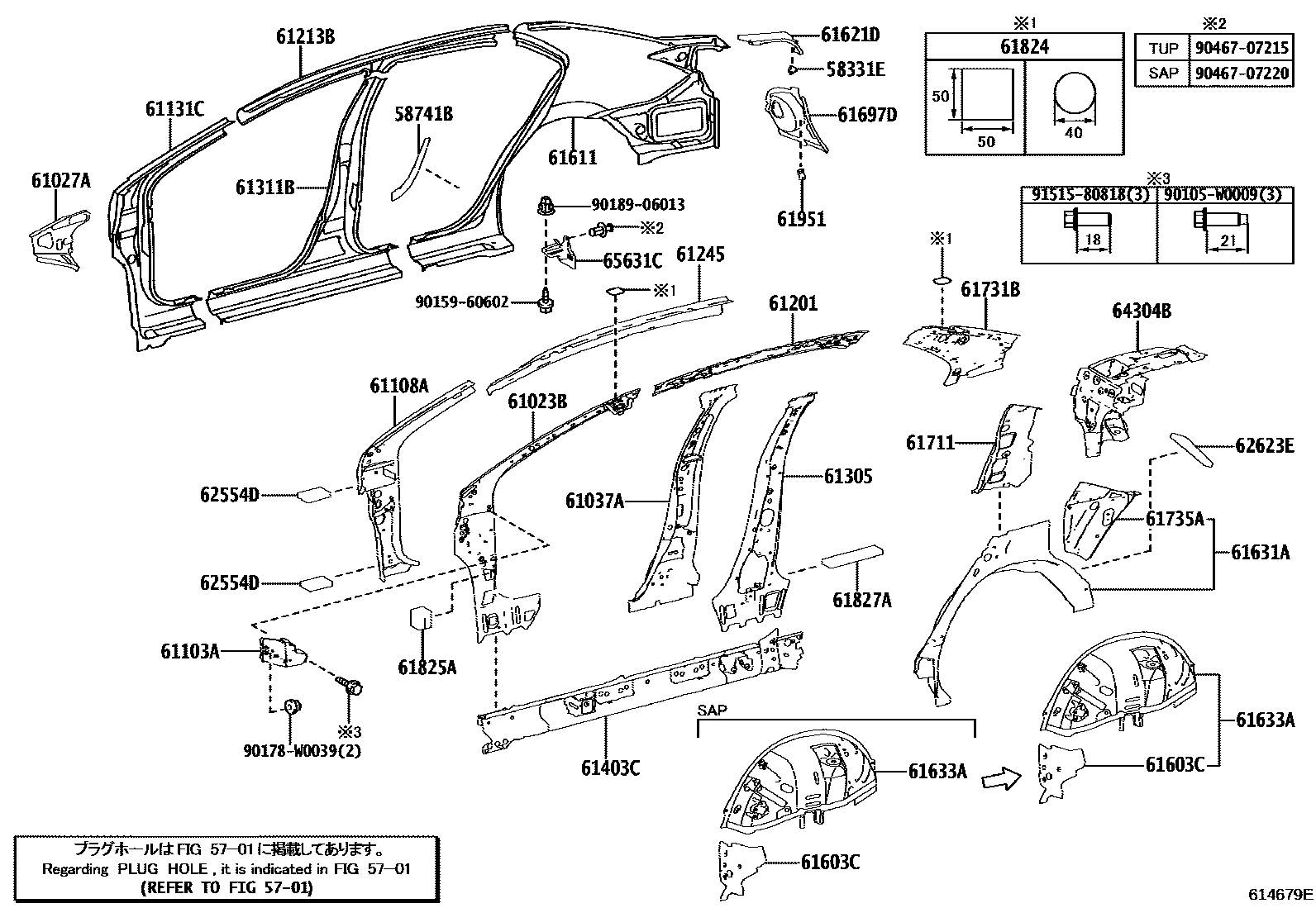

Toyota COROLLA 侧梁 EPC diagram — 614679E
侧梁 — 614679E (201306 – 999999)

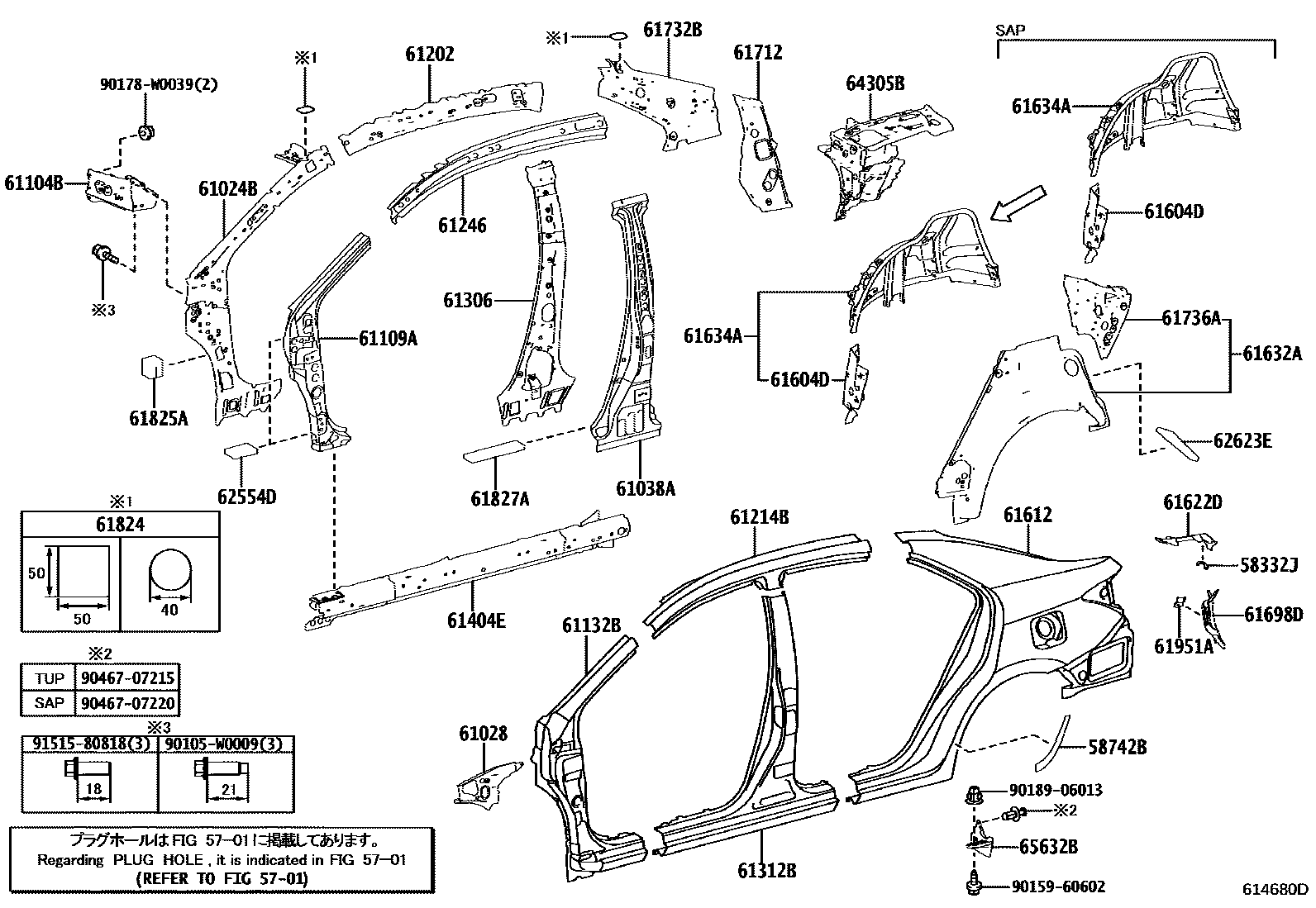

Toyota COROLLA 侧梁 EPC diagram — 614680D
侧梁 — 614680D (201306 – 999999)

PNC and OE references

PNCPart nameOE numbers
58331ENo. 1 suitcase decorative panel bracket58331-02120
58332JNo. 2 suitcase decorative panel bracket58332-02080
58741BRight side enclosure protection panel58741-02180 · 58741-02190
58742BLeft side enclosure protection panel58742-02170 · 58742-02180
61023BRight body inner front pillar sub-assembly61023-02300
61024BLeft body inner front pillar sub-assembly61024-02280
61027ARight body outer front pillar sub-assembly61027-02020
61028Right body inner rear pillar sub-assembly61028-02020
61037ARight body center pillar reinforcement sub-assembly61037-02230
61038ALeft body center pillar reinforcement sub-assembly61038-02230
61103ARight front wall side reinforcement sub-assembly61103-02170 · 61103-02171 · 61103-02210 · 61103-02211
61104BLeft front wall side reinforcement sub-assembly61104-02170 · 61104-02200
61108ARight body front pillar lower reinforcement sub-assembly61108-02210
61109ALeft side body front pillar lower reinforcement sub-assembly61109-02210
61131CRight body outer front pillar61131-02290 · 61131-02300
61132BLeft body outer front pillar61132-02320 · 61132-02330
61201Roof right side longitudinal beam sub-assembly61201-02220
61202Roof left side longitudinal beam sub-assembly61202-02220
61213BNo. 2 longitudinal beam on the outer right side of the roof61213-02080 · 61213-02090
61214BNo. 2 longitudinal beam on the left side of the roof61214-02080 · 61214-02090
61245Roof right outer longitudinal beam reinforcement61245-02210
61246Roof left outer longitudinal beam reinforcement61246-02210
61305Right body center pillar lower reinforcement sub-assembly61305-02130
61306Left body center pillar lower reinforcement sub-assembly61306-02130
61311BRight body outer center pillar61311-02280 · 61311-02290
61312BLeft body outer center pillar61312-02270 · 61312-02280
61403CRight door outer sill reinforcement sub-assembly61403-02180
61404ELeft door outer sill reinforcement sub-assembly61404-02180
61603CRight wheel cover sub-assembly61603-02020 · 61603-12600
61604DLeft side wheel cover sub-assembly61604-02020 · 61604-12610
61611Right side hoarding61601-02390 · 61601-02400
61612left side panel61602-02420 · 61602-02430
61621DBack door right opening slot61621-02200 · 61621-02210
61622DRear door left opening slot61622-02200 · 61622-02210
61631ARight wheel cover outer panel61605-02120 · 61605-02130
61632ALeft side wheel cover outer panel61606-02120 · 61606-02130
61633ARight wheel housing lining panel61633-02904 · 61633-02906 · 61633-02907
61634ALeft side wheel housing lining panel61634-02906 · 61634-02908 · 61634-02909
61697DRight side enclosure end cover61697-02100 · 61697-02110
61698DLeft side enclosure end cover61698-02100 · 61698-02110
61711Roof right side outer panel61711-02120
61712Roof left outer panel61712-02120
61731BRoof right inner panel61731-02270 · 61731-02280
61732BRoof left inner panel61732-02270 · 61732-02280
61735ARight rear roof inner panel61735-02170 · 61735-02180
61736ALeft rear roof inner panel61736-02170 · 61736-02180
61824Noise Control Panel No. 161824-02180 · 61824-12070 · 61824-52030
61825ANoise Control Panel No. 261825-02020 · 61825-02130
61827ANoise Control Panel No. 461827-02030 · 61827-02120
61951Right trim part bracket61951-02070
61951ALeft trim part bracket61951-02070
62554Dfront pillar pad62554-02190
62623ERight rear side wheel housing lining block62623-02030 · 62623-02070
64304BGlove box bracket right reinforcement sub-assembly64304-02160 · 64304-02170 · 64304-02400
64305BGlove box bracket left reinforcement sub-assembly64305-02160 · 64305-02170 · 64305-02400
65631CRight rear wheel house front panel65631-02240
65632BLeft rear wheel house front panel65632-02240
