Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 2 images and 42 PNC and OE references.

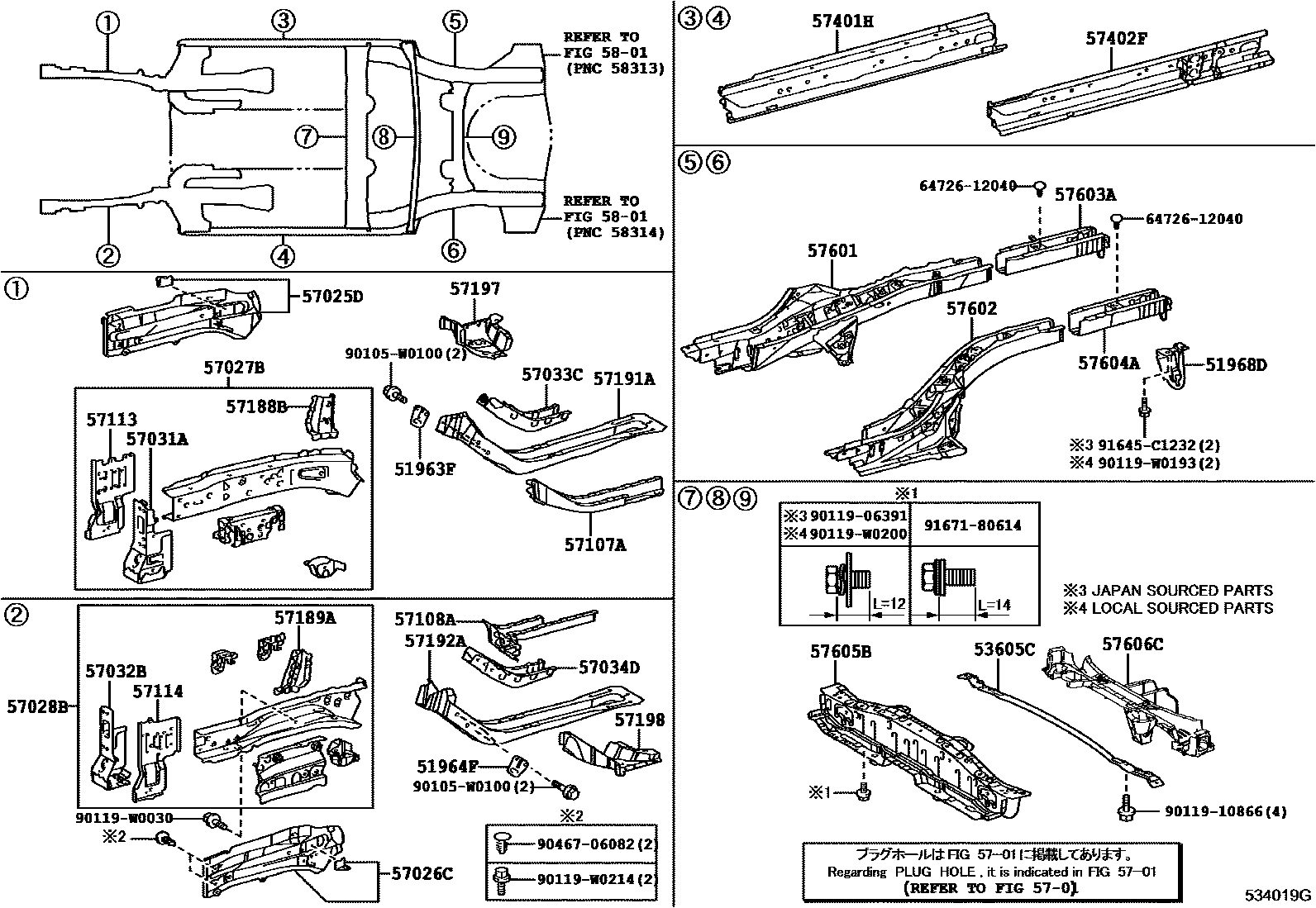

Toyota COROLLA Floor stringers EPC diagram — 534019G
Floor stringers — 534019G (201306 – 999999)

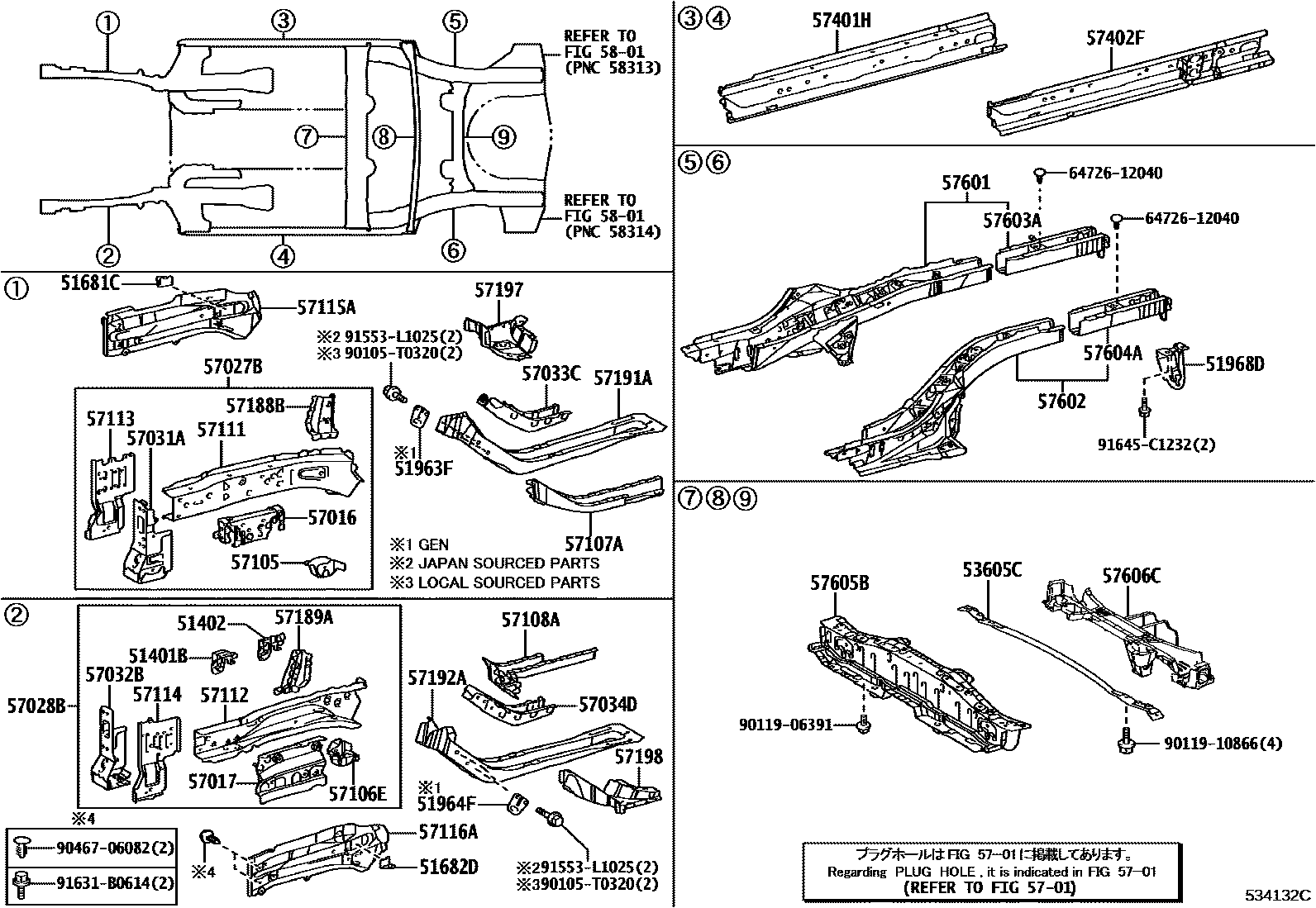

Toyota COROLLA Floor stringers EPC diagram — 534132C
Floor stringers — 534132C (201401 – 999999)

PNC and OE references

PNCPart nameOE numbers
51401BEngine front mounting bracket sub-assembly51401-12020
51402Engine left front mounting bracket sub-assembly51402-12020
51681CRight front wheel brake flexible hose support plate51681-12080
51682DLeft front wheel brake flexible hose support plate51682-12080
51963Ftransport hook51963-02080 · 51963-02100
51964Fleft transport hook51964-02020 · 51964-02030
51968DLeft rear transport hook51968-02080 · 51968-02100
53605CRear floor longitudinal beam bracket sub-assembly53605-02010 · 53605-02011 · 53605-02060 · 53605-12021
57016Right front longitudinal beam reinforcement sub-assembly57016-12110
57017Left front longitudinal beam reinforcement sub-assembly57017-12070
57025DRight front outer longitudinal beam sub-assembly57025-02020
57026CLeft front outer longitudinal beam sub-assembly57026-02020
57027BRight front inner longitudinal beam sub-assembly57027-02020 · 57027-02040
57028BLeft front inner longitudinal beam sub-assembly57028-02020 · 57028-02030
57031ANo. 2 right front longitudinal beam reinforcement sub-assembly57031-02010 · 57031-12010
57032BNo. 2 left front longitudinal beam reinforcement sub-assembly57032-02010 · 57032-12010
57033CNo. 3 right front longitudinal beam reinforcement sub-assembly57033-02020 · 57033-12010
57034DNo. 3 left front longitudinal beam reinforcement sub-assembly57034-02020 · 57034-12010
57105Right front suspension cross member front mounting bracket sub-assembly57105-12160
57106ELeft front suspension cross member front mounting bracket sub-assembly57106-12150
57107ANo. 2 right front longitudinal beam plate sub-assembly57107-02020 · 57107-12120
57108ANo. 2 left front longitudinal beam plate sub-assembly57108-02020 · 57108-12140
57111Right front longitudinal beam57111-02120
57112Left front longitudinal beam57112-02110
57113Right front longitudinal beam extension57113-02070 · 57113-02080
57114Left front longitudinal beam extension57114-02070 · 57114-02080
57115ARight front longitudinal beam outer panel57115-02050
57116ALeft front longitudinal beam outer panel57116-02050
57188BRight front longitudinal beam to spring bracket corner plate57188-02010 · 57188-12030
57189ALeft front longitudinal beam to spring bracket corner plate57189-02010 · 57189-12010
57191ARight rear longitudinal member inside front floor57191-02100 · 57191-02110
57192ALeft rear longitudinal member inside front floor57192-02100 · 57192-02110
57197Right front torsion box section piece57197-02030 · 57197-12040
57198Left front anti-torsion box section piece57198-02010 · 57198-12040
57401HFloor right inner longitudinal beam sub-assembly57401-02240 · 57401-05060
57402FFloor left inner longitudinal beam sub-assembly57402-02240 · 57402-05060
57601Rear floor right longitudinal beam sub-assembly57601-02172 · 57601-02929
57602Rear floor left longitudinal beam sub-assembly57602-02172 · 57602-02928
57603ARear floor right rear longitudinal beam sub-assembly57603-02070 · 57603-02140
57604ARear floor left rear longitudinal beam sub-assembly57604-02040 · 57604-05020
57605BRear floor No. 1 cross member sub-assembly57605-02040 · 57605-02140
57606CRear floor No. 2 cross member sub-assembly57606-02100 · 57606-02220
