Toyota COROLLA 制动助力器和真空管 — Figure 4703

Toyota COROLLA EPC diagram 4703, 制动助力器和真空管, with 7 images and 10 PNC and OE references.

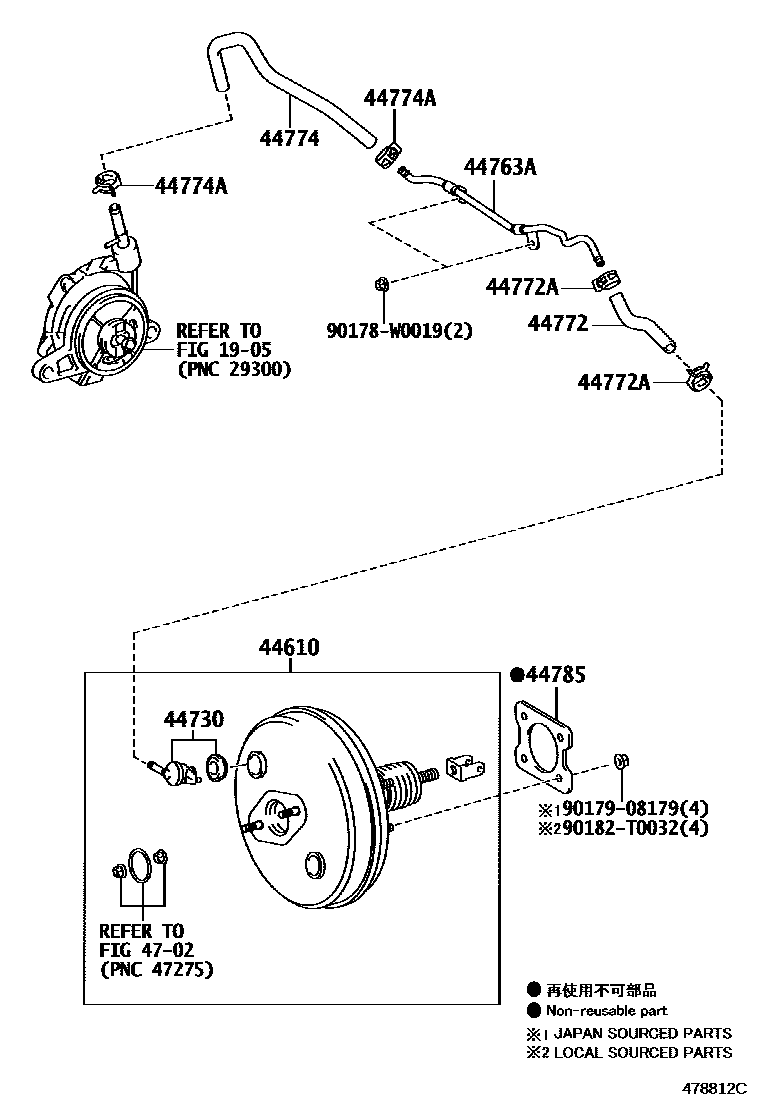

Toyota COROLLA 制动助力器和真空管 EPC diagram — 478812C
制动助力器和真空管 — 478812C (201306 – 999999)

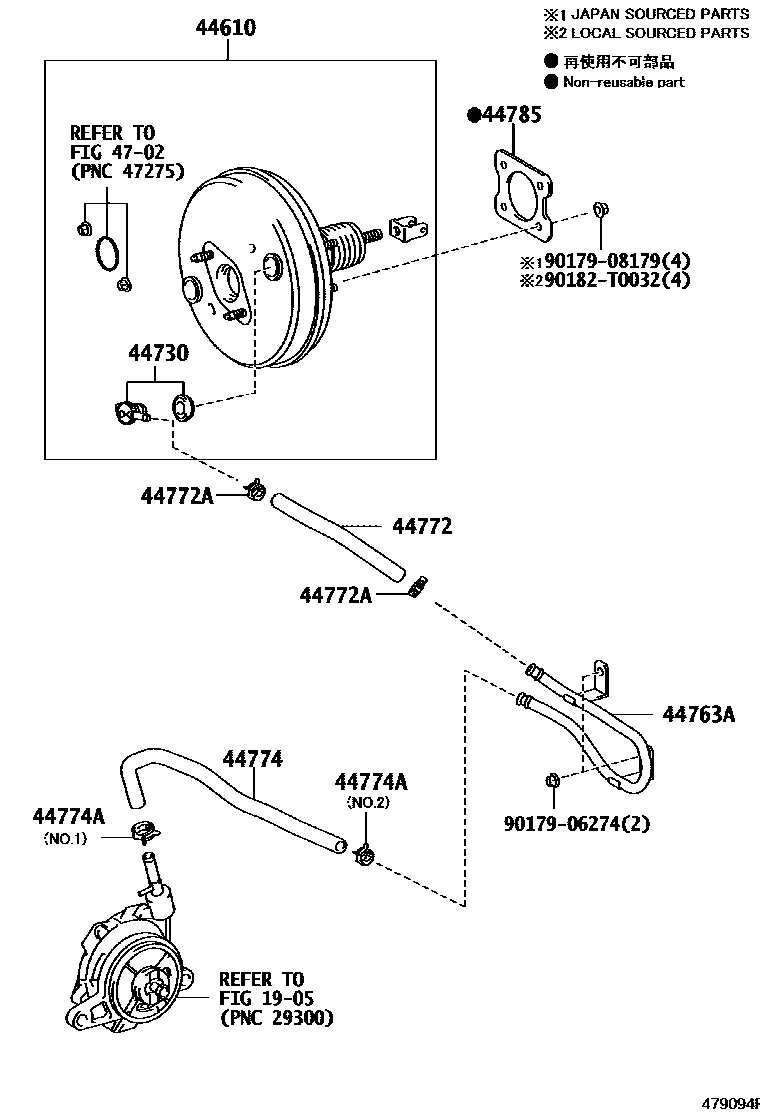

Toyota COROLLA 制动助力器和真空管 EPC diagram — 479094F
制动助力器和真空管 — 479094F (201401 – 999999)

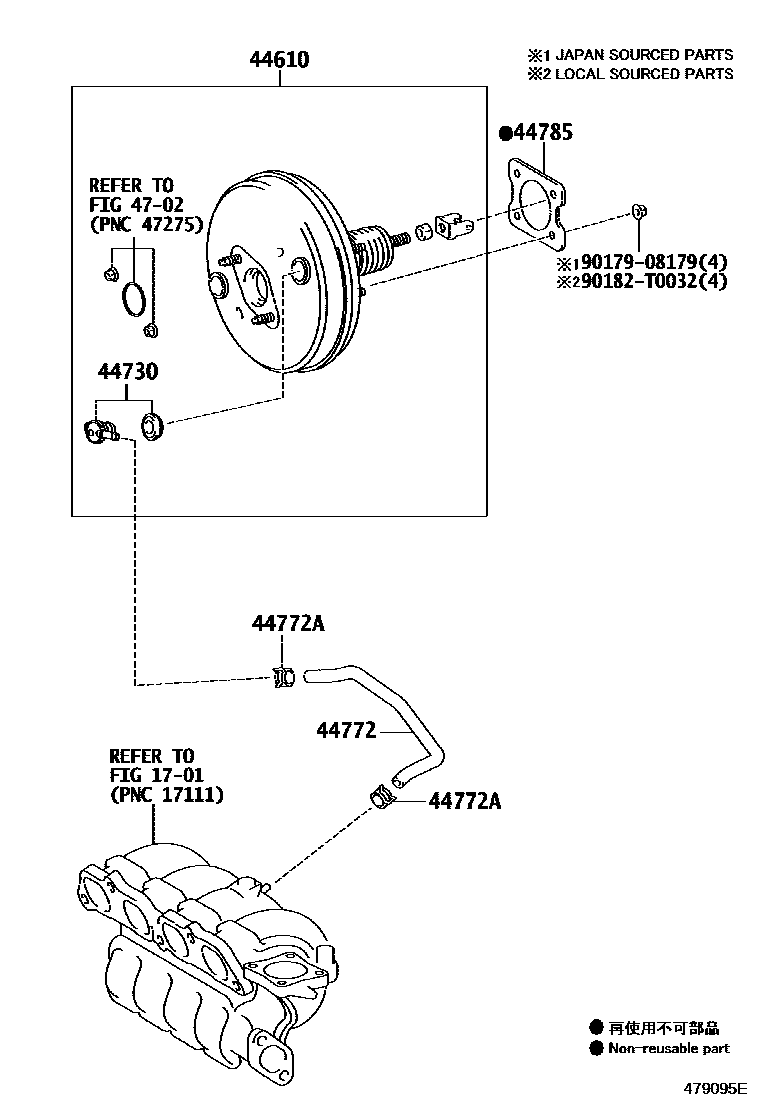

Toyota COROLLA 制动助力器和真空管 EPC diagram — 479095E
制动助力器和真空管 — 479095E (201401 – 999999)

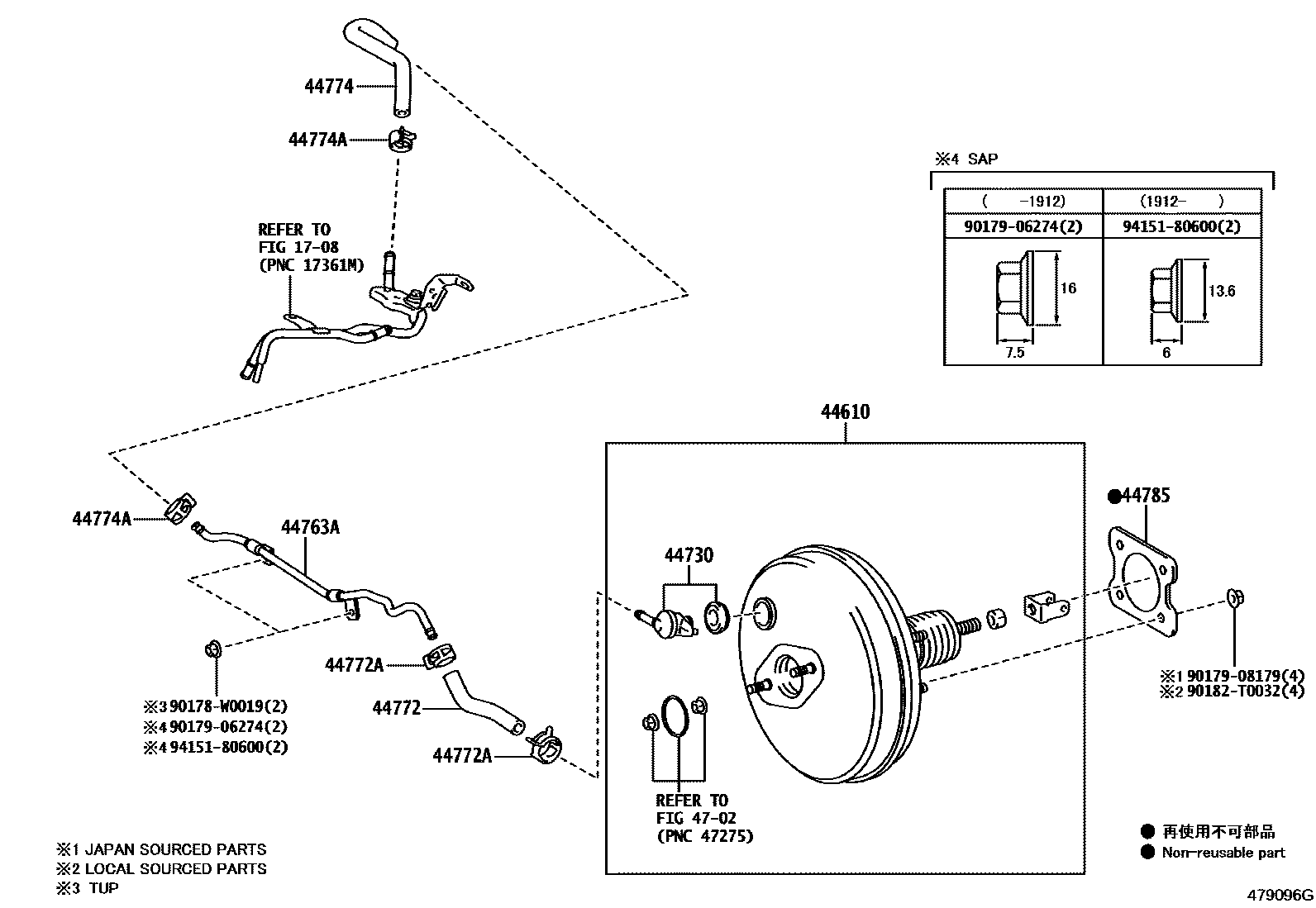

Toyota COROLLA 制动助力器和真空管 EPC diagram — 479096G
制动助力器和真空管 — 479096G (201401 – 999999)

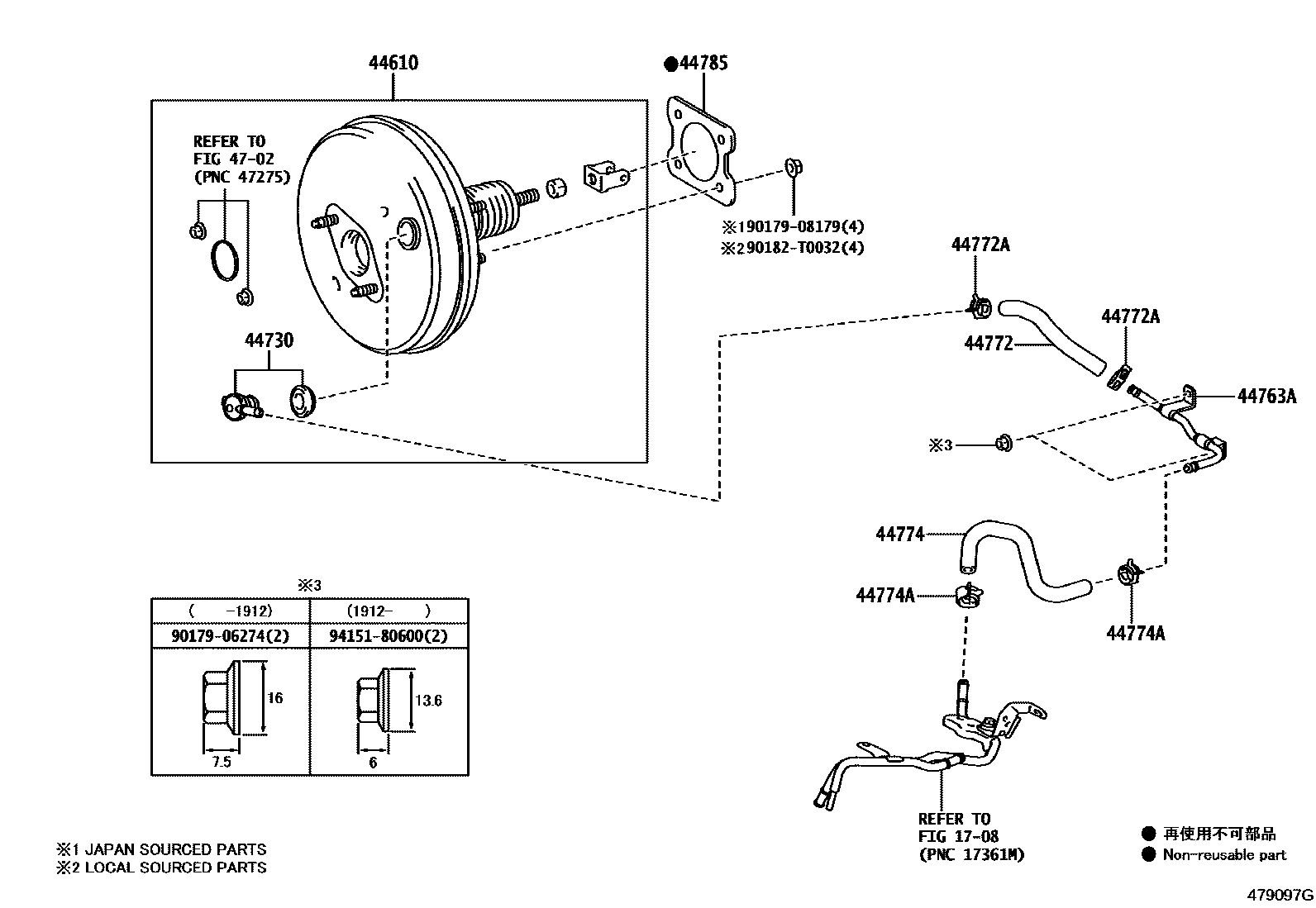

Toyota COROLLA 制动助力器和真空管 EPC diagram — 479097G
制动助力器和真空管 — 479097G (201401 – 999999)

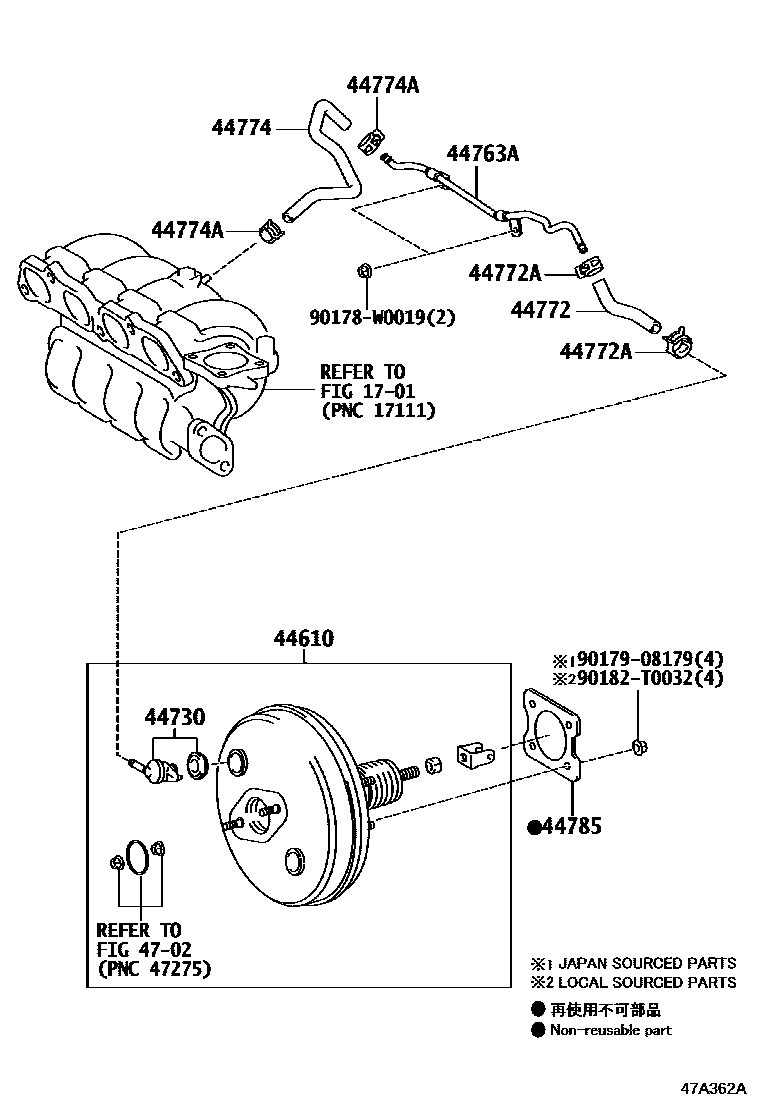

Toyota COROLLA 制动助力器和真空管 EPC diagram — 47A362B
制动助力器和真空管 — 47A362B (201606 – 999999)

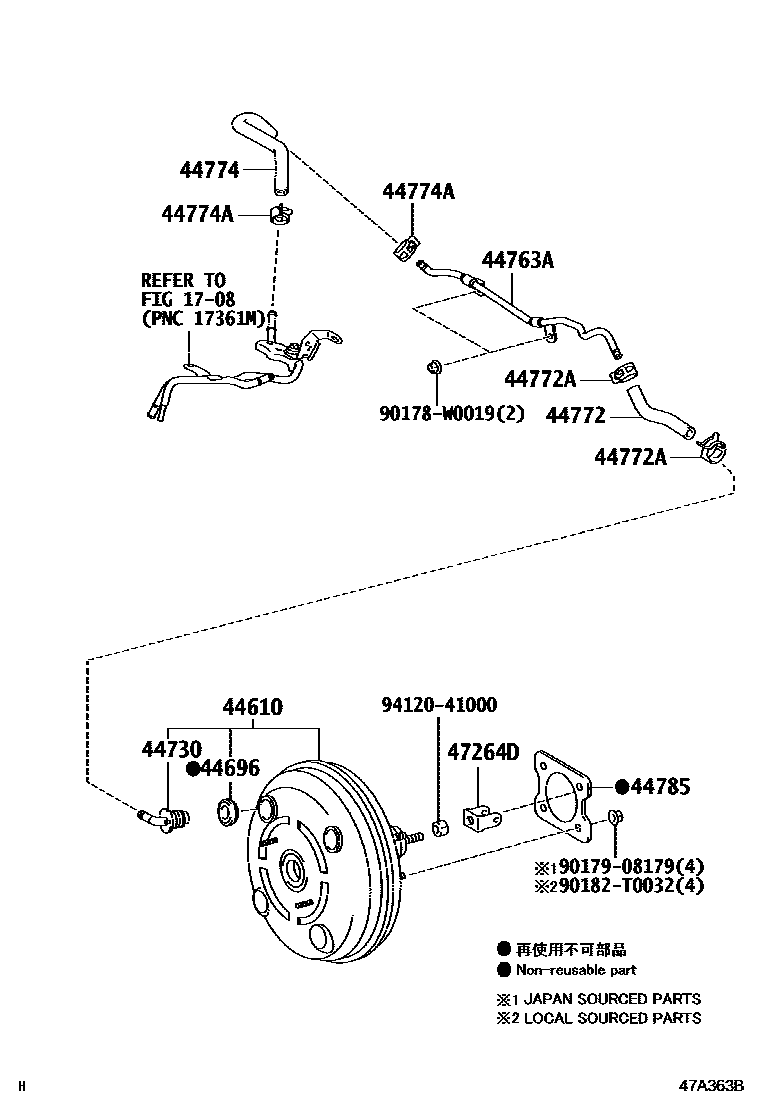

Toyota COROLLA 制动助力器和真空管 EPC diagram — 47A363B
制动助力器和真空管 — 47A363B (201606 – 999999)

PNC and OE references

PNCPart nameOE numbers
44610brake booster assembly44610-09A50 · 44610-09A70 · 44610-09C40 · 44610-09D30 · 44610-09D40 · 44610-09D50 · 44610-09E30 · 44610-12L30
44696One-way valve seal90480-24439
44730Vacuum check valve assembly (for brake)44730-09020 · 44730-20170
44763APipe No. 1 (hose to hose)44763-12400 · 44763-12440 · 44763-12450
44772Hoses (check valve to connector tube)44772-02340 · 44772-02350 · 44772-02360 · 44772-12580 · 44772-12620 · 44772-12701 · 44772-12710
44772AClip (for check valve to connector tube)90466-W0008 · 90467-16014
44774Hoses (joints to connector tubes)44774-02410 · 44774-02420 · 44774-02430 · 44774-02440 · 44774-12530 · 44774-12560 · 44774-12740 · 44774-12751 · 44774-12770 · 44774-64040
44774AClip (for fitting to connector tube hose)90466-W0008 · 90467-16014 · 96133-41500
44785brake booster pad44785-05020 · 44785-12040
47264DBrake master cylinder push rod U-shaped clamp47264-63020
