Toyota COROLLA 离合器壳和变速器壳(MTM) — Figure 3302

Toyota COROLLA EPC diagram 3302, 离合器壳和变速器壳(MTM), with 3 images and 21 PNC and OE references.

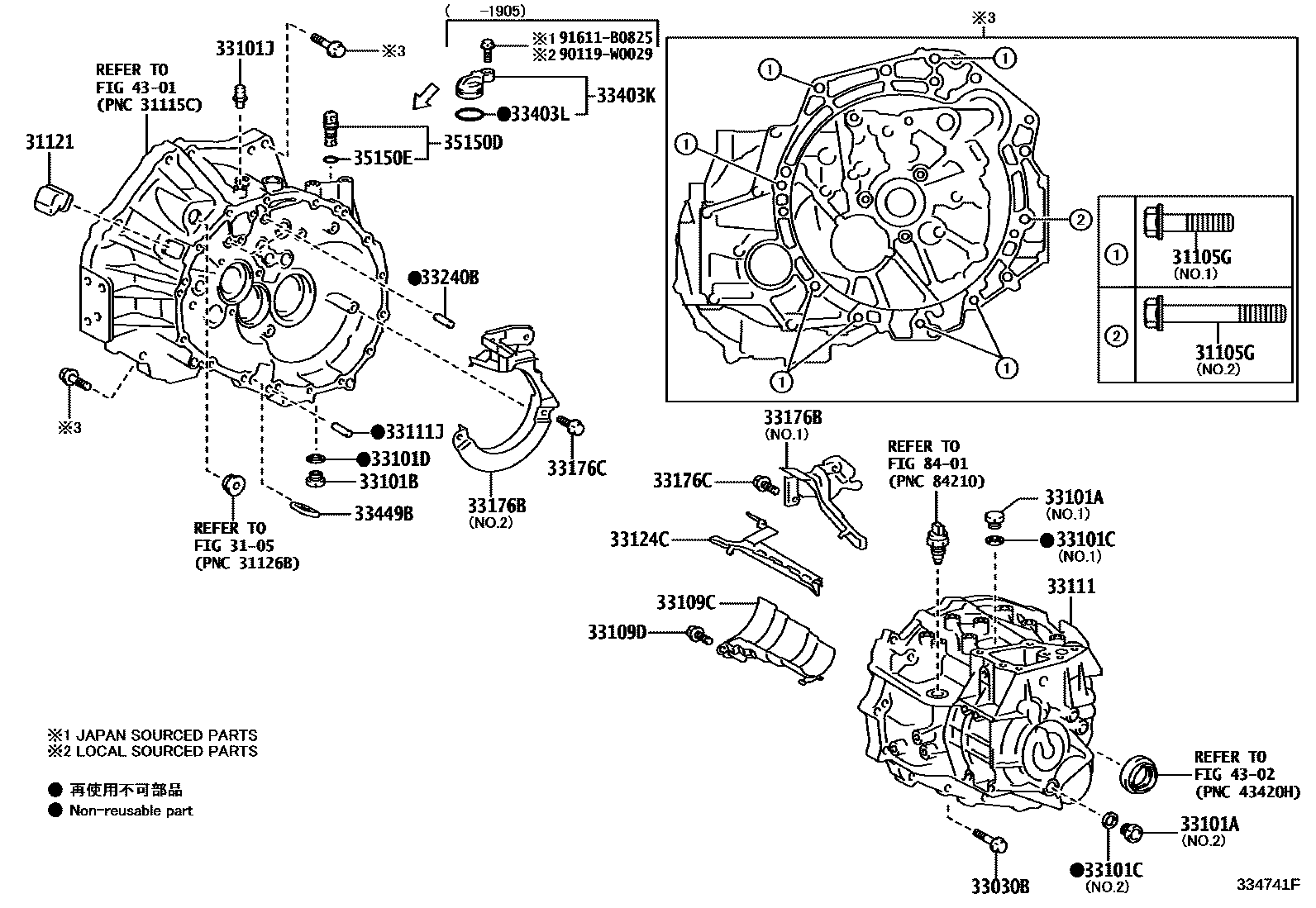

Toyota COROLLA 离合器壳和变速器壳(MTM) EPC diagram — 334741F
离合器壳和变速器壳(MTM) — 334741F (201306 – 999999)

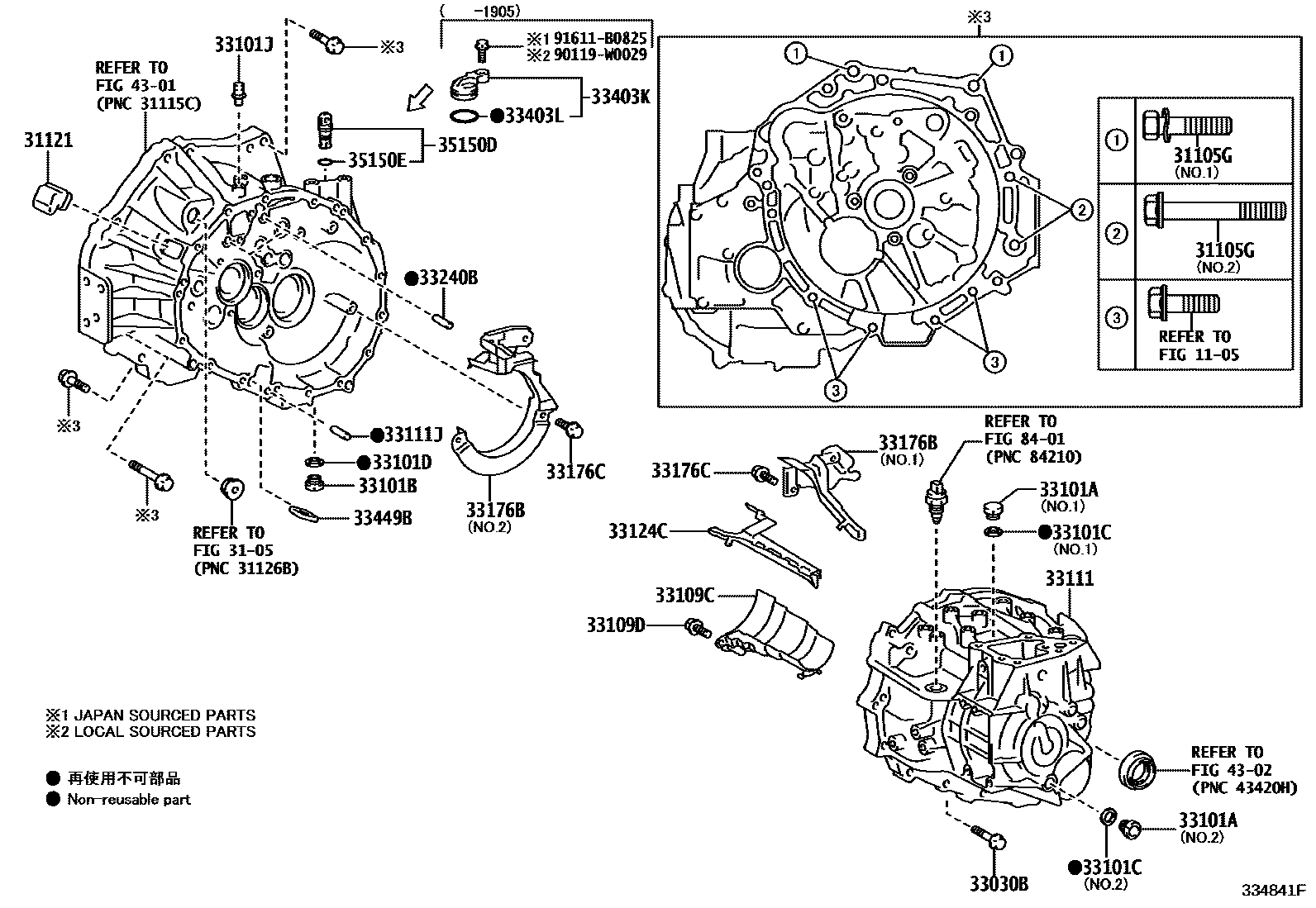

Toyota COROLLA 离合器壳和变速器壳(MTM) EPC diagram — 334841F
离合器壳和变速器壳(MTM) — 334841F (201401 – 999999)

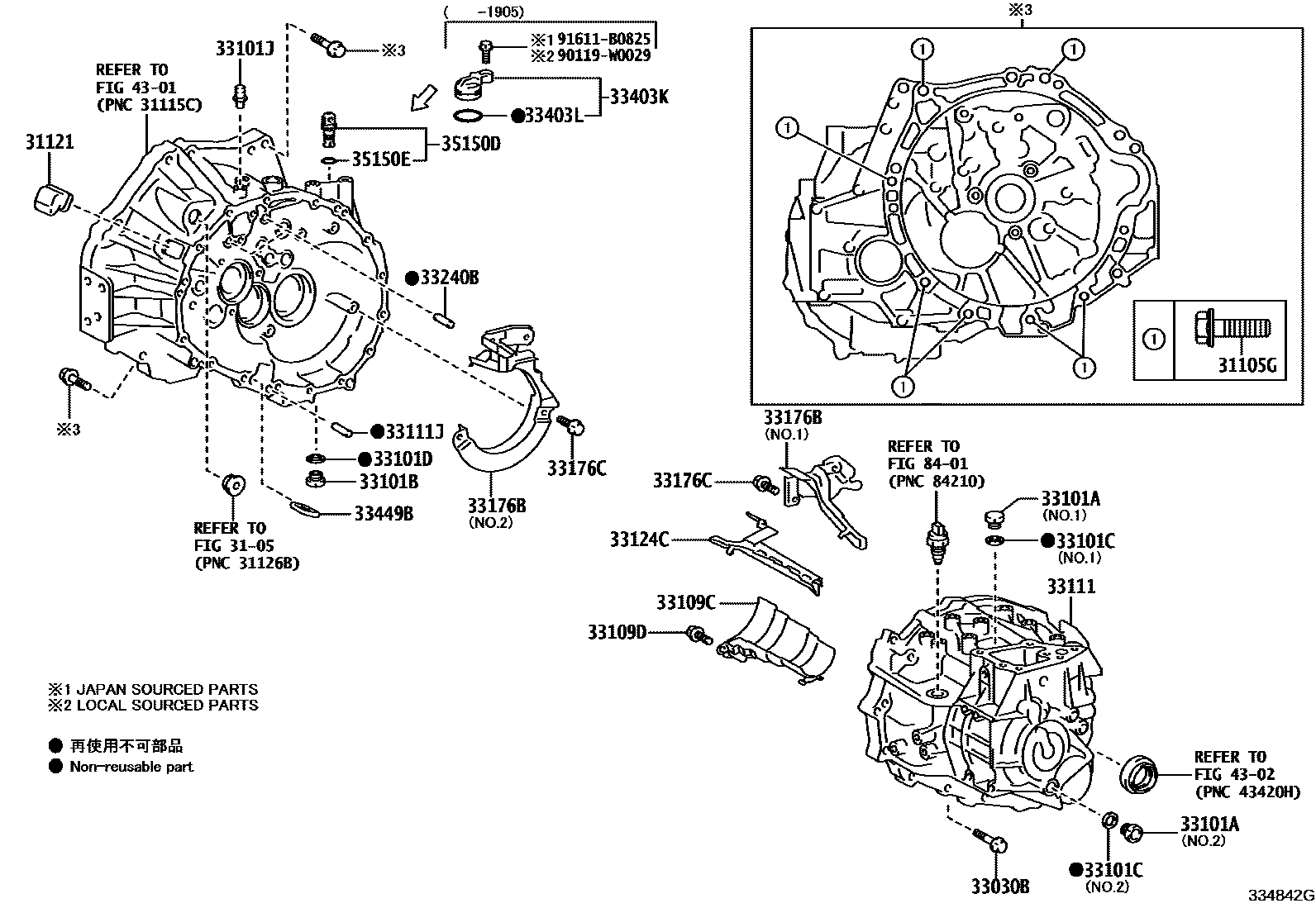

Toyota COROLLA 离合器壳和变速器壳(MTM) EPC diagram — 334842G
离合器壳和变速器壳(MTM) — 334842G (201401 – 999999)

PNC and OE references

PNCPart nameOE numbers
31105GBolts (for securing transaxle housing and engine)90105-W0044 · 90105-W0177 · 90119-W0097 · 90119-W0155 · 91552-81045 · 91552-81080 · 91552-81245 · 91552-81280 · 91612-61045 · 91619-61245
31121No. 1 clutch housing cover31121-05010
33030BBolts (for securing transaxle housing and gearbox)90105-W0209 · 91551-10840
33101AScrew plug (for manual transmission oil filler port)90341-14032 · 90341-18033
33101BScrew plug (for manual transmission drain port)90341-18023
33101CGasket (for manual transmission filler plug)12157-10010 · 90430-14003
33101DGasket (for manual transmission drain plug)12157-10010
33101Jvent plug90930-03133
33109CManual transmission oil separator sub-assembly33109-0D010 · 33109-0D011
33109DBolt (for manual transmission oil separator)90105-W0035 · 91551-80816
33111Manual transmission housing33111-02050 · 33111-02052 · 33111-02053
33111JDirect sales (for manual transmission)90250-08054
33124CNo. 1 oil collecting pipe (MTM)33124-0D050
33176BTransmission oil separator (MTM)33176-0D020 · 33176-0D030
33176CBolt (for transmission oil separator)90105-W0035 · 91551-80816
33240BDirect sale (for reverse shift arm bracket)90250-08054
33403KSpeedometer driven gear hole cover sub-assembly33403-0D020 · 33403-35230
33403LO-ring96711-24030
33449Bderailleur magnet33449-20010
35150Dgearbox plug assembly35150-44010
35150EO-ring (for gearbox plug)90301-09173
