Toyota COROLLA Exhaust Pipe — Figure 1702

Toyota COROLLA EPC diagram 1702, Exhaust Pipe, with 6 images and 10 PNC and OE references.

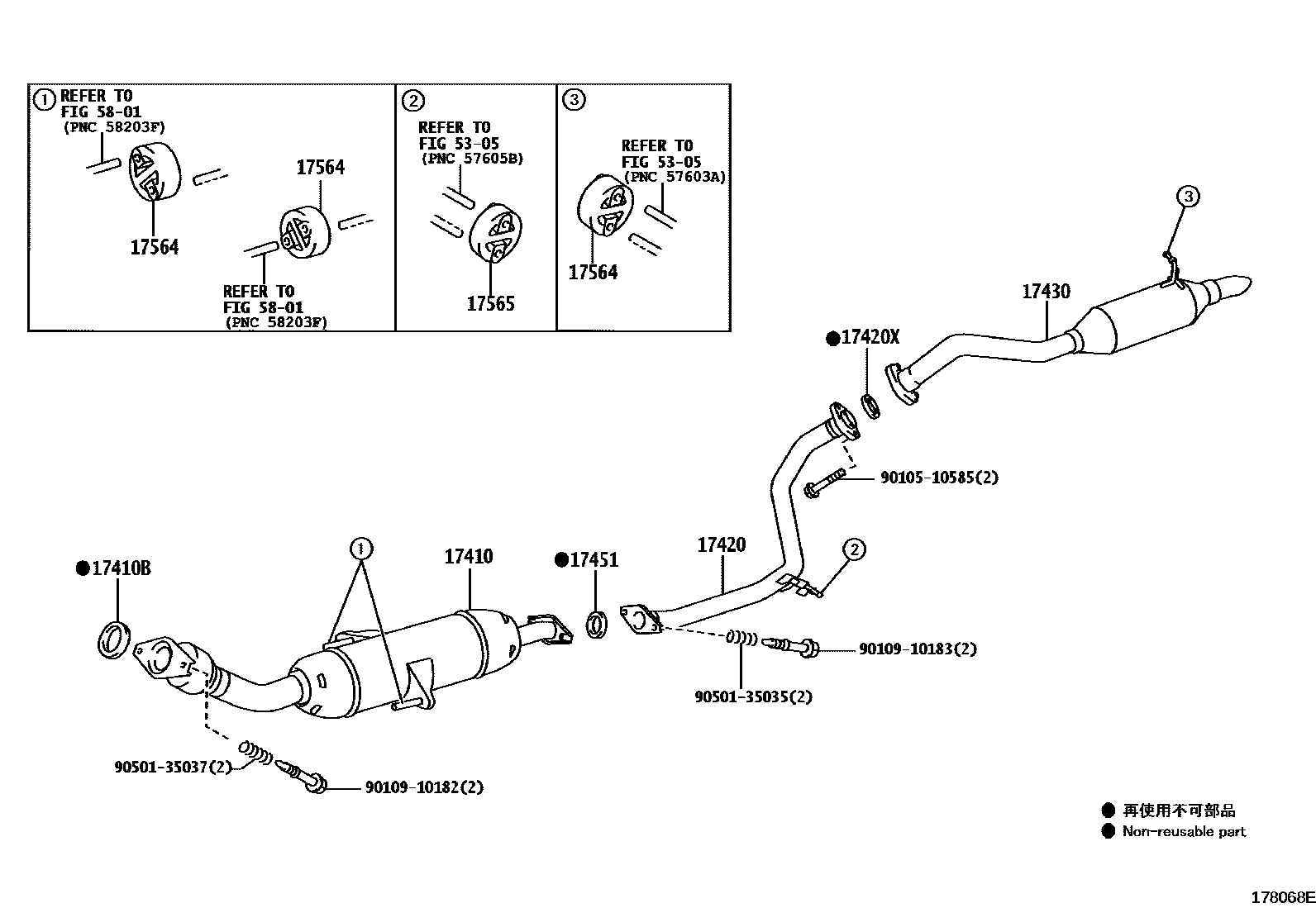

Toyota COROLLA Exhaust Pipe EPC diagram — 178068E
Exhaust Pipe — 178068E (201306 – 999999)

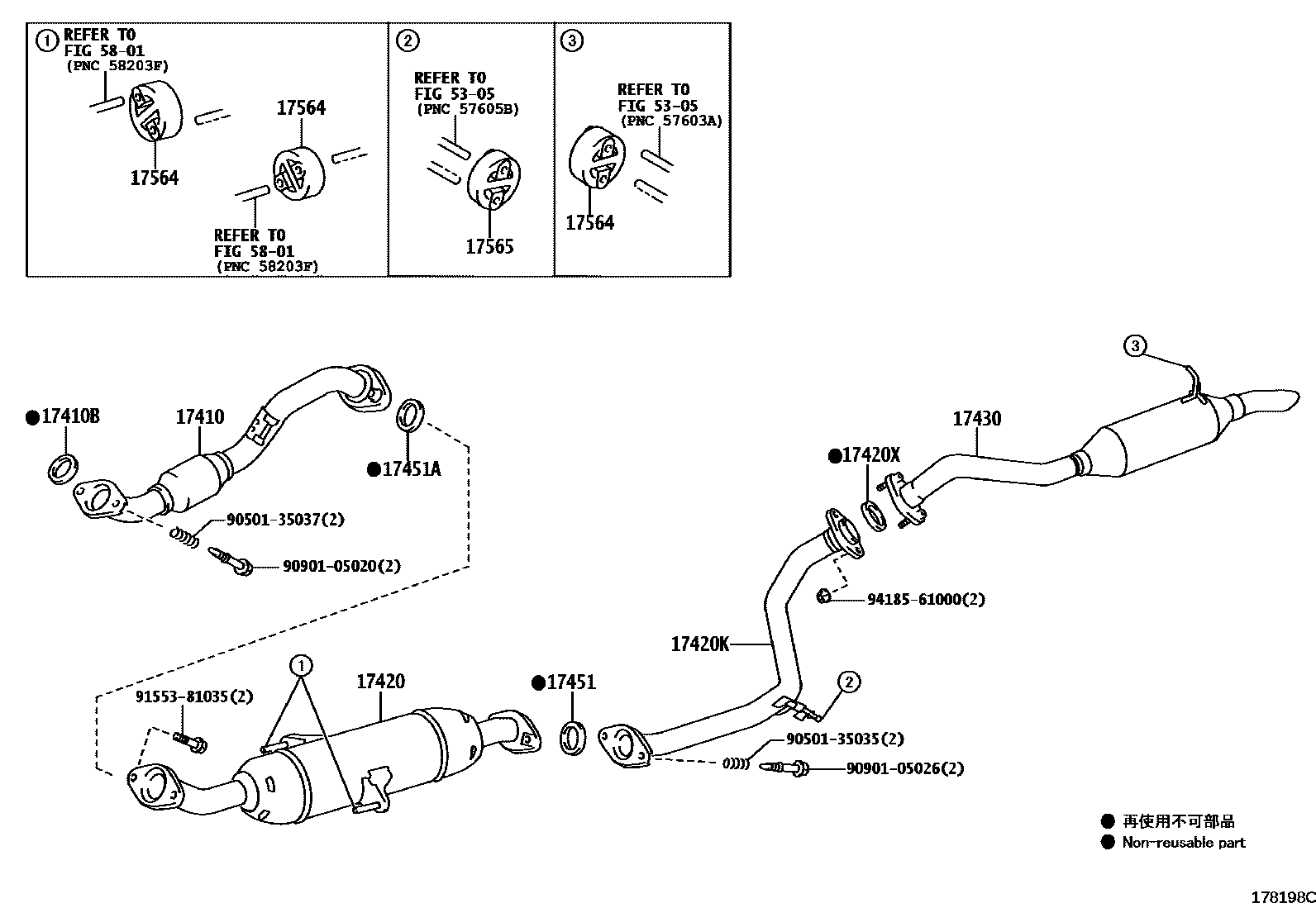

Toyota COROLLA Exhaust Pipe EPC diagram — 178198C
Exhaust Pipe — 178198C (201401 – 999999)

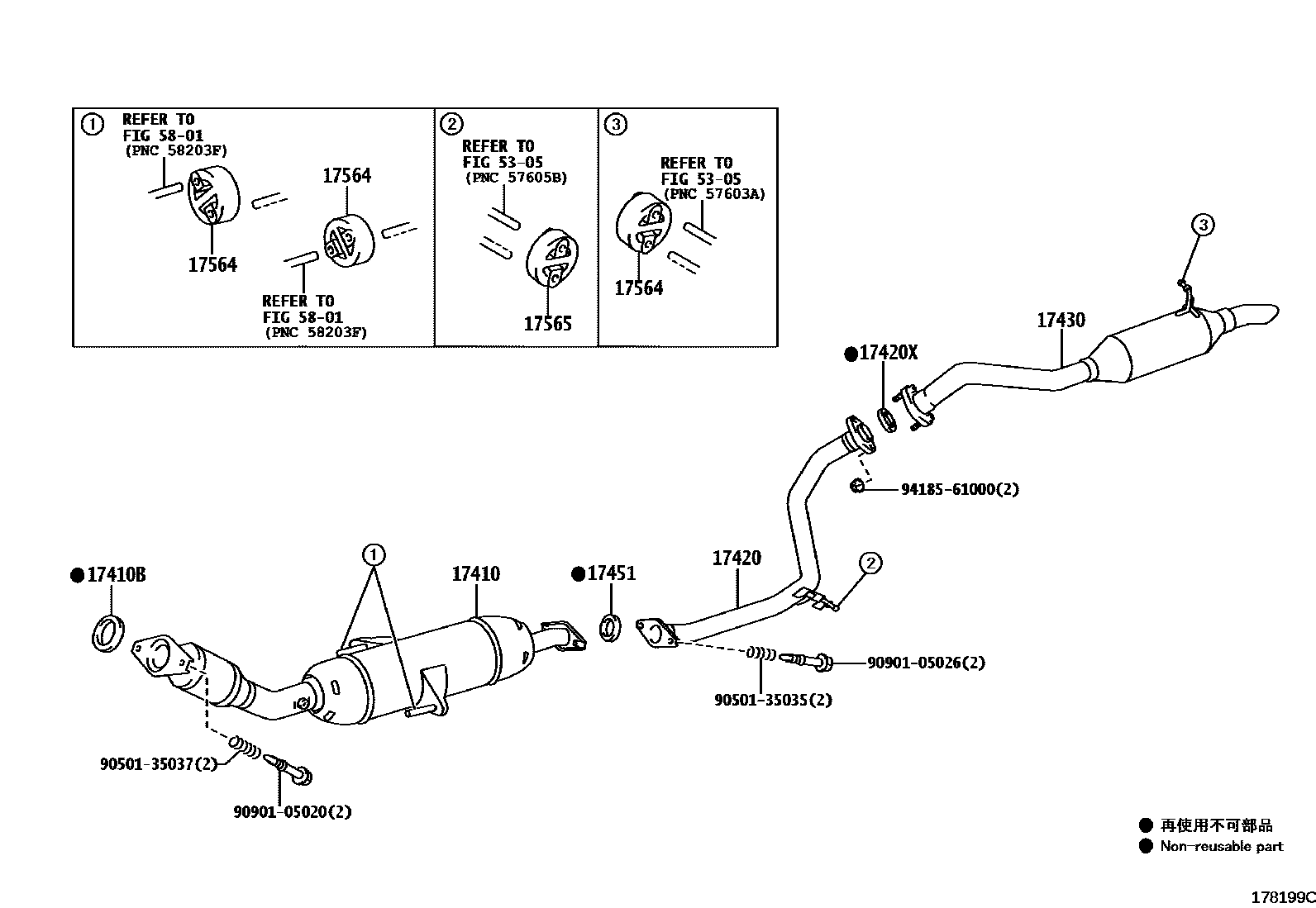

Toyota COROLLA Exhaust Pipe EPC diagram — 178199C
Exhaust Pipe — 178199C (201401 – 999999)

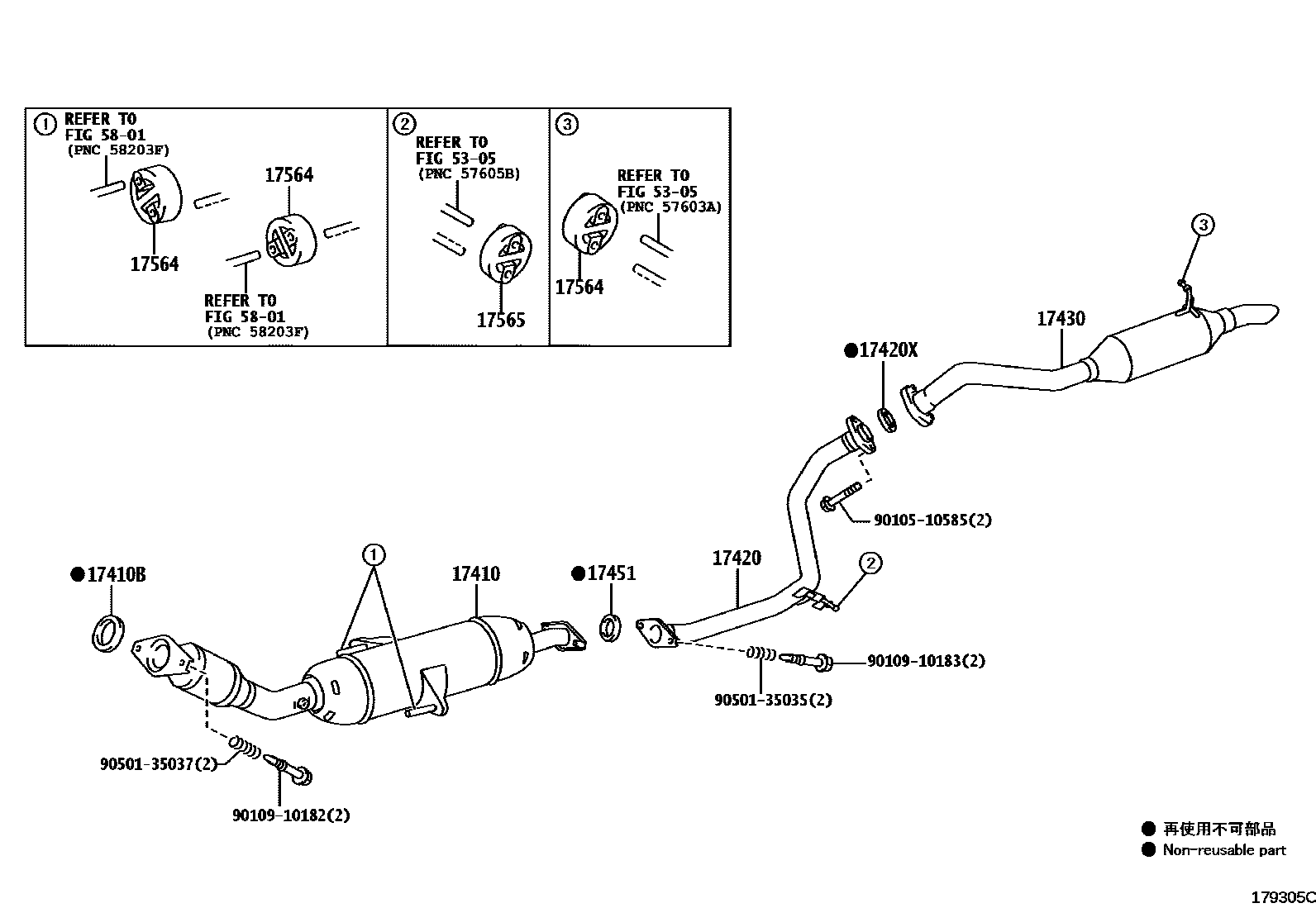

Toyota COROLLA Exhaust Pipe EPC diagram — 179305C
Exhaust Pipe — 179305C (201606 – 999999)

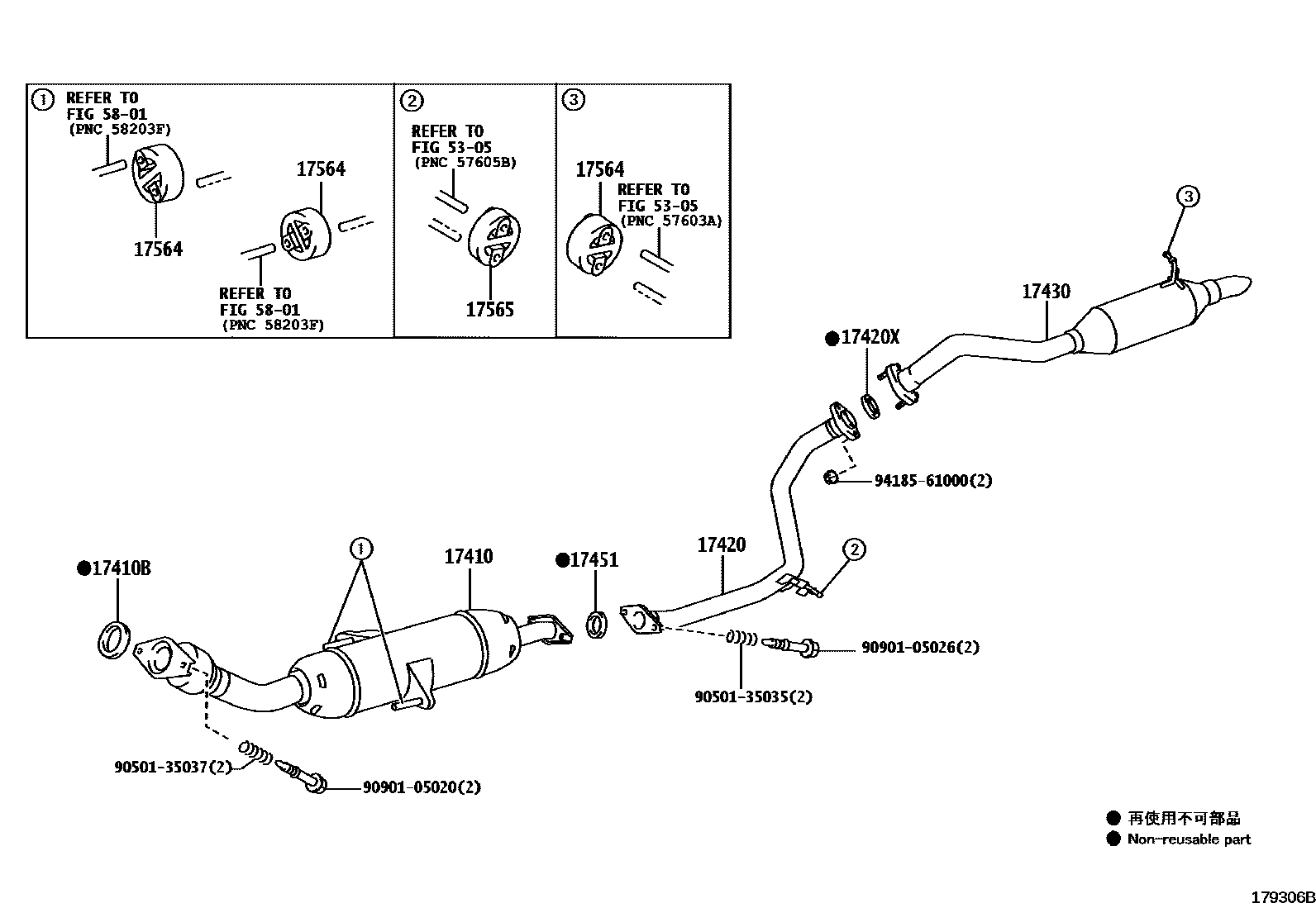

Toyota COROLLA Exhaust Pipe EPC diagram — 179306B
Exhaust Pipe — 179306B (201401 – 999999)

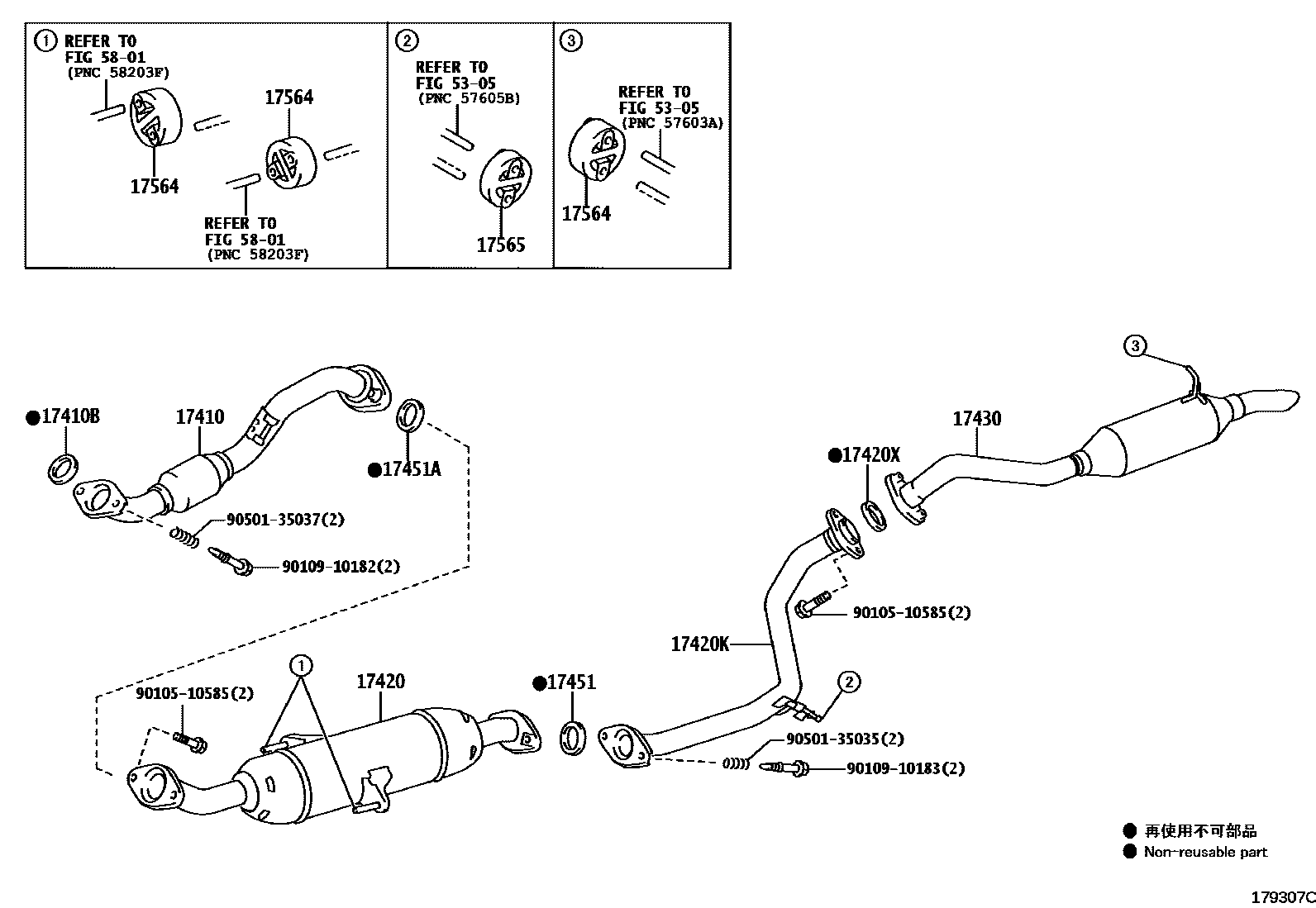

Toyota COROLLA Exhaust Pipe EPC diagram — 179307C
Exhaust Pipe — 179307C (201606 – 999999)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17410-0N080 · 17410-0N090 · 17410-0T450 · 17410-0T570 · 17410-0T580 · 17410-0Y080 · 17410-0Y090
17410BExhaust pipe gasket17451-0R010 · 17451-28040 · 17451-28041 · 17451-47020
17420Central exhaust pipe assembly17420-0N010 · 17420-0N020 · 17420-0T030 · 17420-0T040 · 17420-0Y010 · 17420-0Y020
17420KNo. 2 central exhaust pipe assembly17420-0T030 · 17420-0T040
17420XCenter exhaust pipe liner90917-06089
17430Exhaust tailpipe assembly17430-0N130 · 17430-0N160 · 17430-0T270 · 17430-0T280
17451Exhaust pipe gasket17451-0D112 · 17451-28032
17451ANo. 2 exhaust pipe gasket90917-06089
17564No. 4 exhaust pipe lifting lug17565-0J031 · 17565-22040
17565No. 5 exhaust pipe lifting lug17565-0D100 · 17565-22030
