Toyota COROLLA Water Pump — Figure 1601

Toyota COROLLA EPC diagram 1601, Water Pump, with 3 images and 3 PNC and OE references.

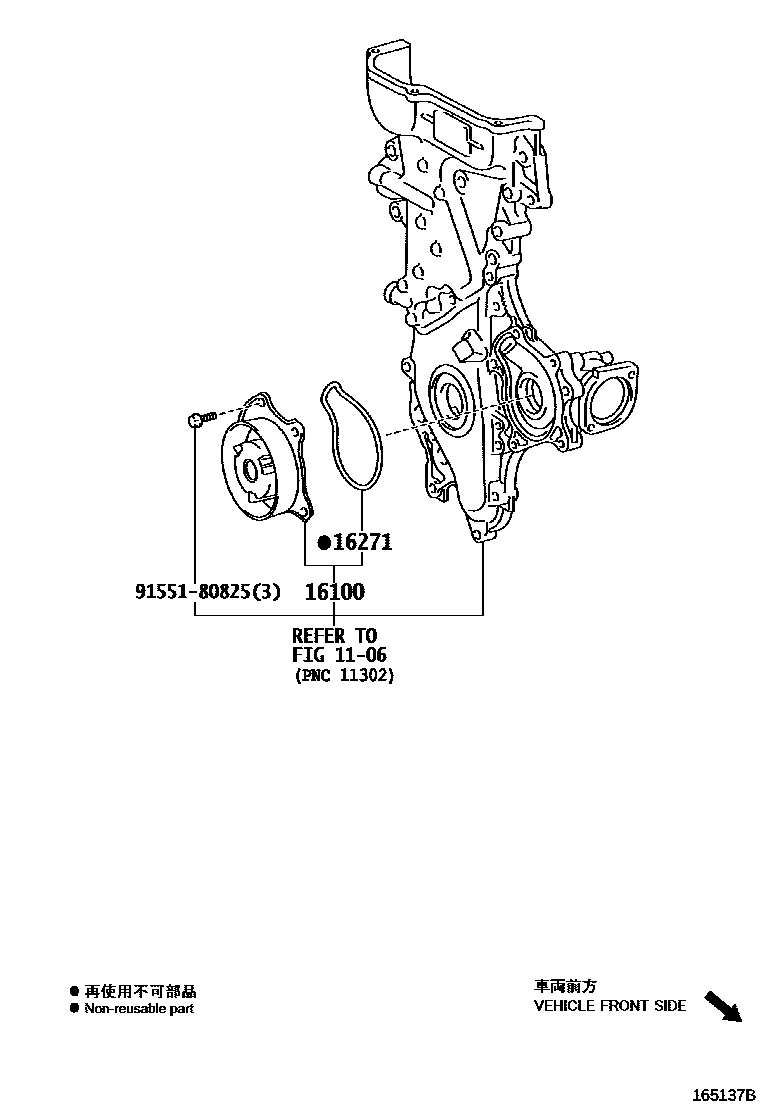

Toyota COROLLA Water Pump EPC diagram — 165137B
Water Pump — 165137B (201401 – 999999)

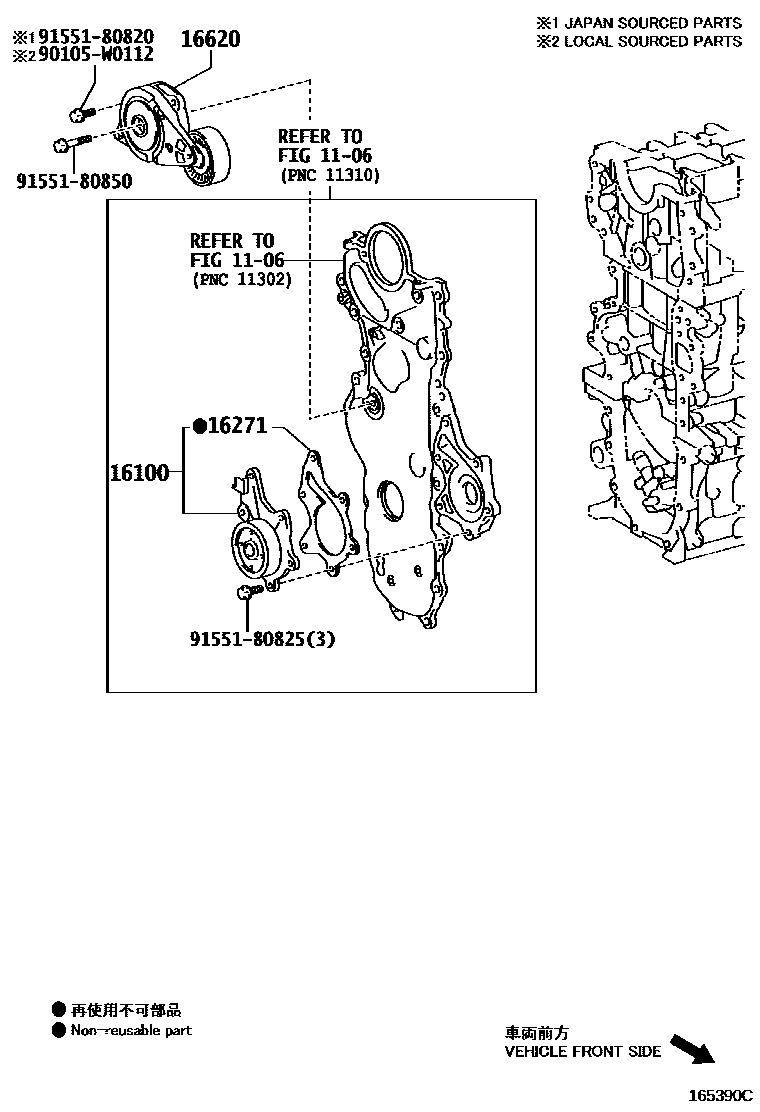

Toyota COROLLA Water Pump EPC diagram — 165390C
Water Pump — 165390C (201306 – 999999)

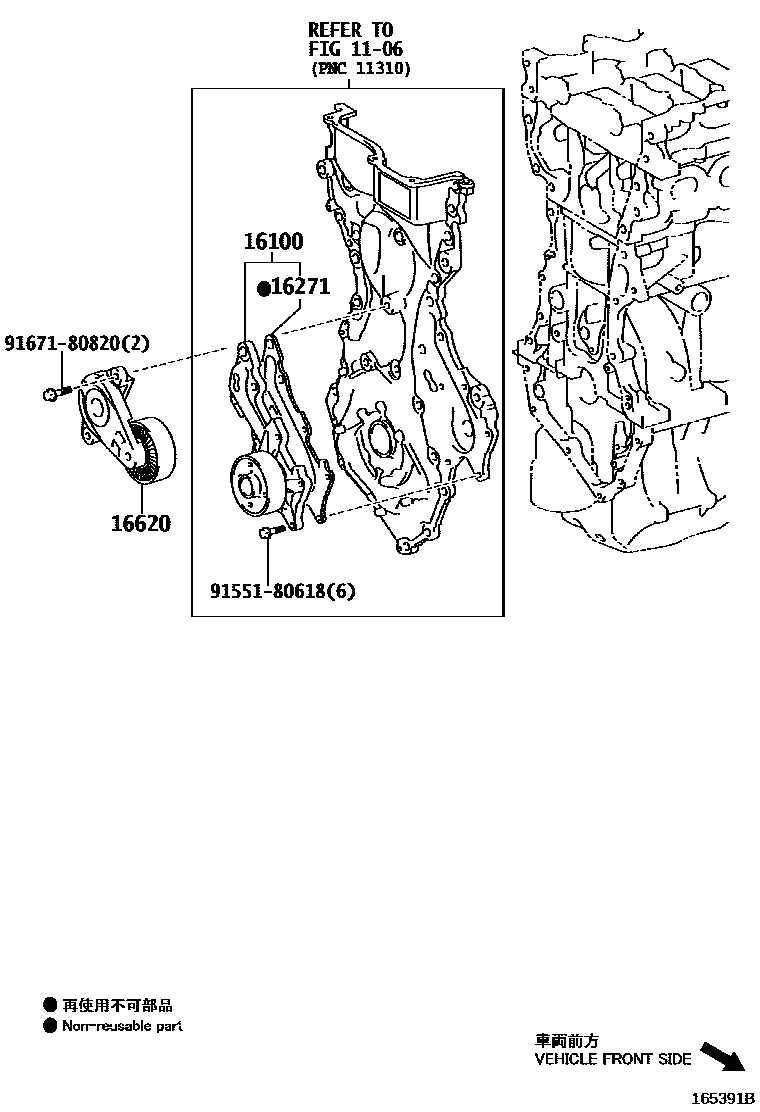

Toyota COROLLA Water Pump EPC diagram — 165391B
Water Pump — 165391B (201401 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-09501 · 16100-09502 · 16100-39466 · 16100-39525 · 16100-39526 · 16100-80010
16271water pump gasket16271-33030 · 16271-37010 · 16271-47031
16620Poly V-belt tensioner assembly16620-33021 · 16620-33022 · 16620-33023 · 16620-33024 · 16620-33025 · 16620-47030
