Toyota COROLLA Engine Oil Pump — Figure 1501

Toyota COROLLA EPC diagram 1501, Engine Oil Pump, with 3 images and 9 PNC and OE references.

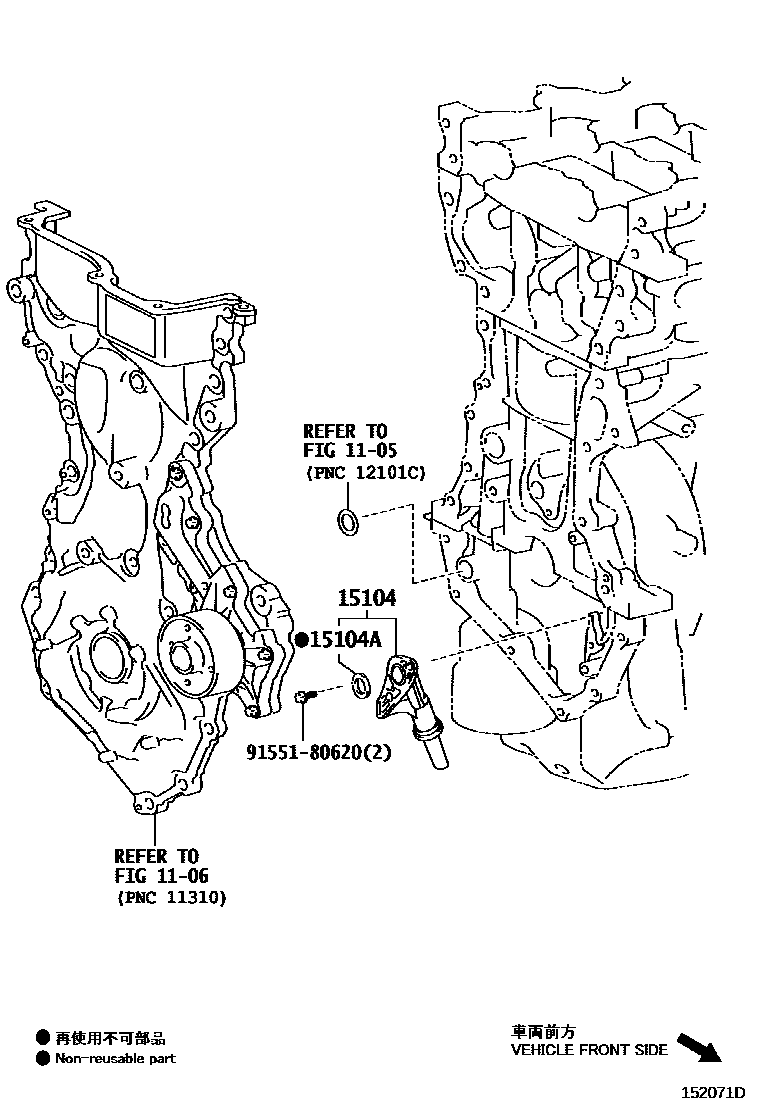

Toyota COROLLA Engine Oil Pump EPC diagram — 152071D
Engine Oil Pump — 152071D (201401 – 999999)

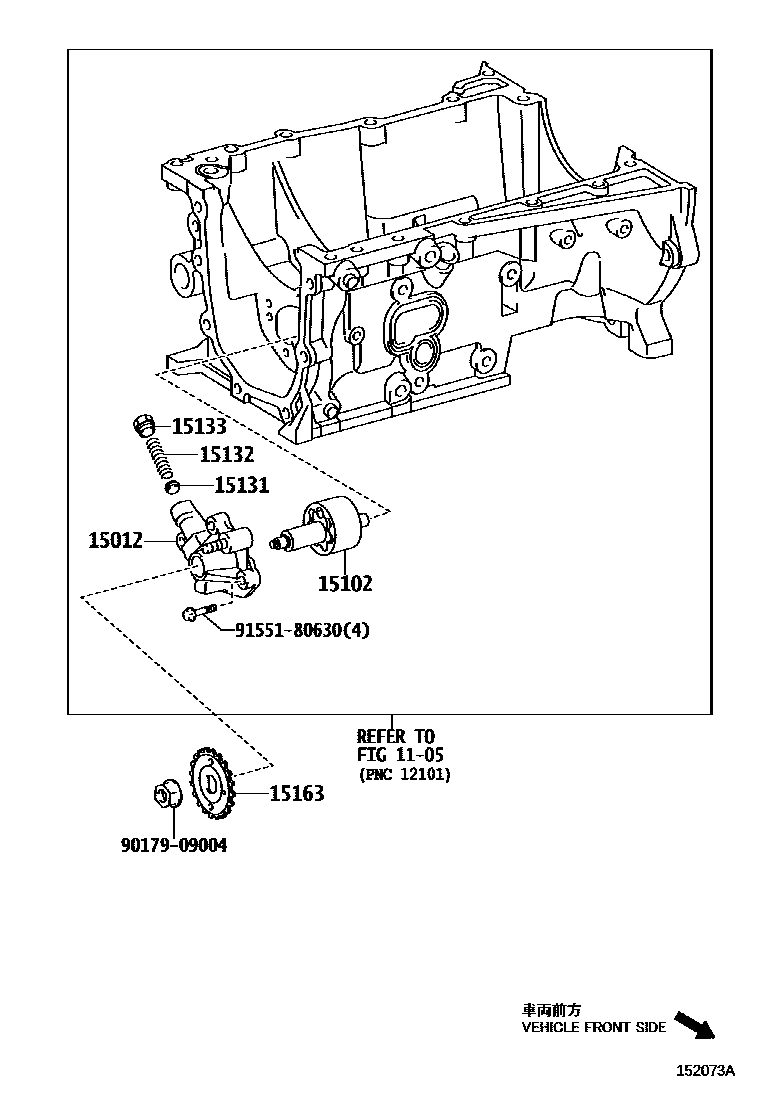

Toyota COROLLA Engine Oil Pump EPC diagram — 152073A
Engine Oil Pump — 152073A (201306 – 999999)

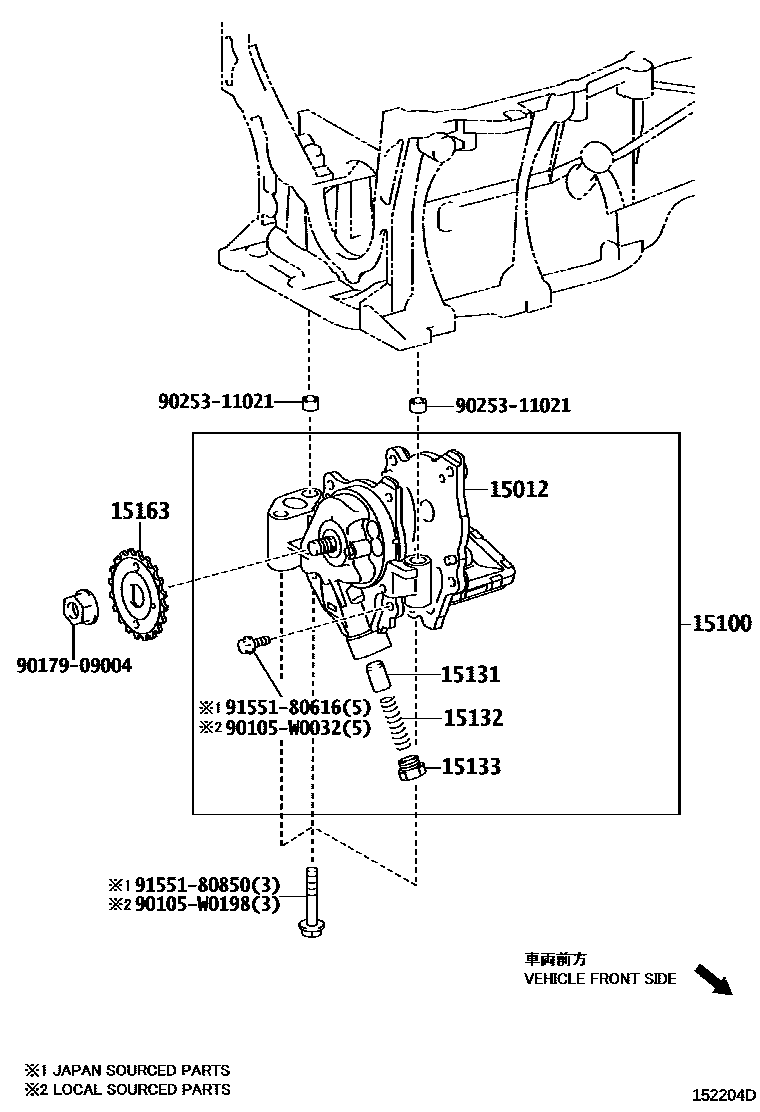

Toyota COROLLA Engine Oil Pump EPC diagram — 152204D
Engine Oil Pump — 152204D (201401 – 999999)

PNC and OE references

PNCPart nameOE numbers
15012Oil pump cover sub-assembly15012-0T030 · 15012-33060 · 15012-37010
15100Oil pump assembly15100-0T030 · 15100-37030
15102Oil pump rotor assembly15102-33060
15104Oil filter sub-assembly15104-47040
15104AO-ring (for oil filter)90301-22018
15131Oil pump pressure reducing valve15131-0A040 · 15131-38010
15132Oil pump pressure reducing valve spring15132-33020 · 15132-46060
15133PLUG, OIL PUMP RELIEF VALVE15133-20010 · 15133-28020
15163Oil pump drive shaft gear15163-0H010 · 15163-0T030 · 15163-28010 · 15163-33010
