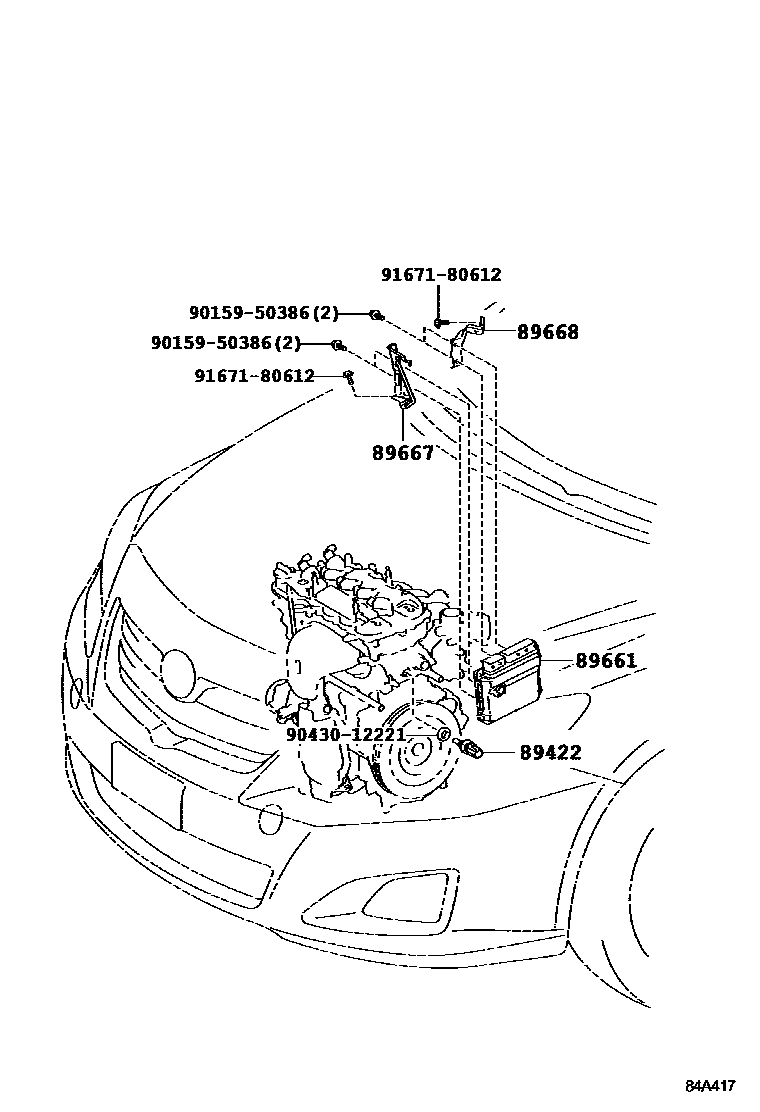

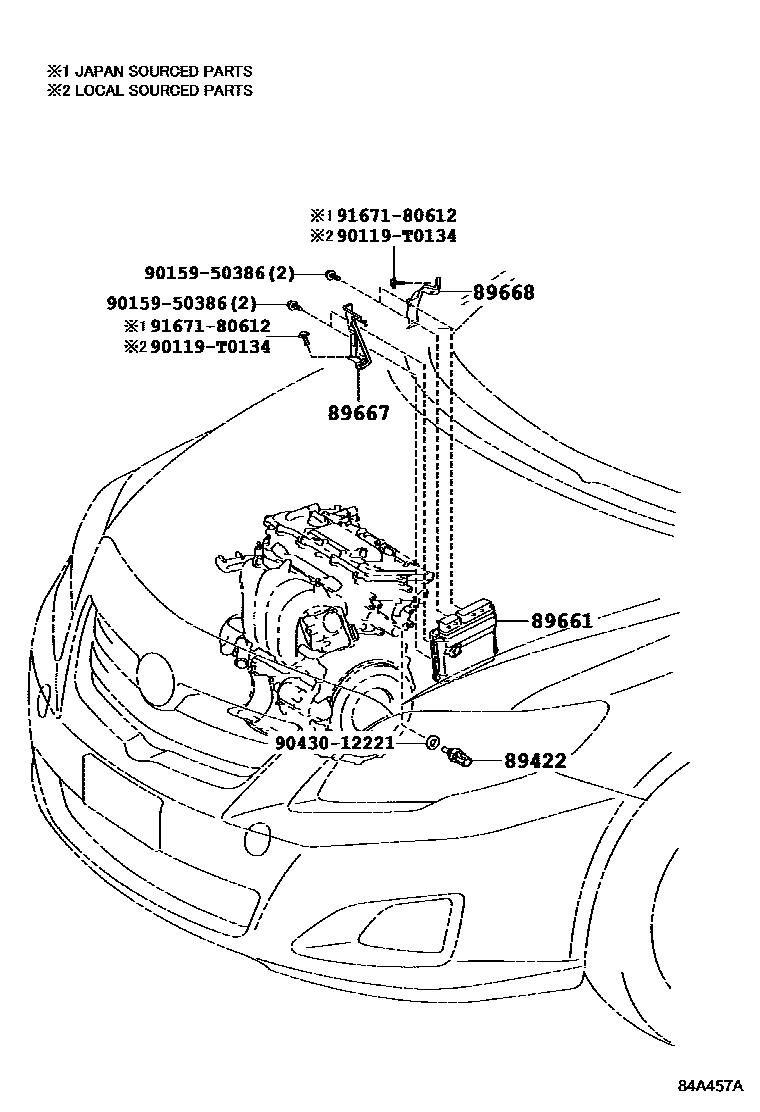

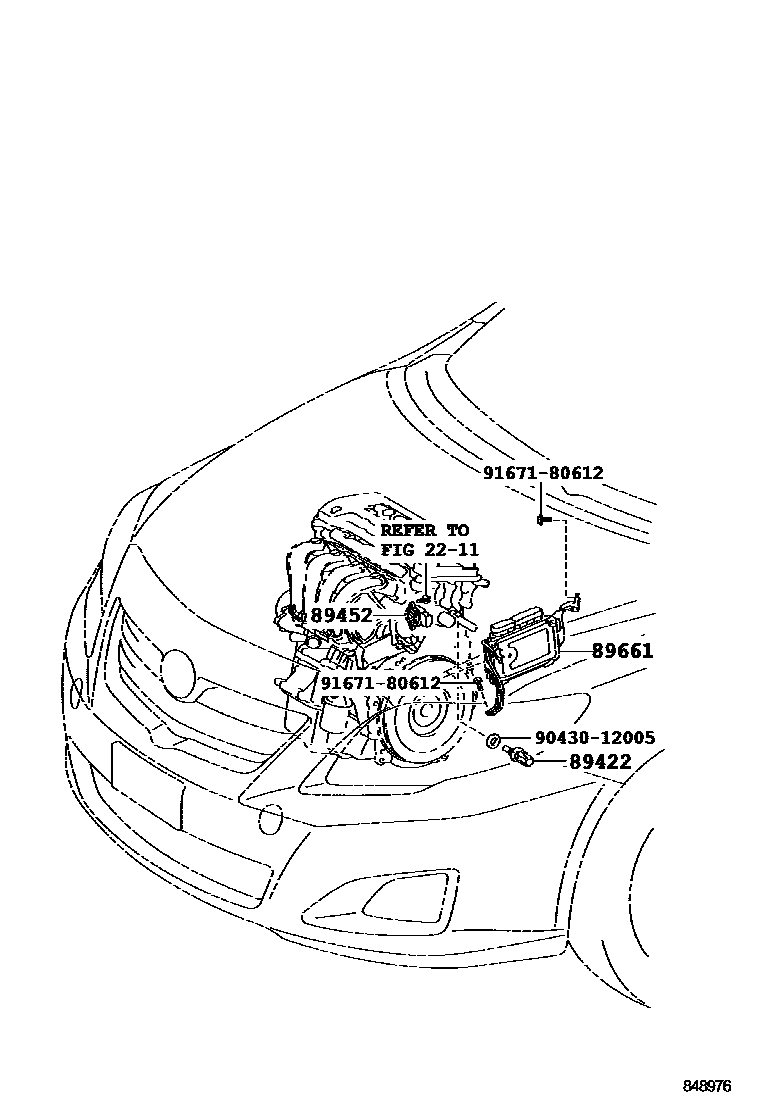

Toyota COROLLA 电子燃油喷射系统 — Figure 8404
Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 3 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 · 89422-35010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-20130 |
| 89661 | Engine control ECU | 89660-02K60 · 89661-02E61 · 89661-02E81 · 89661-02F10 · 89661-02G60 · 89661-02S70 · 89661-02S71 · 89661-02U00 · 89661-02U01 · 89661-02U10 · 89661-02U11 · 89661-02U30 · 89661-02U31 · 89661-02U40 · 89661-02U41 · 89661-02X90 · 89661-02X91 · 89661-02Y00 · 89661-02Y01 · 89661-0Z610 |
| 89667 | Engine control ECU bracket | 89667-02180 |
| 89668 | No. 2 engine control ECU bracket | 89668-02140 |
