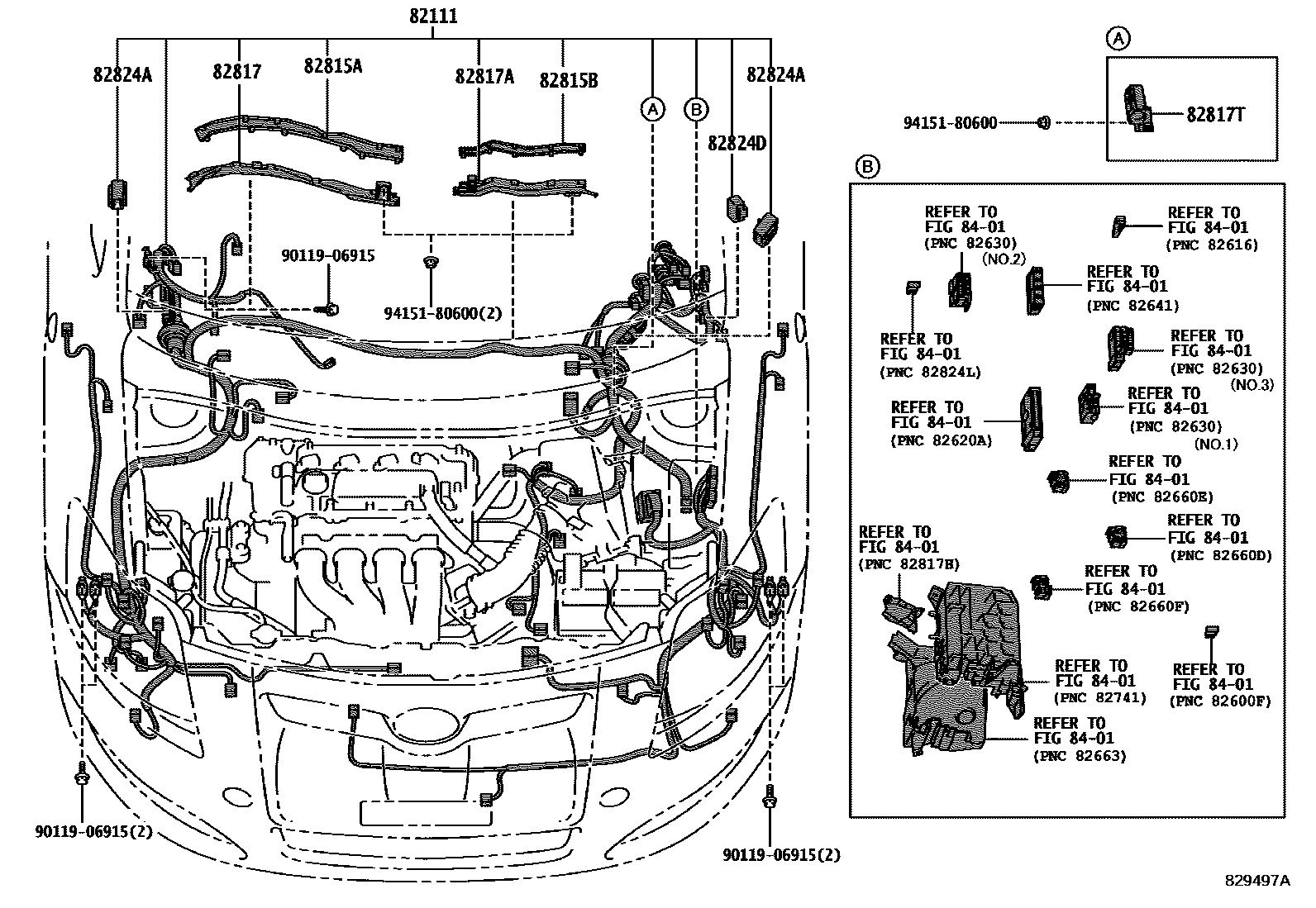

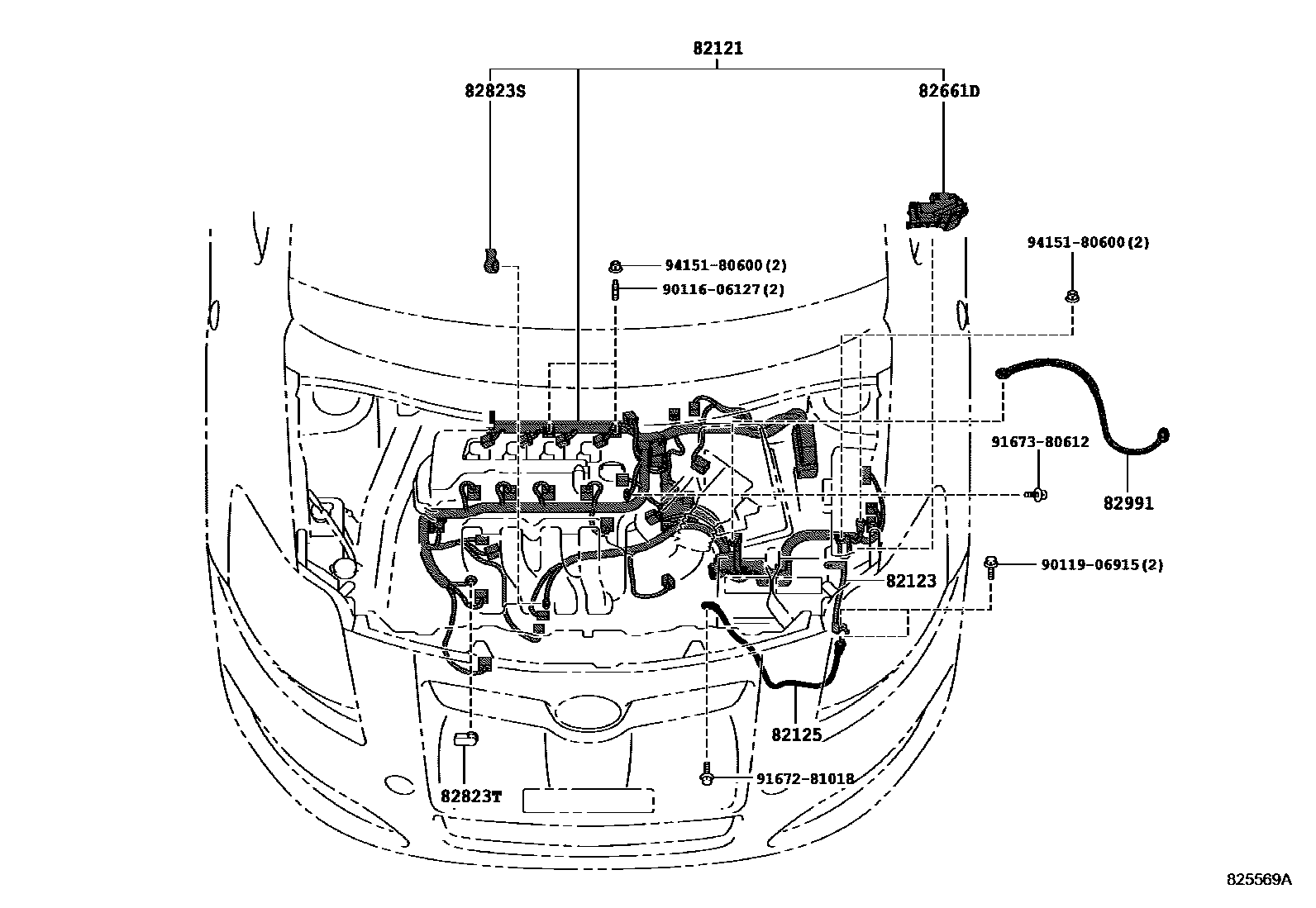

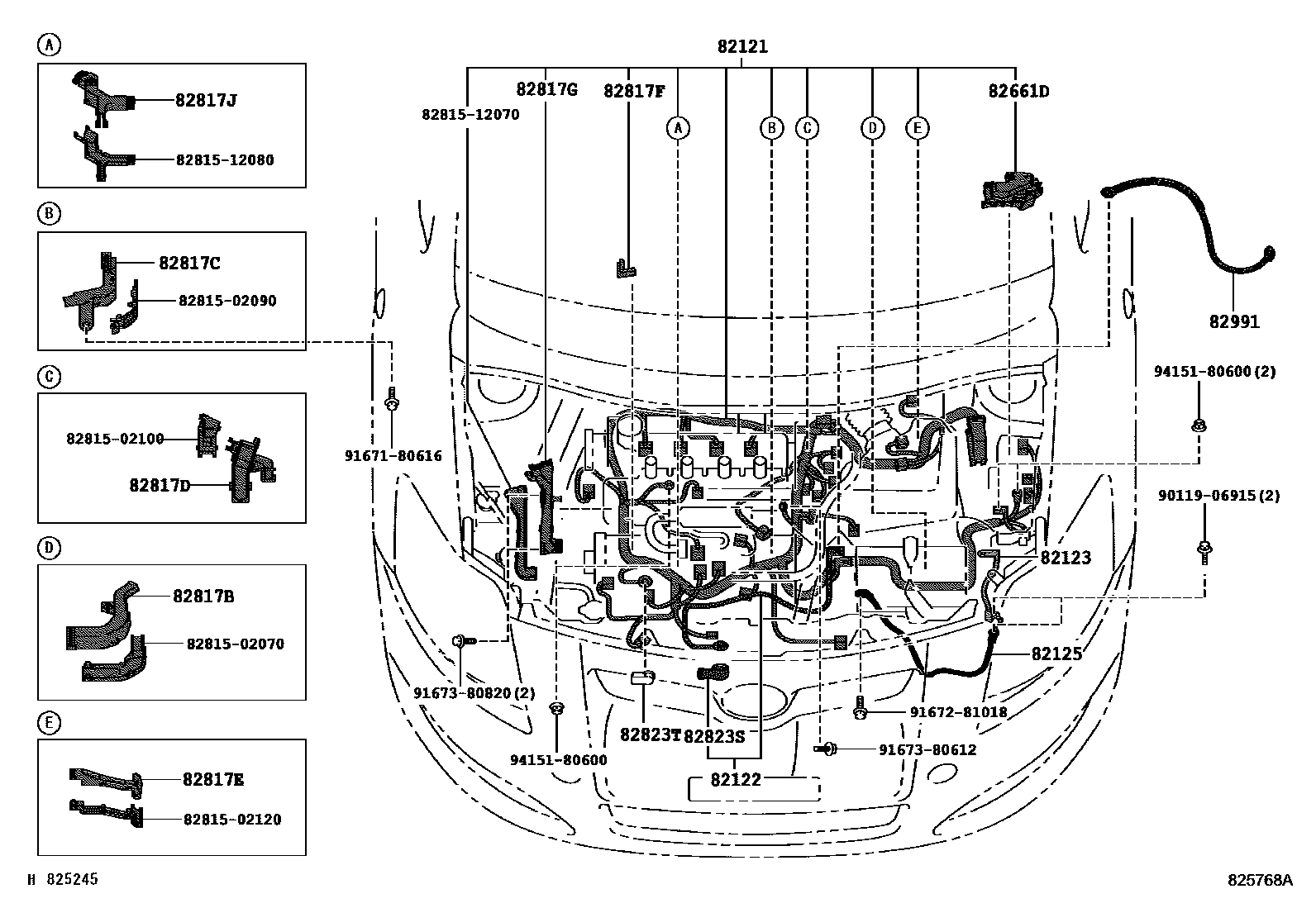

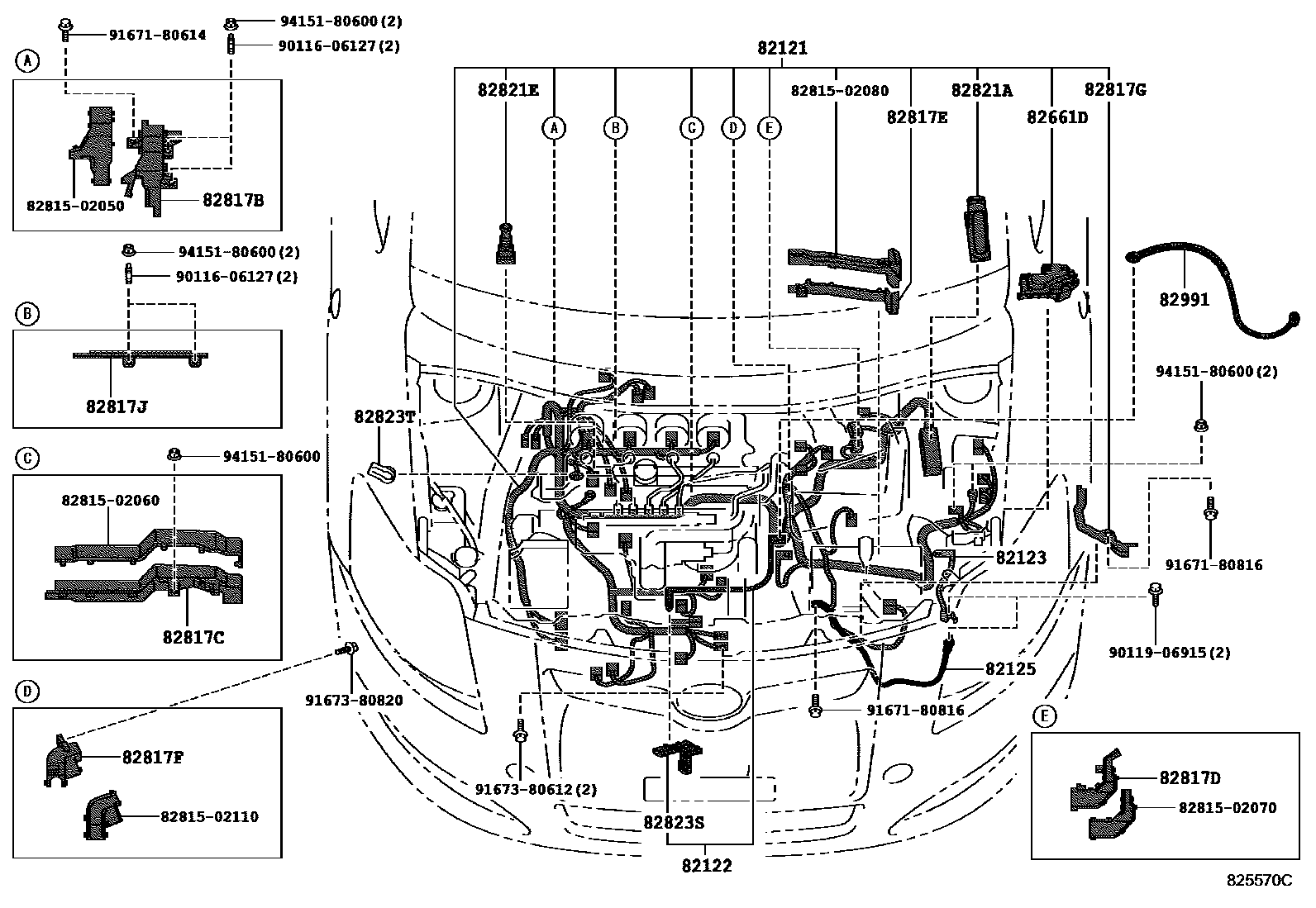

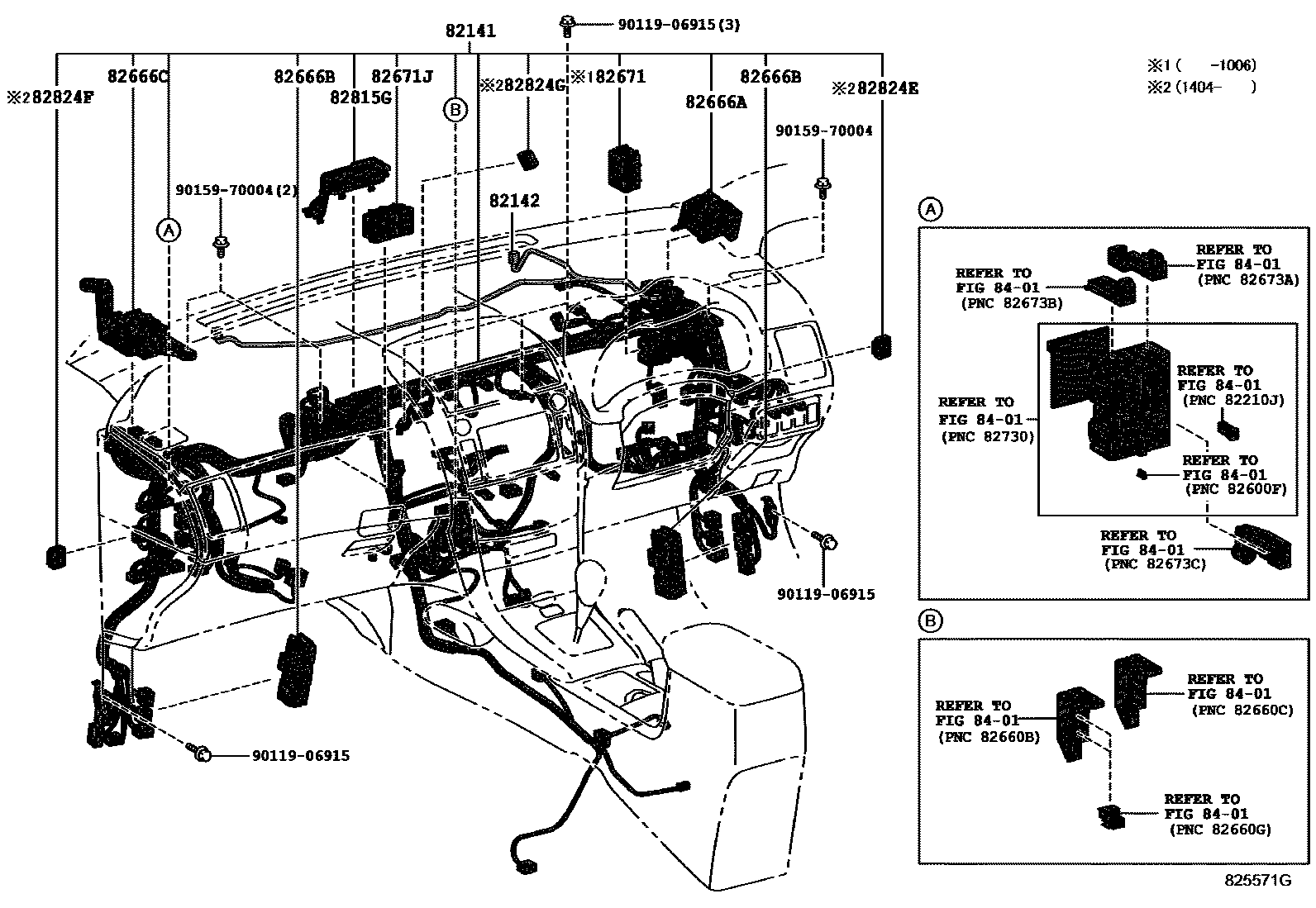

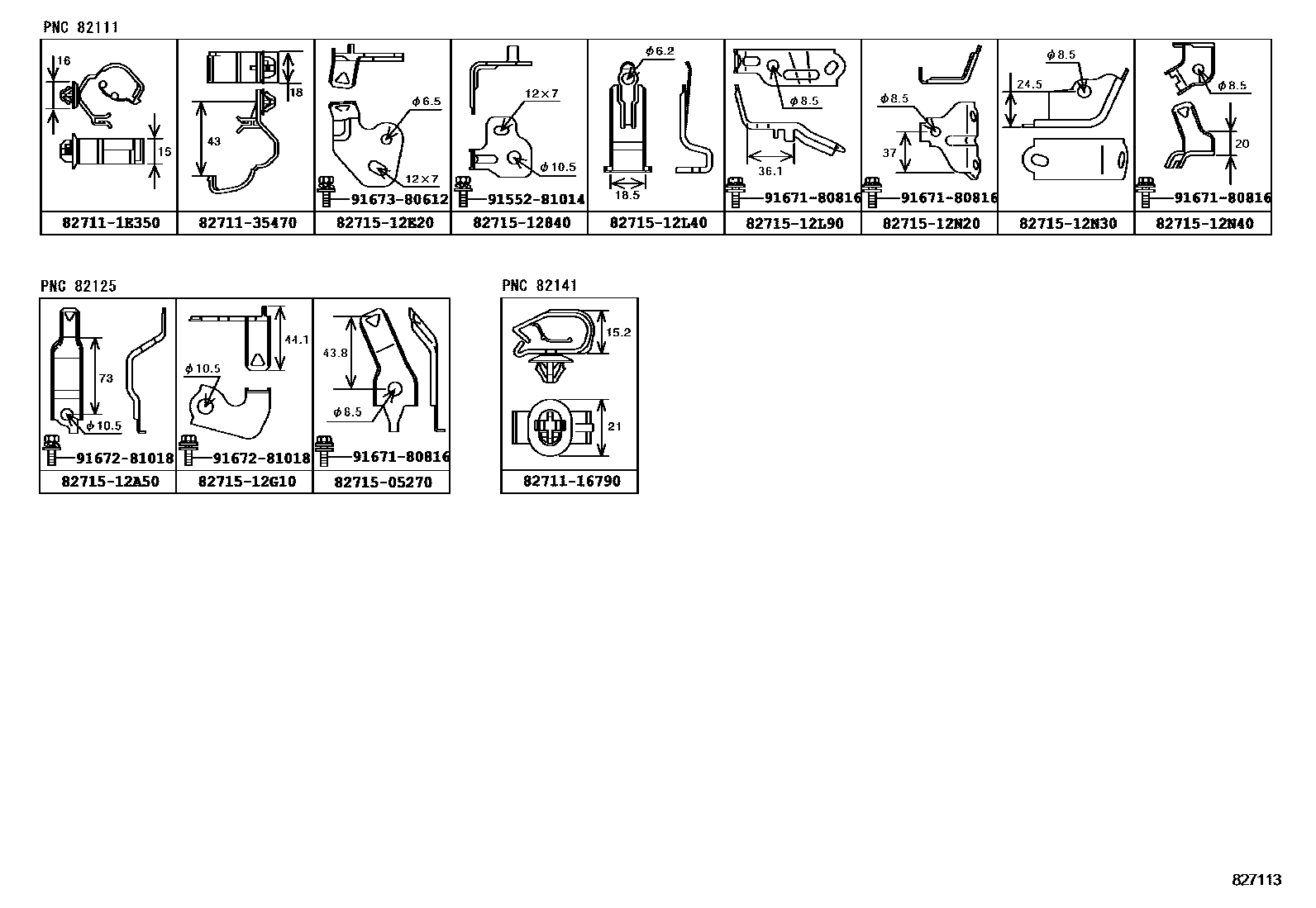

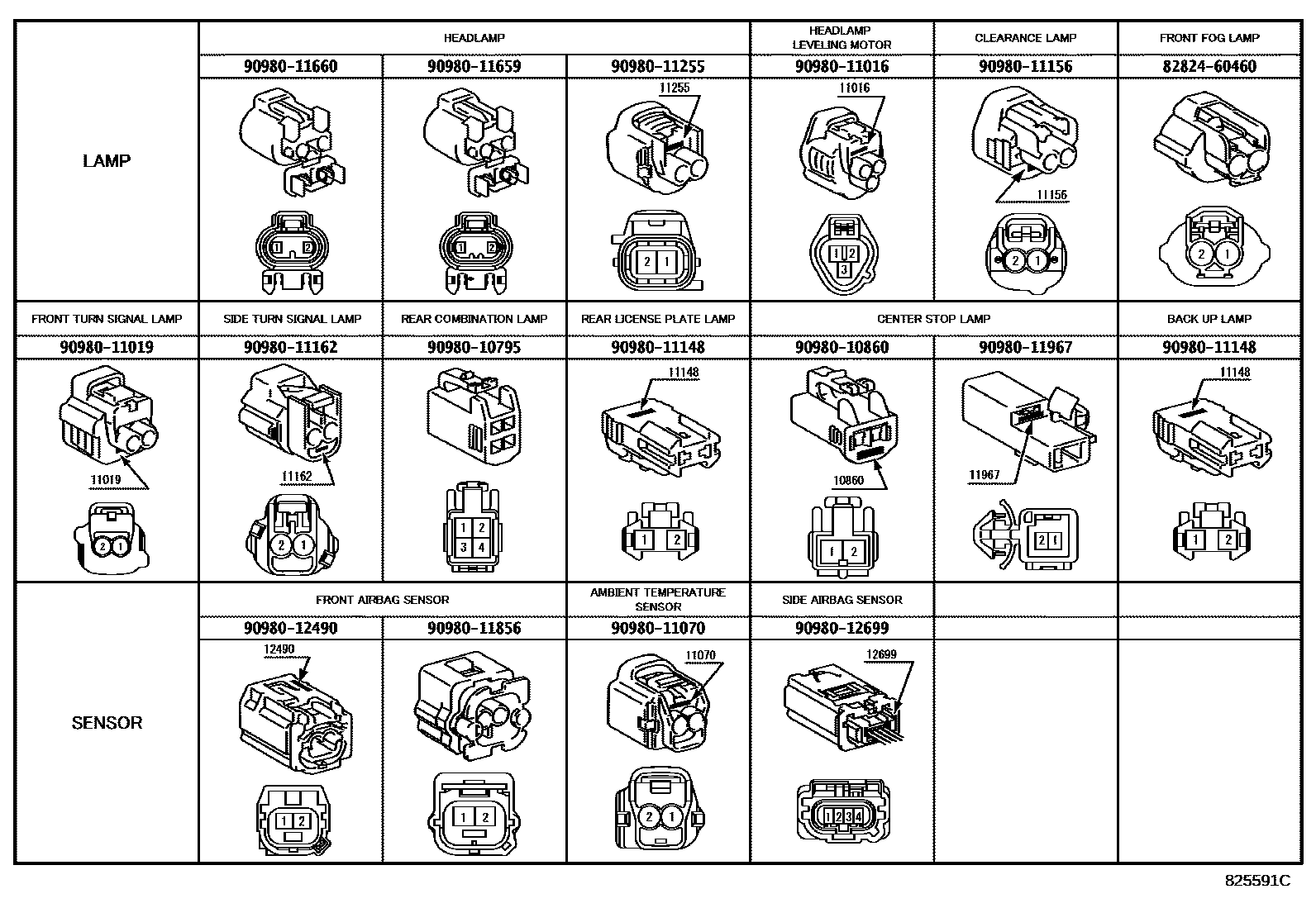

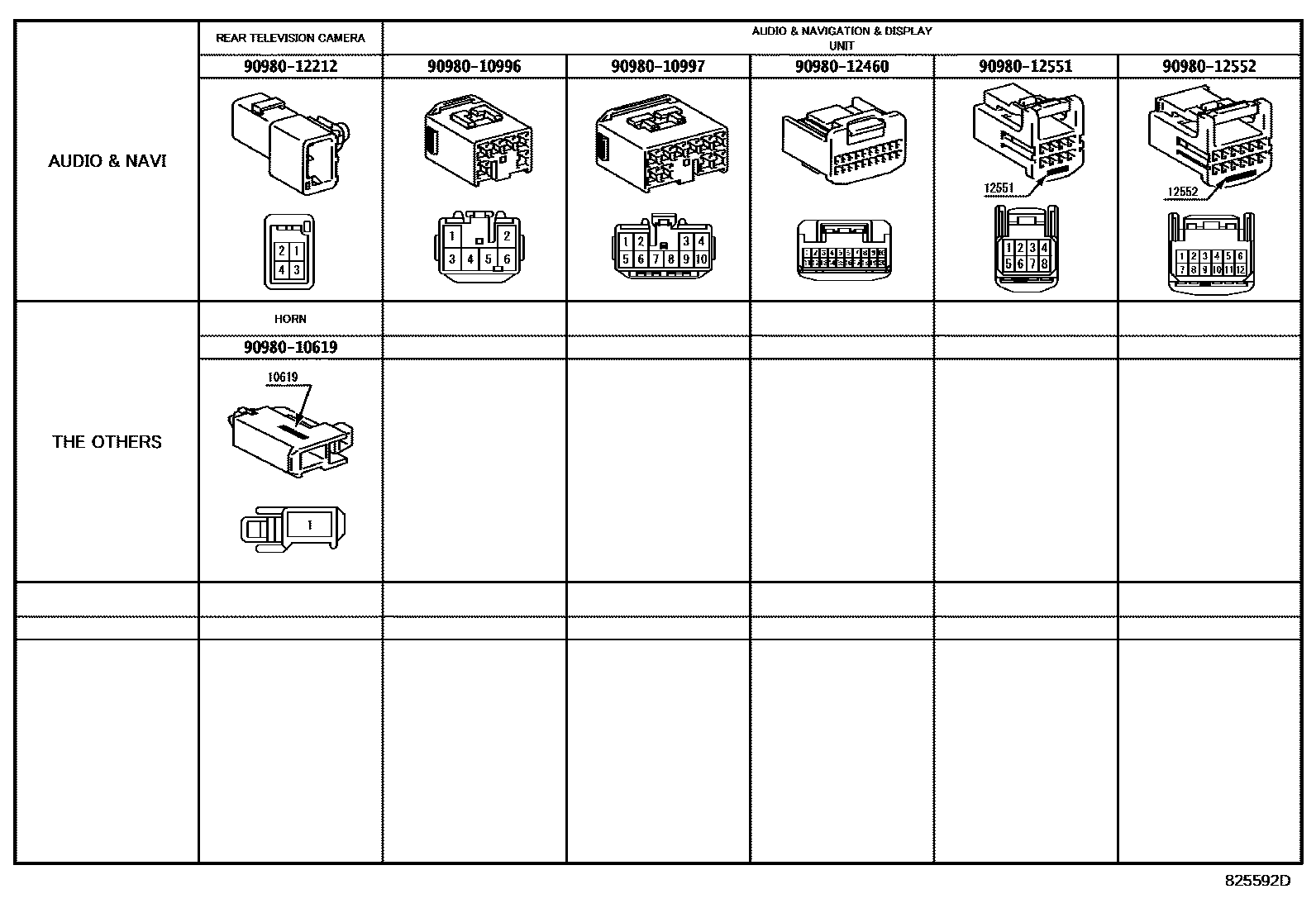

Toyota COROLLA 线束和卡夹 — Figure 8202

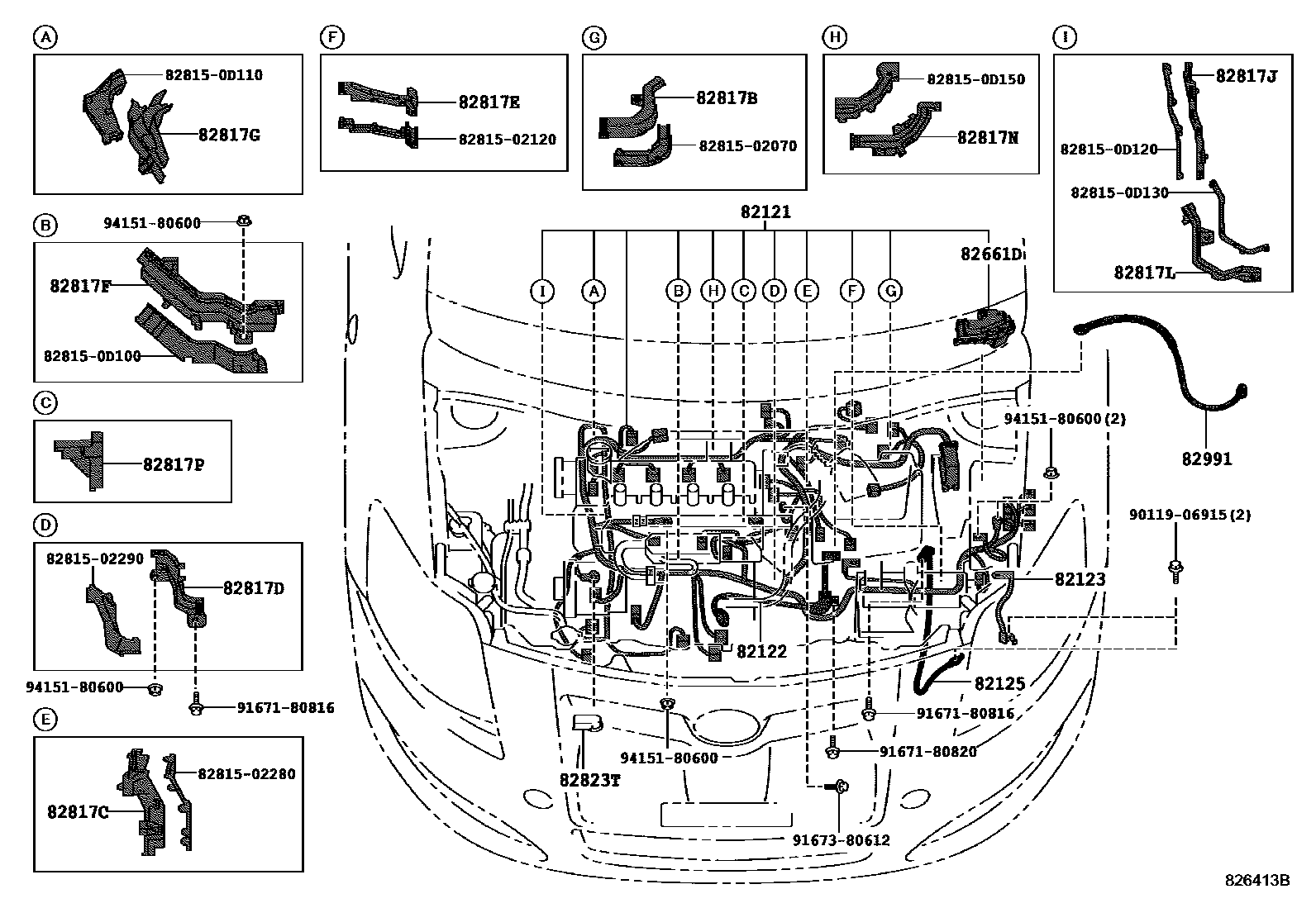

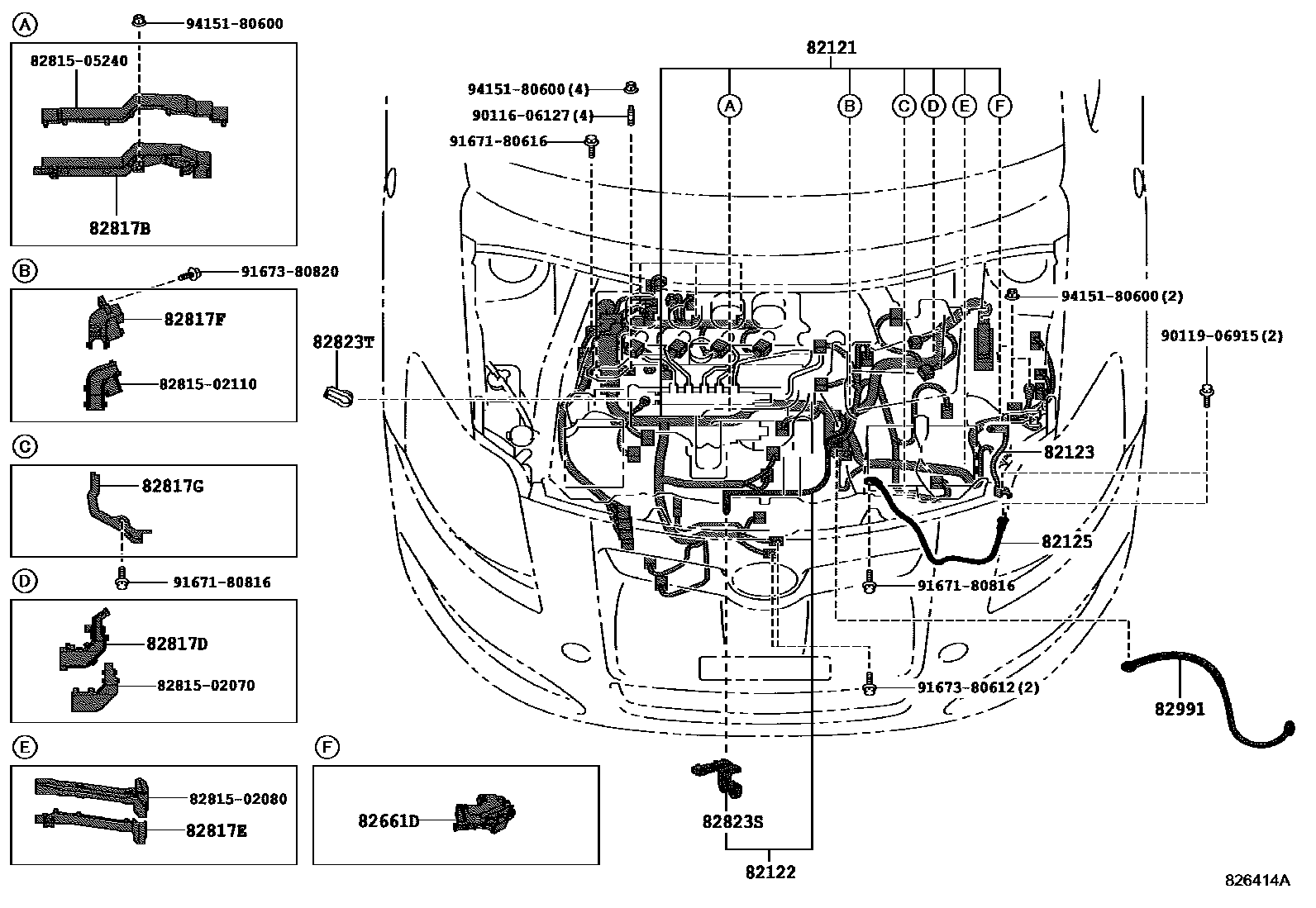

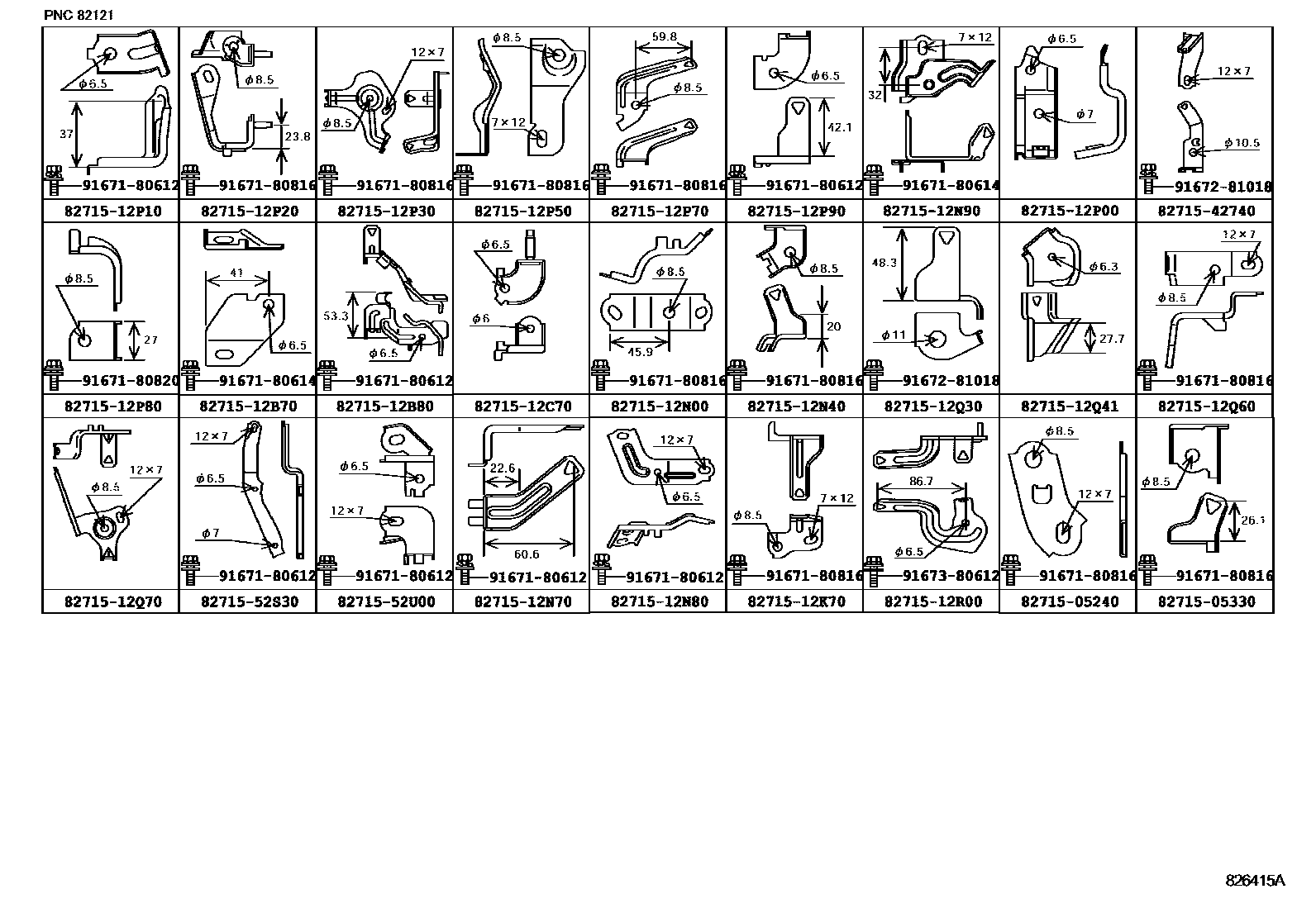

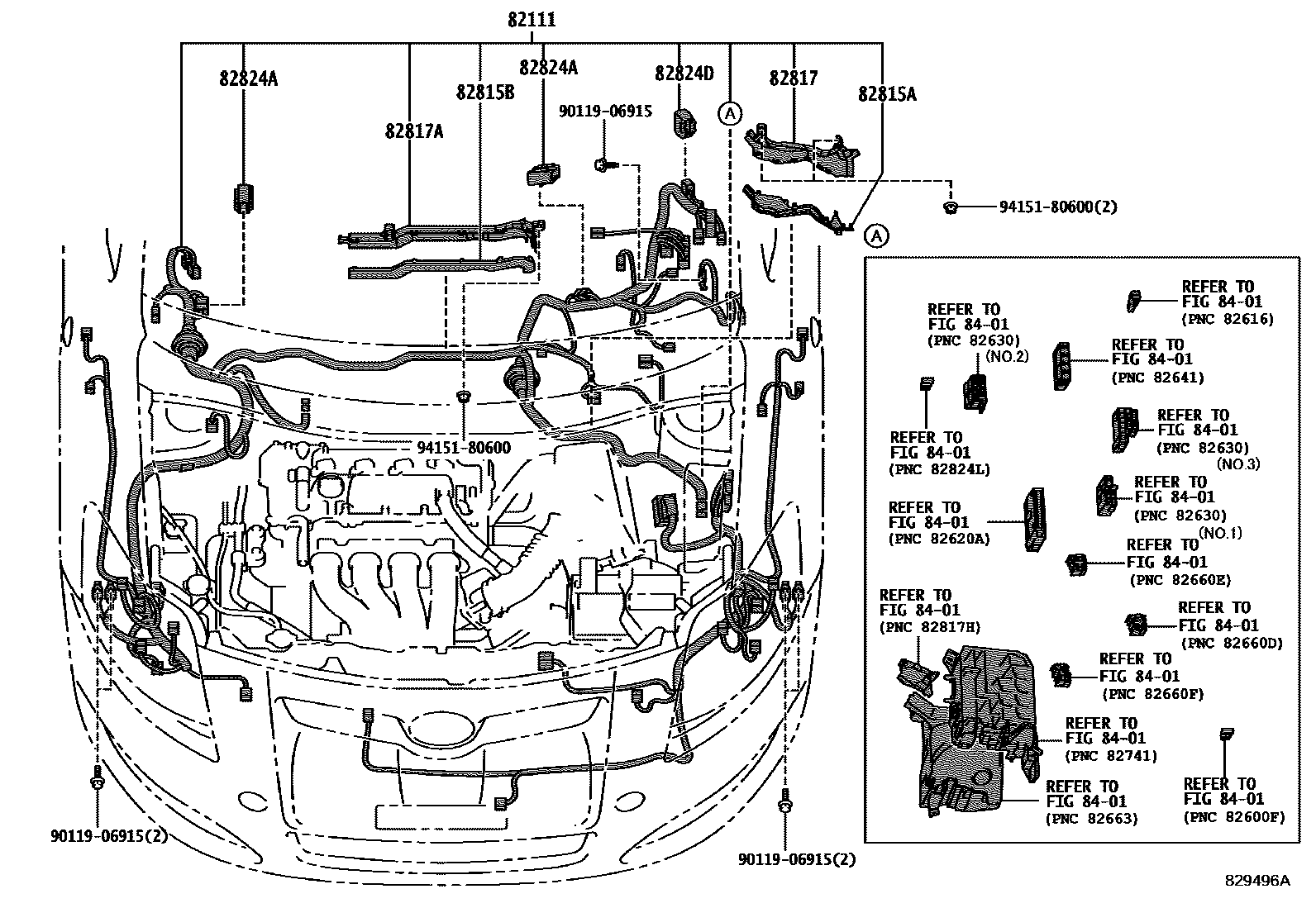

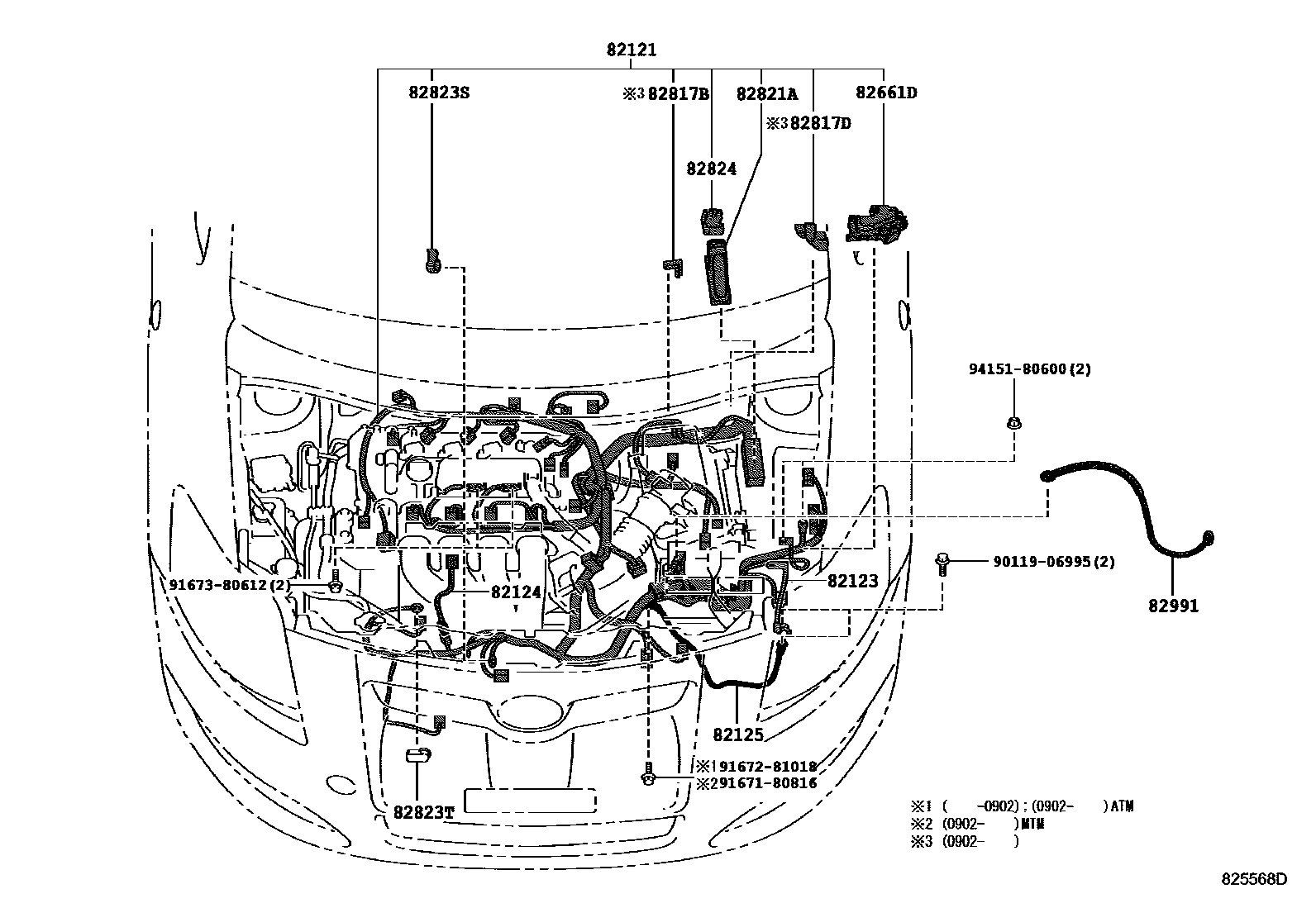

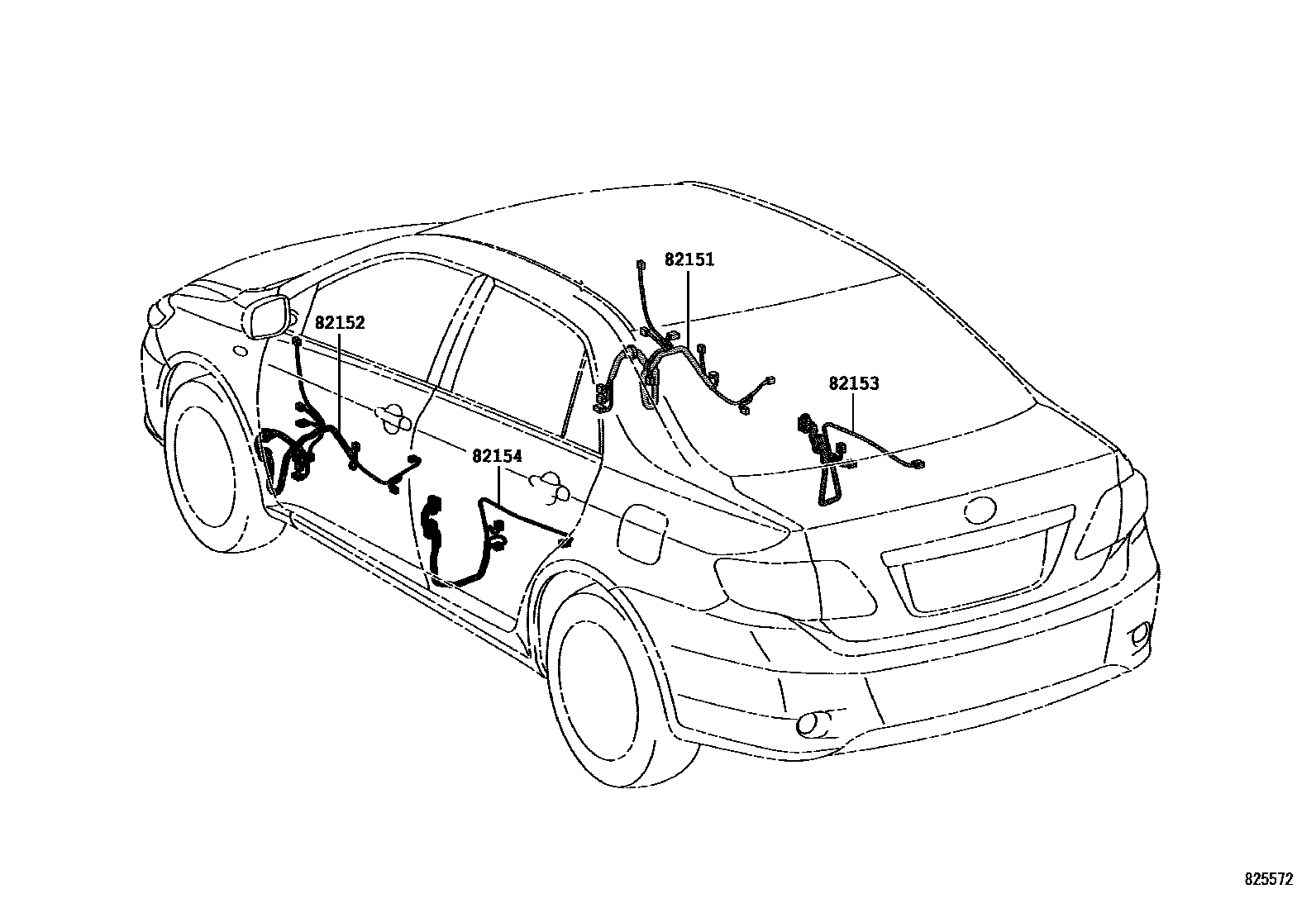

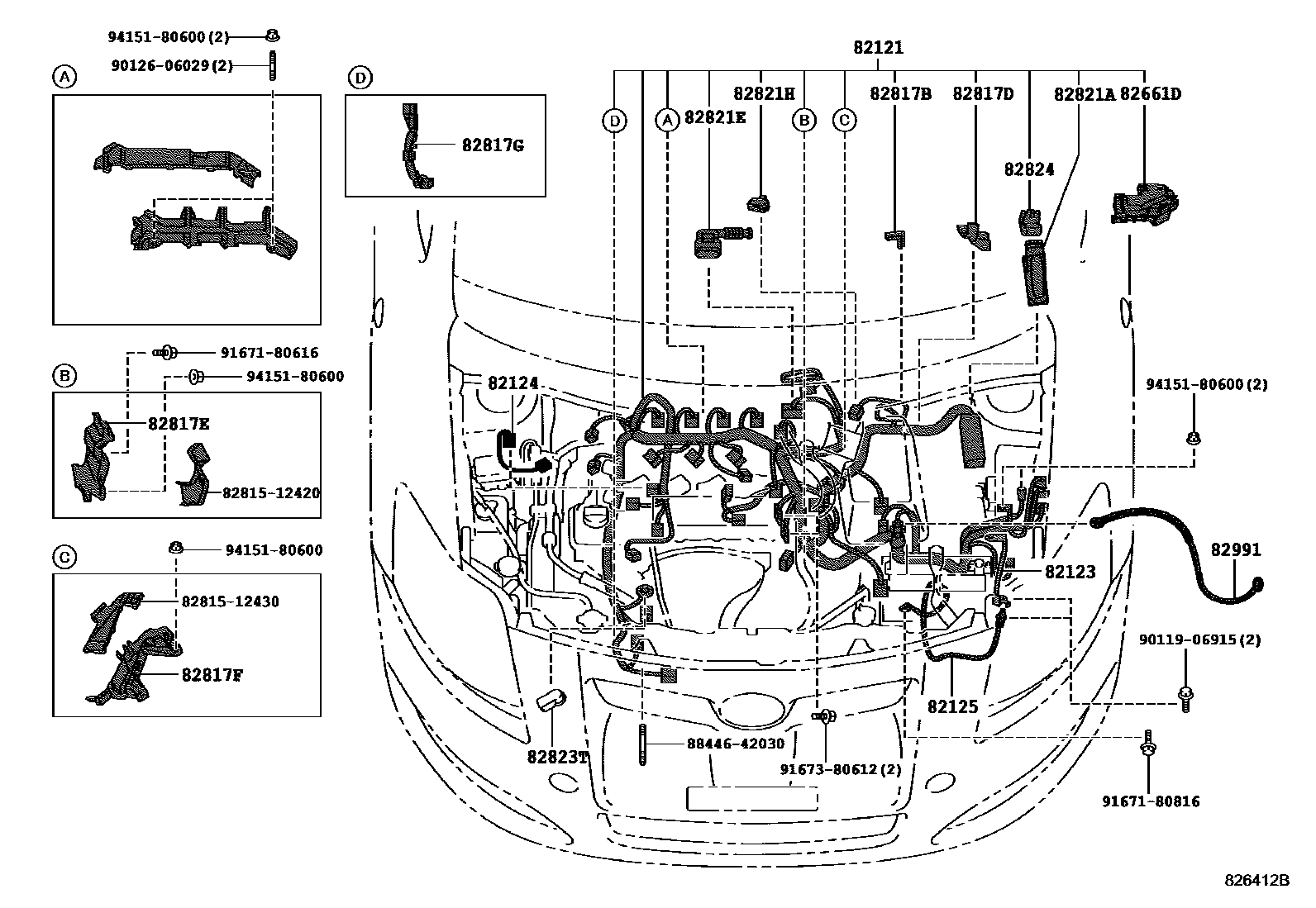

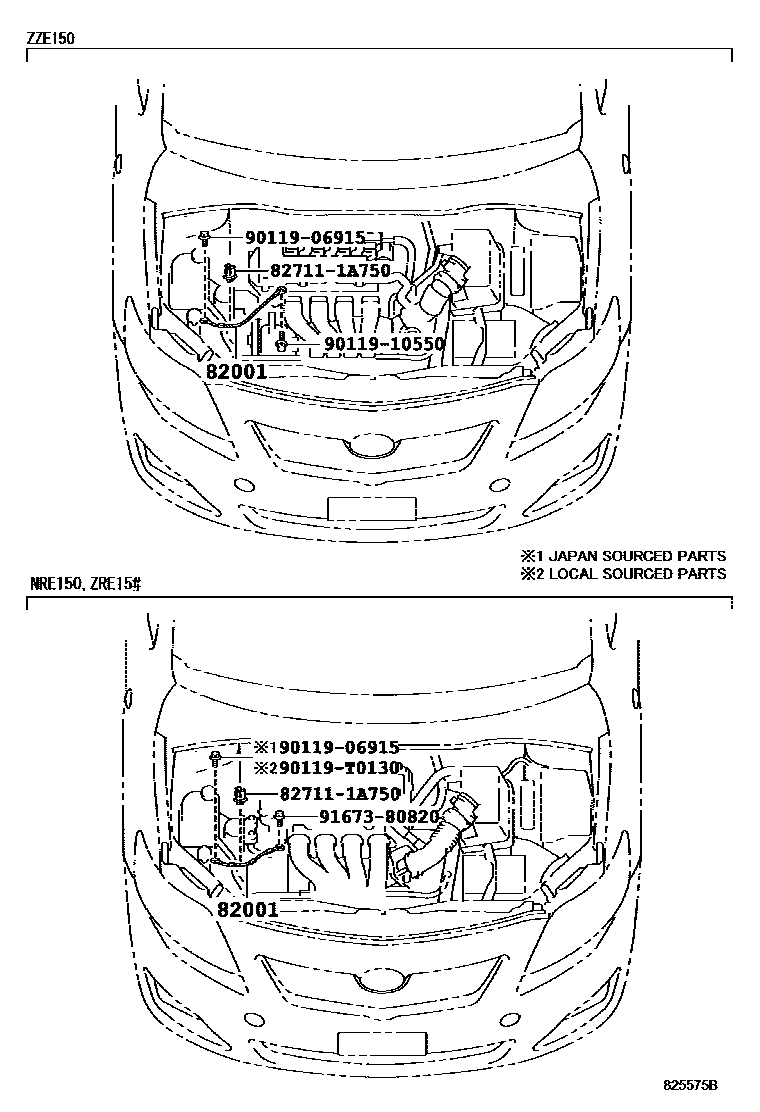

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 21 images and 62 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90080-82056 · 90080-82057 |

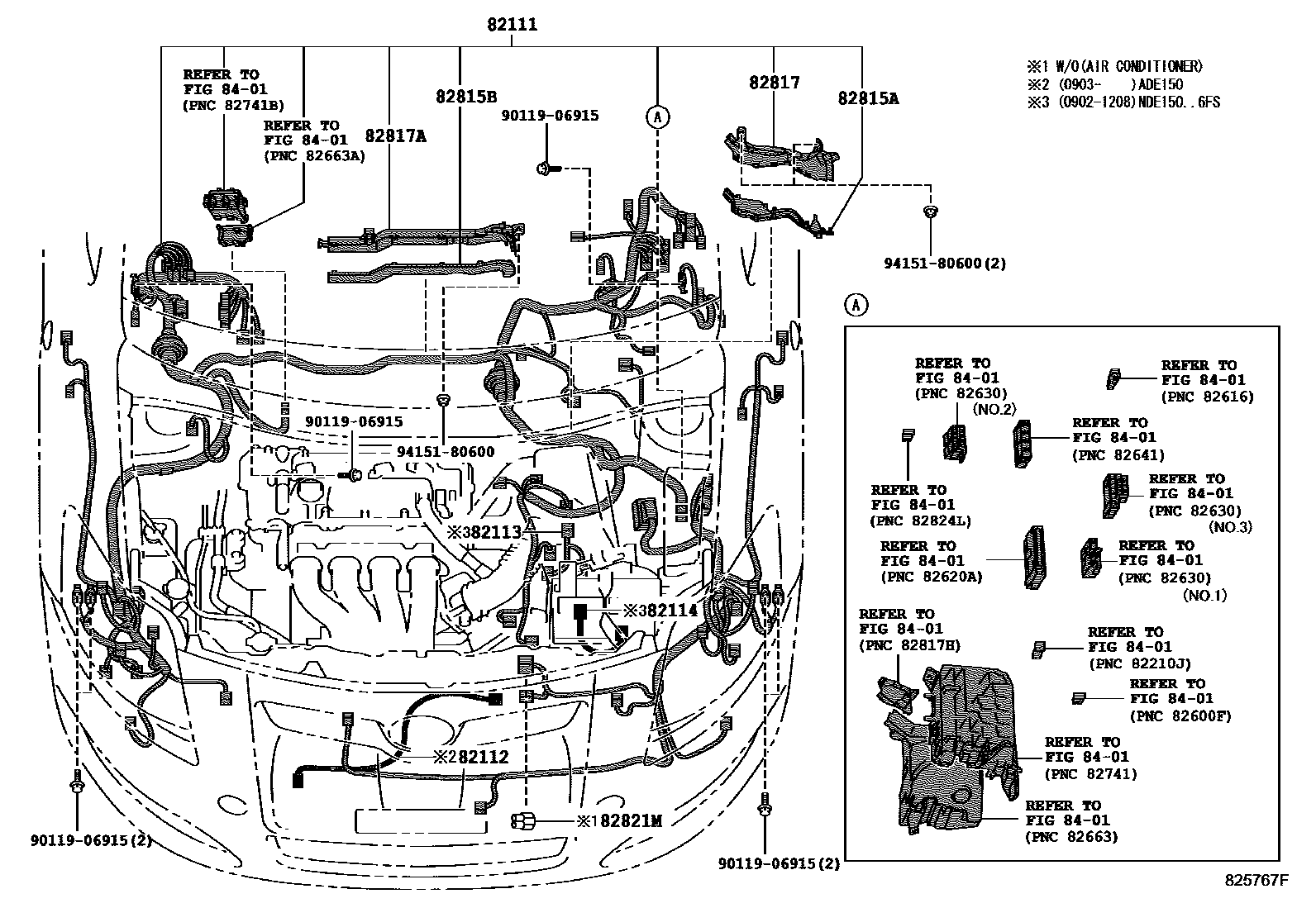

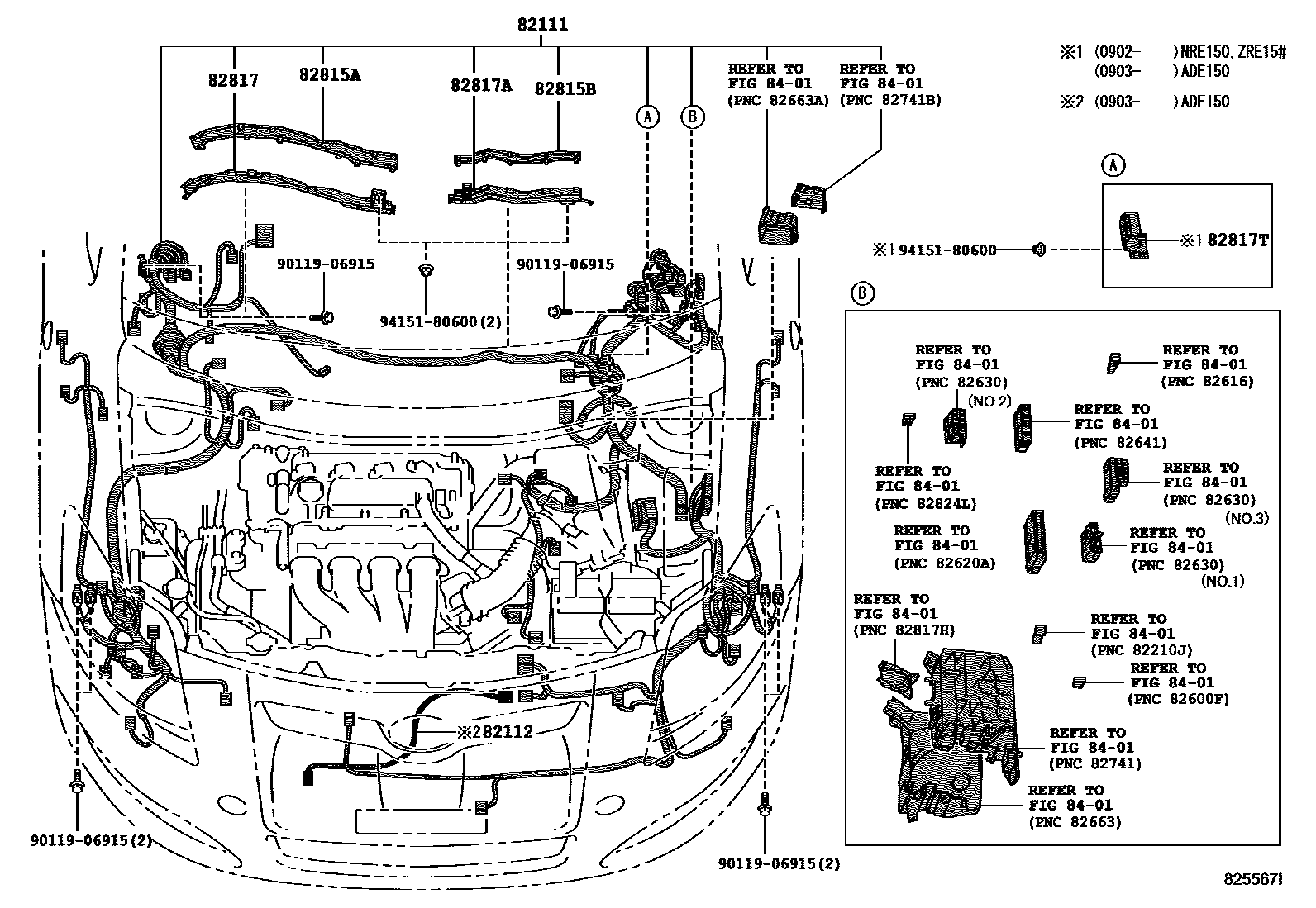

| 82111 | Engine room main wiring harness | 82111-0Z580 · 82111-0Z590 · 82111-0Z600 · 82111-0Z710 · 82111-0Z720 · 82111-0Z730 · 82111-0Z740 · 82111-0ZN90 · 82111-0ZQ90 · 82111-0ZR20 · 82111-0ZR30 · 82111-0ZR40 · 82111-0ZR50 · 82111-0ZR60 · 82111-0ZR70 · 82111-0ZR80 · 82111-0ZR90 · 82111-0ZS00 · 82111-0ZS10 · 82111-0ZS20 · 82111-0ZT00 · 82111-0ZV40 · 82111-0ZV50 · 82115-02E90 · 82115-02F10 · 82115-02F50 · 82115-02G20 · 82115-02G80 · 82115-02J50 · 82115-02K10 · 82115-02K80 · 82115-02L10 · 82115-02L40 · 82115-02M80 · 82115-02N60 · 82115-02P40 · 82115-02Q10 · 82115-02Q20 · 82115-02Q50 · 82115-02Q60 · 82115-02R60 · 82115-02S00 · 82115-02S40 · 82115-02S70 · 82115-02S80 · 82115-02T10 · 82115-02T20 · 82115-0ZA70 · 82115-0ZA80 · 82115-0ZA90 · 82115-0ZB00 · 82115-0ZB01 · 82115-0ZB10 · 82115-0ZB20 · 82116-02750 · 82116-02760 · 82116-02840 · 82116-02A60 · 82116-02A80 · 82116-02A90 · 82116-02B00 · 82116-02B10 · 82116-02B20 · 82116-02B40 · 82116-02B50 · 82116-02B90 · 82116-02Q60 · 82116-02R90 · 82116-02S00 · 82116-02S10 · 82116-02S20 · 82116-02U20 · 82116-02V80 · 82116-02W00 · 82116-02W10 · 82116-02W20 · 82116-02W30 · 82116-0Z100 · 82116-0Z110 · 82116-0Z120 · 82116-0Z130 |
| 82112 | Engine room wiring harness No. 2 | 82112-05010 |
| 82113 | Engine room wiring harness No. 3 | 82113-02020 |
| 82114 | Engine room wiring harness No. 4 | 82114-02020 |

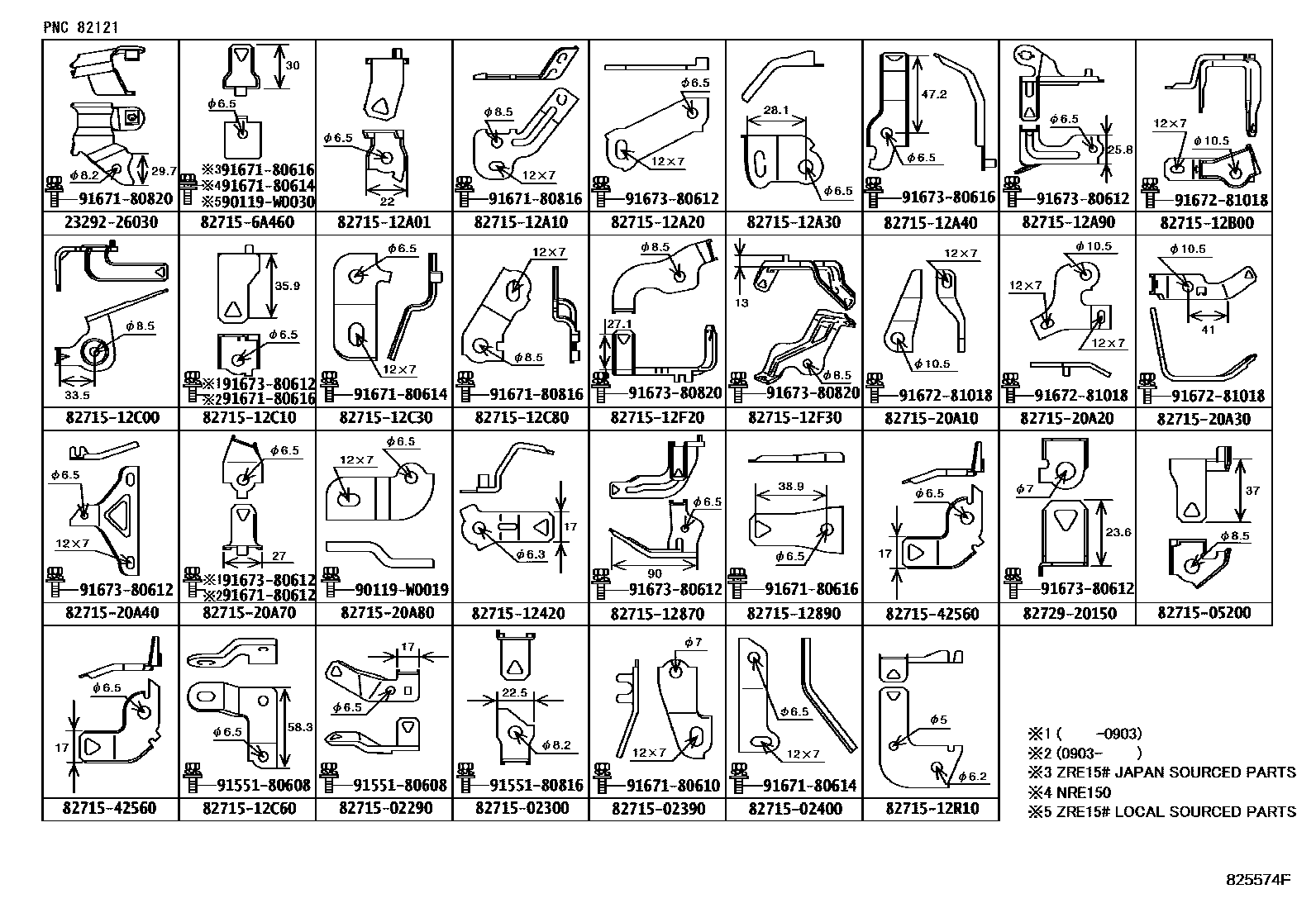

| 82121 | Engine wiring harness | 82121-02J90 · 82121-02K00 · 82121-02K20 · 82121-02K30 · 82121-02K31 · 82121-02K60 · 82121-02K70 · 82121-02L00 · 82121-02L10 · 82121-02S40 · 82121-02S80 · 82121-02S90 · 82121-02T20 · 82121-02T30 · 82121-02T40 · 82121-02T41 · 82121-02U10 · 82121-02U11 · 82121-02U20 · 82121-02V50 · 82121-02V70 · 82121-02W10 · 82121-0Z140 |
| 82122 | Engine No. 2 wiring harness | 82122-02060 · 82122-02080 · 82122-02120 · 82122-02140 |
| 82123 | Engine No. 3 wiring harness | 82123-02290 · 82123-02300 · 82123-02430 |
| 82124 | Engine No. 4 wiring harness | 82124-02090 · 82124-12150 · 82124-12160 |
| 82125 | Transmission wiring harness | 82125-02070 · 82125-02080 · 82125-02100 · 82125-02110 · 82125-02330 · 82125-02340 · 82125-02370 · 82125-02380 |

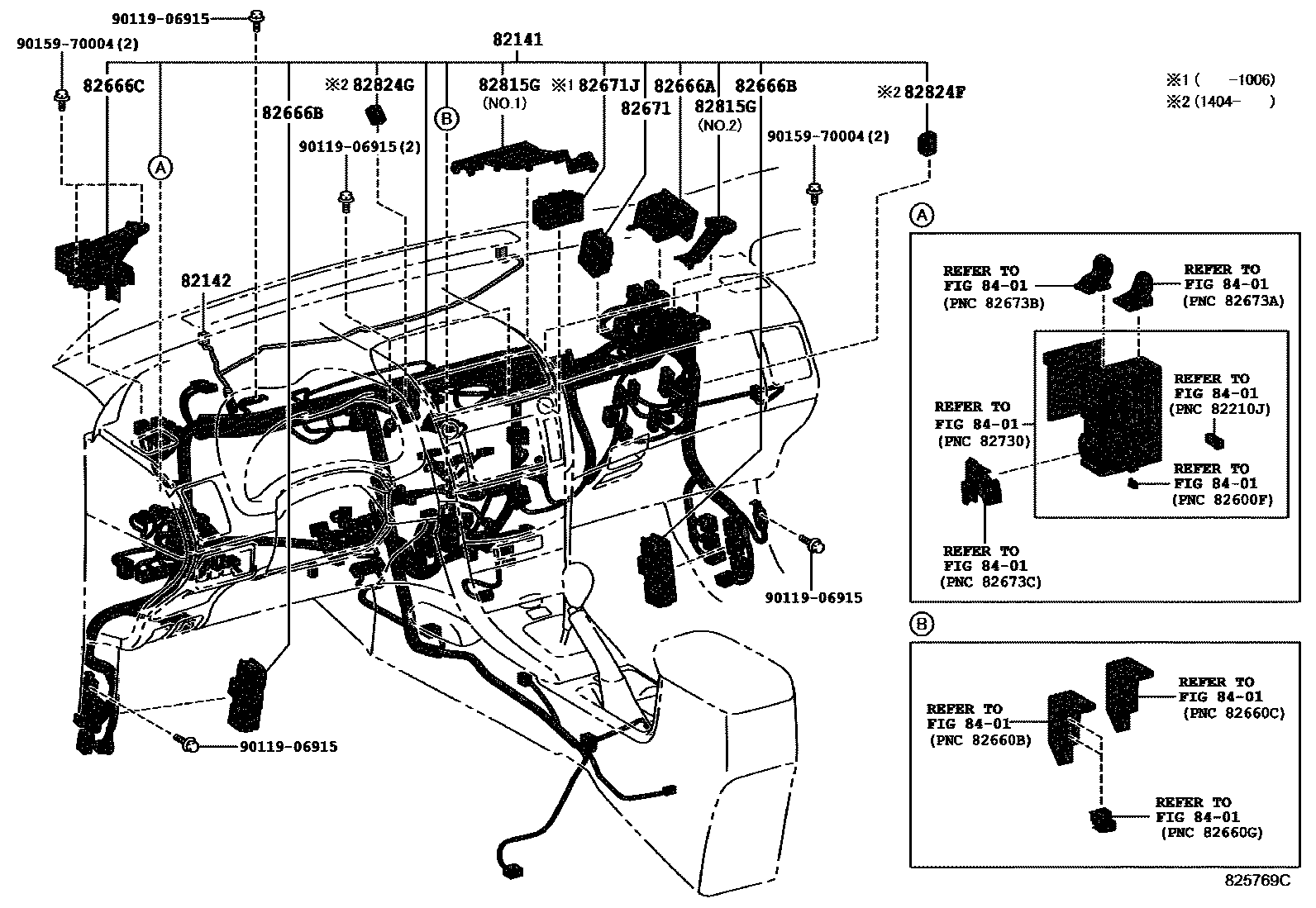

| 82141 | Dashboard wiring harness | 82117-02W00 · 82117-02W10 · 82117-0ZN90 · 82117-0ZN91 · 82117-0ZP10 · 82117-0ZP11 · 82117-0ZP20 · 82117-0ZP21 · 82117-0ZP30 · 82117-0ZP31 · 82118-0Z110 · 82118-0Z111 · 82118-0Z112 · 82118-0Z130 · 82118-0Z140 · 82118-0Z150 · 82118-0Z160 · 82118-0Z200 · 82118-0Z210 · 82118-0Z220 · 82118-0Z230 · 82138-02T10 · 82138-02T20 · 82138-02T30 · 82138-02T60 · 82138-02T70 · 82138-02T80 · 82138-02T90 · 82138-02U00 · 82138-02U30 · 82138-02U40 · 82138-02X80 · 82138-02X90 · 82138-02Y00 · 82138-02Y10 · 82138-02Y20 · 82138-02Y30 · 82138-02Y40 · 82138-02Y50 · 82138-02Y60 · 82138-02Y70 · 82141-0ZT10 · 82141-0ZT20 · 82141-0ZT30 · 82141-0ZT80 · 82141-0ZT90 · 82141-0ZU10 · 82141-0ZU30 · 82141-0ZU40 · 82141-0ZU90 · 82141-0ZV00 · 82141-0ZV20 · 82141-0ZW20 · 82141-0ZW30 · 82141-0ZW40 · 82141-0ZW50 · 82141-0ZW60 · 82141-0ZW70 · 82141-0ZW80 · 82141-0ZW90 · 82141-0ZX00 · 82141-0ZX10 · 82141-0ZX20 · 82141-0ZX30 · 82141-0ZX40 · 82141-0ZX50 · 82141-0ZX60 · 82141-0ZX70 · 82141-0ZX80 · 82141-0ZX90 · 82141-0ZY00 · 82141-0ZY10 · 82145-0ZQ50 · 82145-0ZQ90 · 82145-0ZQ91 · 82145-0ZR10 · 82145-0ZR20 · 82145-0ZR60 · 82145-0ZS00 · 82145-0ZS01 · 82145-0ZS20 · 82145-0ZS21 · 82145-0ZS40 · 82145-0ZS41 · 82145-0ZT20 · 82145-0ZT70 · 82145-0ZT71 · 82146-0ZW50 · 82146-0ZW51 · 82146-0ZW60 · 82146-0ZW61 · 82146-0ZZ70 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-02110 · 82142-02200 |
| 82151 | Right front door wiring harness | 82151-02E50 · 82151-02E60 · 82151-02E70 · 82151-02E90 · 82151-02F10 · 82151-02F20 · 82151-02F30 · 82151-02F40 · 82151-02F50 · 82151-02F60 · 82151-02F70 · 82151-02F90 · 82151-02G20 · 82151-02G30 · 82151-02G40 · 82151-02G50 · 82151-02G70 · 82151-02Q60 · 82151-02Q70 · 82151-02Q80 · 82151-02R00 · 82151-02R10 · 82151-02R20 · 82151-02R30 · 82151-02R40 · 82151-02R50 · 82151-02R60 · 82151-02R70 · 82151-02R80 · 82151-02R90 · 82151-02S00 · 82151-02S10 · 82151-02S20 · 82151-02S30 · 82151-02V80 · 82151-02V90 · 82151-02W00 · 82151-02W10 · 82151-02W20 · 82151-02W30 · 82151-02W40 · 82151-02W50 · 82151-02W60 · 82151-02W70 · 82151-02W80 · 82151-02W90 · 82151-02Z70 · 82151-02Z90 · 82151-0Z120 · 82151-0Z140 · 82151-0ZE60 · 82151-0ZE70 · 82151-0ZE71 · 82151-0ZE80 · 82151-0ZE81 |
| 82152 | Left front door wiring harness | 82152-02E50 · 82152-02E60 · 82152-02E70 · 82152-02E90 · 82152-02F00 · 82152-02F10 · 82152-02F30 · 82152-02F40 · 82152-02F50 · 82152-02F60 · 82152-02F70 · 82152-02F90 · 82152-02G20 · 82152-02G30 · 82152-02G50 · 82152-02P60 · 82152-02P70 · 82152-02P80 · 82152-02Q00 · 82152-02Q10 · 82152-02Q20 · 82152-02Q30 · 82152-02Q40 · 82152-02Q50 · 82152-02Q60 · 82152-02Q70 · 82152-02Q80 · 82152-02Q90 · 82152-02R00 · 82152-02R10 · 82152-02U60 · 82152-02U70 · 82152-02U80 · 82152-02U90 · 82152-02V00 · 82152-02V10 · 82152-02V20 · 82152-02V30 · 82152-02V40 · 82152-02V50 · 82152-02V60 · 82152-02V70 · 82152-02Y90 · 82152-02Z00 · 82152-0ZD70 · 82152-0ZD71 · 82152-0ZD80 · 82152-0ZD90 |
| 82153 | Rear door wiring harness No. 1 | 82153-02500 · 82153-02510 · 82153-02520 · 82153-02530 · 82153-02830 · 82153-02840 · 82153-02850 · 82153-02860 · 82153-02D30 · 82153-02D31 · 82153-02D40 · 82153-02D41 |
| 82154 | Rear door wiring harness No. 2 | 82154-02340 · 82154-02350 · 82154-02360 · 82154-02370 · 82154-02670 · 82154-02680 · 82154-02690 · 82154-02700 · 82154-02B60 · 82154-02B61 · 82154-02B70 · 82154-02B71 |

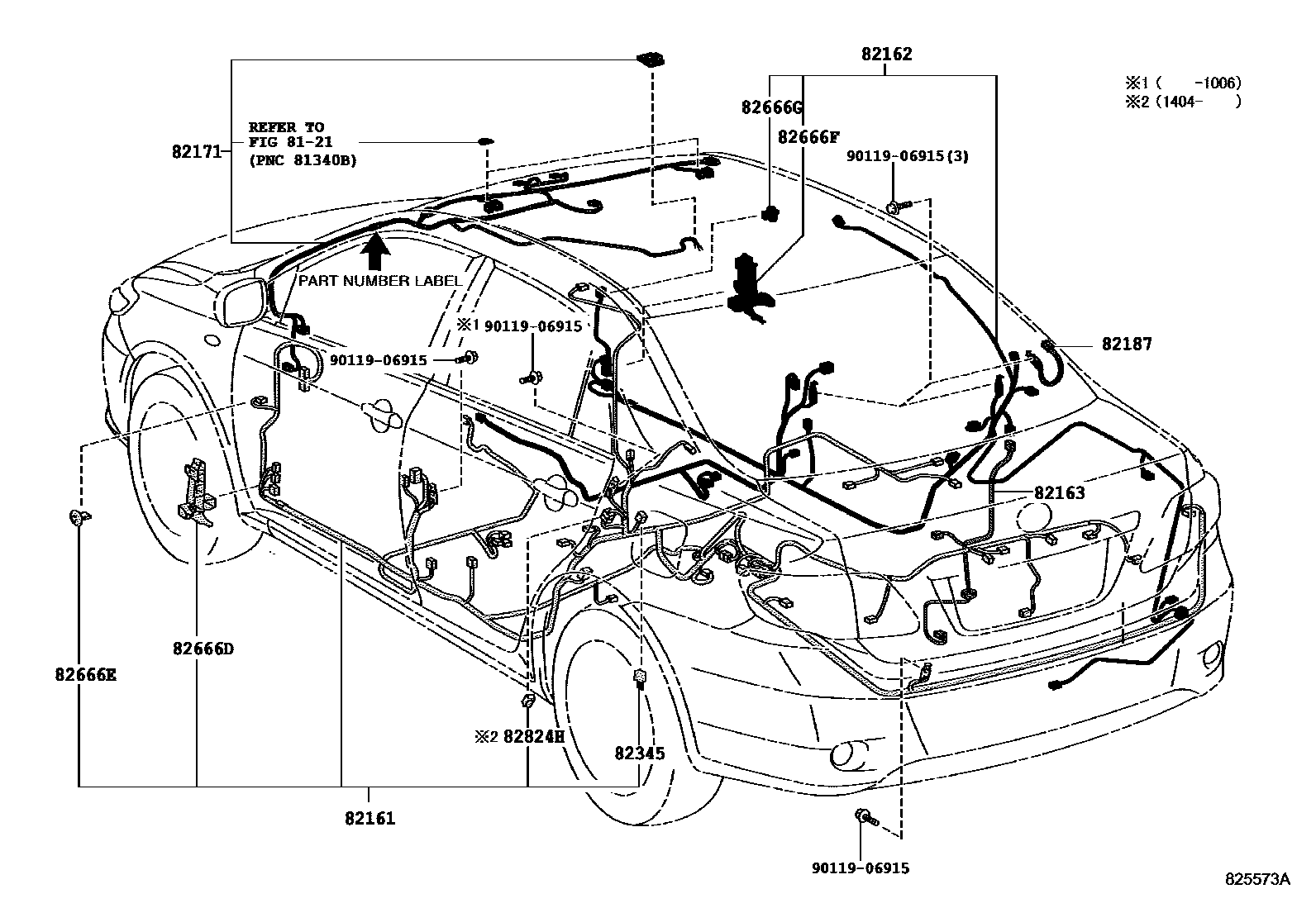

| 82161 | floor wiring harness | 82161-02R50 · 82161-02R60 · 82161-02R70 · 82161-02R80 · 82161-02R90 · 82161-02S00 · 82161-02S10 · 82161-02S20 · 82161-02U00 · 82161-02U10 · 82161-02U20 · 82161-02U30 · 82161-0Z400 · 82161-0Z410 · 82161-0Z420 · 82161-0Z430 · 82161-0Z440 · 82161-0Z450 · 82161-0Z460 · 82161-0Z470 · 82161-0Z480 · 82161-0Z680 · 82161-0Z681 · 82161-0Z690 · 82161-0Z691 · 82161-0Z700 · 82161-0Z710 · 82161-0Z711 · 82161-0Z720 · 82161-0Z721 · 82161-0Z730 · 82161-0Z731 · 82161-0Z740 · 82161-0Z750 · 82161-0Z751 · 82161-0ZA30 · 82161-0ZA80 · 82199-02740 · 82199-02741 · 82199-02750 · 82199-02751 |
| 82162 | Floor wiring harness No. 2 | 82162-02250 · 82162-02260 · 82162-02270 · 82162-02290 · 82162-02300 · 82162-02310 · 82162-02330 · 82162-02540 · 82162-02C20 · 82162-02E50 · 82162-02E60 · 82162-02E70 · 82162-02E80 · 82162-02E81 · 82162-02E90 · 82162-02F00 · 82162-02F10 · 82162-02F11 · 82162-02F20 · 82162-02F30 · 82162-02G60 · 82162-02G61 · 82162-02G70 · 82162-02G71 · 82162-02J10 · 82162-02J20 · 82162-02J30 · 82162-02J40 · 82162-02J50 · 82162-02J60 · 82162-02J70 · 82162-02J80 · 82162-02M20 · 82162-02N40 |
| 82163 | Floor wiring harness No. 3 | 82163-02070 · 82163-02110 |
| 82171 | Roof No. 1 wiring harness | 82171-02C30 · 82171-02C50 · 82171-02C90 · 82171-02D10 · 82171-02P80 · 82171-02P90 · 82171-02Q00 · 82171-02Q10 · 82171-02R80 · 82171-02R90 · 82171-0Z840 · 82171-0Z850 |
| 82187 | Rear window wiring harness No. 2 | 82187-02120 · 82187-02300 |
| 82345 | diode | 82345-12050 |
| 82661D | No. 1 relay box side cover | 82661-12280 |
| 82666A | Connector holder No. 2 | 82666-02200 |
| 82666B | No. 3 connector holder | 82666-02210 |
| 82666C | No. 4 connector holder | 82666-12430 · 82666-12440 |
| 82666D | No. 5 connector holder | 82666-02240 |
| 82666E | No. 6 connector holder | 82666-20280 |
| 82666F | No. 7 connector holder | 82666-02220 |
| 82666G | No. 8 connector holder | 82666-20280 |
| 82671 | junction box | 82671-12260 · 82671-12270 · 82671-12320 |
| 82671J | No. 2 junction box | 82671-12250 · 82671-12280 · 82671-12330 |
| 82815A | Wiring harness protector cover | 82815-02130 · 82815-12150 |
| 82815B | Wiring harness protector cover | 82815-02140 · 82815-12160 |
| 82815G | No. 5 wire harness protector cover | 82815-12300 · 82815-12310 · 82815-12340 |
| 82817 | No. 1 wire harness protection device | 82817-02490 · 82817-12B10 |
| 82817A | No. 2 wire harness protection device | 82817-02500 · 82817-02640 · 82817-12B20 |
| 82817B | No. 3 wire harness protection device | 82817-02360 · 82817-02380 · 82817-05490 · 82817-12860 |
| 82817C | No. 4 wire harness protection device | 82817-02370 · 82817-02400 · 82817-02790 |
| 82817D | No. 5 wire harness protection device | 82817-02380 · 82817-02410 · 82817-02800 · 82817-12J10 |
| 82817E | No. 6 wire harness protection device | 82817-02390 · 82817-02430 · 82817-12J60 |
| 82817F | No. 7 wire harness protection device | 82817-02420 · 82817-0D170 · 82817-12860 · 82817-12J70 |
| 82817G | No. 8 wire harness protection device | 82817-02440 · 82817-0D180 · 82817-12A10 · 82817-12J90 |
| 82817J | No. 9 wire harness protection device | 82817-05410 · 82817-0D190 · 82817-12A20 |
| 82817L | No. 11 wire harness protection device | 82817-0D200 |
| 82817N | No. 13 wire harness protection device | 82817-0D210 |
| 82817P | No. 14 wire harness protection device | 82817-0D230 |
| 82817T | No. 15 wire harness protection device | 82817-12J30 |
| 82821A | Connector cover | 82821-12560 |
| 82821E | Connector cover | 82821-12660 · 82821-20370 |
| 82821H | Connector cover | 82821-12650 |
| 82821M | Connector cover | 82821-12590 |
| 82823S | starter terminal cover | 82823-12090 · 82823-12110 · 82823-20080 · 82823-20090 · 82823-20100 · 82823-30120 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-34100 |
| 82824A | Harness connector | 82824-12210 |
| 82824D | Harness connector | 82824-30220 |
| 82824E | Harness connector | 82824-12210 |
| 82824F | Harness connector | 82824-12220 |
| 82824G | Harness connector | 82824-47210 |
| 82824H | Harness connector | 82824-12210 |
| 82991 | Fuse repair line | 82991-12110 · 82991-12120 |
