Toyota COROLLA 离合器和分离叉 — Figure 3101

Toyota COROLLA EPC diagram 3101, 离合器和分离叉, with 8 images and 10 PNC and OE references.

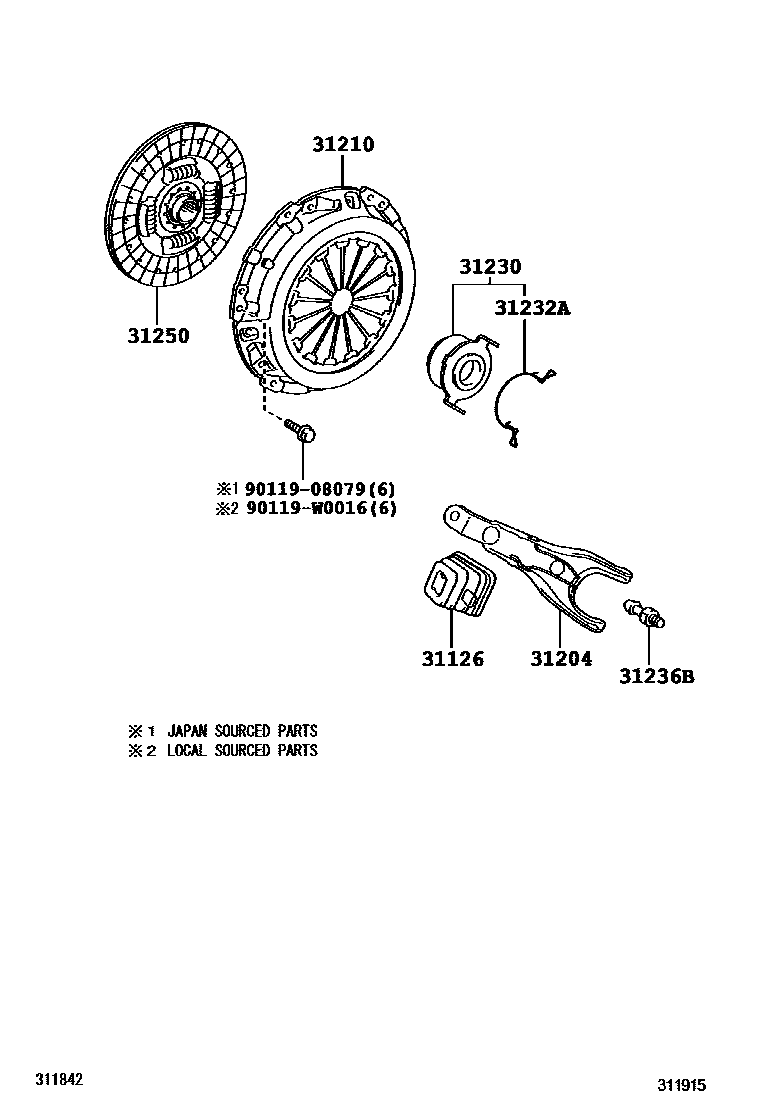

Toyota COROLLA 离合器和分离叉 EPC diagram — 311915
离合器和分离叉 — 311915 (200707 – 999999)

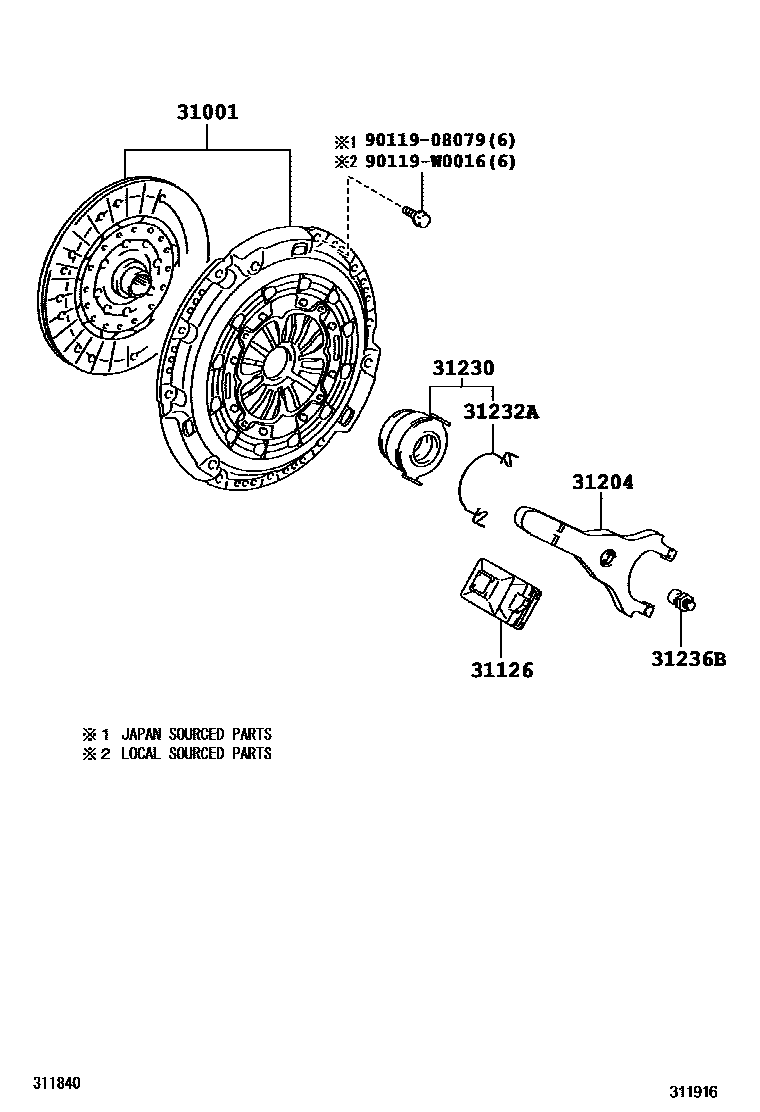

Toyota COROLLA 离合器和分离叉 EPC diagram — 311916
离合器和分离叉 — 311916 (200707 – 999999)

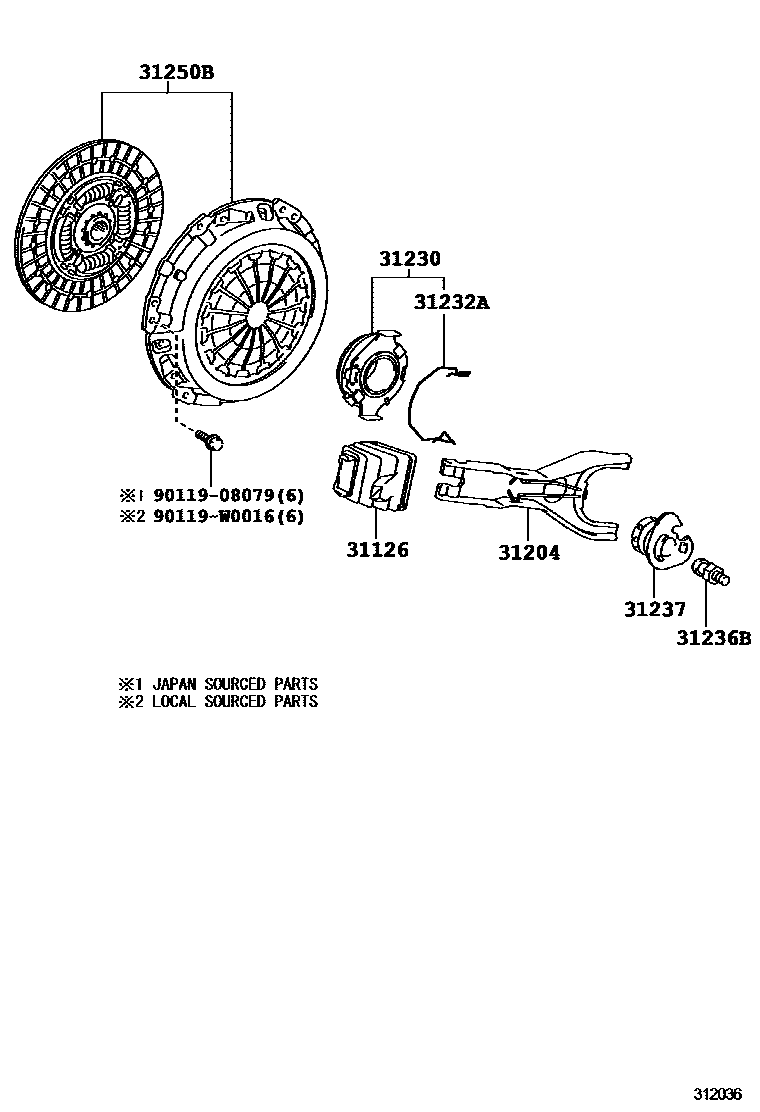

Toyota COROLLA 离合器和分离叉 EPC diagram — 312036
离合器和分离叉 — 312036 (200707 – 999999)

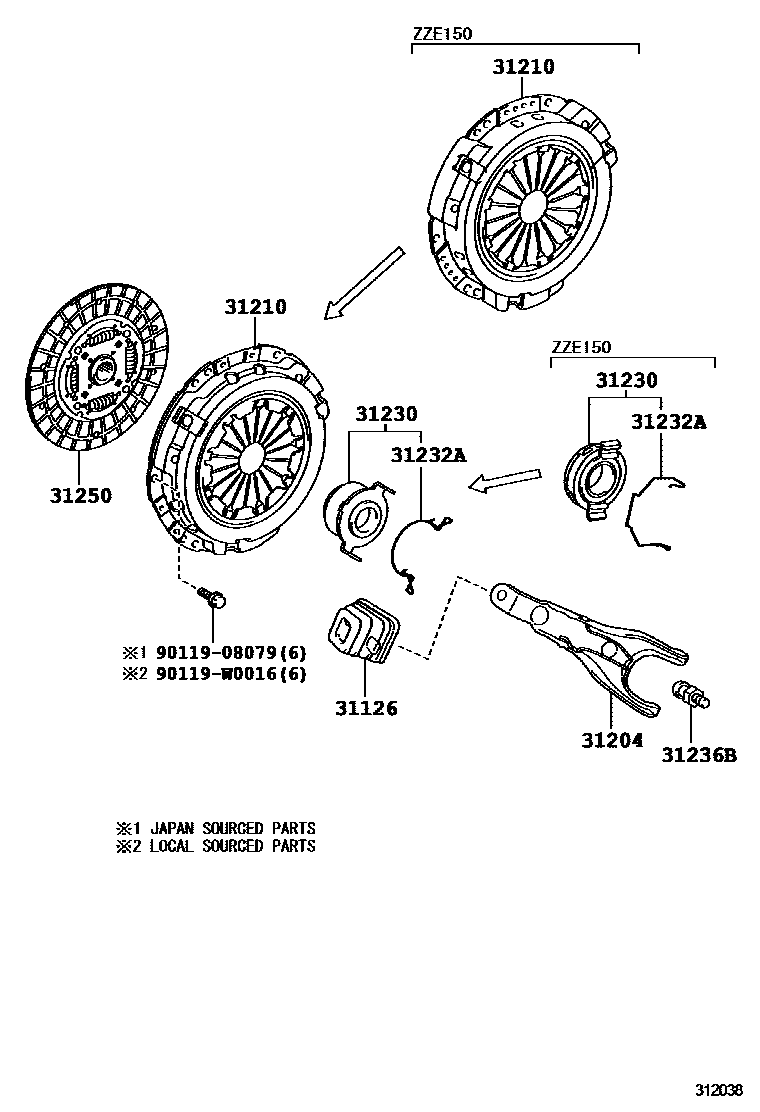

Toyota COROLLA 离合器和分离叉 EPC diagram — 312038
离合器和分离叉 — 312038 (200707 – 200902)

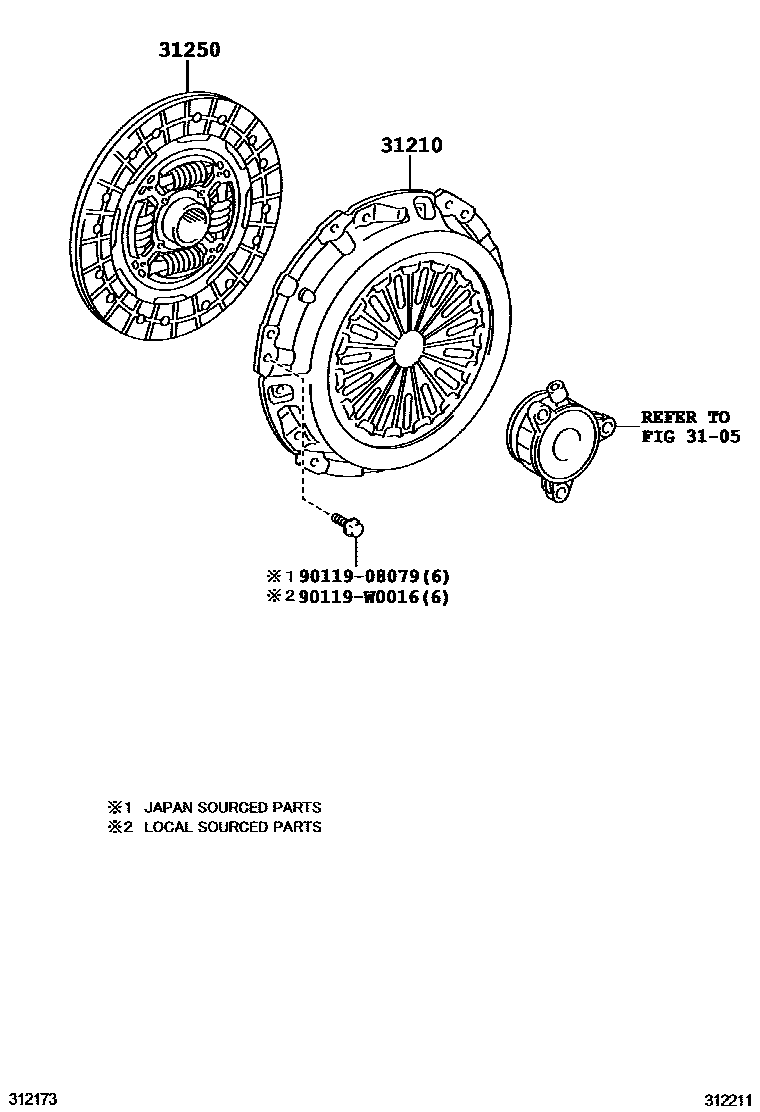

Toyota COROLLA 离合器和分离叉 EPC diagram — 312211
离合器和分离叉 — 312211 (200902 – 999999)

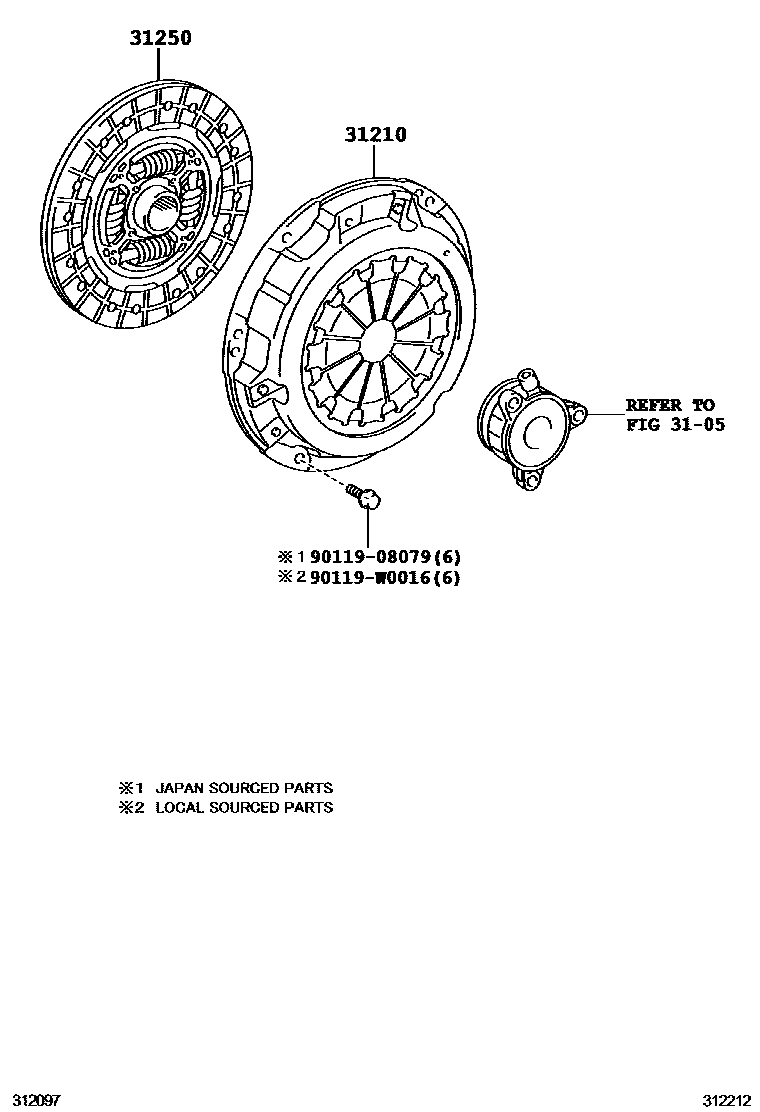

Toyota COROLLA 离合器和分离叉 EPC diagram — 312212
离合器和分离叉 — 312212 (200902 – 999999)

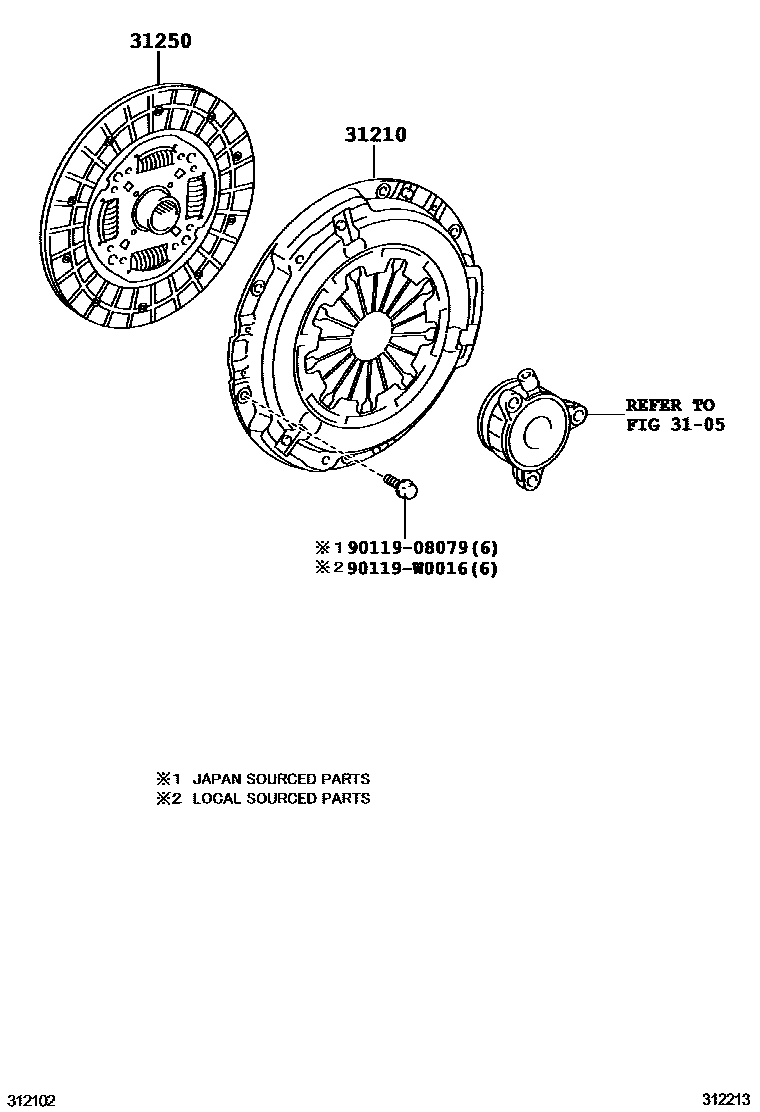

Toyota COROLLA 离合器和分离叉 EPC diagram — 312213
离合器和分离叉 — 312213 (200902 – 999999)

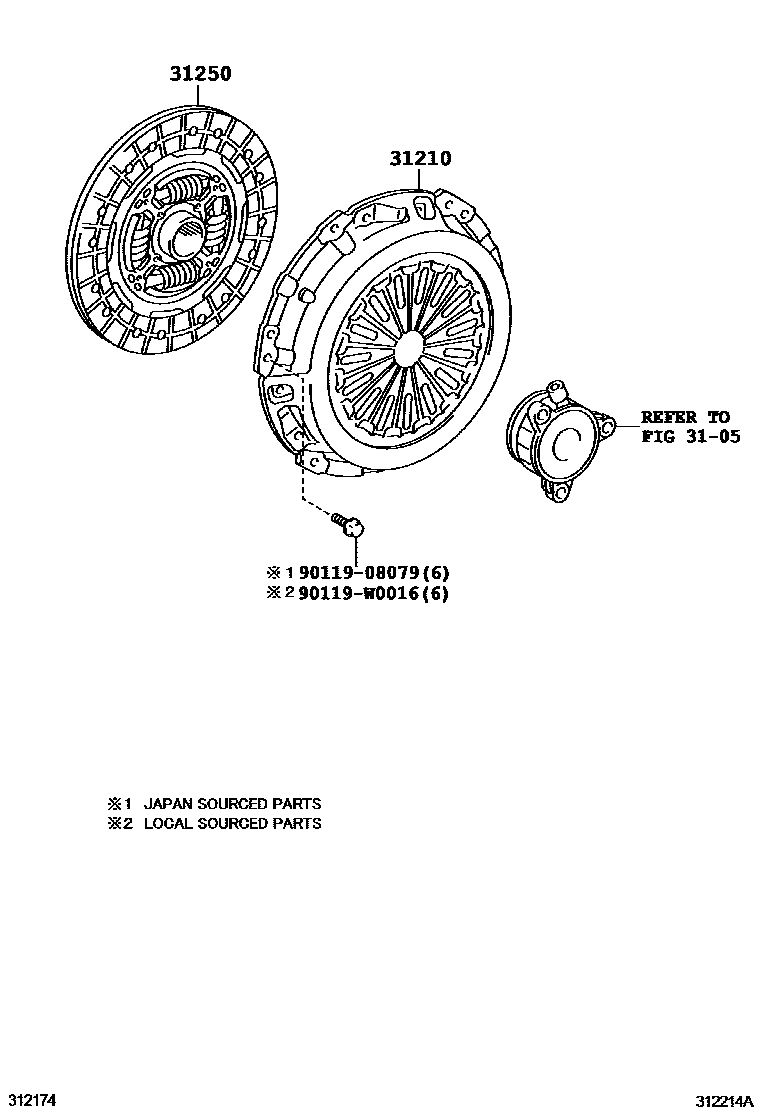

Toyota COROLLA 离合器和分离叉 EPC diagram — 312214A
离合器和分离叉 — 312214A (200902 – 999999)

PNC and OE references

PNCPart nameOE numbers
31001Clutch cover and clutch disc assembly31001-05040 · 31001-05090 · 31001-05140
31126Clutch release fork dust boot31126-12051 · 31126-20080 · 31126-64010
31204Clutch release fork assembly31204-17010 · 31204-20140 · 31204-52010 · 31204-64010
31210Clutch cover assembly31210-02200 · 31210-02210 · 31210-02220 · 31210-05120 · 31210-05121 · 31210-05130 · 31210-05140 · 31210-05141 · 31210-12291 · 31210-52052 · 31210-52100 · 31210-52110 · 31210-52130
31230Clutch release bearing assembly31230-05012 · 31230-12180 · 31230-12181 · 31230-12191 · 31230-17011 · 31230-20200
31232ARelease bearing hub clip31232-05011 · 31232-12070 · 31232-12080 · 31232-17010 · 31232-20031
31236BSplit fork bracket31236-12020 · 31236-20080 · 31236-64020
31237Clutch release fork bracket dust cover31237-12010
31250Clutch disc assembly31250-02140 · 31250-02141 · 31250-02160 · 31250-02161 · 31250-05140 · 31250-05141 · 31250-05150 · 31250-12510 · 31250-12520 · 31250-52120 · 31250-52130 · 31250-52131 · 31250-52150 · 31250-52151 · 31250-52210
31250BAdjustable clutch disc assembly31250-19085 · 31250-19095
