Toyota COROLLA Exhaust Pipe — Figure 1702

Toyota COROLLA EPC diagram 1702, Exhaust Pipe, with 5 images and 10 PNC and OE references.

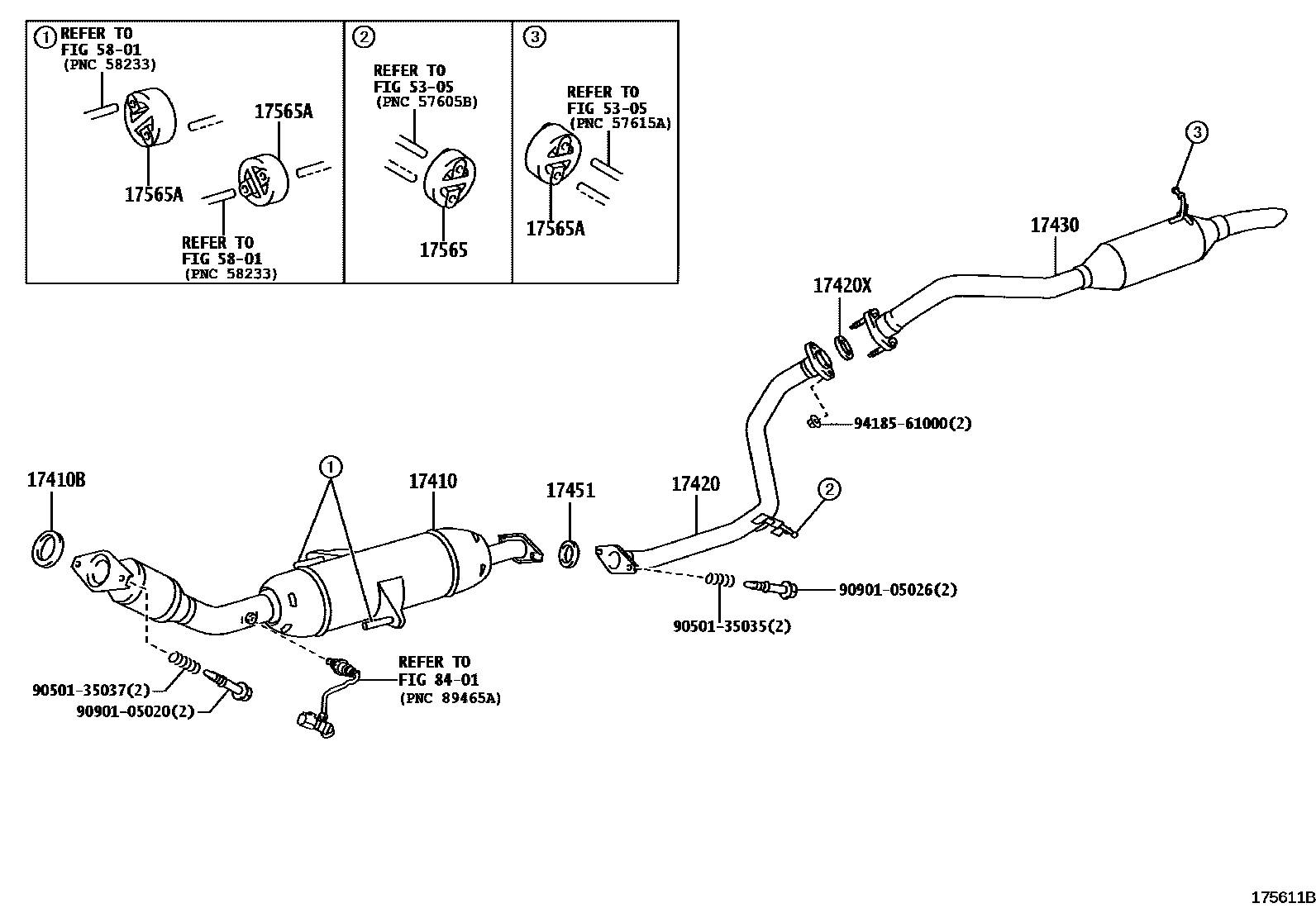

Toyota COROLLA Exhaust Pipe EPC diagram — 175611B
Exhaust Pipe — 175611B (200707 – 999999)

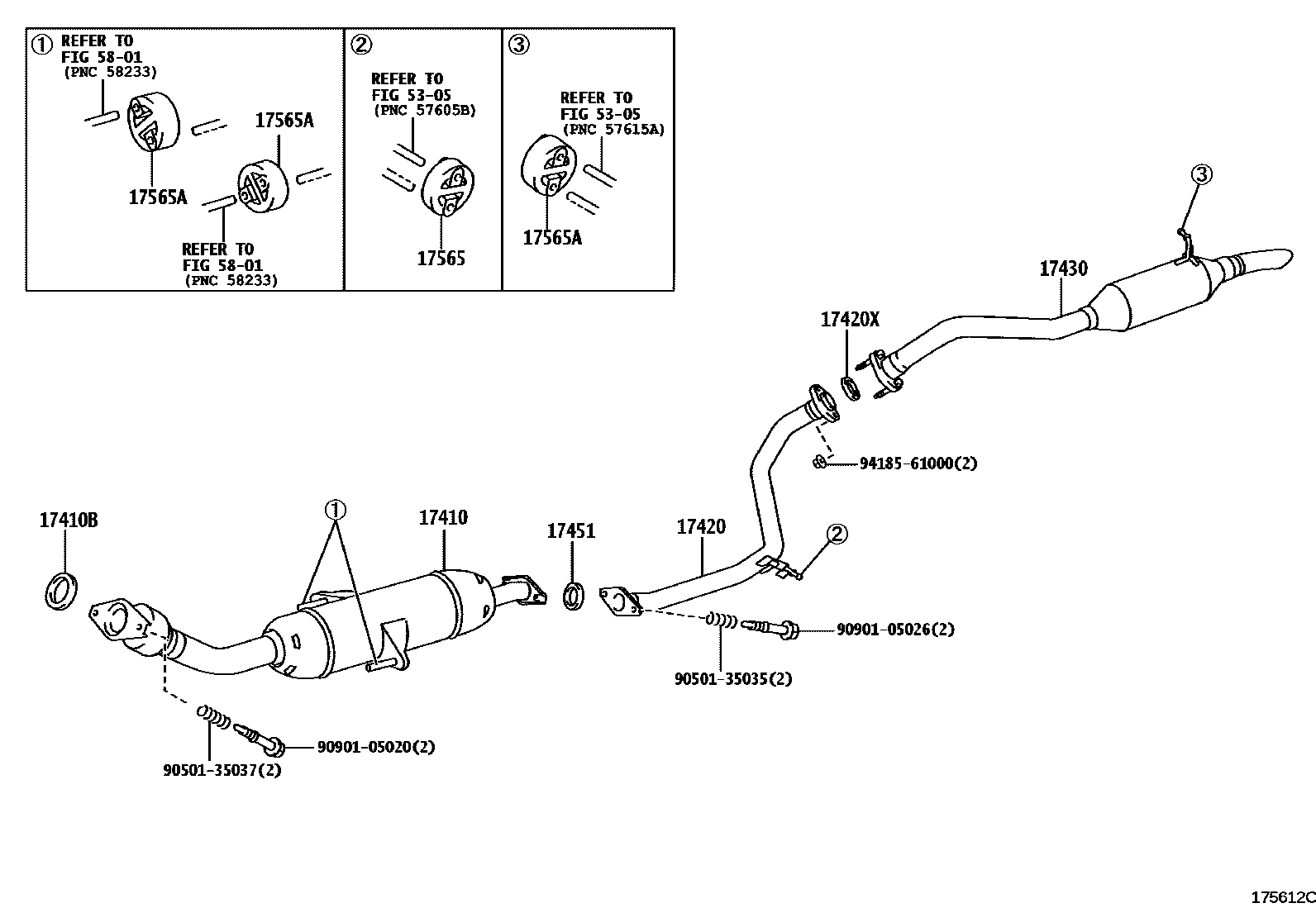

Toyota COROLLA Exhaust Pipe EPC diagram — 175612C
Exhaust Pipe — 175612C (200707 – 999999)

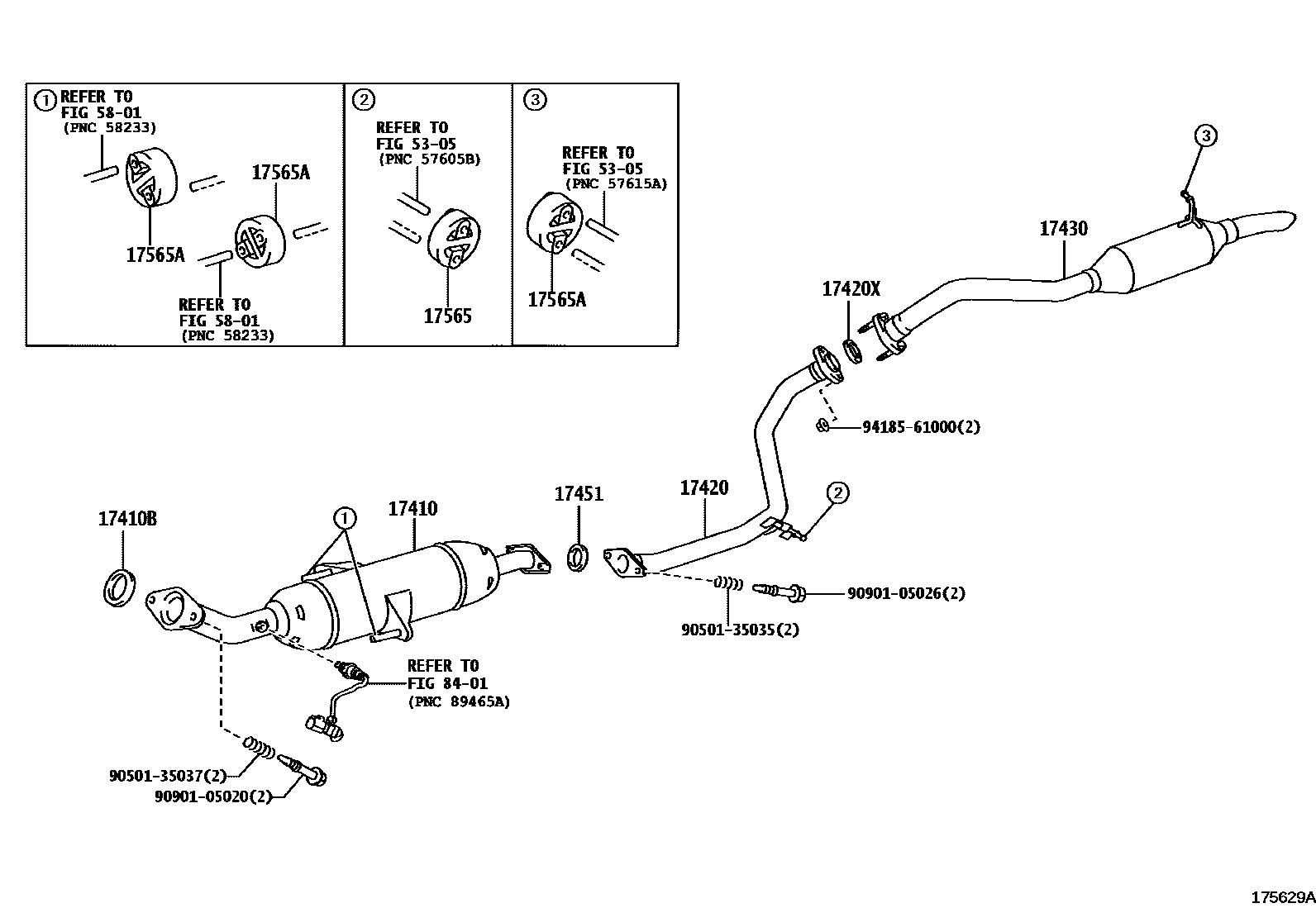

Toyota COROLLA Exhaust Pipe EPC diagram — 175629A
Exhaust Pipe — 175629A (200707 – 999999)

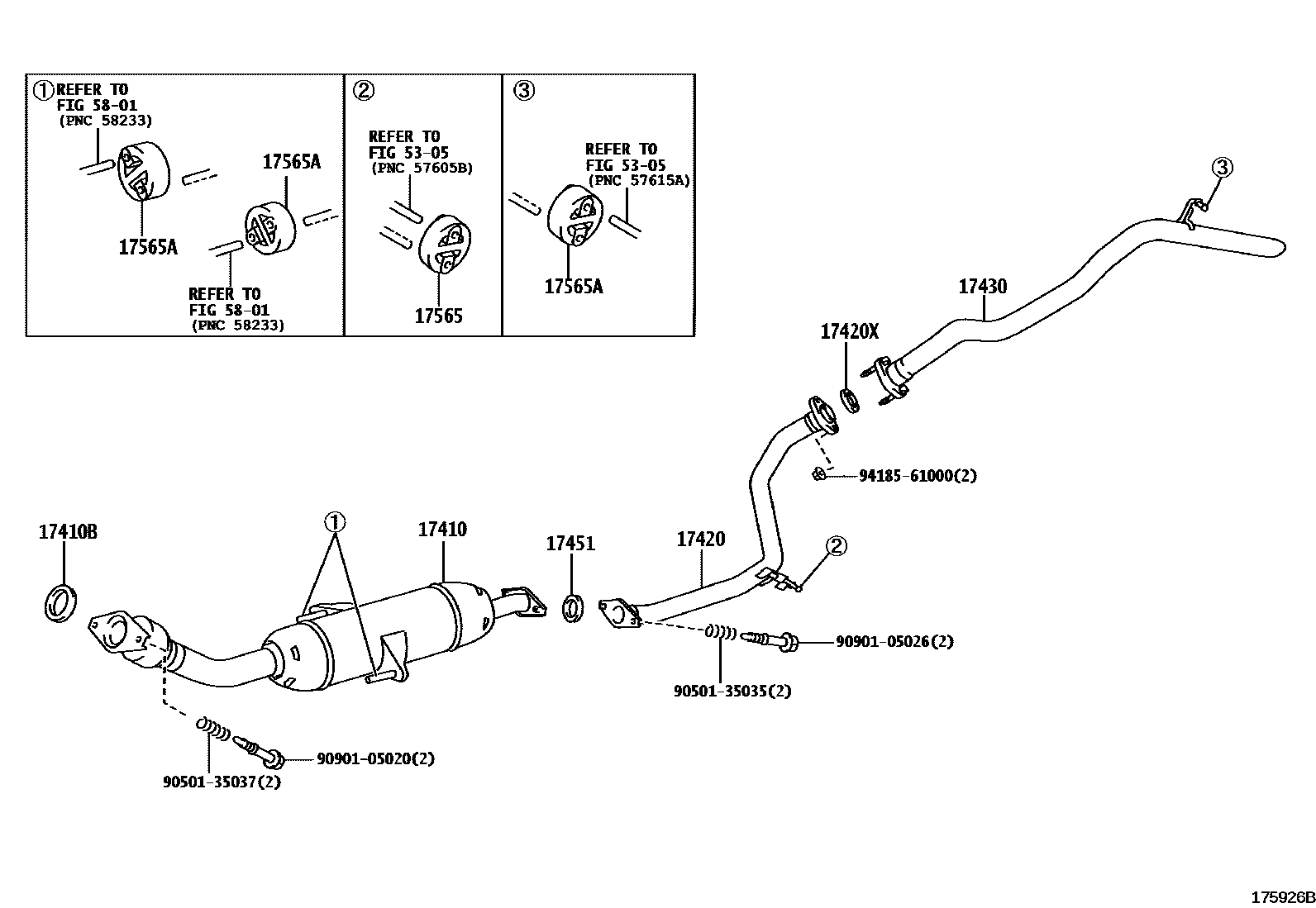

Toyota COROLLA Exhaust Pipe EPC diagram — 175926B
Exhaust Pipe — 175926B (200710 – 999999)

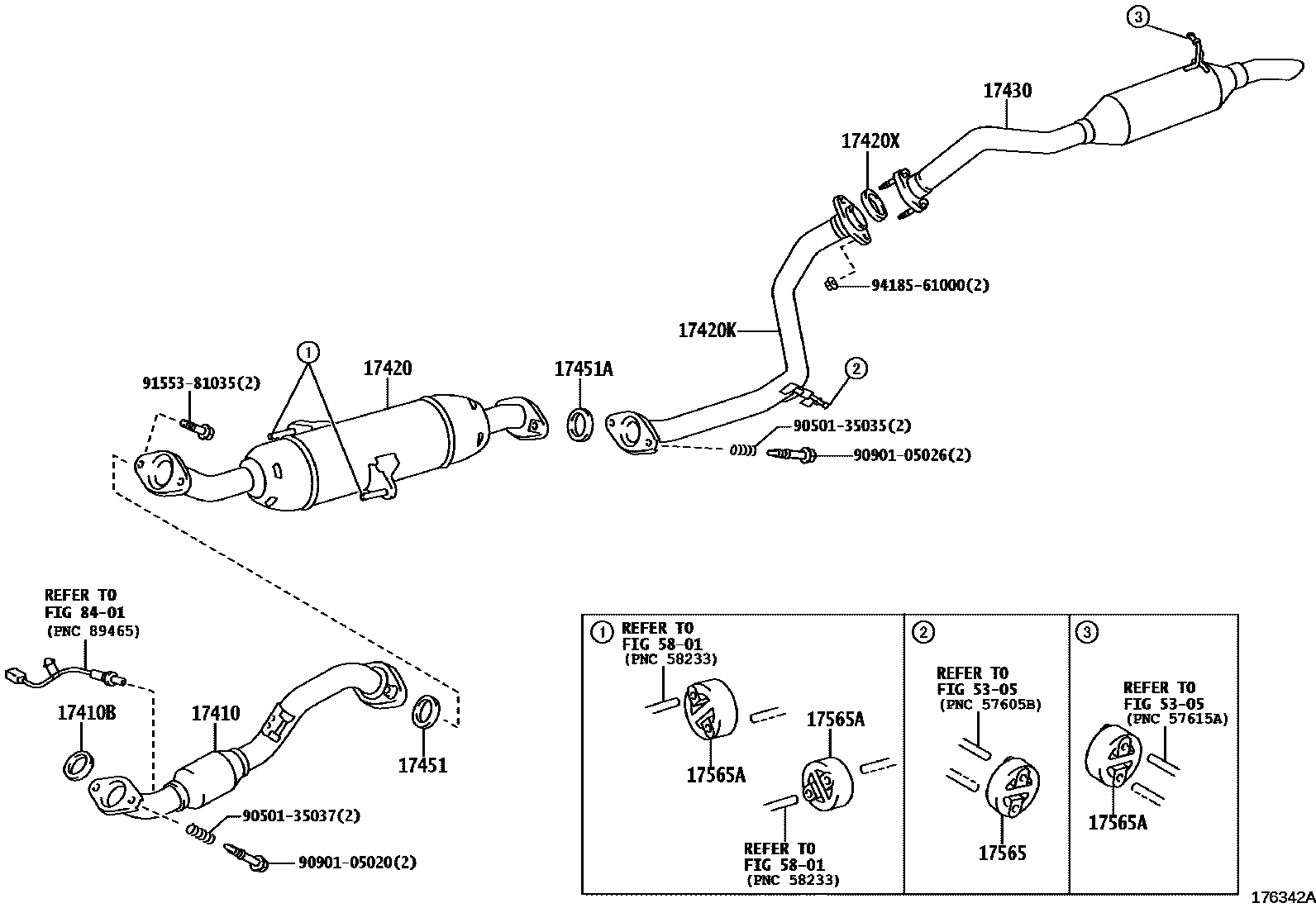

Toyota COROLLA Exhaust Pipe EPC diagram — 176342A
Exhaust Pipe — 176342A (200902 – 999999)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17410-0D420 · 17410-0N060 · 17410-0N090 · 17410-0R090 · 17410-0R200 · 17410-0T010 · 17410-0T190 · 17410-0T580 · 17410-0T840 · 17410-0Y040
17410BExhaust pipe gasket17451-22070 · 17451-28040 · 17451-47020
17420Central exhaust pipe assembly17420-0D140 · 17420-0T010 · 17420-0Y020
17420KNo. 2 central exhaust pipe assembly17420-0D140
17420XCenter exhaust pipe liner90917-06089
17430Exhaust tailpipe assembly17430-0D420 · 17430-0N050 · 17430-0R050 · 17430-0R051 · 17430-0T010 · 17430-0T011
17451Exhaust pipe gasket17451-28030 · 17451-28031 · 17451-28032 · 90917-06089
17451ANo. 2 exhaust pipe gasket17451-28031 · 17451-28032
17565No. 5 exhaust pipe lifting lug17565-22030
17565ANo. 4 exhaust pipe lifting lug17565-22040
